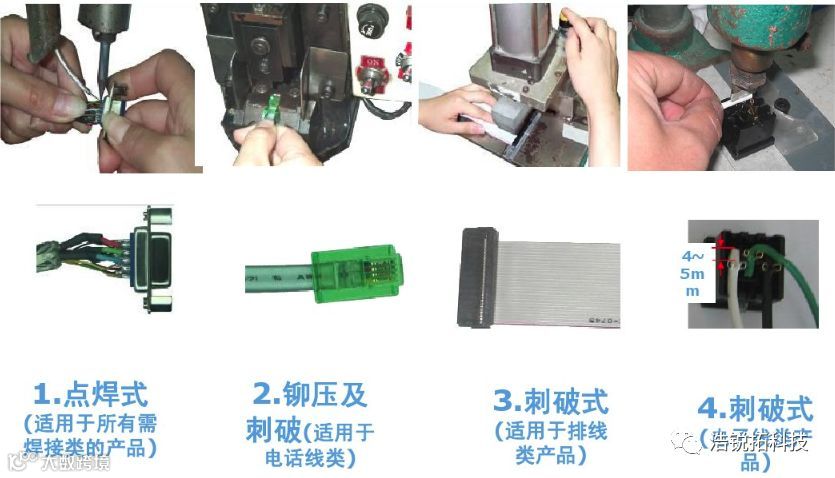

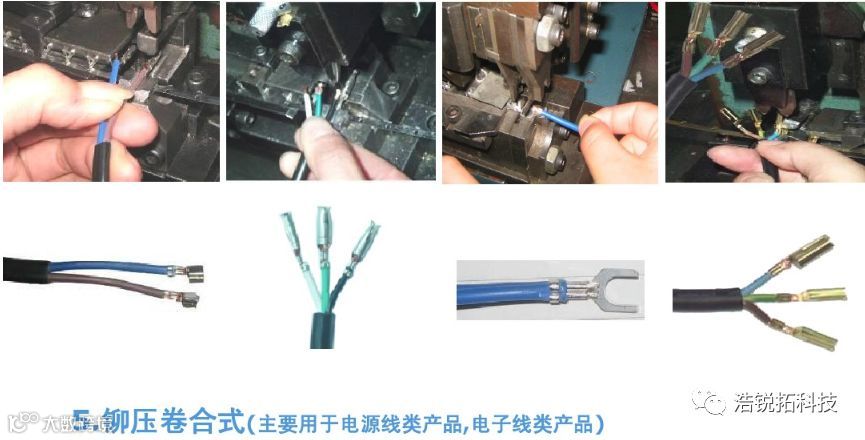

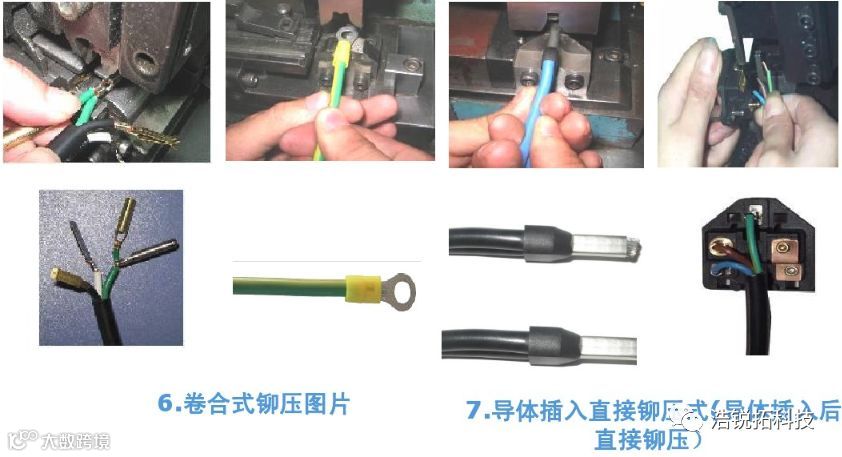

压接方式介绍

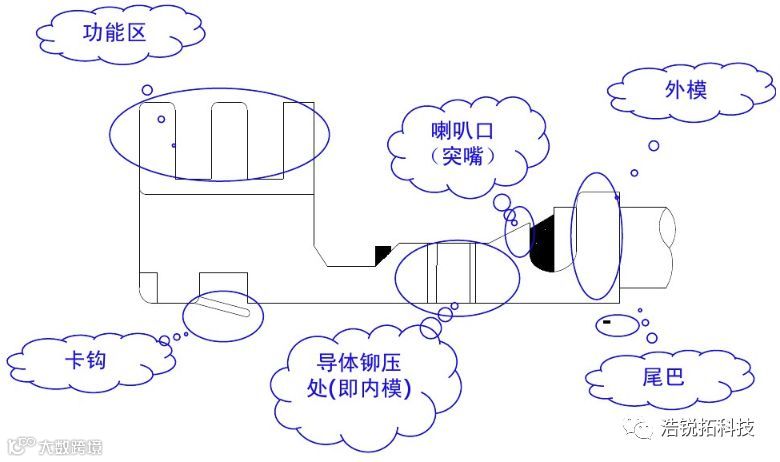

端子结构分析

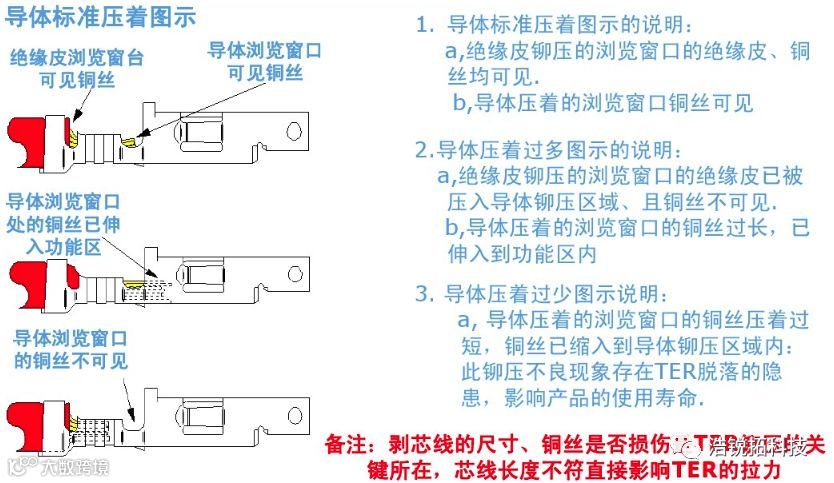

导体标准压着图示

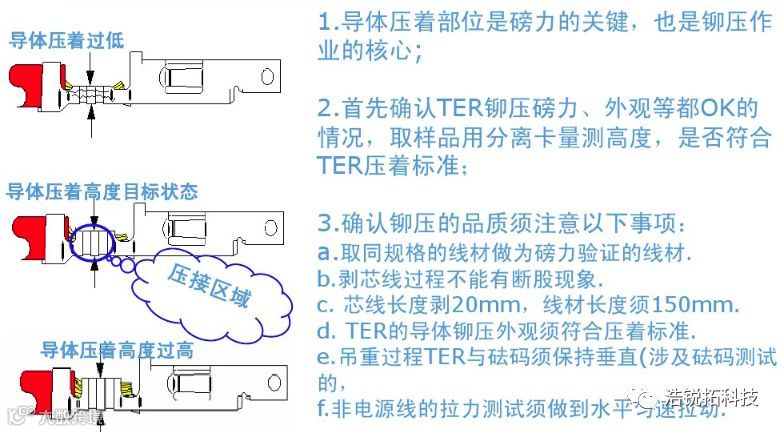

导体压着高度图示

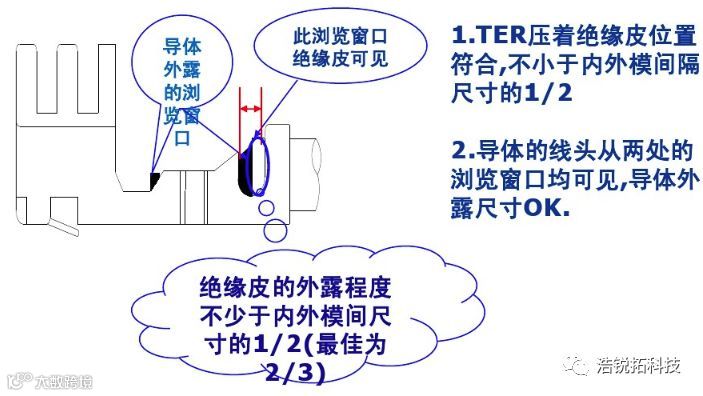

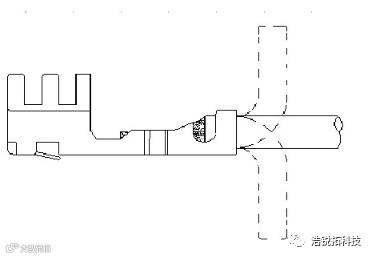

绝缘皮标准压着图示

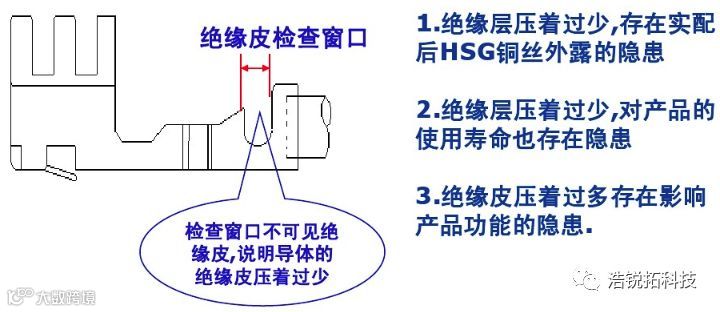

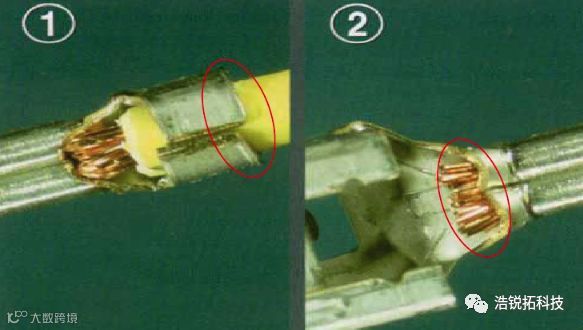

导体绝缘皮压着过少

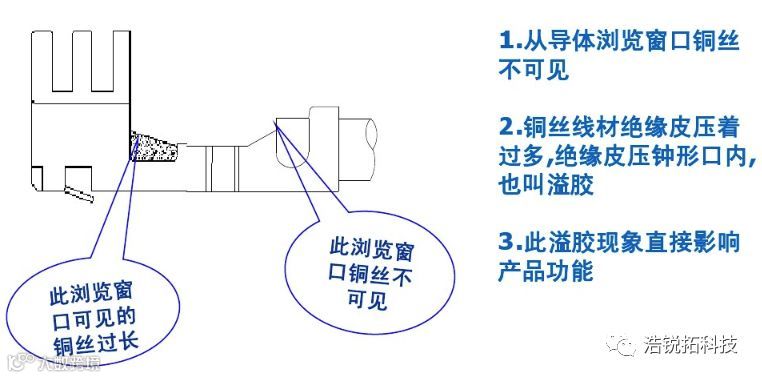

导体绝缘皮压着过多（溢胶）
压着绝缘皮的实物图示

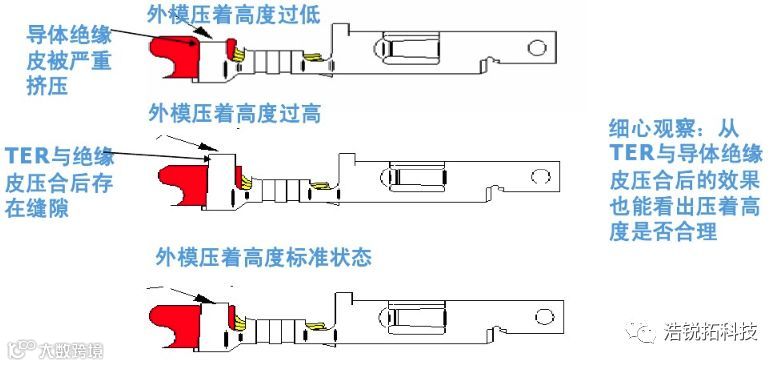

外模压着高度示意图

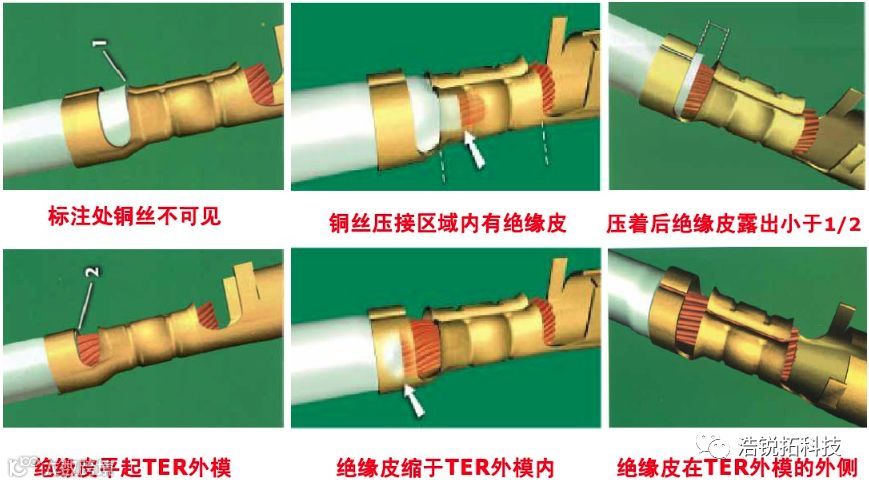

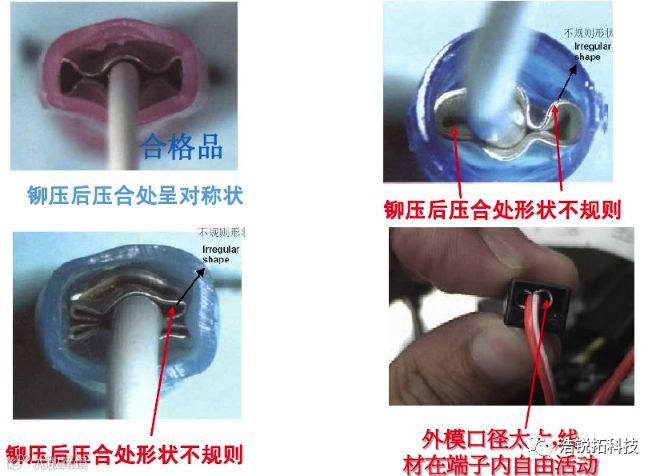

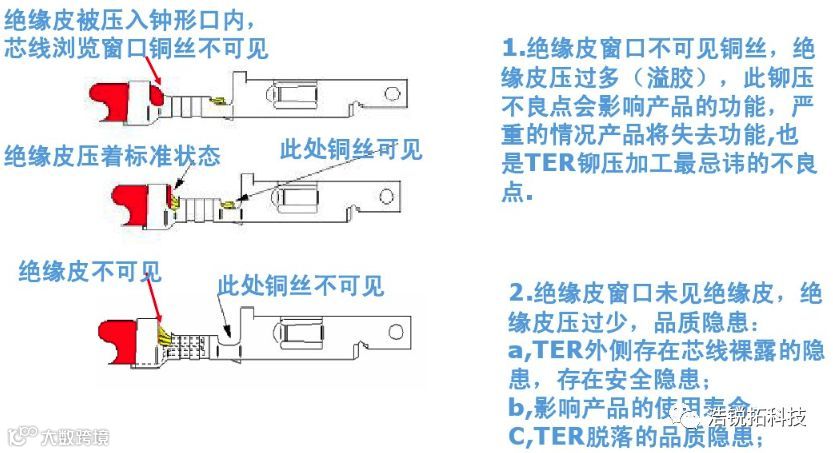

绝缘皮压着不良图例

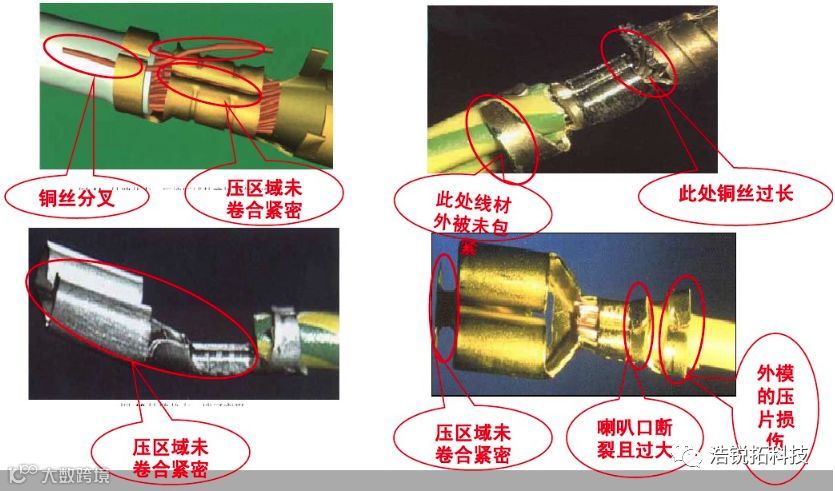

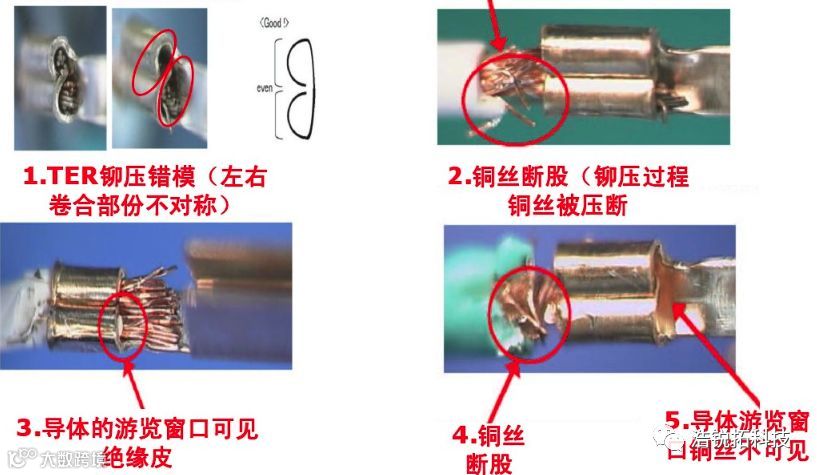

TER压着外观不良说明

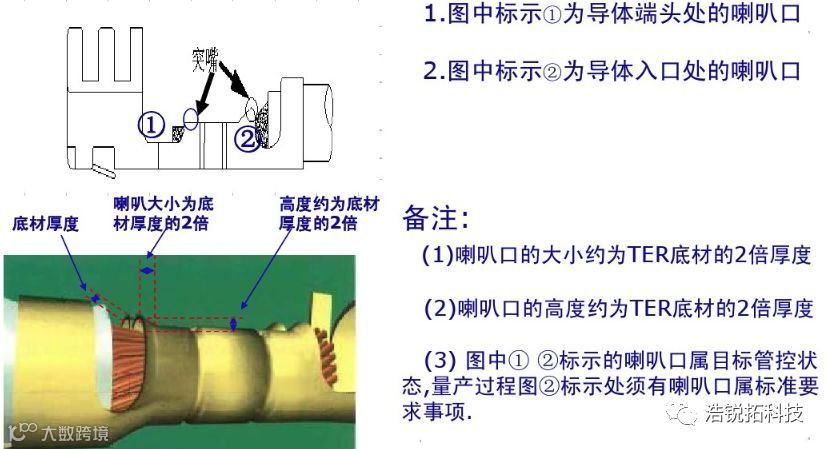

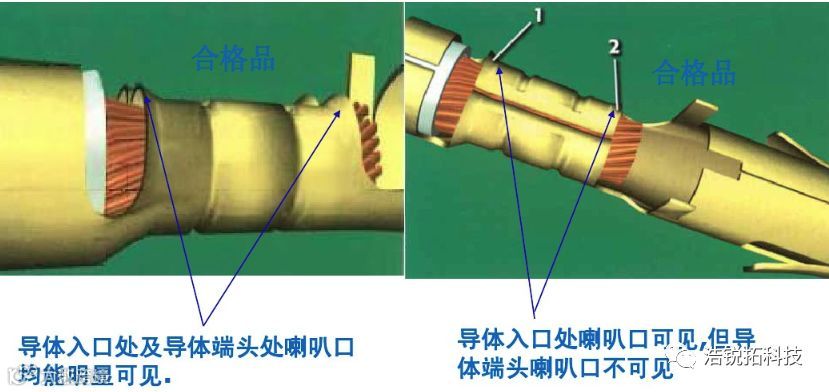

突嘴（喇叭口）
喇叭口不良图片
不可接受状态：
1.导体入口处无明显的喇叭口可见；
2.线头端部喇叭口过大。
铆压的弹片尺寸说明

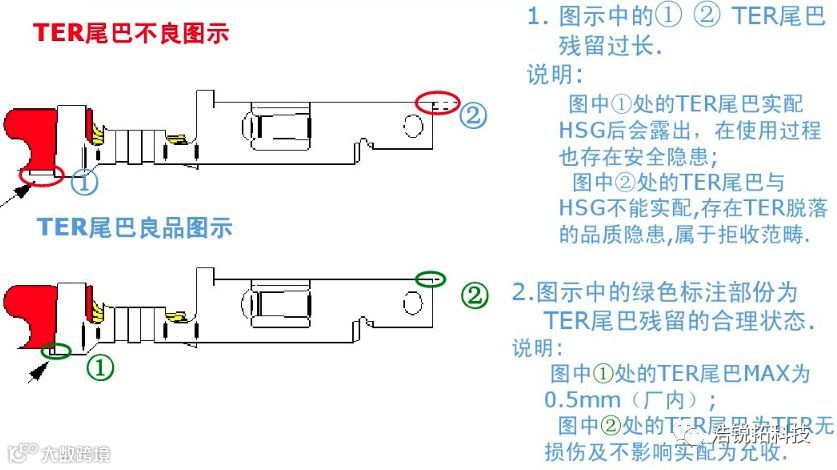

TER尾巴残留过长

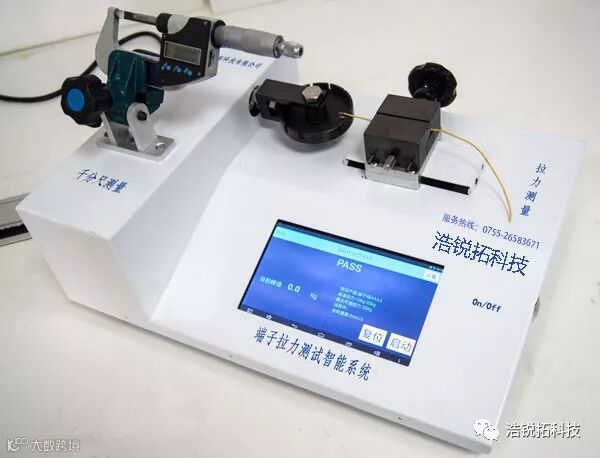

压接高度和拉力测试
外模压着高度检测方法
1.需将导体做上下各90°弯曲一次，检查绝缘被覆是否有损伤、裂纹或往后退现象；
2.若绝缘皮出现损伤或裂纹的现象，则须将外模压着高度调高；
3.若绝缘皮出现往后退（脱出）现象，则须将外模压着高度调低。

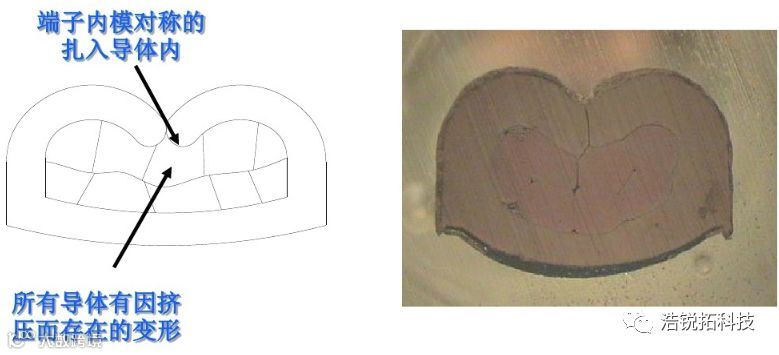

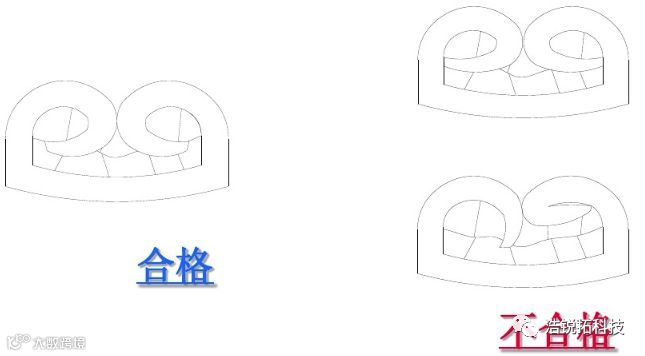

铆压的截面图分析

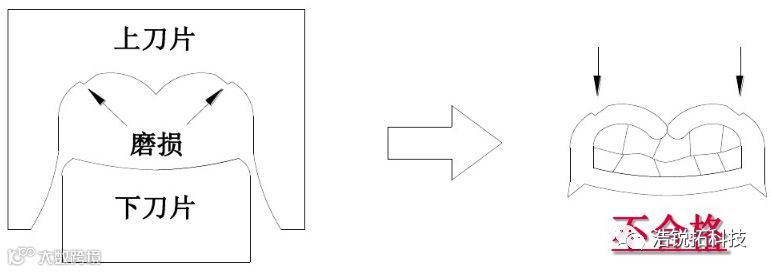

不合格现象1：
端子横截面不可有由于刀模磨损的原因而造成的变形；

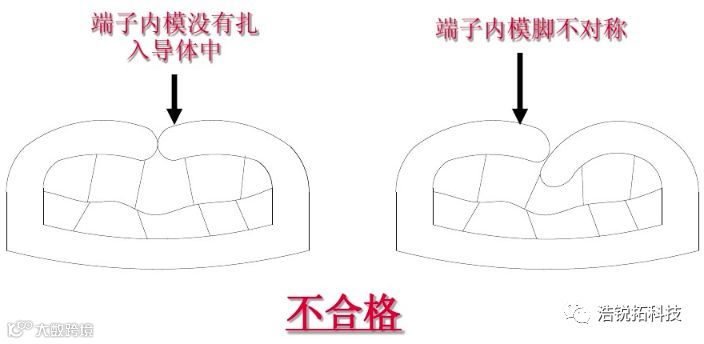

不合格现象2：
端子内模没有扎入导体内或不对称；

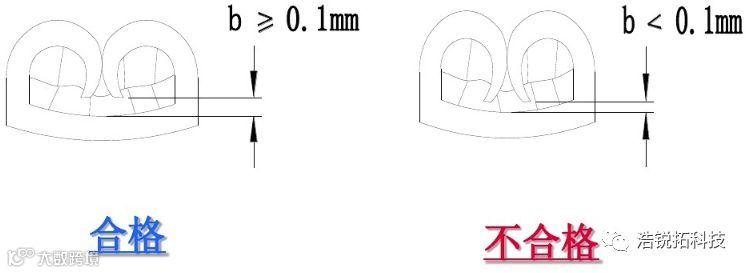

不合格现象3：
铆压后端子卷回的部分到底部的距离（b）小于0.1mm；
不合格现象4：
端子铆压后不是闭合的，中间有间隙；
不合格现象5：
铆压后端子卷回的部分不可有变形或碰到内壁；

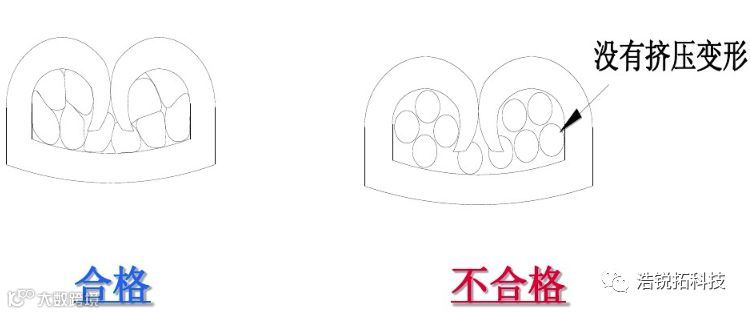

不合格现象6：
铆压后导体之间允许存在一些间隙，但所有的导体都必须有因受到挤压而存在的变形；

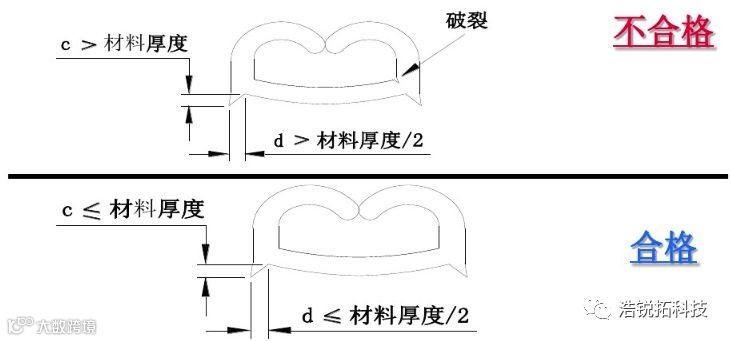

不合格现象7：
（1）端子内不可有因铆压导致的破裂现象；
（2）压出的毛边高度：不可超过此端子材料的厚度；
（3）压出的毛边高度：宽度不可超过此端子材料厚度的1/2。
