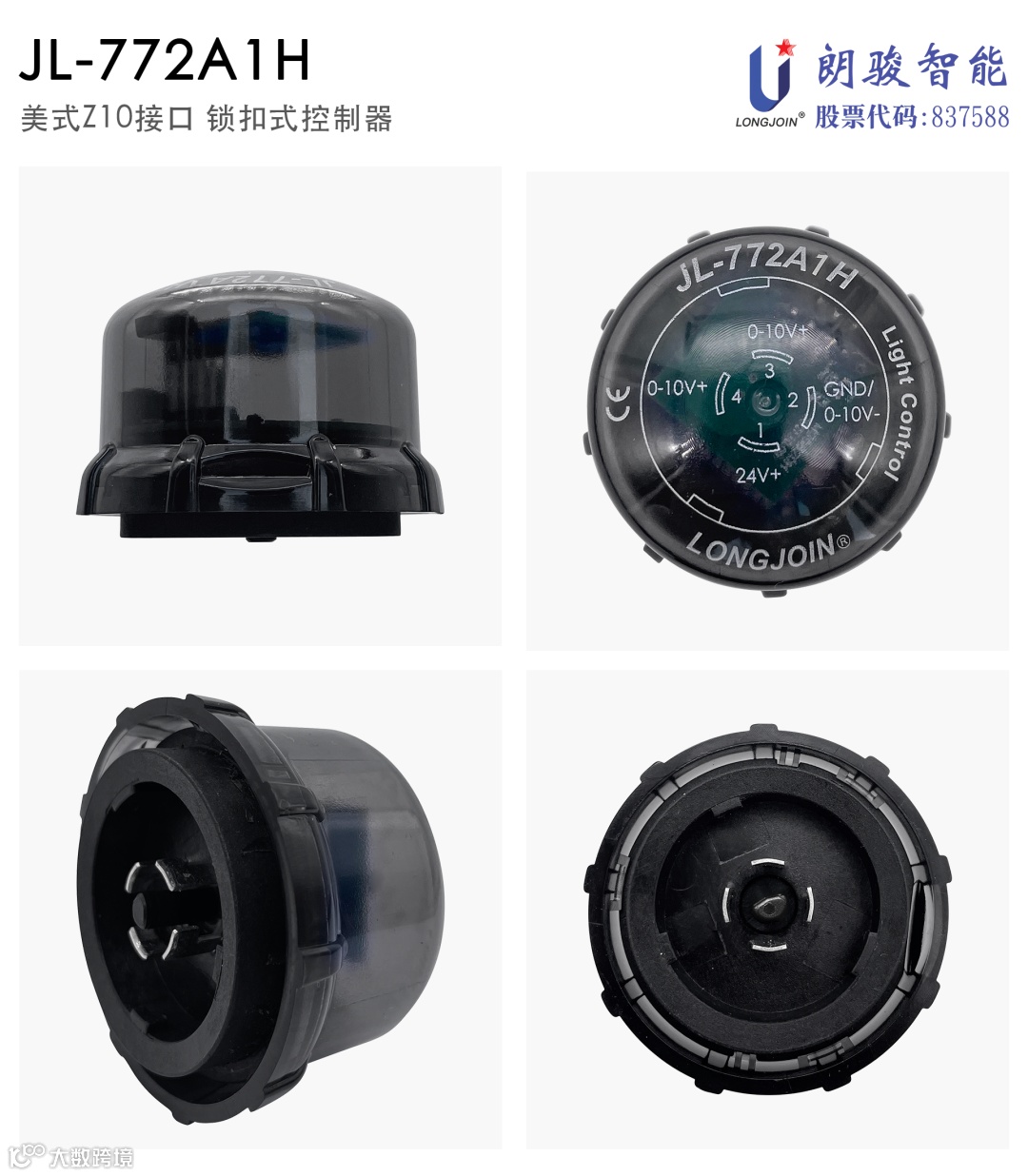

JL-7系列之JL-772A1H 美式Z10接口 锁扣式控制器
JL-772A1H灯控器产品是基于美式Z10接口开发的智慧型锁扣式灯控器，采用光感+微波感应组合传感器，可输出0-10V调光信号，支持红外遥控器进行参数配置。该灯控器适用于道路、草坪、庭院、园区、停车场、工厂、仓库等照明场景。

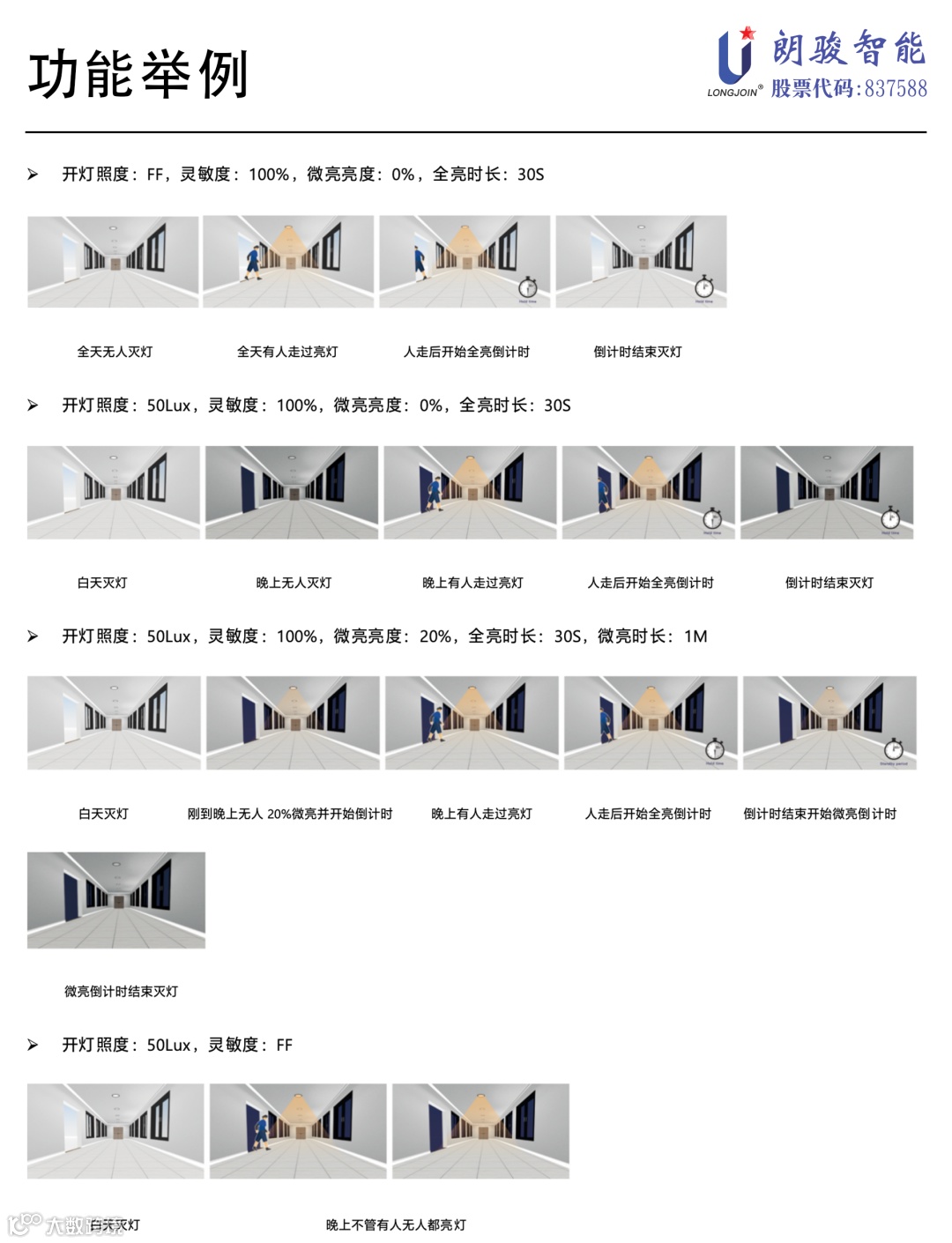

产品工作逻辑为，当满足开灯照度时，灯具工作于微亮亮度并开始微亮时长倒计时，此时若检测到移动物体，则灯具变为全亮亮度，当检测到移动物体离开后开始进行全亮时长倒计时，全亮时长倒计时结束后恢复到微亮亮度并开始微亮时长倒计时，微亮时长倒计时结束或满足关灯照度时进行关灯动作。
· 12-24VDC供电，低功耗
· 美式Z10接口
· 0-10V调光方式
· 微波频率动态调整，避免密集安装互相干扰

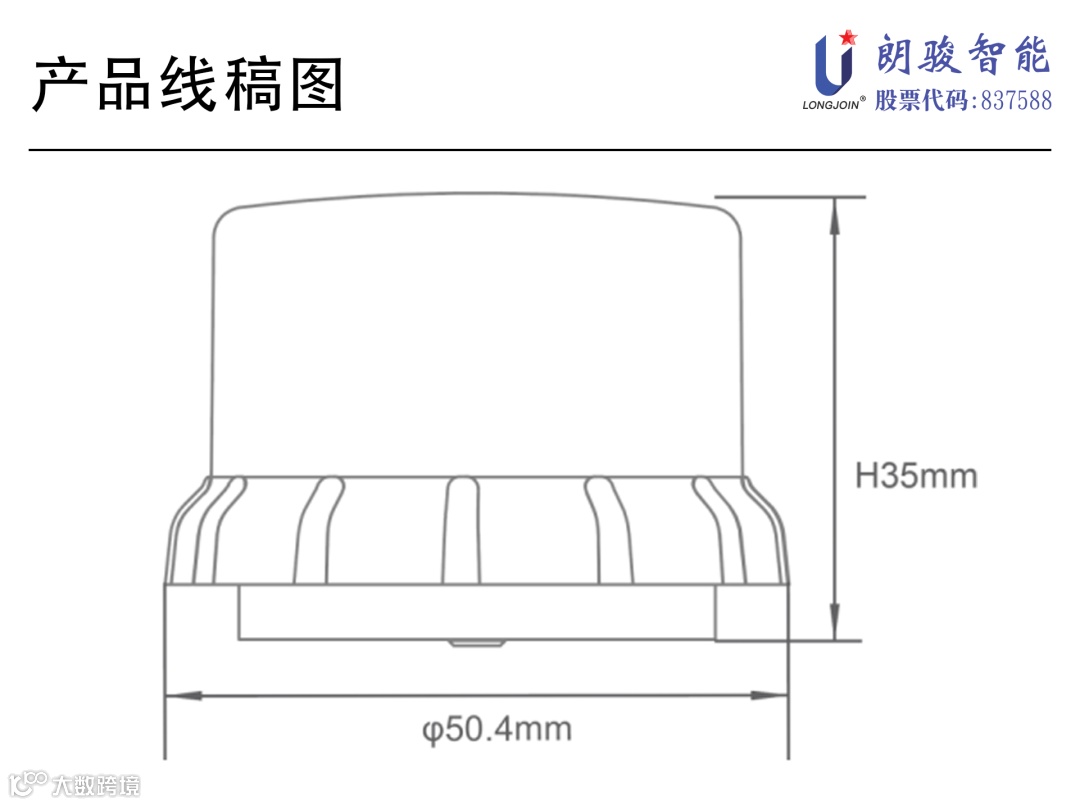

· Φ50.4*35mm体积小巧，适合安装到各类灯具
· 光感+微波，按需照明，更省电
· 可见光过滤光敏传感器

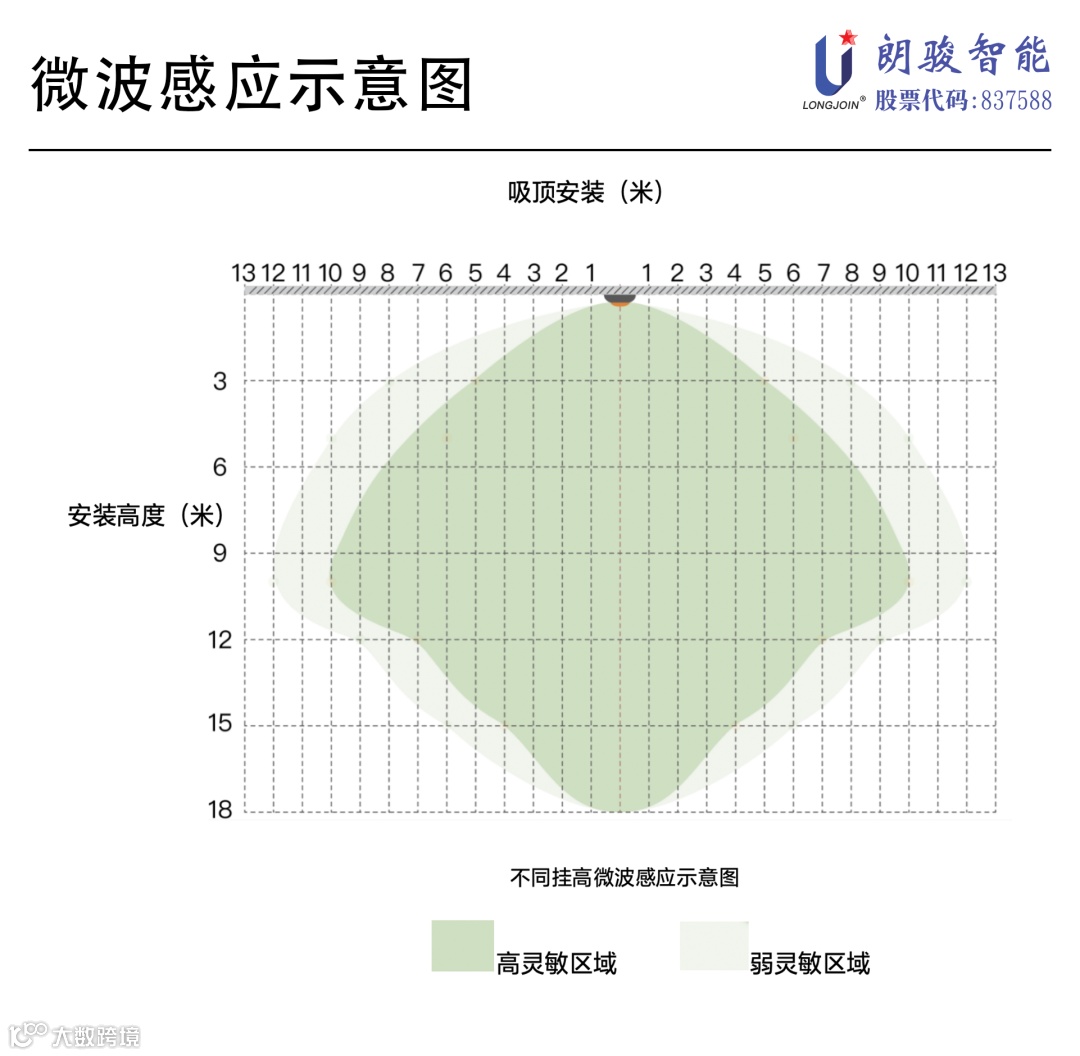

· 高性能微波，12米挂高，6-9米感应半径

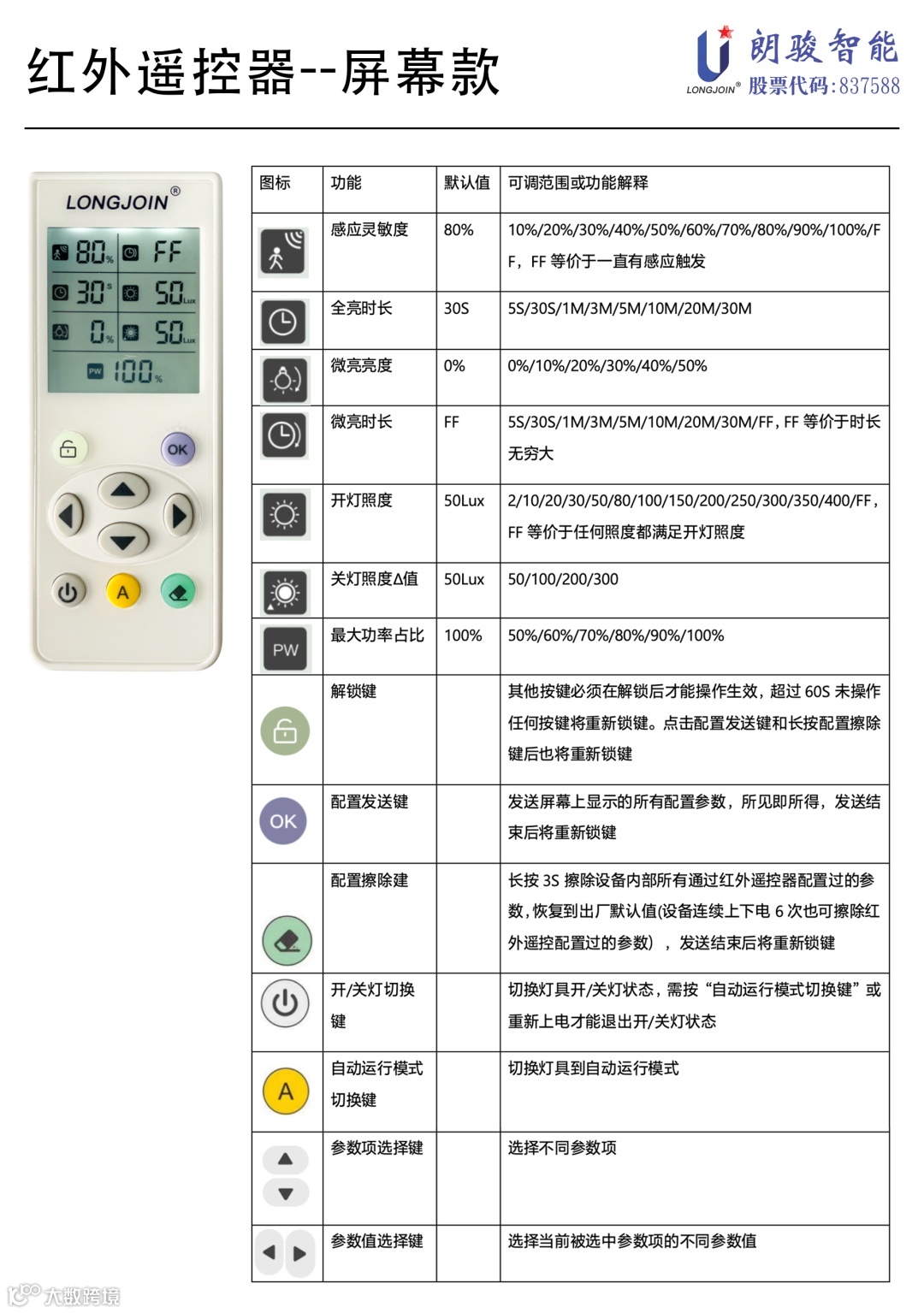

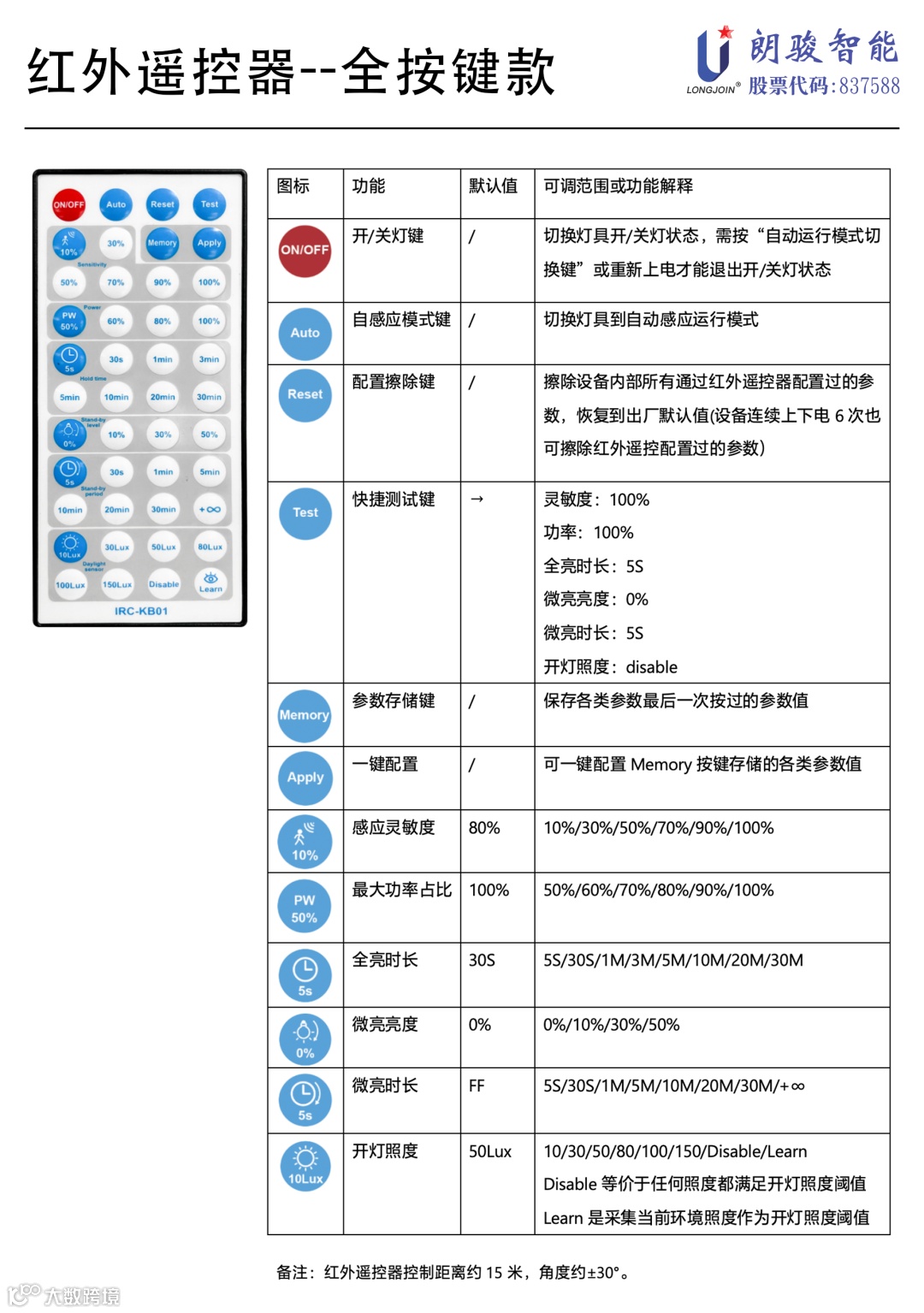

· 红外遥控
· IP66

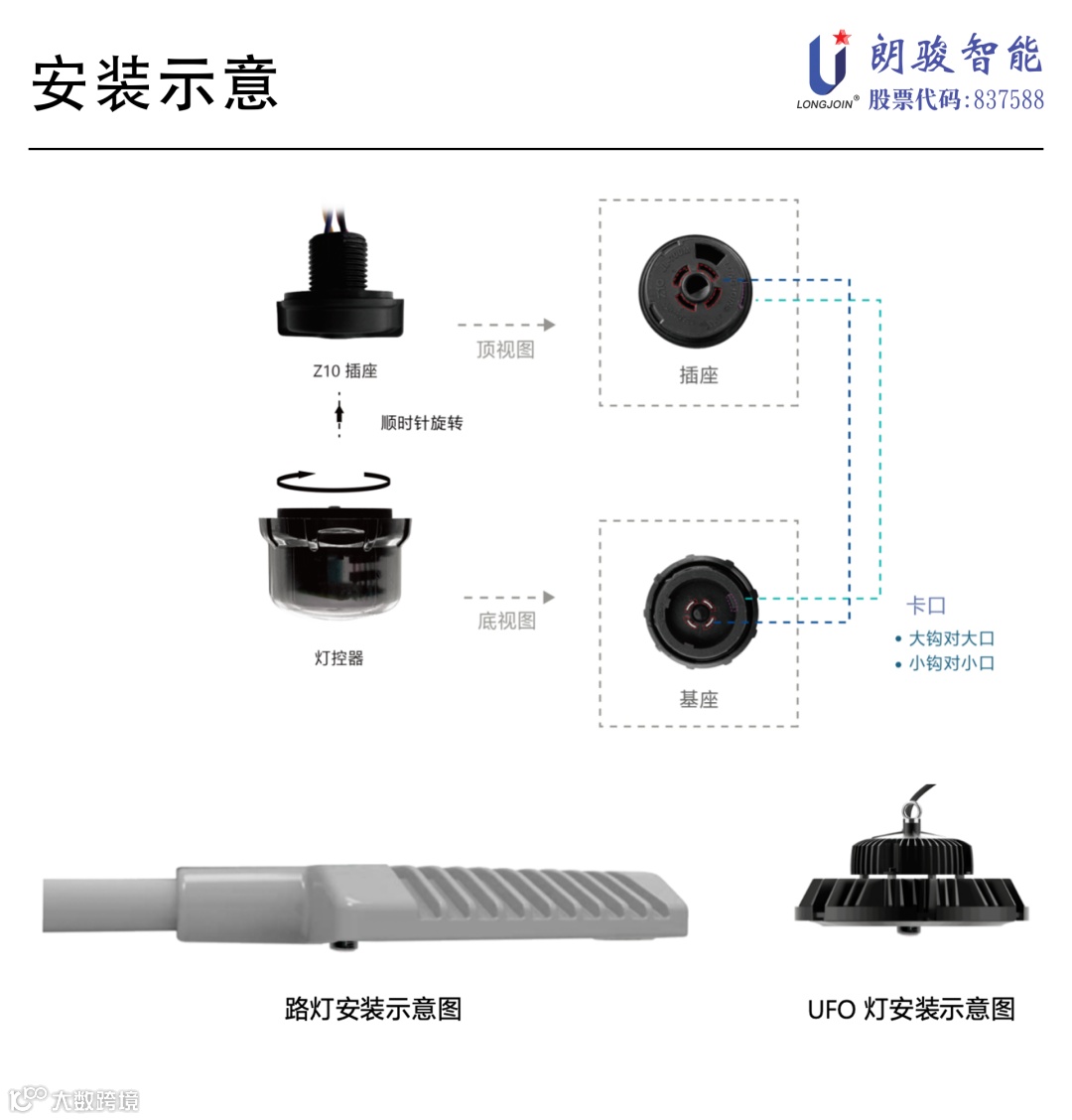

产品本身接口已做防呆处理，安装灯控器时只需要将控制器直接与底座旋紧即可,如下图插入后顺时针拧紧，拆除则逆时针即可。

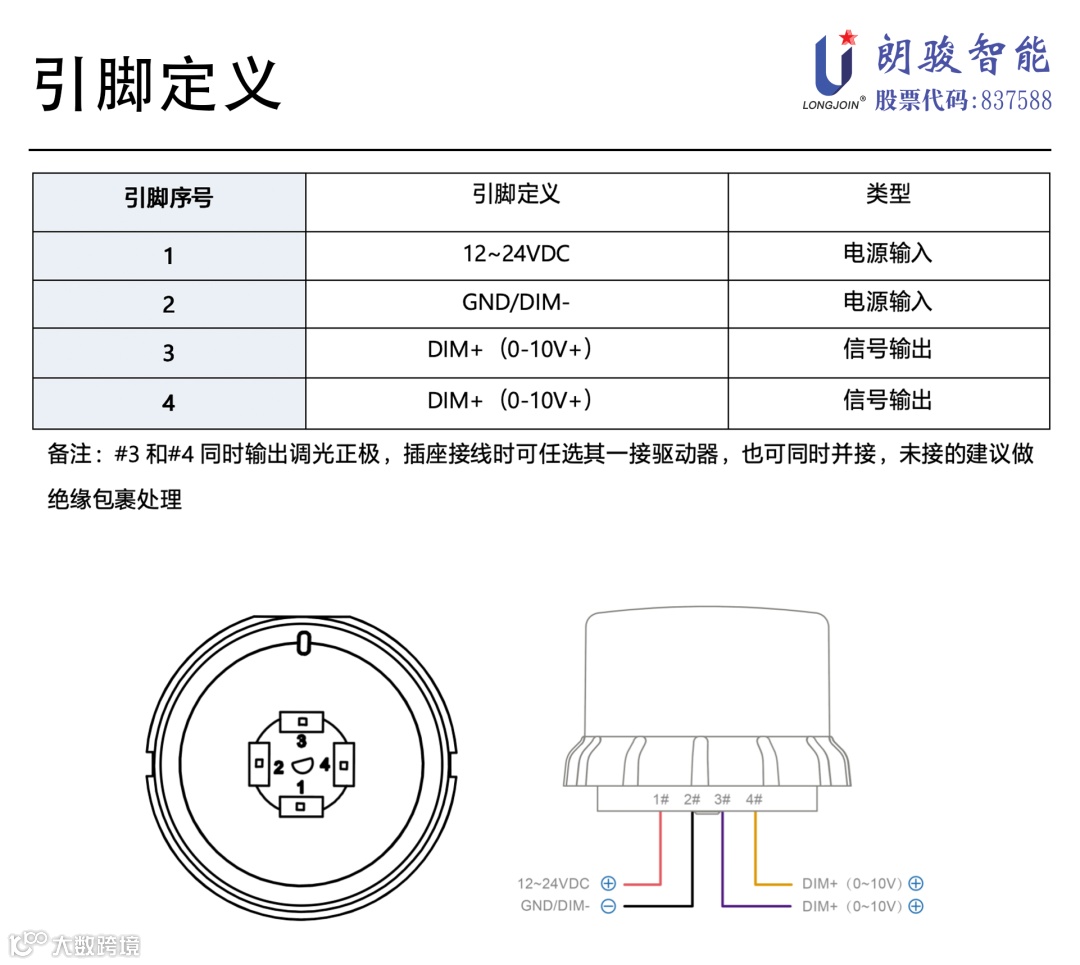

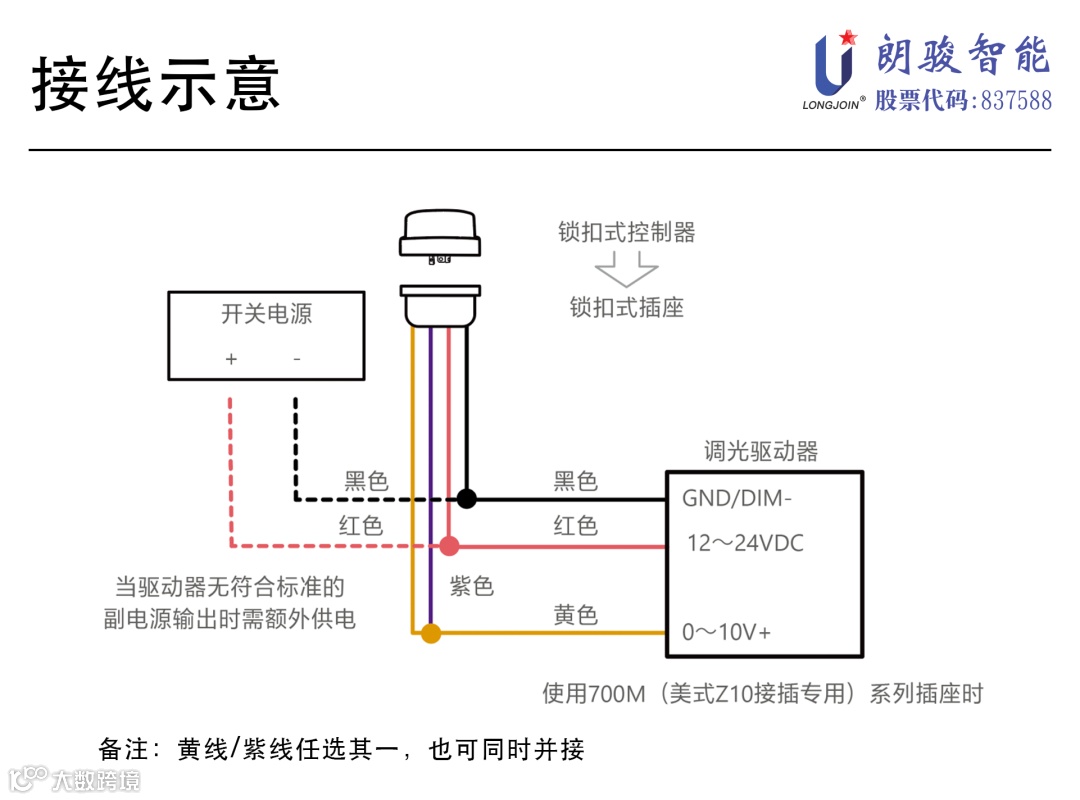

1.如果驱动器的辅助电源负极与调光接口负极是分开的，则需要 将它们短接后与灯控器#2相连。
2.该产品主要用于LED灯具为主，钨丝灯等光谱很广的灯具可能 会出现亮灯后自己照灭自己的情况。

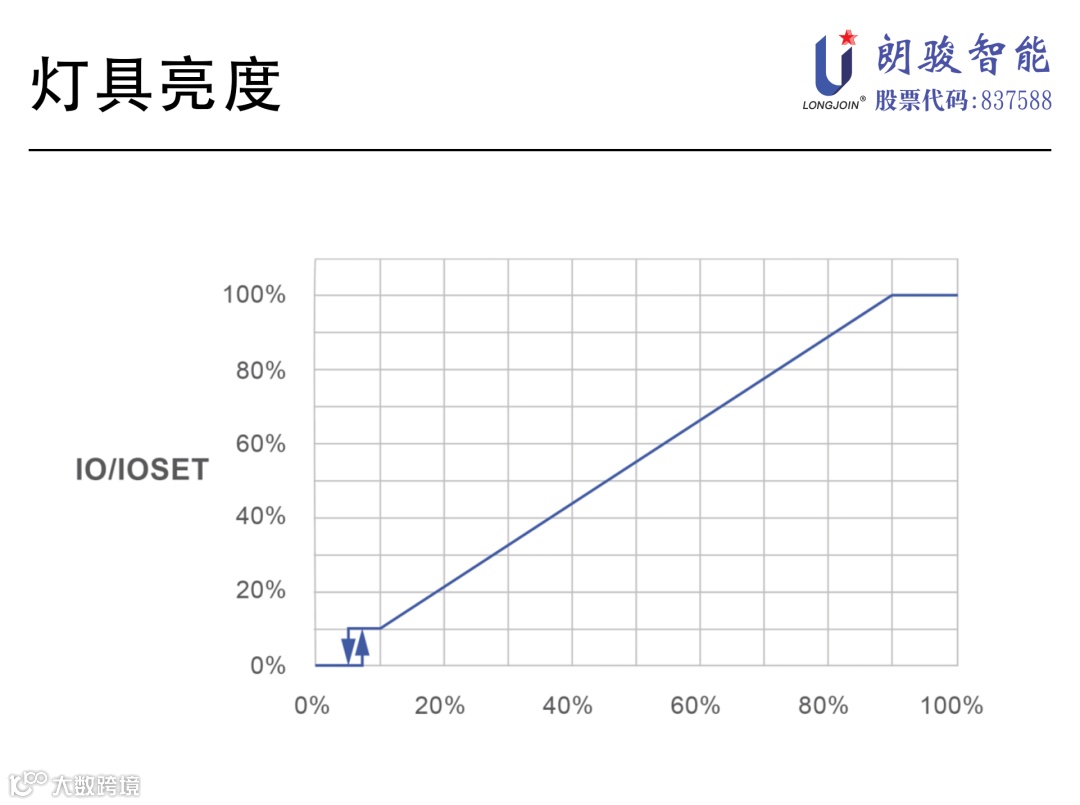

3.因Z10灯控器没有切断驱动器交流供电的能力，故客户在使用 Z10灯控器时，需选择输出电流可以接近0mA的驱动器，否 则可能会出现无法完全关断灯具的现象。如驱动器规格书里 的输出电流曲线可以看出最低输出电流为接近0mA。
4.灯控器仅输出调光信号给驱动器，与驱动器和光源的功率负载 大小无关。
5.测试的时候不要用手指去遮挡感光窗口，因为手指缝隙可能会 透光过去导致开灯失败。
6.上电初始化后，如果已经满足开灯照度和移动触发条件，则会 直接亮灯到100%，不强制先进入微亮
7.微波感应辐射角度内不能有金属物的遮挡，否则会严重降低感 应性能。
8.若用于室外场景，下雨和树木晃动等情况可能会误触发感应亮 灯。
9.避免悬挂式安装，以免产品自身晃动导致误触发感应亮灯。
10.感应性能会受安装环境、灯具、测试人员形体大小和速度的 影响，探测范围会有所差异。
11.红外遥控器容易受太阳光影响，故白天室外情况下使用，遥 控距离等性能会降低。
12.微波预热时间5S，即微波上电 5S 后才能触发移动侦测信 号。
