Hi 企鹅，你的“PPT交换机”Facebook已经实现了

阅：腾讯自研交换机不能承受之轻

阅：谷歌自研SDN交换机的进击之路

阅：Facebook首个亚洲数据中心离不开的网络神器

OCP 2019是

团结的大会

胜利的大会

继往开来的大会

Facebook会议期间公布四种武器

Minipack：新一代交换机

FBOSS：更新版自研交换机系统

 HGRID：新一代Fabric Aggregator

F16：下一代数据中心Fabric

今天先从Minipack说起

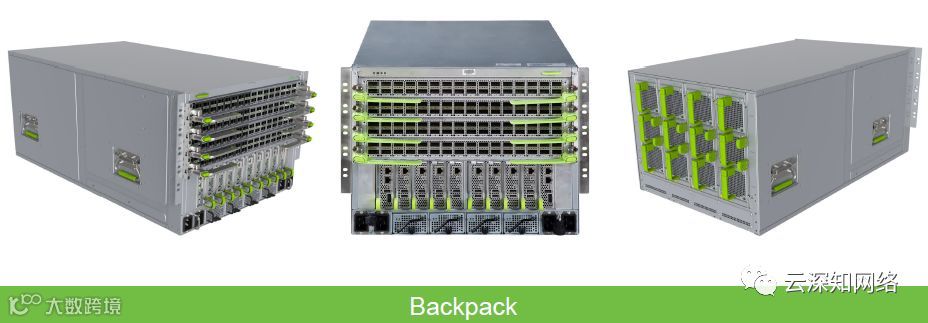

Facebook上一代模块化交换机Backpack

提供128x100G规格

需要12颗Tomahawk芯片

 基于folded CLOS架构

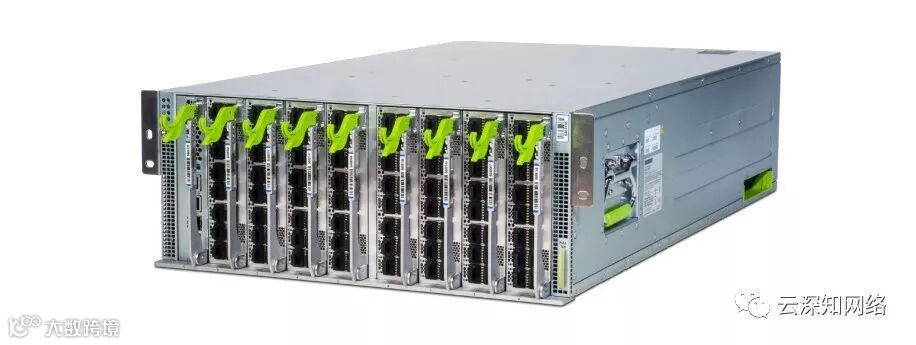

Minipack实现同样的规格

只需要一颗Tomahawk3

也就是说Tomahawk3同Tofino2一样的规格

Barefoot推出12.8T可编程交换芯片Tofino2

虽然单芯片就可以实现12.8T的规格

但是Minipack并没有设计成Pizza Box

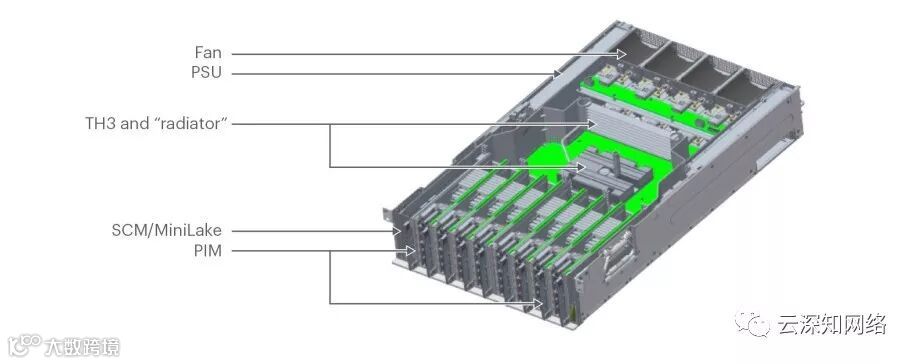

交换芯片所在为水平放置的交换主板

SMB：switch main board

8个接口卡垂直正交放置于前端

PIM：port interface module

每个PIM支持16x100G QSFP28

通过gearbox芯片可构成PIM-16Q卡

PIM-16Q可以支持8x200G QSFP56

通过4x400G retimer芯片可构成PIM-4DD卡

PIM-4DD可以支持4x400G QSFP-DD

所以Minipack设计成为module架构

可以混合支持

 40G, 100G, 200G和400G

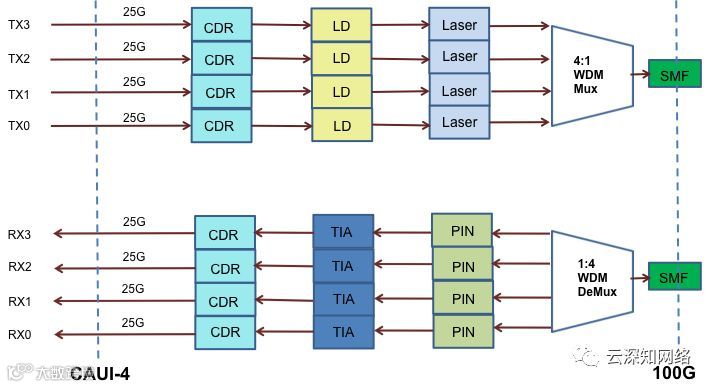

Facebook大量使用100G CWDM4-OCP光模块

基于25G NRZ SerDes技术

Tomahawk3采用的是50G PAM4 SerDes

因此Minipack采用32片反向Gearbox芯片

来匹配速率

Minipack与前几代Facebook交换机

还有一个不同

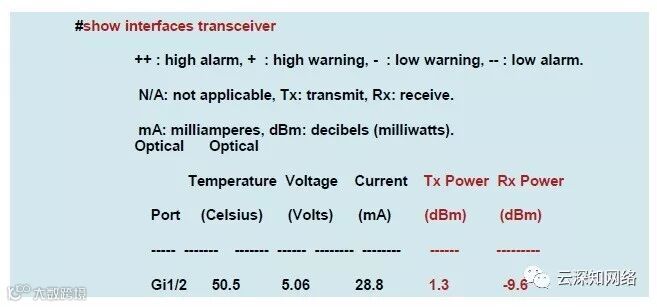

增加了数字光模块监控 (DOM)加速功能

就是设计FPGA从低速I2C总线

读取数据后通过PCIe挂在CPU上

快速获取光模块信息

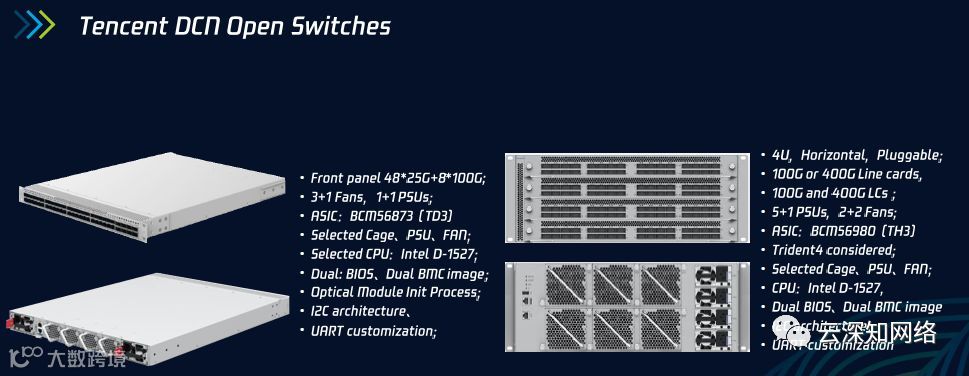

腾讯自研交换机不能承受之轻

一文中我们看到企鹅也在规划同款芯片

Facebook已先行一步

企鹅向前冲！

下期我们开讲

Minipack支持的软件操作系统
