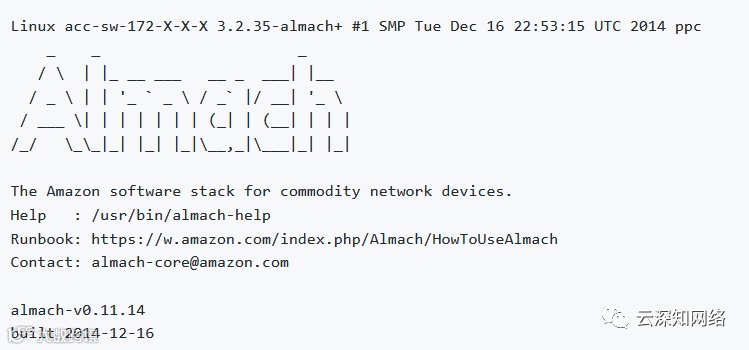

开机后发现系统是2014年的Almach版本

Almach是仙女座

（Andromeda）的第三亮星

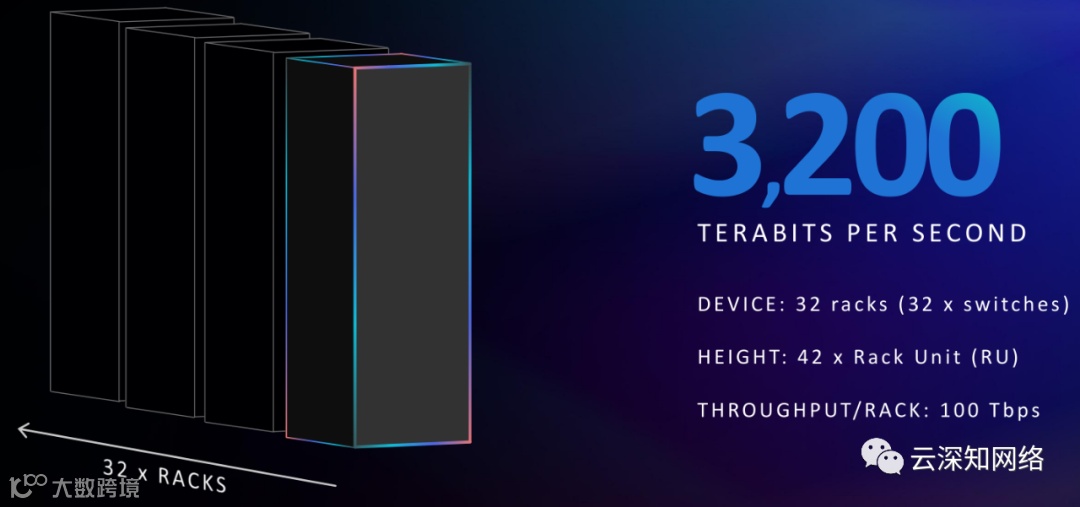

是AWS CLOS Fabric的基础网络平台

Andromeda又是

谷歌SDN网络的虚拟化底层

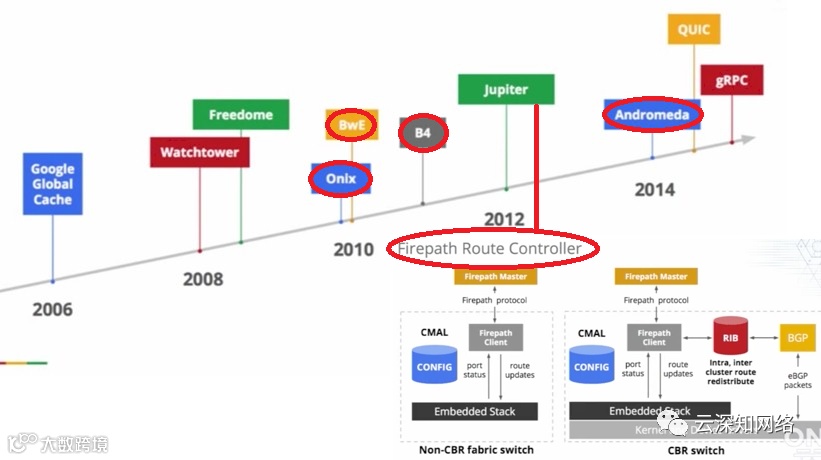

谷歌第二代SDN控制器终露峥嵘

所以谷歌和Amazon两家互为表里？

前言

机缘巧合，我得到一台Quanta LB8交换机，装载了定制的早期版本的Cumulus NOS，并部署在Amazon。LB8是一台48端口10GbE交换机。

参考阅读：Cumulus的前世今生及资料合集

Logging in

该交换机基于自动化工具部署，该工具禁用了带密码的ssh登录。为了进入交换机并配置设备，我需要以单用户模式启动并更新密码文件。这可以通过用ctrl-c停止uboot并将init进程改为bash来完成。

> setenv ramfsargs=setenv bootargs ${bootargs} rdinit=/bin/bash> boot

在Linux内核加载后，它将生成bash shell而不是init。在init中，我挂载了持久化的配置，并为自己添加了一个登录名。

# mount -t proc proc /proc# mount -t sysfs sys /sys# mount -t devpts devpts /dev/pts# mount -t jffs2 /mnt/mtdblock4 /mnt/persist# vi /mnt/persist/etc/passwd

Amazon配置

现有的配置有两个部分，一个二层网桥和一个三层OSPF网络。看起来交换机是作为一个ToR部署的，其中端口1→38是一个172.X.X.X/24的L2网络，端口39和40在一个冗余的ECMP网络中被用于三层OSPF路由。Cumulus的配置反映了正常的Debian设置，其中/etc/network/interfaces定义了端口和网桥，而/etc/quagga/{zebra.conf,ospfd.conf}定义了OSPF的路由。连接到交换机的主机使用dhcpd代理来抓取172.X.X.X/24网络上的地址。

/mnt/persist挂载点是唯一在重启时被保存的东西。有一个cron job被定义为在文件被更新时将其复制过来以维持这一状态。另一个cron job从ec2中提取用户权限，以便维护一个集中的管理员数据库，这就是交换机拥有1300个用户账户的原因。

Equal Cost MultiPath (ECMP)

为了在我的实验室中使用该交换机，我镜像了我在LB6M上使用的配置，以便在LB8上测试ECMP。LB8上的Cumulus使用一个标准的Debian网络设置，这些是必要的文件。/etc/network/interfaces, /etc/quagga/zebra.conf, and /etc/quagga/ospfd.conf。下面是我的配置取代了亚马逊的配置后，LB8上的路由表。

root@lb8:~# vtysh
Hello, this is Quagga (version 0.99.21).Copyright 1996-2005 Kunihiro Ishiguro, et al.
lb8# show ip routeCodes: K - kernel route, C - connected, S - static, R - RIP,       O - OSPF, I - IS-IS, B - BGP, A - Babel,       > - selected route, * - FIB route
K>* 0.0.0.0/0 via 10.3.2.1, eth0O   10.1.10.0/30 [110/10] is directly connected, jrp1, 01:00:21C>* 10.1.10.0/30 is directly connected, jrp1O   10.1.10.24/30 [110/10] is directly connected, jrp7, 01:00:21C>* 10.1.10.24/30 is directly connected, jrp7O   10.1.10.28/30 [110/10] is directly connected, jrp8, 01:00:21C>* 10.1.10.28/30 is directly connected, jrp8O   10.1.10.32/30 [110/10] is directly connected, jrp9, 01:00:21C>* 10.1.10.32/30 is directly connected, jrp9O   10.1.10.36/30 [110/10] is directly connected, jrp10, 01:00:21C>* 10.1.10.36/30 is directly connected, jrp10O   10.1.10.40/30 [110/10] is directly connected, jrp11, 01:00:21C>* 10.1.10.40/30 is directly connected, jrp11O   10.1.10.44/30 [110/10] is directly connected, jrp12, 01:00:20C>* 10.1.10.44/30 is directly connected, jrp12O   10.1.10.48/30 [110/10] is directly connected, jrp13, 01:00:17C>* 10.1.10.48/30 is directly connected, jrp13O   10.1.10.52/30 [110/10] is directly connected, jrp14, 01:00:16C>* 10.1.10.52/30 is directly connected, jrp14C>* 10.3.2.0/24 is directly connected, eth0O>* 10.10.37.0/24 [110/20] via 10.1.10.54, jrp14, 00:59:56  *                        via 10.1.10.50, jrp13, 00:59:56O>* 10.10.74.0/24 [110/20] via 10.1.10.26, jrp7, 01:00:02  *                        via 10.1.10.30, jrp8, 01:00:02O>* 10.10.120.0/24 [110/20] via 10.1.10.2, jrp1, 00:39:25O>* 10.10.121.0/24 [110/20] via 10.1.10.46, jrp12, 01:00:02  *                         via 10.1.10.34, jrp9, 01:00:02  *                         via 10.1.10.38, jrp10, 01:00:02  *                         via 10.1.10.42, jrp11, 01:00:02C>* 127.0.0.0/8 is directly connected, loC>* 127.0.0.1/32 is directly connected, lo

Cumulus包括一个叫做ecmpcalc的工具，当有多个可能的接口时，它将显示一个路由将采取的接口。下面是一个例子，在下面的iperf测试中所采取的路径。参数-c 4告诉ecmpcalc有4个可能的接口，得出的数字是TCP连接使用的接口。

root@lb8:~# ecmpcalc -p tcp -i jrp1 -c 4 -s 10.1.10.2 --sport 33780 -d 10.10.121.1 --dport 5001ecmpcalc: will query hardware2root@lb8:~# ecmpcalc -p tcp -i jrp8 -c 4 -s 10.1.10.30 --sport 56900 -d 10.10.121.1 --dport 5001ecmpcalc: will query hardware0root@lb8:~# ecmpcalc -p tcp -i jrp13 -c 4 -s 10.1.10.50 --sport 48790 -d 10.10.121.1 --dport 5001ecmpcalc: will query hardware3

运行iperf的端口情况。

$ iperf -s
Server listening on TCP port 5001TCP window size: 2.00 MByte (default)
[  4] local 10.10.121.1 port 5001 connected with 10.1.10.2 port 33780[  5] local 10.10.121.1 port 5001 connected with 10.1.10.30 port 56900[  6] local 10.10.121.1 port 5001 connected with 10.1.10.50 port 48790[ ID] Interval       Transfer     Bandwidth[  4]  0.0-10.0 sec  11.0 GBytes  9.47 Gbits/sec[  5]  0.0-10.0 sec  11.0 GBytes  9.45 Gbits/sec[  6]  0.0-10.0 sec  11.0 GBytes  9.48 Gbits/sec
