“本文详细介绍了数采仪协议升级的详细步骤，包括准备工作、操作流程以及注意事项。”
01
协议升级包：确保已拷贝新协议升级包。
-
U盘：准备一个格式为FAT32或FAT的U盘，用于拷贝升级包。
步骤1 准备软件升级包
将软件升级包解压拷贝到U盘根目录下。
解压时点击解压到当前文件夹，不要重新创建文件夹。

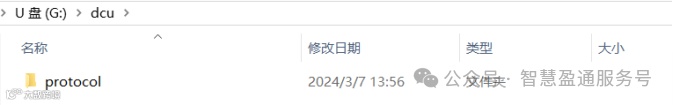

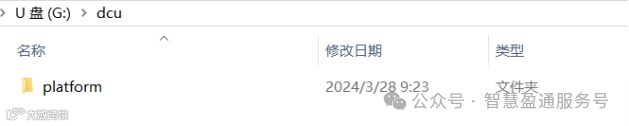

解压后若是下位机协议路径如图1所示，若是上位机协议路径如图2所示。
步骤2 插入U盘并切换用户

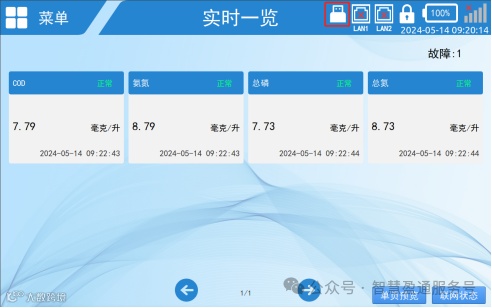

数采仪插入U盘，在“实时一览”页面会显示U盘图标（如图 3 所示）。
图 3

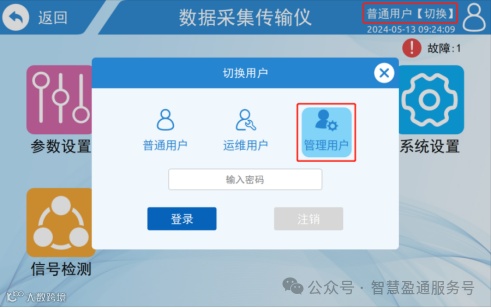

点击“普通用户【切换】”按键，页面出现“切换用户”弹窗（如图 4 所示）。

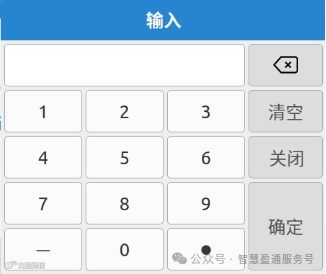

切换为“管理用户”，点击密码输入区，窗口会出现密码输入弹窗（如图 5 所示）。
输入管理用户密码（初始密码为888888）。
步骤3 进行协议升级
-

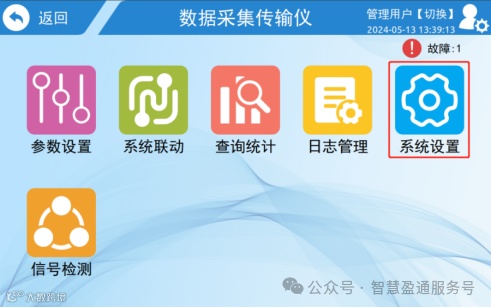

在菜单页面，点击“系统设置”菜单（如图 6 所示）。

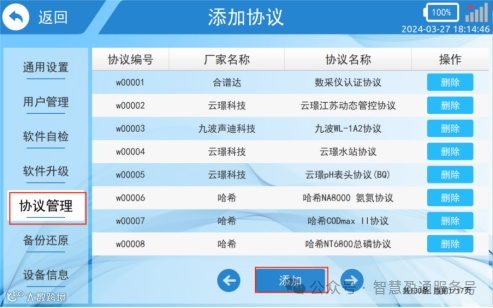

进入“系统设置”菜单选择“协议管理”页面（如图 7 所示）。

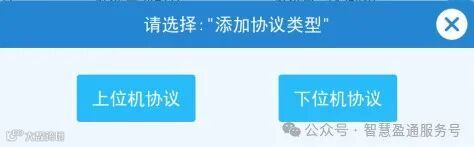

点击“添加”按键，页面会出现“添加协议类型”弹窗（如图 8 所示）。
-
根据技术人员指导，若添加的协议为下位机协议则点击“下位机协议”按键，若为上位 机协议则点击“上位机协议”按键。 -

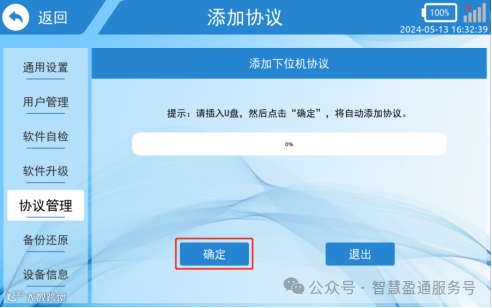

选择协议类型后会跳转至“添加协议”操作页面，点击“确定”按键添加协议（如图 9 所示）。
-
步骤4 确认协议升级成功

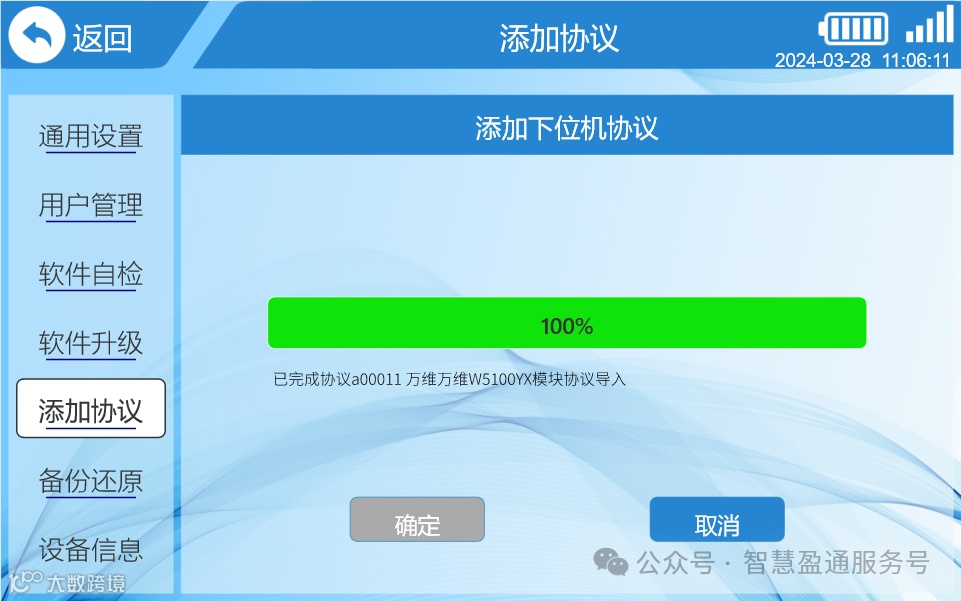

待添加成功页面会出现“已完成协议****导入”（如图 10 所示）。

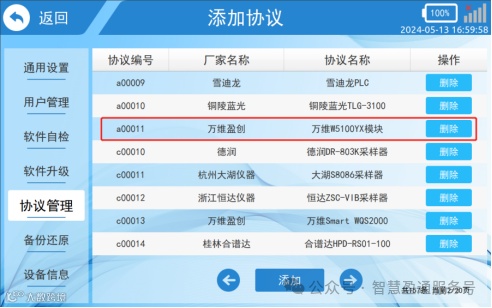

点击“退出”按键，可在协议管理中查看新添加的协议出现在列表中（如图 11 所示）。
图 11
确保U盘格式正确，避免数采仪无法识别升级包。
-
确保U盘解压路径正确，避免升级过程中出现问题。 若升级成功后协议未生效，需重启数采仪后才能生效。
