在第二十一届中国国际煤炭采矿技术交流及设备展览会上，艾瑞科展品凭借其卓越的技术性能与广泛的适用性，赢得了与会专家与客户的高度认可，现场意向签约持续攀升。
今日展出的 ER-MNS-06A 掘进机用超低成本MEMS寻北仪与ER-MNS-09 开孔定向仪专用MEMS定向短节，凭借先进MEMS 技术、卓越环境适应性及精准定向性能，成为采矿与地下工程领域的技术焦点。两款产品均依托三轴MEMS陀螺与加速度计捷联惯性测量核心技术，采用高精度陀螺仪实现无磁场依赖的寻北，但其结构设计、性能侧重与应用场景各具针对性，以下从技术维度展开详细解析。
核心技术共性解析
两款产品均采用当前领先的MEMS（微机电系统）陀螺技术，将体积缩减极致，并采用三轴MEMS陀螺与三轴MEMS加速度计捷联惯性测量技术，均可实现载体姿态与北向方位角的自主解算，彻底摆脱对地磁场的依赖。
即便在强磁干扰、高纬度地区或井下金属结构复杂环境中，仍能稳定输出精准的方向与姿态数据。
具备全固态、抗振动、抗冲击的物理特性，适用于极端工况下的长期稳定运行，能够耐受采矿与地下工程中的恶劣作业环境，同时具备轻量化、低功耗特点，为工程设备集成提供便利。
ER-MNS-09
开孔定向仪专用MEMS 定向短节
技术特点与结构设计

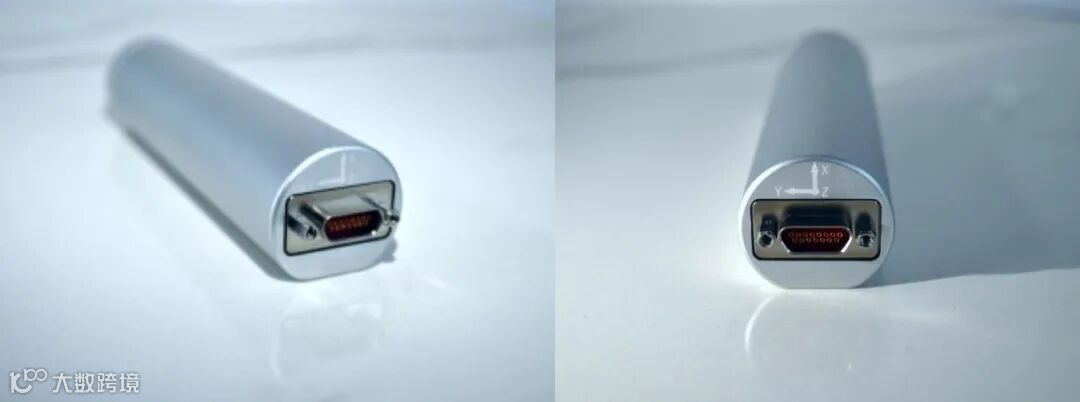

ER-MNS-09 采用圆柱体结构设计，直径缩减至30mm，长度为120mm，重量≤150 g，可轻松嵌入钻探设备前端探管等狭小空间，尤其适配定向钻孔与开孔定向仪的集成需求。
采用 6V~12V 宽电压供电设计，功率为3W，适配不同钻探设备的电源系统，同时提供两种工作温度规格（5℃~85℃、5℃~125℃），可满足常规与高温极端地下作业环境的使用需求。
性能参数与技术优势
该产品分为 ER-MNS-09A/HA 与ER-MNS-09B/HB 两个型号，核心性能差异体现在方位角精度：A/HA 型号为1°secψ（1σ），B/HB 型号达0.5°secψ（1σ），姿态精度均≤0.2°（1σ），方位角与姿态保持精度均为20 分钟,可根据定向作业的精度要求灵活选型。
寻北方式基于静态基座，更新率 100Hz，确保姿态与定向数据的输出。
全固态设计搭配内置内台体结构，进一步强化抗冲击与抗震动能力，适配钻探作业中的复杂环境。主要聚焦定向钻孔与开孔定向场景。
ER-MNS-06A
掘进机用超低成本MEMS 寻北仪
技术特点与结构设计

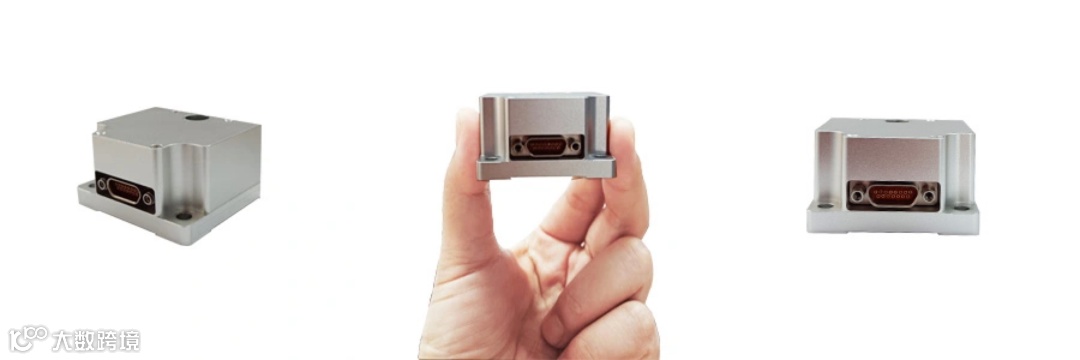

ER-MNS-06A 以“超低成本+ 紧凑集成” 为核心定位，采用极致轻量化与小型化设计，外形尺寸仅为38.6mm×44.8mm×25.5mm，重量仅70g，可无缝嵌入掘进机等大型装备的狭小安装空间，大幅降低对设备安装布局的要求。
性能参数与技术优势
该设备寻北精度达 1°secψ（1σ），姿态精度≤0.2°（1σ），方位角测量范围覆盖0°~360°，倾角测量范围为- 85°~85°，具备5℃~55℃的宽温度补偿，确保在地下矿井常规作业温度环境下的测量准确性。
其自寻北功能基于静态基座实现，无需外部基准信号，可独立完成北向定位与姿态解算，显著提升掘进作业的自主性与效率。
适用领域

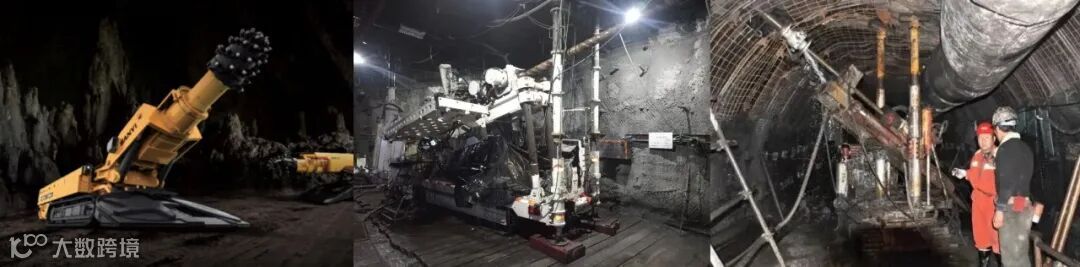

ER-MNS-06A 主要针对采矿工程中的掘进作业场景，核心适配悬臂式掘进机、连续采煤机等大型采矿装备，同时可应用于矿用AGV 等井下运输设备的定向与测姿，在低成本、高可靠性定向需求场景中具备显著竞争优势。
两款定向设备均以“无磁依赖、高可靠性、紧凑集成” 为核心优势，精准匹配煤炭采矿与地下工程领域的定向测量需求,为采矿工程的高效化、精准化作业提供核心技术支撑，助力行业装备升级与效能提升。
期待在A5馆 A521艾瑞科展位与您相见！
