开发实战｜为图数据库实现向量检索（上）

NebulaGraph

2025-10-30

导读：NebulaGraph 向量类型的设计和向量存储的设计思路

导读

刘芷溢同学，在 OSPP 2025 中，为 NebulaGraph 实现了向量数据持久化与 ANN Search（向量近似近邻检索），以赋能 AI 场景。该功能使 NebulaGraph 进一步具备知识图谱和向量检索相结合的能力，高效地用 GraphRAG 来改善传统 RAG 的痛点。

我们特别邀请刘芷溢同学将自己的项目经验整理成三篇开发实战，希望给大家的GraphRAG 相关工作一些启发。本篇，主要介绍 NebulaGraph 的整体执行流程，重点讲解向量类型的设计和向量存储的设计思路。

在对 NebulaGraph 进行改动之前，我们必须先了解，一条 Cypher 语句是如何在系统中执行的。当有了对语句执行的基本概念，我们可以开始深入每个模块进行修改来支持向量功能。

这篇文章主要从对 NebulaGraph 的整体执行流程出发，聚焦如何实现 Vector 数据类型以及 Vector 存储。（PR 链接见文末）

一条 Cypher 语句的前世今生

⚠️整个 NebulaGraph 系统的执行路径都是异步的，调用者立即拿到 Future，而执行者在工作完成后通过 Promise 填充结果，然后自动触发 Future 上的回调执行后续逻辑。

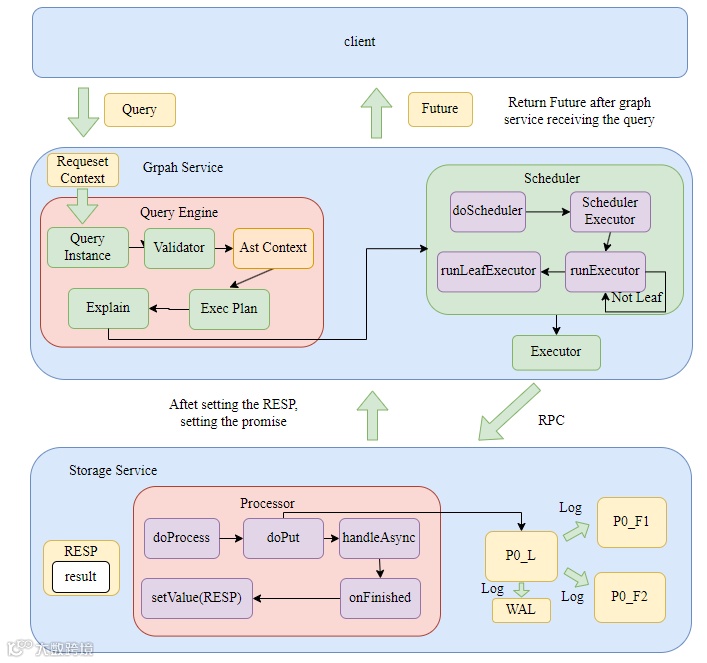

Overview

用户在 console 或者通过 sdk 输入 Cypher 语句到 Graph Service，立即返回给用户 Future，线程池的工作线程开始执行下面的真实工作流程。
Graph Service 将 Query、Session、Storage 等打包成 Request Context，随后将 Request Context 打包成 Query Context，创建 Query Instance 随后开始执行 parse、validate、optimize、execute 整个流程，这里生成了 Graphd 的物理计划。
- Query Context 的生命周期从语句传入 Graphd 开始，到向 client 返回结果。
然后将 Request Context 传入 Scheduler，按照算子树依次执行每个物理节点计划。
每个物理节点计划在 Graphd 中存在一个 executor，实际上里面调用了 storaged 的 processor.
Storaged 的每个 processor 内部也会生成自己的执行计划。
- 真正对数据的操作计划的每个节点上(node)：从 RocksDB 中获取或者存储 KV 对，实际上是通过 raft-wal 进行集群间的数据同步（确保原子性和一致性），然后用结果去设置 Promise，触发 Future 回调返回给 client 结果。

Details

实际上比较重要的就是三个守护进程：计算节点 Graphd、元数据节点 Metad 和存储节点 Storaged。下面以 Insert 语句执行为例，详细解释下整个语句执行流程。

Graphd

Graphd 大体上分为 parse，validate，planner，optimize，execute 这几个阶段。所有的 statement、execplan 以及最后的 resultset 包括原始的 Query 语句，都存储在 RequestContext 中。

1. 构建 RequestContext 并把 Query 语句传入，根据 RequestContext 构建 Query Instance。开启所有的异步流程后，返回用户一个 Future.

2. 在 Query Instance 中执行 parse，将语句解析成 sentence(statement)

3. 在 validate 中通过 validateimpl 方法进行 check，校验是否满足 schema 以及是否数据未超范围。

  Status InsertVerticesValidator::validateImpl() {    spaceId_ = vctx_->whichSpace().id;    NG_RETURN_IF_ERROR(check());    NG_RETURN_IF_ERROR(prepareVertices());    return Status::OK();  }

4. 通过 validator 的 toplan 方法将 sentence 变成 execution plan tre

  Status InsertVerticesValidator::toPlan() {    auto doNode = InsertVertices::make(qctx_,                                      nullptr,                                      spaceId_,                                      std::move(vertices_),                                      std::move(tagPropNames_),                                      ifNotExists_,                                      ignoreExistedIndex_);    root_ = doNode;    tail_ = root_;    return Status::OK();

5. 将逻辑执行计划树交给 Optimizer 进行优化，nebula 现在的优化是 Rule-based optimization，每个执行计划需要遍历所有的 rules，得到最优的物理执行计划。

6. 然后将整个物理计划交给 Scheduler 进行执行，在 Scheduler 中按照计划树的父子关系，从下之上依此执行计划，所有的计划都是用 Future 异步执行。

7. 首先先根据 Logical Plan 构造出 Physical Plan(Execution Plan)

Executor *Executor::makeExecutor(const PlanNode *node,                             QueryContext *qctx,                             std::unordered_map<int64_t, Executor *> *visited)

8. 对 Executor 进行调度，parent plan 节点需要所有的 children plan 节点都执行完后才开始执行。

  folly::Future<Status> AsyncMsgNotifyBasedScheduler::scheduleExecutor(  std::vector<folly::Future<Status>>&& futures, Executor* exe, folly::Executor* runner) const {  switch (exe->node()->kind()) {    // ...    case PlanNode::Kind::kArgument: {      return runExecutor(std::move(futures), exe, runner);    }    default: {      if (exe->depends().empty()) {        return runLeafExecutor(exe, runner);      } else {        return runExecutor(std::move(futures), exe, runner);      }    }  }  }  folly::Future<Status> AsyncMsgNotifyBasedScheduler::runExecutor(    std::vector<folly::Future<Status>>&& futures, Executor* exe, folly::Executor* runner) const {  return folly::collect(futures).via(runner).thenValue(      [exe, this](auto&& t) mutable -> folly::Future<Status> {        NG_RETURN_IF_ERROR(checkStatus(std::move(t)));        // Execute in current thread.        return execute(exe);      });  }  folly::Future<Status> AsyncMsgNotifyBasedScheduler::runLeafExecutor(Executor* exe,                                                                    folly::Executor* runner) const {    return std::move(execute(exe)).via(runner);  }

9. 在 runExecutor 方法中会调用 graphd 中的 executor，进行物理计划的执行。里面涉及到存储层的内容时会通过 RPC 向 Storaged 请求服务。

Storaged

Storaged 接收到 graphd 发送的 executor 请求，启动对应的 Processor，执行process方法，实际上执行 doProcess 方法。

对于查询语句来说，实际上 doProcess 方法也会生成 Storage 的执行计划，对 RocksDB 进行操作，这里对于 Insert 语句来说就是简单的执行 doPut 操作，通过 raft-wal 向 RockDB 中写入数据
在执行完逻辑后，将所有的更改写入集群，最后在回调中执行handleAsync方法，实际上是执行onFinished方法，onFinished方法中设置 promise 的 value 为 RESP，RESP 中包含查询的结果，一层层返回直到返回给客户端。

template <typename RESP>void BaseProcessor<RESP>::doPut(GraphSpaceID spaceId,                                PartitionID partId,                                std::vector<kvstore::KV>&& data) {  this->env_->kvstore_->asyncMultiPut(      spaceId, partId, std::move(data), [spaceId, partId, this](nebula::cpp2::ErrorCode code) {        handleAsync(spaceId, partId, code);      });}template <typename RESP>void BaseProcessor<RESP>::handleAsync(GraphSpaceID spaceId,                                    PartitionID partId,                                    nebula::cpp2::ErrorCode code) {  bool finished = false;  {    std::lock_guard<std::mutex> lg(this->lock_);    handleErrorCode(code, spaceId, partId);    this->callingNum_--;    if (this->callingNum_ == 0) {      finished = true;    }  }  if (finished) {    this->onFinished();  }}virtual void onFinished() {  memory::MemoryCheckOffGuard guard;  this->result_.failed_parts_ref() = this->codes_;  this->resp_.result_ref() = std::move(this->result_);  this->promise_.setValue(std::move(this->resp_));  delete this;}

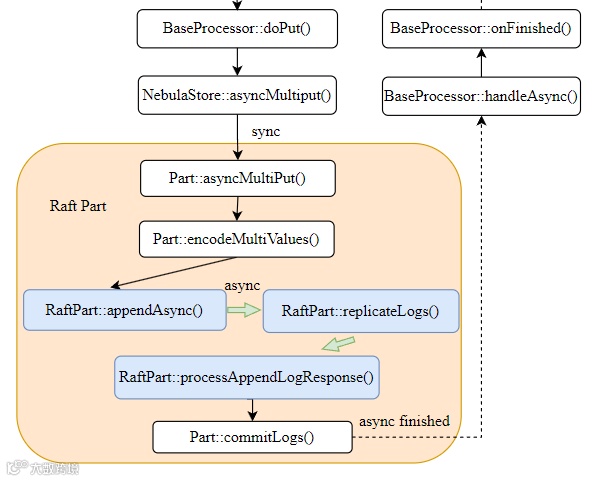

DOPUT

写入更改是 doPut 操作，该操作实际上是对 raft 提交日志，驱动 raft 状态机将该操作同步到集群中。

Raft 的日志复制过程大致分为三个步骤：
1. Leader：首先检查自身状态，然后先写入本地 WAL，然后将所有 log 复制到所有 follower

2. Follower：Followers 也会将新日志写入自己的 WAL，并向 Leader 回复 “成功”。

3. Leader：包括自己在内的大多数（Majority）节点都已成功将该日志写入其 WAL，Leader 就会认为这条日志是 “已提交” (Committed) 的。Leader 就可以安全地将该日志（即 KV 操作）应用到其状态机（即真正执行 multiPut）

void RaftPart::appendLogsInternal(AppendLogsIterator iter, TermID termId) {  do {    // Process 1  // Step 1: Write Local WAL    {      SCOPED_TIMER(      if (!wal_->appendLogs(iter)) {        break;      }    }  } while (false);

  // Step 2: Replicate to followers  auto* eb = ioThreadPool_->getEventBase();  replicateLogs(eb, std::move(iter), currTerm, lastId, committed, prevLogTerm, prevLogId);  return;}
// process 2 & 3void RaftPart::replicateLogs(folly::EventBase* eb,                             AppendLogsIterator iter,                             TermID currTerm,                             LogID lastLogId,                             LogID committedId,                             TermID prevLogTerm,                             LogID prevLogId) {  collectNSucceeded(gen::from(hosts) |                        gen::map([self = shared_from_this(),                                  eb,                                  currTerm,                                  lastLogId,                                  prevLogId,                                  prevLogTerm,                                  committedId](std::shared_ptr<Host> hostPtr) {                          return via(eb, [=]() -> Future<cpp2::AppendLogResponse> {                            // 向所有 follower 发送 AppendLogs 请求                            return hostPtr->appendLogs(                                eb, currTerm, lastLogId, committedId, prevLogTerm, prevLogId);                          });                        }) |                        gen::as<std::vector>(),                    quorum_,                    [hosts](size_t index, cpp2::AppendLogResponse& resp) {      // Process 2: 收集到了半数节点通过                      return resp.get_error_code() == nebula::cpp2::ErrorCode::SUCCEEDED &&                             !hosts[index]->isLearner();                    })      .via(executor_.get())      .then([self = shared_from_this(),             eb,             it = std::move(iter),             currTerm,             lastLogId,             committedId,             prevLogId,             prevLogTerm,             pHosts = std::move(hosts),             beforeAppendLogUs](folly::Try<AppendLogResponses>&& result) mutable {        // Process 3: followers 真正开始进行写入        self->processAppendLogResponses(*result,                                        eb,                                        std::move(it),                                        currTerm,                                        lastLogId,                                        committedId,                                        prevLogTerm,                                        prevLogId,                                        std::move(pHosts));        return *result;      });}

Metad

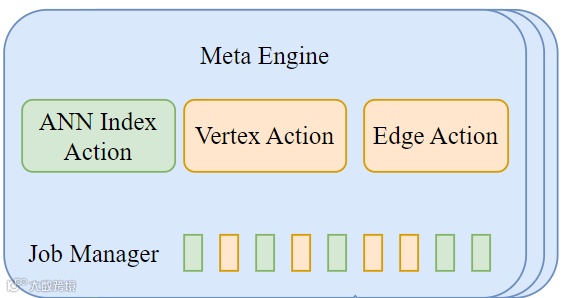

一般 Metad 主要参与 DDL 的语句执行流程，负责存储 Tag/Edge 的 Schema 以及一些索引的元数据信息。管理 ReBuild Index 等需要与 Storaged 同步的 Job.

Our Work

我们已经梳理了一条 Cypher 语句从输入到执行的完整流程，接下来我们就可以开始对 NebulaGraph 进行改动，支持向量类型以及向量存储。

NebulaGraph 的实际类型存储是以 KV 对的形式存储在 RocksDB 中的，Key 有自己特殊的结构，Value 则是属性值的二进制序列化结果。因此我们需要做两方面的工作：

设计向量类型 (Vector Data Type)：实现向量数据类型和属性、序列化和反序列化
设计向量存储 (Vector Storage)：修改存储引擎，支持向量属性的单独存储和读取，设计向量属性的 Key 和 Value 格式

为了方便后面的向量索引设计，我们将向量属性单独存储在一个 Column Family 中，其他属性存储在默认的 Column Family 中。

向量类型设计

NebulaGraph 中已经有了支持多 Value 的数据类型 List，但是我们仍然需要设计新的 Vector 类型。

原因是，向量与标准中已支持的数组在以下方面有所不同：

数组类型是一种集合类型。数组是值的集合。这些值在数组之外可能具有意义。例如，在一个电话号码数组中，每个电话号码在数组之外都有其意义。相比之下，向量的单个坐标本身在向量之外没有太多意义。
一个向量类型中的所有向量都具有相同的维度 n . 1 和 n 之间的每个坐标都是非空值。这与数组类型形成对比，数组类型通过声明的最大基数 n 来支持可变的基数，并且允许每个元素为空值。

向量类型除了==和!=，其他的算数操作均不应该支持。

Vector Value Type

Vector 类型主要由一个 std::vector<float> 组成

Vector Property Type

1. 新增属性类型，其值类型为 VECTOR (向量)。

2. 在 common.thrift 中为向量 (VECTOR) 值类型添加新模式

// Vector typestruct Vector {    1: list<double> values;} (cpp.type = "nebula::Vector")

序列化和反序列化

为 Vector 类型实现下面的接口即可

template <class Protocol>uint32_t Cpp2Ops<nebula::Vector>::write(Protocol* proto, nebula::Vector const* obj;
template <class Protocol>void Cpp2Ops<nebula::Vector>::read(Protocol* proto, nebula::Vector* obj);
template <class Protocol>uint32_t Cpp2Ops<nebula::Vector>::serializedSize(Protocol const* proto, nebula::Vector const* obj);
template <class Protocol>uint32_t Cpp2Ops<nebula::Vector>::serializedSizeZC(Protocol const* proto,                                                   nebula::Vector const* obj);

向量存储设计

我们已经梳理了一条 Cypher 语句从输入到执行的完整流程，接下来我们就可以开始对 NebulaGraph 进行改动，支持向量。

我们的目标是将向量属性存储在 NebulaGraph 的存储引擎中，NebulaGraph 默认的存储引擎是 RocksDB，同时需要支持一个 Tag/Edge 上同时存在多个向量属性。

我们的设计是将向量属性和其他属性分开存储，方便后续创建向量索引。

那么我们的工作就变成了：

修改存储引擎，支持向量属性的单独存储和读取(当前 Nebula Graph 只支持 RocksDB 的默认 Column Family)
设计向量属性的 Key 和 Value 格式

Why？

在 NebulaGraph 默认设计中，所有属性（包括标量属性、文本属性、向量属性）都存放在 Default Column Family 里，即：

Key = {tag_id, vertex_id, property_name}

Value = {encoded property value}

但这对向量属性来说有几个问题：

数据膨胀：向量数据通常是高维（如 512D 或 1024D），单条记录体积大，容易造成 LSM-tree 写放大和 Compaction 压力；
访问模式不同：普通属性多为点查或条件过滤，而向量属性读取通常是批量读取或扫描式（构建索引时需要读所有向量）；
Scan 效率低：向量索引构建时需要扫描所有向量数据，若与普通属性混存，读取时会带来大量无用数据的 IO 开销和解析开销

所以我们决定将向量属性单独存储在一个 Column Family 里，其他属性继续存储在 Default Column Family 里。

存储引擎修改

所有的属性都是存在 RocksDB 中的 KV 对中，一般属性的 Key 由 partId + tagId/edgeId + vertexId + propId 组成，Value 则是属性值的二进制序列化结果。

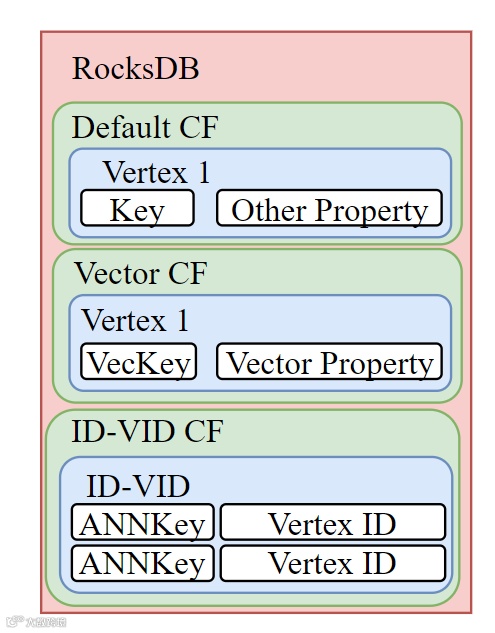

如下图所示，我们可以利用 RocksDB 的 Column Family 功能，将向量属性单独存储在一个 Column Family 中，其他属性存储在默认的 Column Family 中。

这里的 ID-VID Column Family 是后续创建向量索引时需要的，这里先不详细介绍。

有趣的是，RockDB 支持多 Column Family 需要先使用默认列族打开 RocksDB，然后创建其他列族并获取这些列族的句柄（CF handles）。接着关闭数据库，再使用多个列族句柄重新打开该数据库。

// We need first open the db with default column family, then create the other column families.// Last we reopen the db with all column families.rocksdb::Options singleCFOptions(dbOptions, cfDescriptors[0].options);initRocksdbOptions(singleCFOptions, spaceId, vIdLen);status = rocksdb::DB::Open(singleCFOptions, path, &db);
size_t cfCount = cfDescriptors.size();for (size_t i = 0; i < cfCount; ++i) {  if (cfDescriptors[i].name == NebulaKeyUtils::kDefaultColumnFamilyName) {    continue;  }  rocksdb::ColumnFamilyHandle* handle = nullptr;  status = db->CreateColumnFamily(cfDescriptors[i].options, cfDescriptors[i].name, &handle);  if (!status.ok()) {    LOG(FATAL) << "Failed to create column family " << cfDescriptors[i].name << ": "                << status.ToString();  }}delete db;db = nullptr;cfHandles_.clear();status = rocksdb::DB::Open(dbOptions, path, cfDescriptors, &cfHandles_, &db);

向量 Key 和 Value 格式

我们设计向量属性的 Key 格式为 type + partId + tagId + vertexId + propId，可以区分单个 Tag 中的向量属性。Value 则是 vector data type 的二进制序列化结果。

这样的设计可以支持一个 Tag 中有多个 vector 属性
不同的 tag 或属性可以用不同的 propId 区分，不会相互影响

VectorTagKey: () 里面是字节数type(1) + partId(3) + vertexId(*) + tagId(4) + propId(4)
VectroEdgeKey:type(1) + partId(3) + srcId(*) + edgeType(4) + edgeRank(8) + dstId(*) + propId(4) +placeHolder(1)
