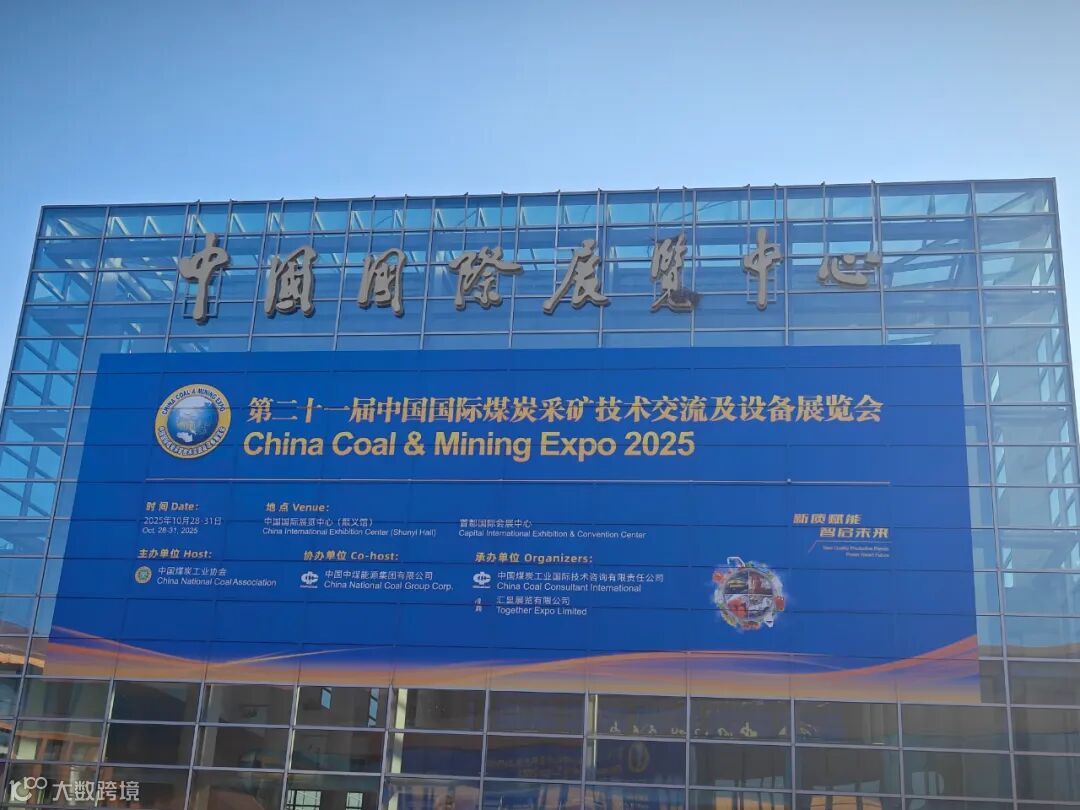

在第二十一届中国国际煤炭采矿技术交流及设备展览会圆满落幕之际，三款MEMS陀螺定向短节产品备受行业关注。这些产品以其高精度、强抗干扰能力和紧凑设计，旨在解决复杂环境下的精准定向与姿态测量难题。
本次重点展示的ER-MNS-09开孔定向仪专用MEMS寻北仪、ER-Gyro-15矿用测井定向短节与ER-Gyro-19矿用随钻测量定向短节三款产品，均基于高精度的三轴MEMS陀螺仪与三轴MEMS加速度计，采用捷联惯性测量系统架构。
共同的核心优势在于“自寻北”能力——通过内置的高精度MEMS陀螺仪感知地球自转角速度分量来确定真北方向，彻底摆脱了对地磁场的依赖，从而在充满套管、钻杆或强电磁干扰的井下、矿区及管道内部环境中，提供稳定可靠的方位基准。
同时，全固态设计赋予了它们强大的抗冲击、抗振动能力，体积紧凑、功耗低，完美适配现代钻探设备对前端测量仪器小型化、高可靠性的严苛要求。
ER-MNS-09
开孔定向仪专用MEMS 定向短节

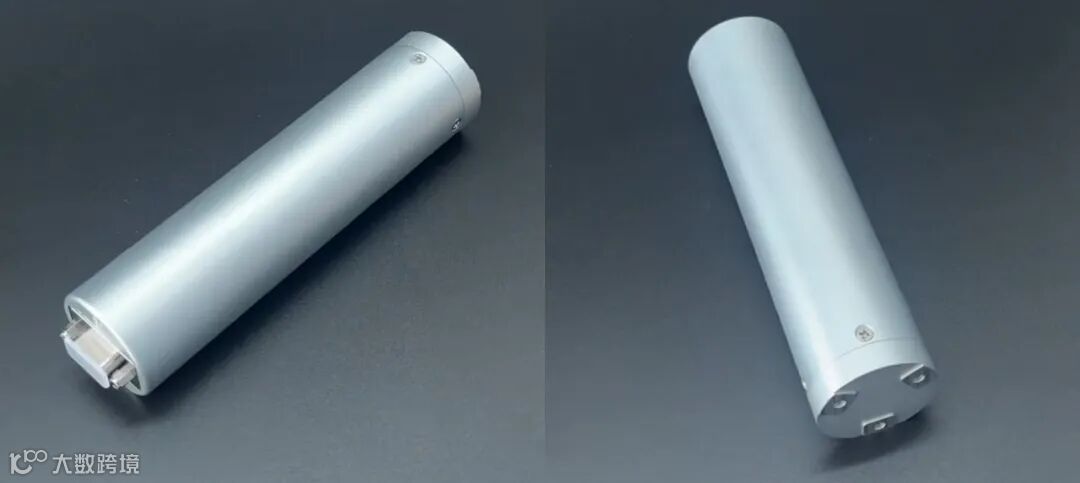

ER-MNS-09是一款采用圆柱体设计的MEMS陀螺定向短节，其核心使命是为定向钻孔和开孔作业提供精确的初始基准方向。
设计与集成：其直径仅为30mm，长度120mm的紧凑型圆柱体设计，使其能够轻松嵌入钻探设备前端的狭小空间，例如探管、钻杆内。
技术性能：该产品在静态基座下，仅需5分钟即可完成寻北过程。其方位角精度根据型号不同，可达1°或0.5°，姿态测量精度高达0.2°，倾角测量范围覆盖-85°至+85°。它以100Hz的高更新率实时输出载体的姿态与方位信息，并能在20分钟内保持极高的方位角与姿态精度，确保钻进过程的轨迹可控。
ER-Gyro-15
矿用测井定向短节

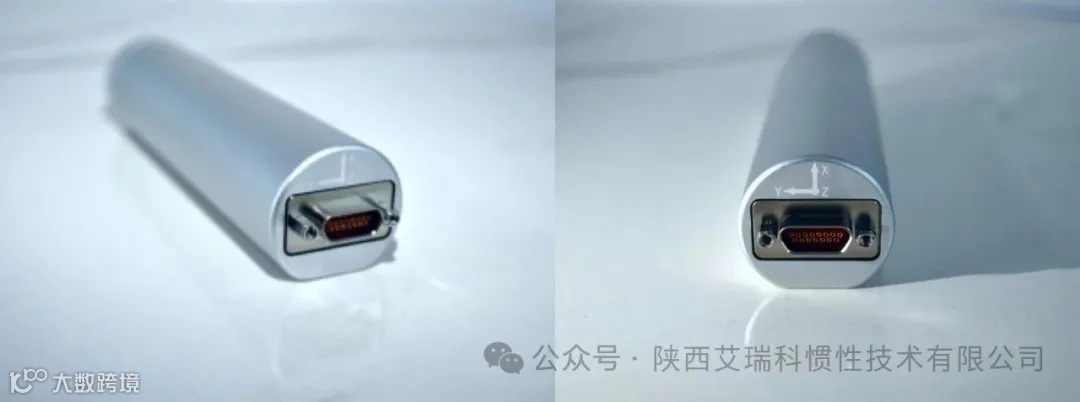

ER-Gyro-15定位于随钻测量市场，旨在为动态钻井过程提供连续、高精度的井眼轨迹参数。
核心突破：ER-Gyro-15成功解决了传统陀螺测井工具在小井斜角段难以输出有效方位角的技术瓶颈。即使在井斜角很小的情况下，它依然能稳定输出方位角（精度在3°以内）和工具面角，确保了全井段测量的连续性。在随机振动环境中能动态保持方位角、井斜角和工具面角的精度。
性能与配置：ER-Gyro-15提供30秒快速对准和90秒精确对准两种模式，方位角精度分别为1°和0.5°。其陀螺工具面角精度表现为1°/secL，井斜角测量精度可达0.1°。为了适配不同的探管内部空间，它提供了直径25.4mm和30mm两种尺寸选项，长度均为120mm。
应用场景：它广泛应用于石油天然气测井、地质勘探钻探设备的实时指向与导向，以及各类管道轨迹的精确测量与控制。
ER-Gyro-19
矿用随钻测量短节
ER-Gyro-19能原位替代磁通门，专注于以最小的改造代价，实现从磁通门技术到陀螺技术的跨越式升级。
颠覆性兼容设计：其最大的技术特色在于电气接口和机械结构与传统磁通门定向短节完全兼容。用户无需修改现有探管或测井系统的任何硬件，即可进行原位直接替换，极大降低了设备升级的成本与复杂性。
极致紧凑与高性能：在兼容的前提下，ER-Gyro-19将宽度压缩至极致的19mm，长度为136.8mm，截面积极小。它同样具备在小井斜条件下的有效测量能力，并在随机振动环境中能动态保持方位角、井斜角和工具面角的精度。其工作温度上限可达125℃，能适应极端的井下环境。
应用场景：它是套管井、受磁干扰井段以及所有传统磁通门测斜仪无法可靠工作的环境下的最佳替代方案，尤其适用于石油测井、随钻测量系统的高精度定向需求。
第二十一届中国国际煤炭采矿技术交流及设备展览会最后一天，三款爆款产品的技术实力已获行业高度关注！诚邀各位行业同仁抓紧最后时机莅临A5馆 A521艾瑞科展位，近距离观摩产品实物、深度交流技术细节与场景应用方案。
