基体法兰草图偏移
简化建模第一步
以往痛点：创建基体法兰需要先建立基准面，绘制草图轮廓，步骤繁琐。
2026优化：现在可直接从草图基准面进行偏移，支持等距偏移、基于面或顶点定位，大大简化了初始设置流程。
优化意义：减少前期准备工作，让设计师更专注于设计本身，提高建模效。

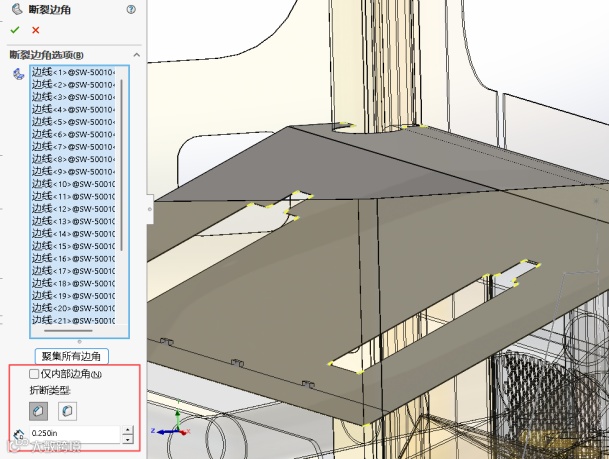

内外边角一体化处理
边角处理新纪元
功能升级：边角剪裁功能从外部边角扩展至内部边角，实现全边角覆盖。
操作简化：“仅内部边角”功能一键选择，可快速选中所有内部边角，避免手动逐个选择的繁琐。
设计价值：特别适用于复杂钣金件设计。
智能方程式管理
告别冗余报错
革命性改进：删除特征或草图时，可同步删除关联方程式，避免报错困扰。
应用场景：在设计迭代过程中，无需再手动清理无效方程式，保持模型整洁。
注意要点：目前该功能仅在零件环境中可用。

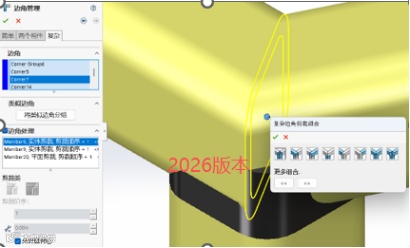

结构系统边角处理
交互体验大提升
界面革新：重新设计的交互界面，预览效果更加直观清晰。
实用价值：复杂边角的剪裁组合处理变得更加简单可靠，减少误操作概率。

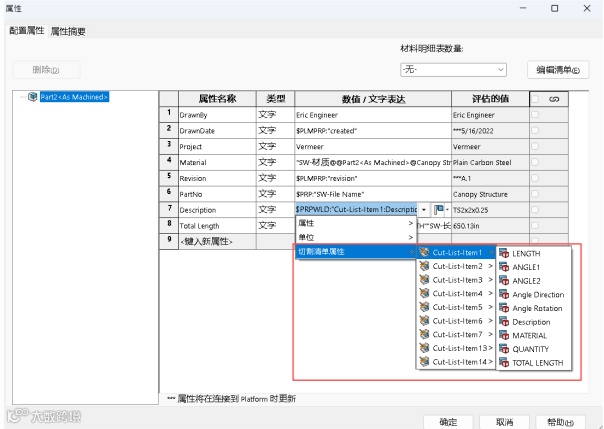

属性关联自动化
数据管理智能化
重大突破：零件配置属性可直接引用切割清单属性，建立自动关联。
PDM、PLM、ERP等系统集成优势：解决了管理系统无法直接读取切割清单属性的历史难题。
维护便利：切割清单修改后，相关属性自动更新，确保数据一致性。
三维坐标定点
参考点创建更自由
创建方式创新：无需依赖现有几何图形，直接通过X、Y、Z坐标值创建参考点。
应用扩展：为高级配合、测量分析提供更精确的定位支持。
边界框
方向定义更灵活
定向控制：可通过坐标系自定义边界框方向，不受几何体变化影响。
标准化价值：确保模型在生命周期内保持一致的参考方向。
