Qi无线充电采用感应充电技术，将电力从充电站传输到兼容设备，无需物理连接器或电缆。由WPC管理的Qi标准确保不同无线充电产品之间的互作性。以下是 Qi v1.3 标准的核心特征：
Qi v1.3 标准的关键特性
- 认证
：确保充电设备与接收器在传输电力前进行通信，确认兼容性和安全性。 - 合规测试增强
：通过简化测试流程降低开发成本，确保产品符合高可靠性和安全标准。 - 高级异物检测（FOD）：
当检测到金属物体时，防止充电器和设备之间的电力传输，通过降低过热或损坏的风险提升安全性。
Ansys在Qi无线充电中的作用
Ansys Maxwell是一款强大的仿真工具，用于设计和分析电磁及机电器件。对于Qi无线充电系统，Maxwell可以模拟充电线圈的电磁行为，预测不同设计的热和结构影响，并优化系统以实现最大效率和安全性。 然后你可以将Ansys Maxwell的电磁分析——包括线圈中的电磁损耗（固体损耗、litz绕组损耗等）、铁芯（滞后损耗）、屏蔽体和永磁体（感应涡流损耗）——集成到Ansys Icepak中，分析热性能。
模拟能力：
- 电磁场仿真
：麦克斯韦有限元法（FEM）准确模拟了Qi充电线圈产生的电磁场，实现了精确的设计和优化。 - 热分析
：与Ansys Icepak的集成为系统内部的热难题提供了洞察，帮助设计者减少热量相关问题，确保运行的可靠性。 - 系统效率优化：利用降阶模型（ROM）预测系统在不同条件下的性能，提升设计质量和效率。
在ANSYS Maxwell中模拟Qi无线充电
步骤1：访问气无线电力传输系统库
组件库导航：
- 通过导航到开启查看。
View > Component Libraries -

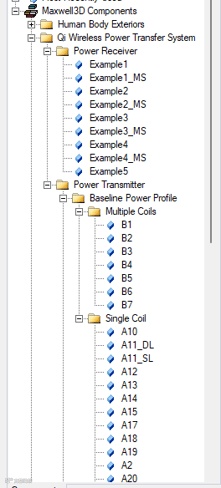

在组件库树中，找到Qi无线电力传输系统模型。 -
直接拖拽选中的模型到建模器窗口。
使用3D组件库浏览器：
- 前往打开组件对话框。
Draw > 3D Component Library > Browse... - 点击查看可用的库，并选择Qi无线电力传输系统型号。
SysLib -
通过选择组件查看详细图片和描述。
步骤2：建立仿真模型
组件插入：
- 在组件库窗口双击模型，或点击浏览对话框，查看“插入3D组件”对话框。
Open - 查看 、 和 标签页，了解所选组件的规格和需求。
ParametersImageInfo 编辑组件：
- 要自定义组件，将其设计文件从目录复制到你的或目录。
SysLibPersonalLibUserLib -
打开你个人库复制的文件，做必要的编辑。
