PCB仿真

如今无线射频设备的日益复杂性增加了对大型复杂PCB设计的准确高效仿真的需求。在设计过程早期识别和预测潜在问题，可节省资源、时间和资金。SIwave帮助你建模、仿真并验证现代高性能电子中典型的高速通道和完整的电力传输系统。它准确提取多千兆SERDES和内存总线，为各种设计提供产品签约合规性。SIwave对完整配电网络（PDN）的全波提取技术，使你能够验证噪声裕度，并通过低压设计中的自动解耦分析确保阻抗曲线得到满足。

概述

在本博客中，我们将利用ANSYS电子桌面（AEDT）中的HFSS 3D布局工具，在PCB模型上建立串行通道。 通过AEDT的布局接口生成眼图，使用ANSYS SIwave和ANSYS Nexxim瞬态求解器，绕过创建独立电路原理图或网表的需求。

工作流程

本次演示的工作流程包括以下步骤：

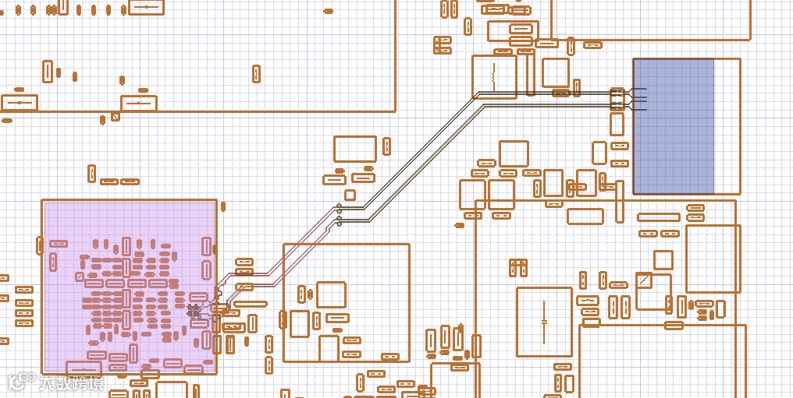

• TX_TMDS1_P/N（数据）

• TX_TMDS2_P/N（数据）

添加眼源和终端

要创建眼图，我们需要添加眼源并连接到控制器。

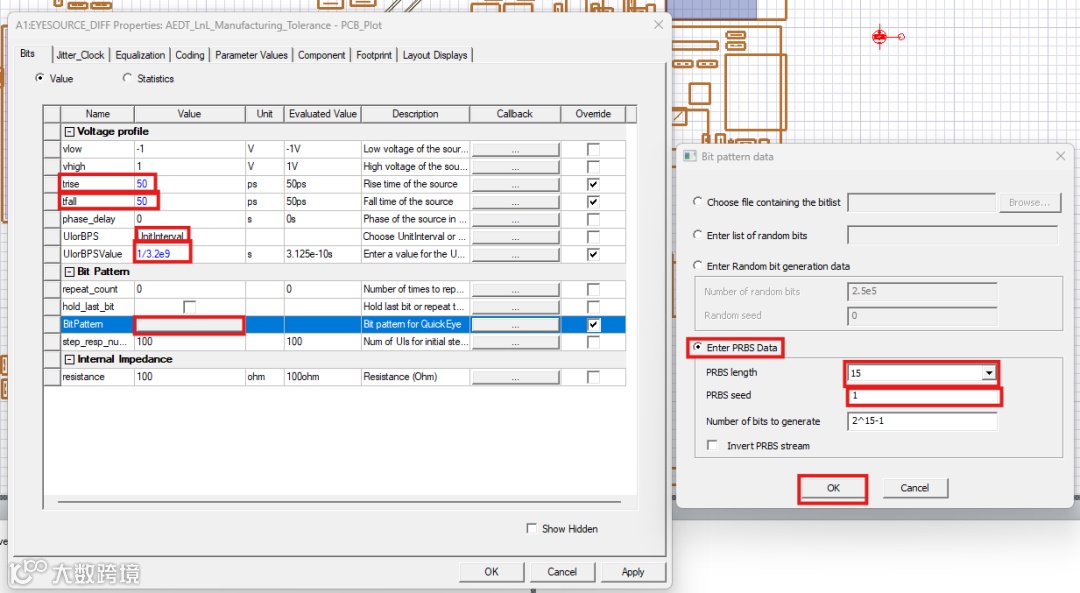

• 三重合= 50 ps。
• 跌落 = 50 ps。
• UIorPBS到UnitInterval
• UIorBPSValue 到 UI，取值为 1/3.2 G。
• 点击 BitPattern 按钮，即可打开 Bit 模式数据对话框


• 在位模式数据对话框集中：
• 通过输入PRBS数据的单选按钮
• PRBS长度至15
• PRBS种子转为1
• 点击确定以关闭位模式数据对话框

在添加两个眼源后，我们需要将它们连接到控制器。为了说明这一点：

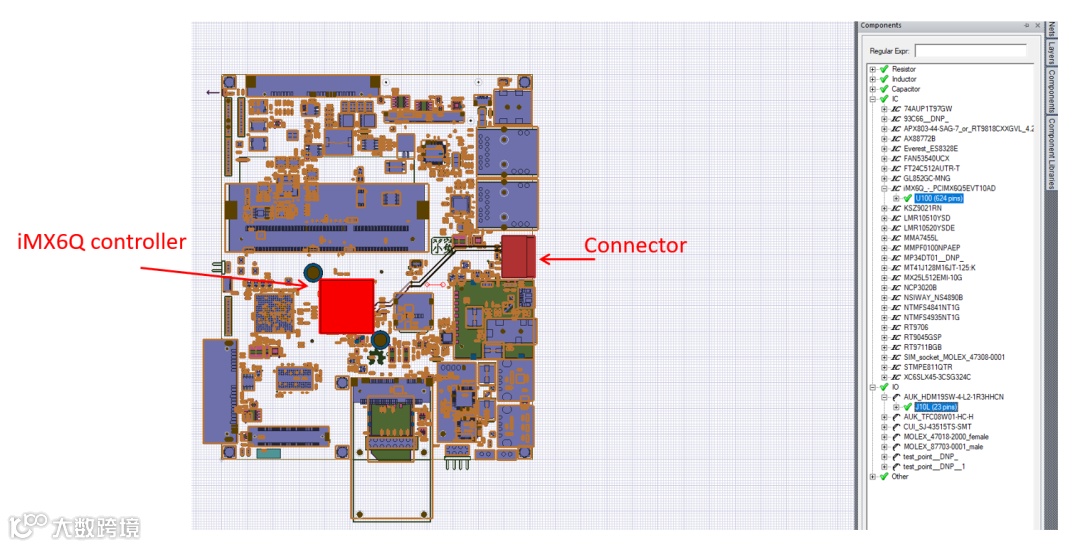

• 选择第一个源，然后长按Ctrl键，选择U100 iMX6Q控制器。

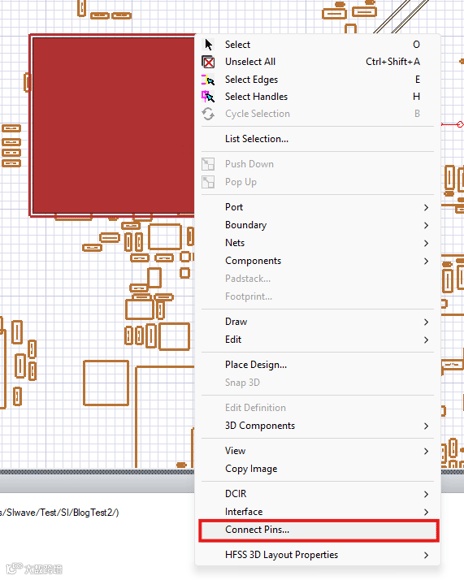

• 右键点击并选择“连接引脚......”，这会打开“引脚连接”对话框

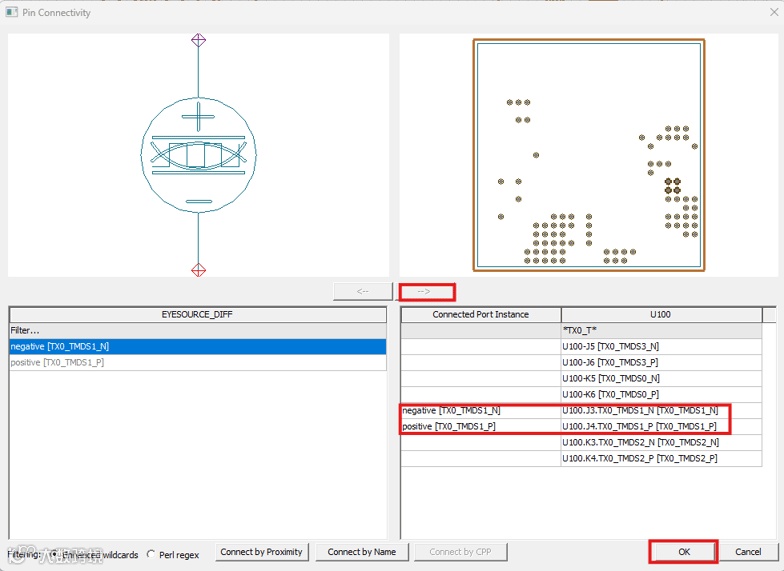

• 在针脚连接对话框中，U100列，在筛选器中......section，输入*TX0_T*并点击回车，下选信号列表
• 在EYESOURCE_DIFF栏中，选择负面
• 在U100栏中，选择U100。J3。TX0_TMDS1_N[TX0_TMDS1_N]
• 点击 --> 按钮映射它们
• 在EYESOURCE_DIFF栏中，选择正值
• 在U100栏中，选择U100。J4。TX0_TMDS1_N[TX0_TMDS1_P]
• 点击 --> 按钮映射它们
• 点击确定以关闭针脚连接对话框
