SIwave 提供了多种方法来对 PCB 板进行特性描述，并推导电源完整性（PI）或信号完整性 SI 目的的 S 参数。
标准SYZ求解器——采用结合2.5维矩法（MoM）、二维有限元素法和三维矩法的混合方法。它还依赖于轨迹、通孔、分裂平面和条纹场的解析模型。这大大加快了仿真速度，尤其是对于大型PCB设计。
标准SYZ求解器带HFSS区域——与标准类似，但部分部分使用HFSS FEM求解器求解。
PSI SYZ 求解器——采用带有棱镜元素的完整3D FEM引擎。它更准确——尤其是针对复杂几何形状、高频内容和微观尺度特征（如IC级结构）——但速度明显较慢。
3D布局——在SIwave中使用3D布局意味着在PCB的每个位置使用HFSS求解器，从而为用户提供更准确的S参数结果。该求解器仍然使用Siwave内部的Phi网格。求解所需时间远长于标准求解甚至PSI求解器。

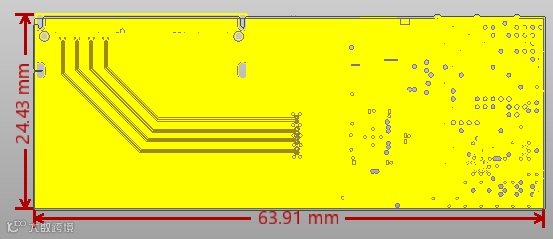

SIwave 支持从多种格式导入 ECAD 数据，包括 EDB、IPC-2581、ODB++ 等。加载ECAD文件后，检查几何体以确保所有走线和分量均存在。
端口可以通过多种方式添加：
手动地
使用 PI 向导

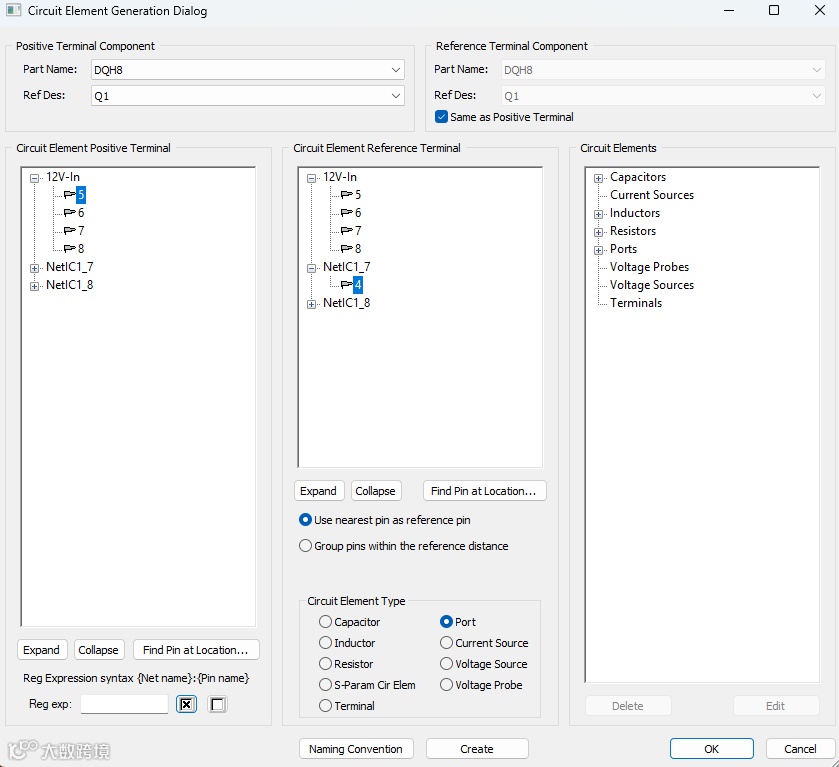

通过在组件上生成端口：工具 →在组件上生成电路元件
通过在网络上生成端口：在选定网络上生成端口→工具
要在3D Layout中模拟射频线路及其回传路径，选择所需的网络并定义区域范围。
或者，选择自动范围距离并点击“自动绘制区域范围”。
端口和仿真区域准备好后，启动3D布局求解器。您可以：

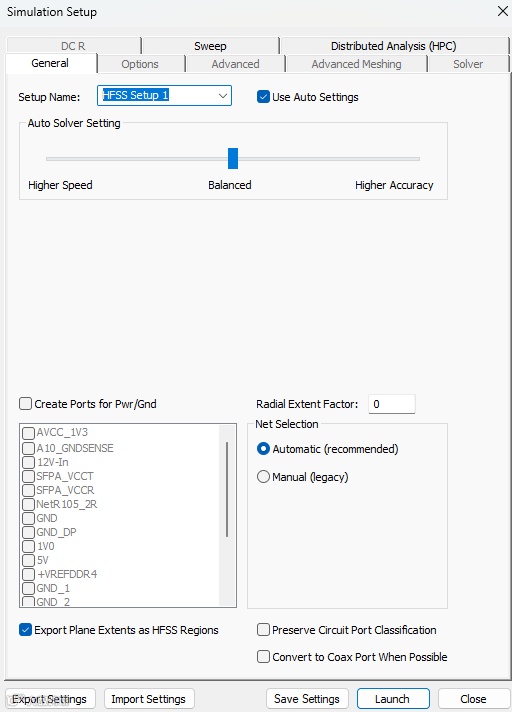

使用自动模拟设置，或者

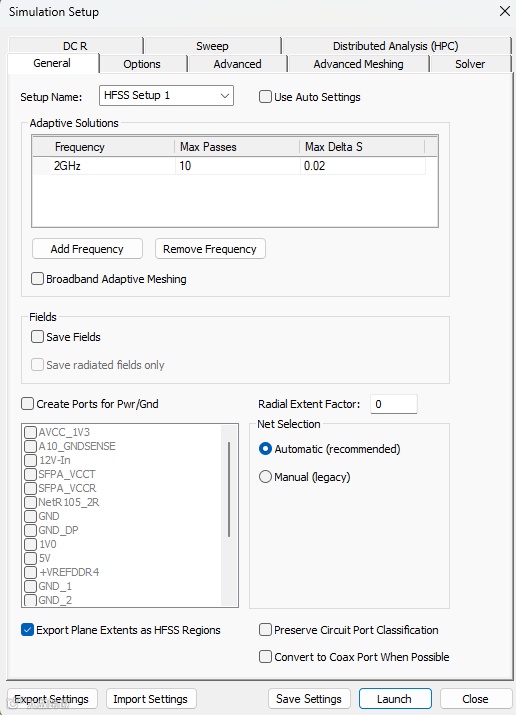

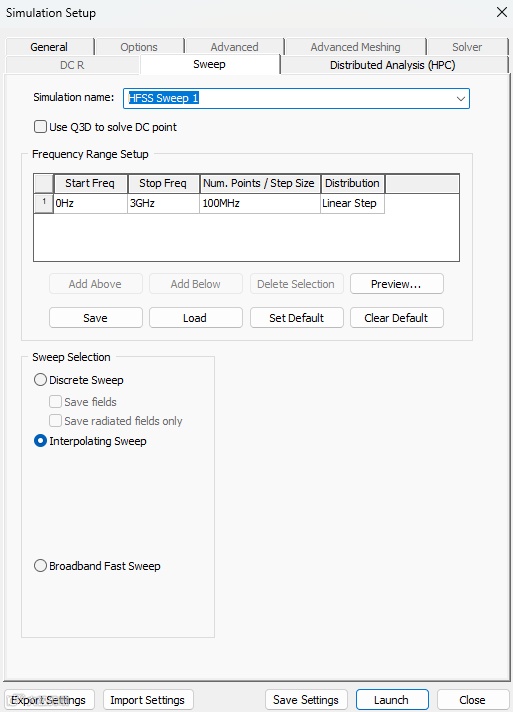

手动控制自适应频率并定义感兴趣的频段。

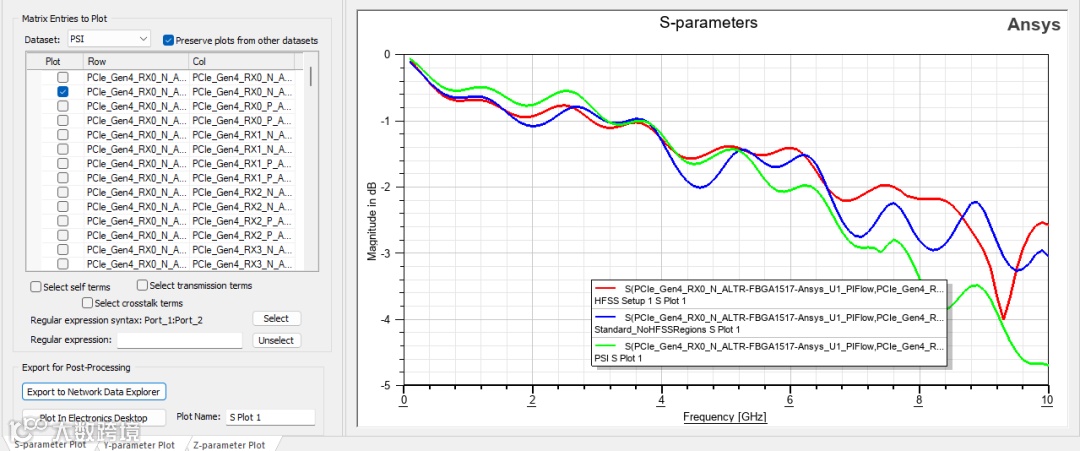

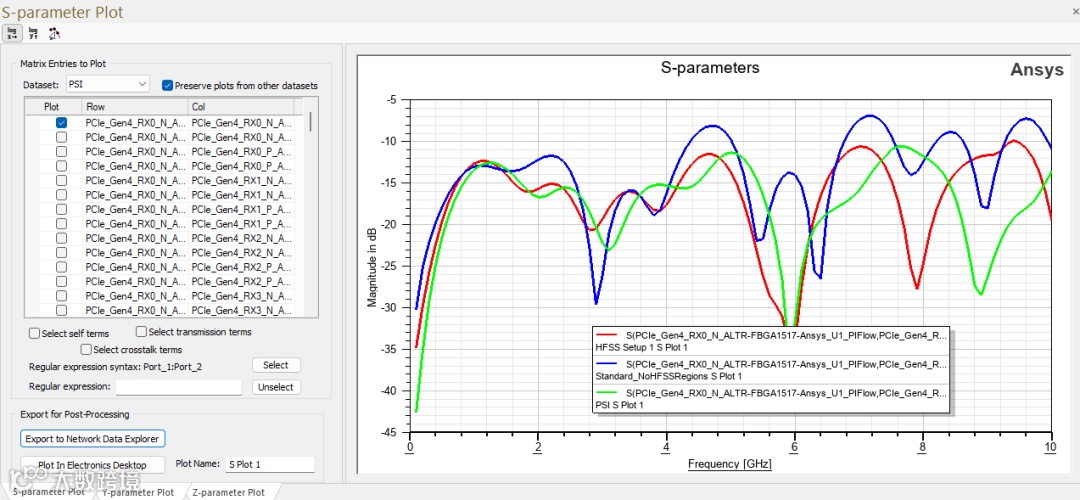

运行解答前，确认每个元件在预期频率范围内的有效模型。然后开始模拟，查看生成的图表和数据。PSI结果与3D Layout求解器的结果非常一致。就运行时间而言，3D 布局求解器大约需要60分钟，PSI求解器大约25分钟，标准SYZ求解器大约1分钟完成。
