HFSS 3D Layout中的切口子设计允许工程师有选择地提取和分析PCB布局中的特定部分。这种有针对性的方法可以加速仿真，简化复杂的计算，并提高设计和分析工作流程的整体效率。在本教程中，我将演示如何使用切口子设计功能在 HFSS 3D 布局中提取 PCB 的一部分。让我们开始吧！
概述
让我们考虑以下 PCB，您可以在示例文件夹中找到它：
首先，请进入“布局”标签。确保激活图层设置为“轮廓”，你也可以通过图层窗口中选择“轮廓”图层旁边的单选按钮来实现。

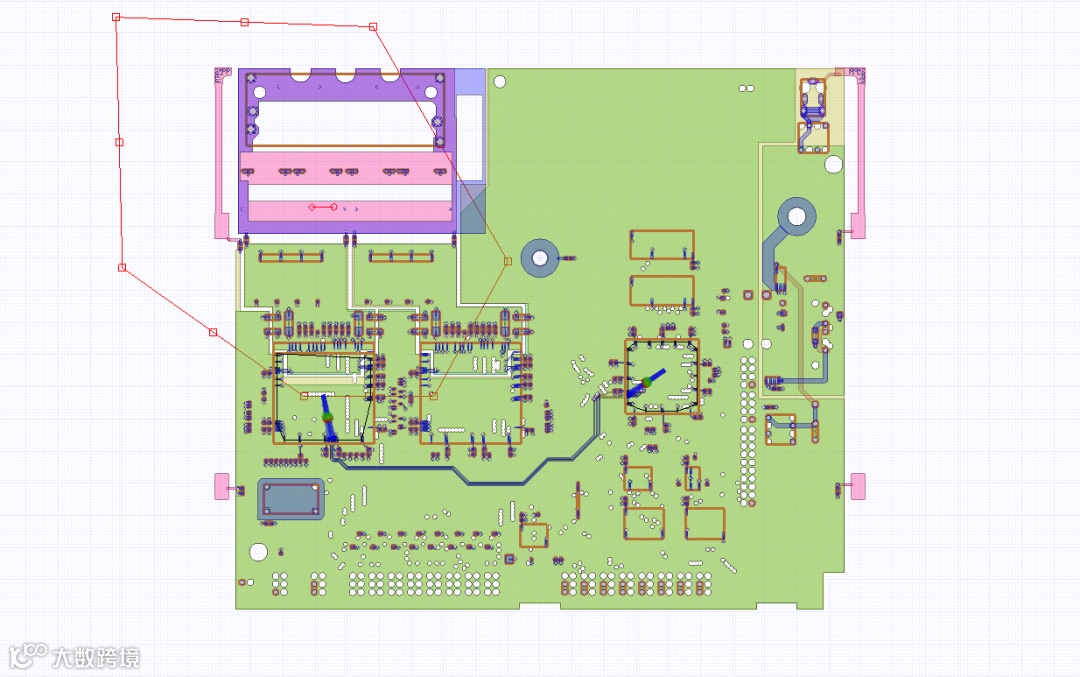

接下来，你需要在想要提取的区域周围画一个形状;这个形状将定义切割区域。例如，你可以用多边形工具勾勒出想要的截面轮廓。

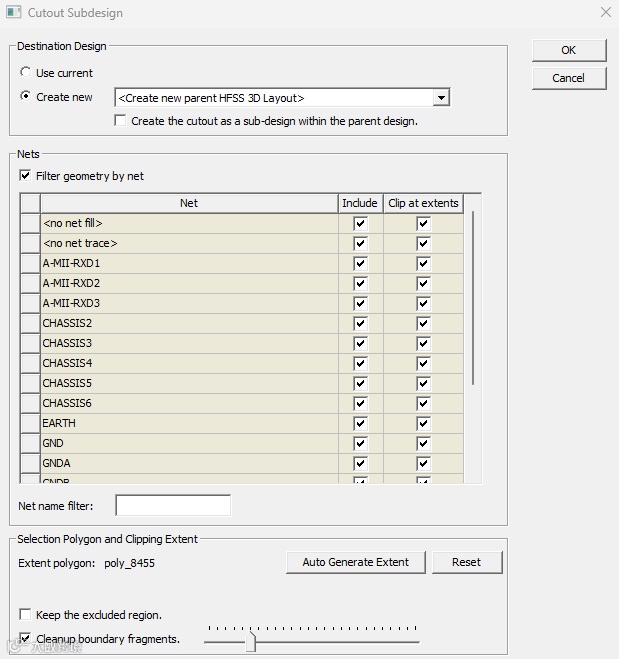

定义好形状后，点击“剪裁”。这个动作会打开切割子设计窗口，你可以控制各种切割属性。你可以选择使用当前设计，或通过选择“创建新设计”来创建新的。此外，你还可以选择将切口作为父设计中的子设计来设计。

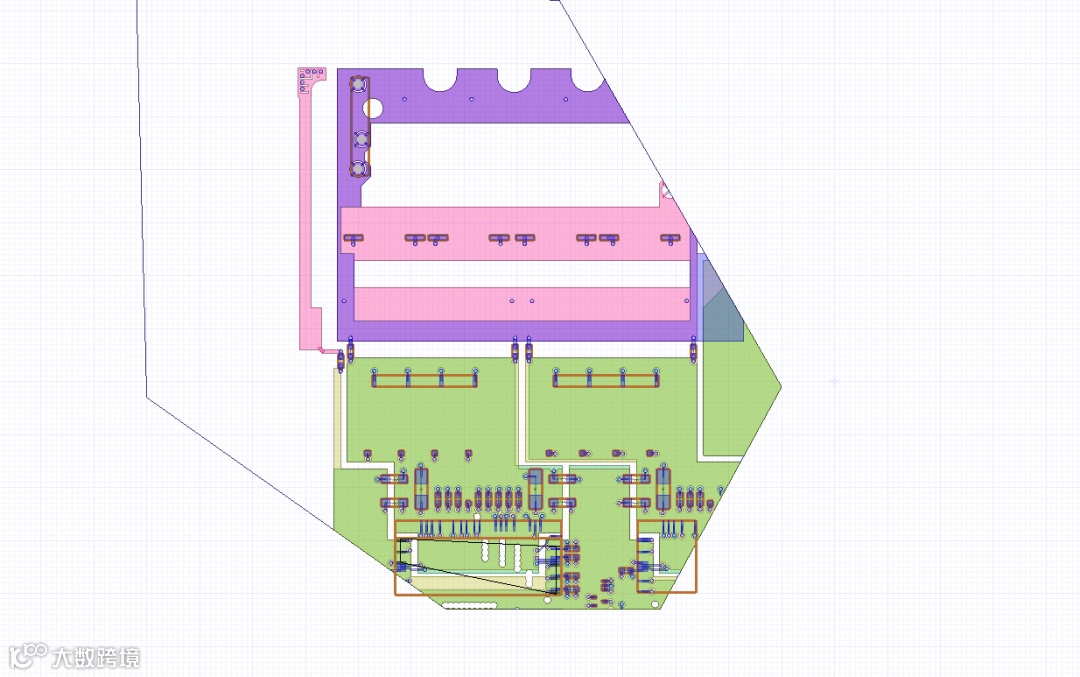

配置好切割物属性后，点击“确定”完成切割。你现在会在项目管理器中看到一个新的设计。这个新设计涵盖了你想要提取的PCB的特定部分。
