SIwave 提供两种功率完整性 PI（SYZ）求解器：标准 SYZ 求解器和 PSI SYZ 求解器（PSI = 功率/信号完整性）。主要区别如下：
标准SYZ求解器——采用结合2.5维矩法（MoM）、二维有限元素法和三维矩法的混合方法。它还依赖于轨迹、通孔、分裂平面和条纹场的解析模型。这大大加快了仿真速度，尤其是对于大型PCB设计。
PSI SYZ 求解器——采用带有棱镜元素的完整3D FEM引擎。它更准确——尤其是针对复杂几何形状、高频内容和微观尺度特征（如IC级结构）——但速度明显较慢。
PSI SYZ 求解器的工作流程
工作流程与标准求解器相同。用户必须手动或通过PI向导定义端口。

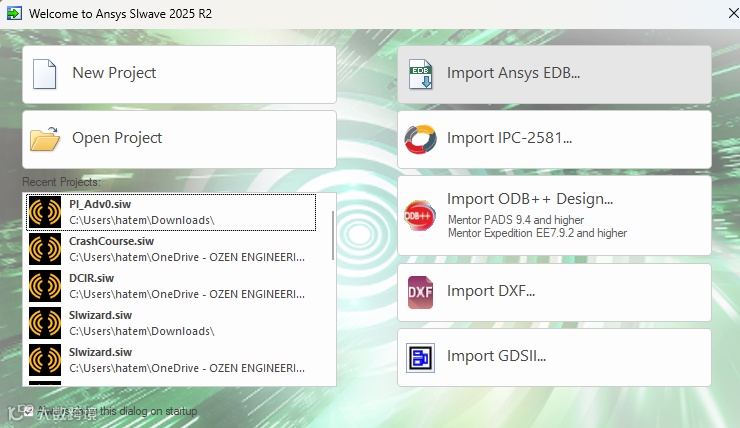

1. 使用任何支持的格式（EDB、IPC-2581、ODB++）加载PCB模型。

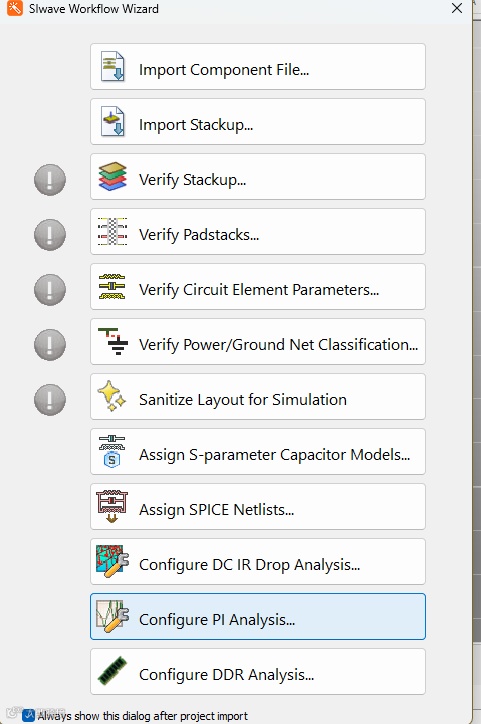

2. 启动PI向导（橙色图标）并选择PI向导

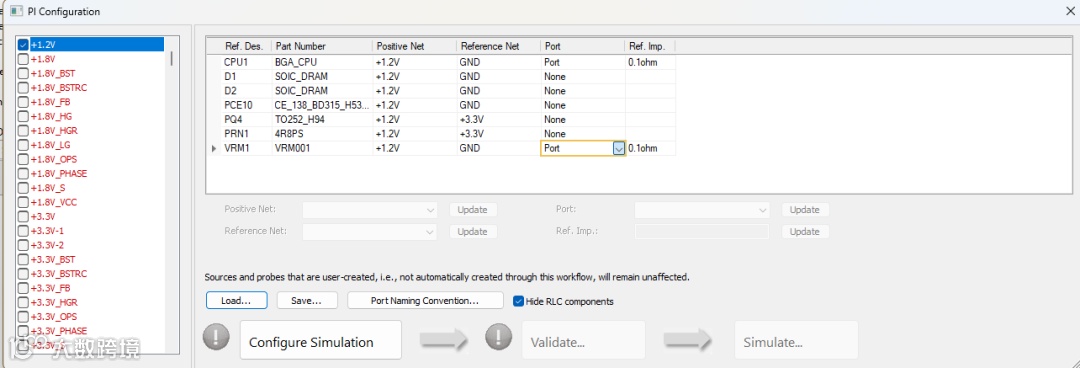

3. 选择要分析的电源平面或射频线路。在端口栏中添加端口。
功率平面使用0.1 Ω参考阻抗。
射频线路用50 Ω。
4. 如果选择了多个电源网或信号网，保存该设置。点击配置，然后验证。SIwave会自动放置端口。你可以在“主电路元件参数”栏目>查看。
端口也可以通过主页标签页的端口图标手动添加端口。
求解与比较结果

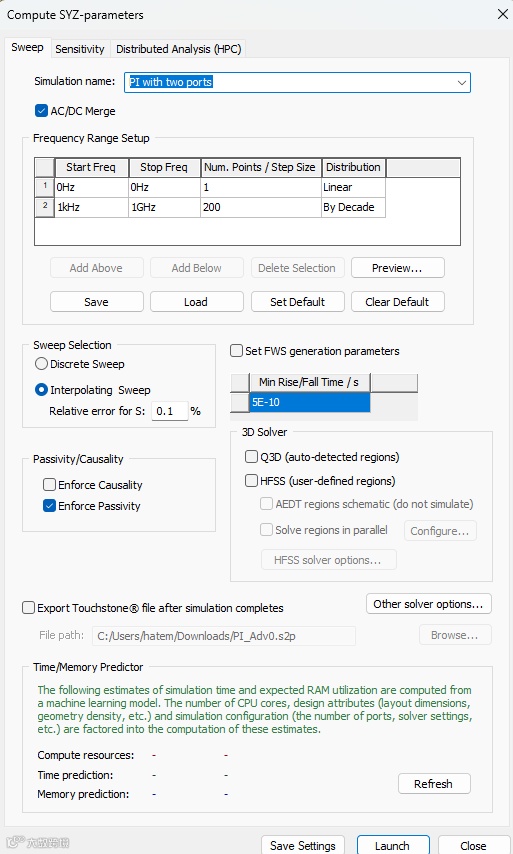

切换到模拟标签，选择标准SYZ，然后求解。
2. 使用结果面板查看结果。
如果面板不可见，请在“查看>工作区>结果”中启用。

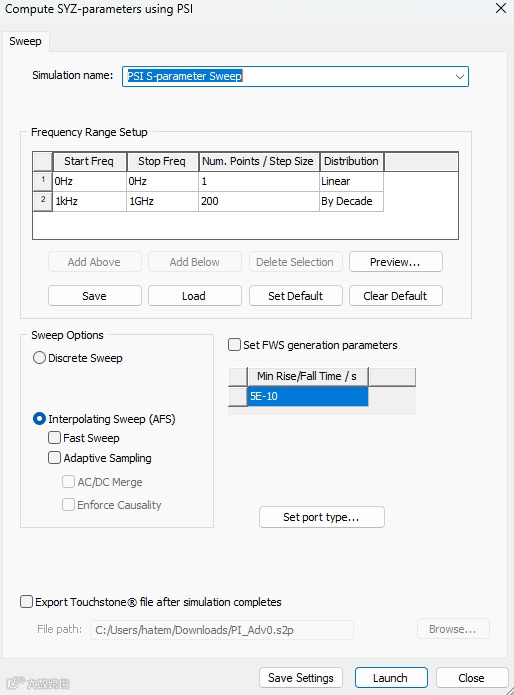

然后选择PSI SYZ求解器，应用同样的设置，再次求解。

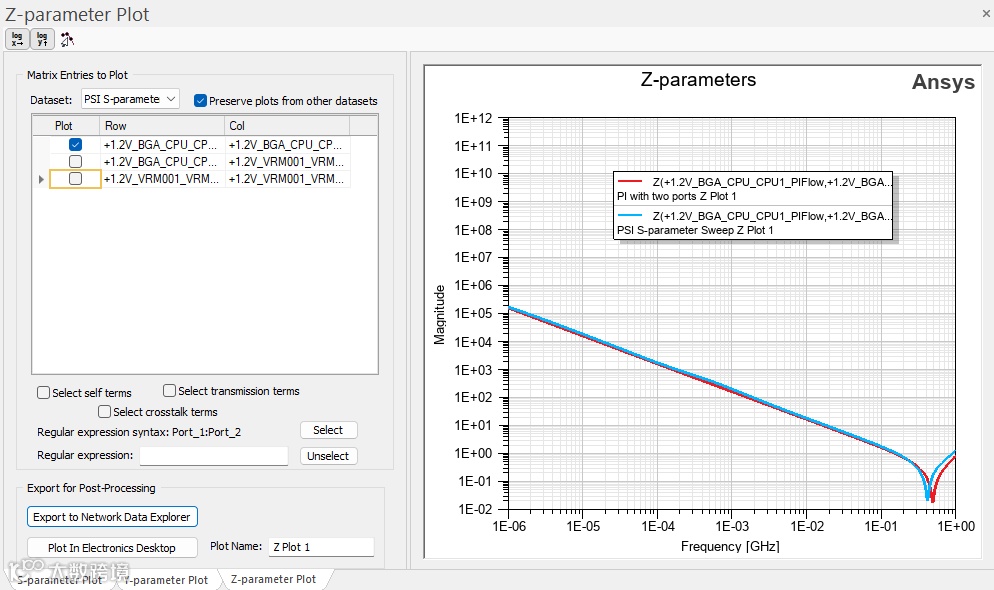

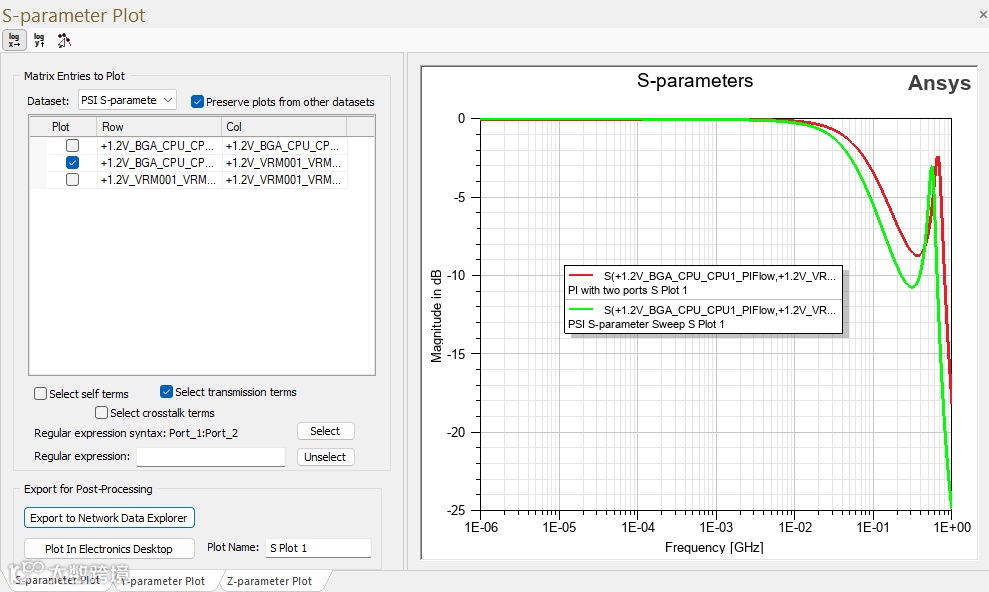

比较两个数据集：
右键点击结果图，选择“地块大小”。
启用“保留其他数据集中的图”。
将数据集选择器更改为PSI SYZ结果。
结果总结
在这个例子中：

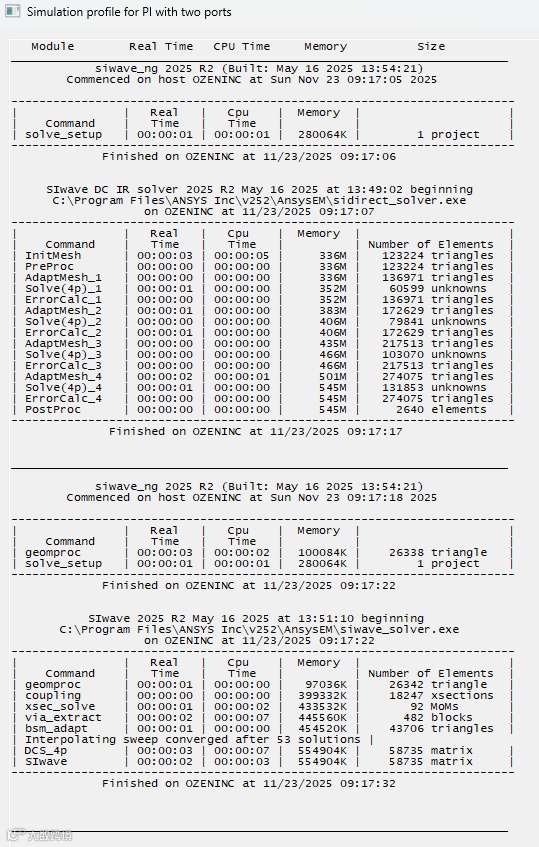

标准SYZ求解器在27秒内完成。
PSI SYZ求解器完成时间约为60秒，时间大约是之前的两倍。
这些图展示了两种求解器在性能与准确度上的权衡。
