本博客展示了使用涡流求解器进行的Ansys Maxwell研讨会，并展示了一个简单的盘放置在线圈上方的例子。线圈在盘中感应涡流，导致欧姆损耗。在这种装置中，正弦波500赫兹电流被施加在一个八圈螺旋线圈上，该线圈置于铸铁盘下方。
三维几何：

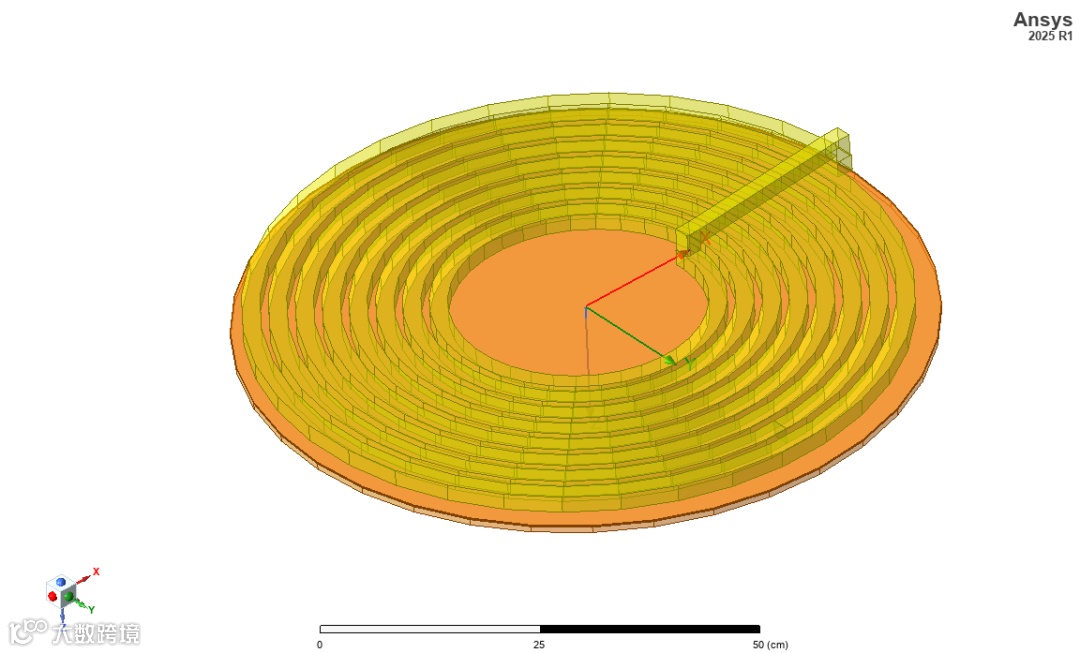

最终几何形状如下所示。线圈通过用户自定义的原语被分配为铜线圈，而盘片则为铁线圈。

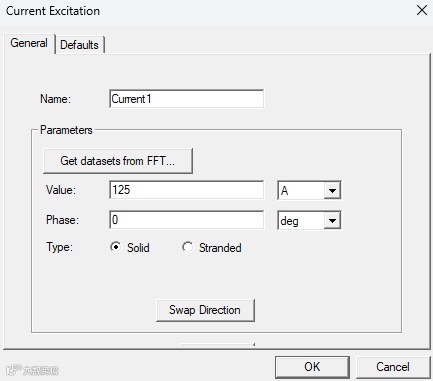

线圈端子施加125 A（固体型）激磁电流。
对于铸铁板，计算出的表皮深度约为0.24厘米。为了有效解析表皮深度而不产生过多元素，在0.125厘米和0.25厘米深度处创建了额外的表面。这确保了皮肤深度区域至少有两层网格元素。

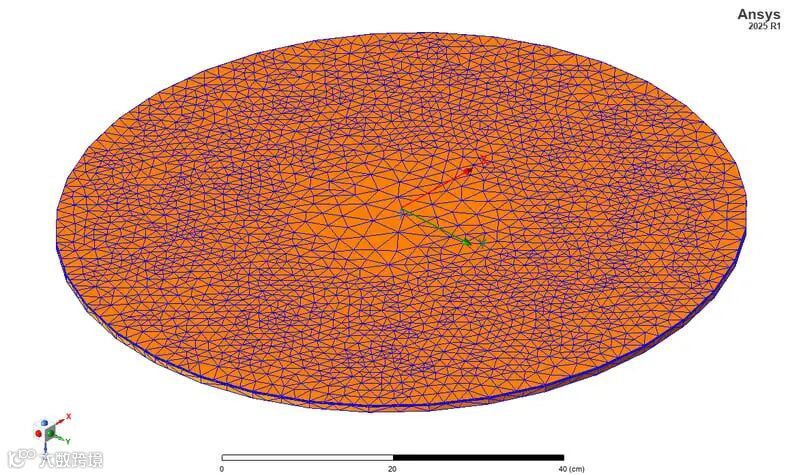

盘上的网格显示出自适应网格的效果，盘底加层处网格密度更高。
欧姆损耗计算：

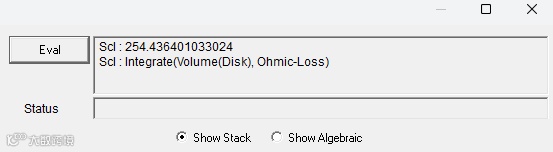

使用场计算器计算，盘中的欧姆损耗约为254瓦。
电流密度向量图和盘上的欧姆损耗分布如下所示：

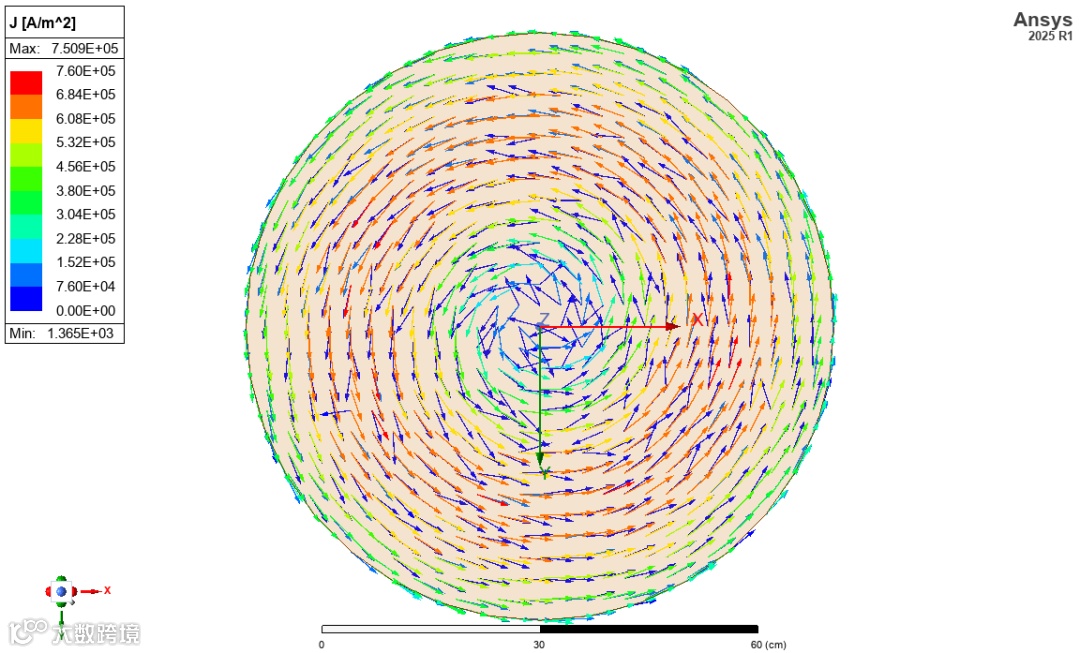

电流密度向量图

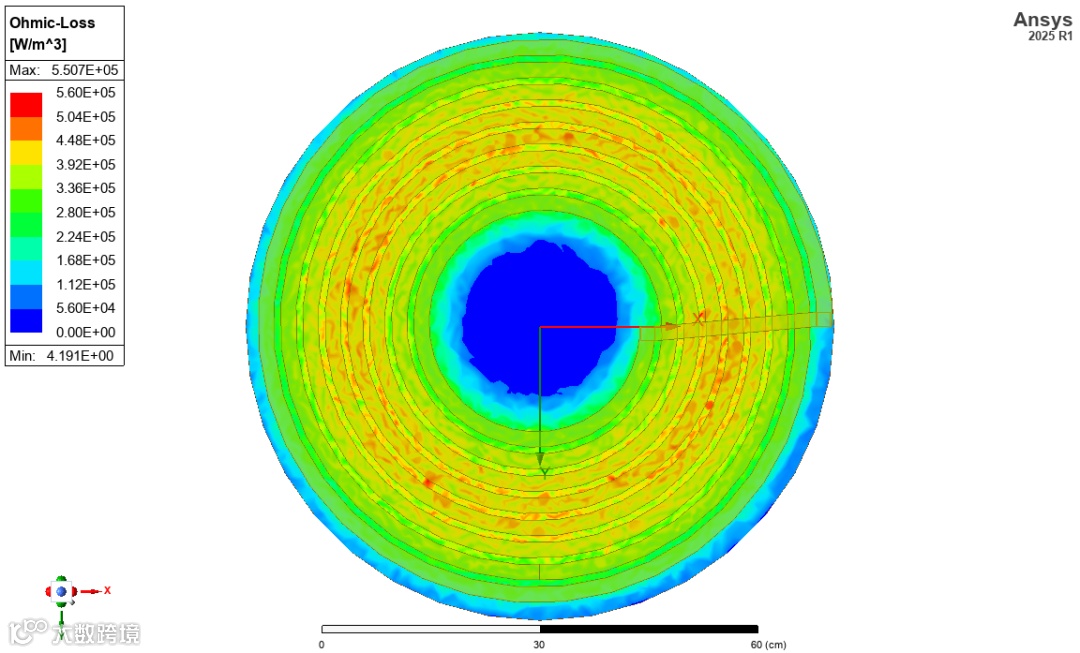

磁盘上的欧姆损耗分布
