【TIA每周新应用】之温室环境控制系统

艾德小提示TIAPLC

2025-07-04

转载请注明出处

知识小卡片

TIA100 是基于西门子自动化框架的标准化机器应用集锦，适用于多行业多机型，如包装、物流、食品饮料、智慧农业、电子电池等。各应用中包含从PLC、HMI到驱动产品的整体TIA 解决方案，帮助您实现项目的快速开发。

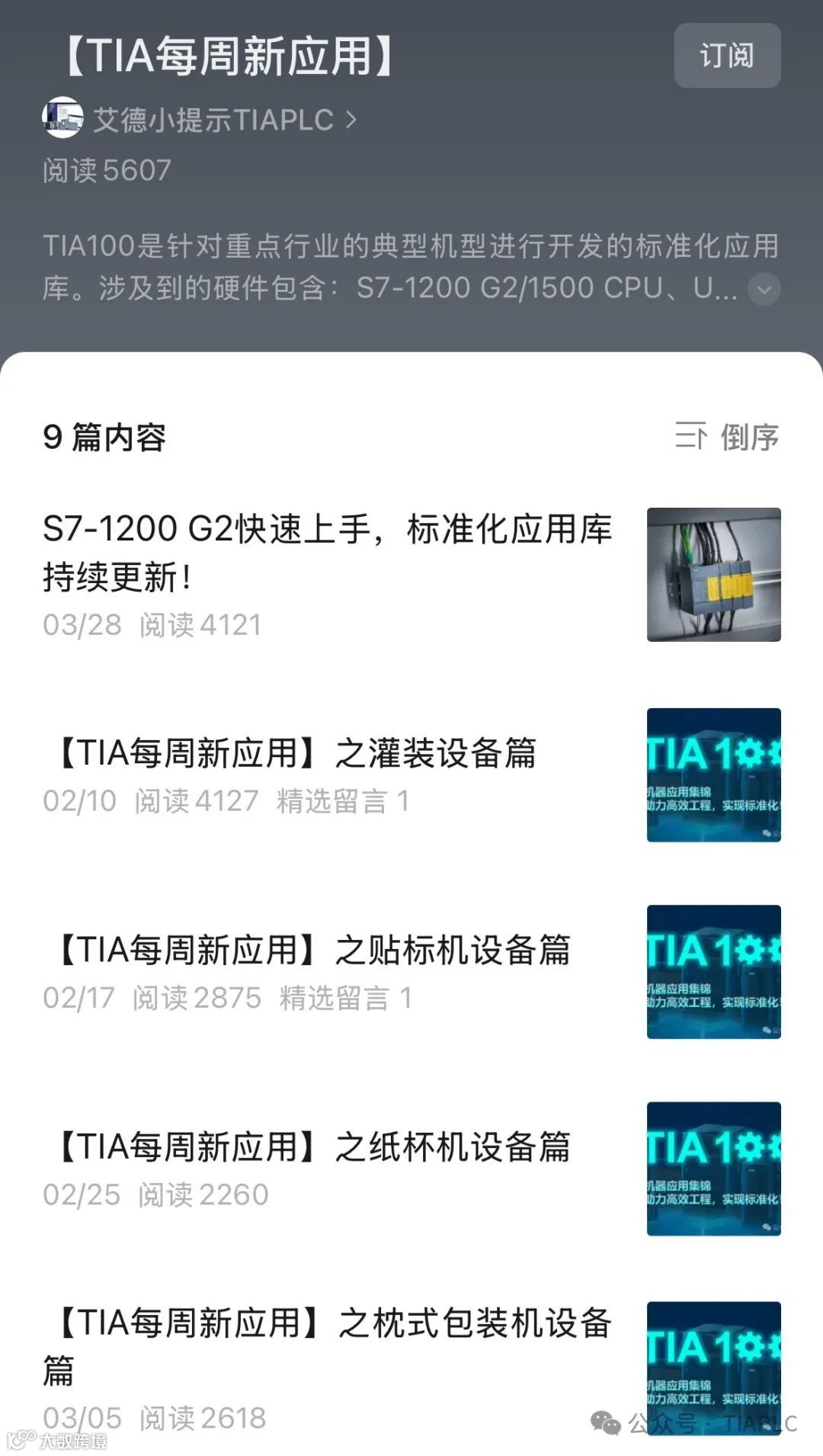

更多【TIA100】应用，可点击合集查看：

温室环境控制系统是现代农业科技的重要组成部分，通过集成传感器、自动化控制、物联网、人工智能等技术，实现对温室内部环境参数（如温度、湿度、光照、二氧化碳等）的精准控制与智能调控，为作物生长提供最佳的环境条件，提高产量和品质，推动农业生产的现代化与智能化。

温室环境控制系统主要功能：

自动检测温室内外相关环境参数
根据检测温度湿度等控制相关设备
实时监控温室环境控制系统的运行状态
发出故障报警并自动进行故障诊断

本应用采用PLC作为整个控制系统的控制器，对温室内外环境参数进行检测，通过和设定参数进行对比，编程实现对温室内相关设备进行智能化控制，具有故障诊断和预警功能，提高了系统的可靠性。

针对温室环境控制系统，本应用中包含使用S7-1200 G2 CPU、Unified Basic Panel等产品的TIA解决方案。

硬件及软件需求

► 硬件要求

S7-1200 G2
MTP1200 Unified Comfort/Basic Panel

► 软件要求

TIA Portal V20及以上

功能介绍

温室环境控制系统主要包括：

循环风扇
遮阳帘
侧窗
通风窗
保温棉被
温度传感器
湿度传感器
光照强度传感器
风速传感器等

其中温湿度传感器、光照强度传感器、风速传感器通过模拟量模块接入到PLC中；循环风扇、遮阳帘、侧窗、通风窗、保温棉被等通过PLC的输出点控制接触器，实现设备的启停或正反转。

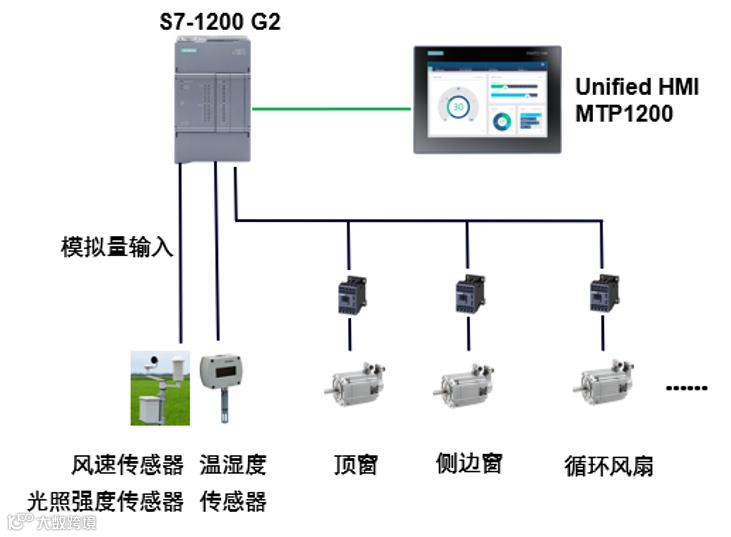

温室环境控制系统中通风窗控制示意图如下：

程序架构

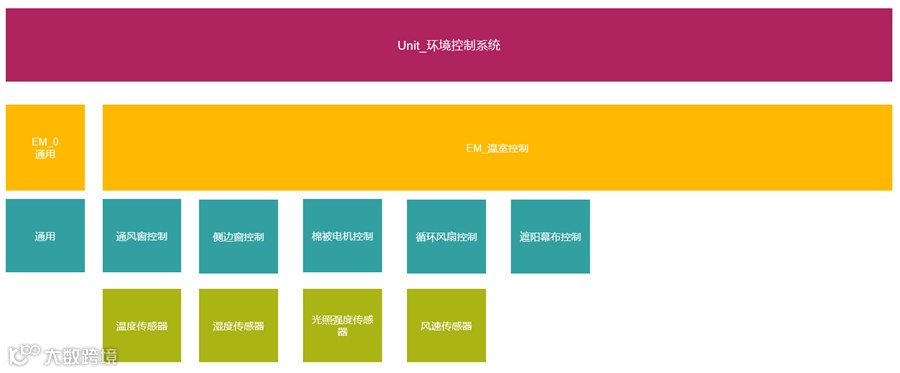

温室环境控制系统的程序框架基于Automation Framework Basic 自动化框架基础版开发，严格遵循ISA88标准，将设备层划分为CM（控制模块）、EM（设备模块）和Unit（单元模块）三大层级。这种模块化设计不仅使设备的功能和性能能够灵活组合与配置，还能更好地适应不同客户的生产需求和应用场景，显著提升了设备的可扩展性和可维护性。

在本应用中，设备的具体划分如下：
