【TIA每周新应用】之养殖负压通风系统

艾德小提示TIAPLC

2025-06-27

转载请注明出处

知识小卡片

TIA100 是基于西门子自动化框架的标准化机器应用集锦，适用于多行业多机型，如包装、物流、食品饮料、智慧农业、电子电池等。各应用中包含从PLC、HMI到驱动产品的整体TIA 解决方案，帮助您实现项目的快速开发。

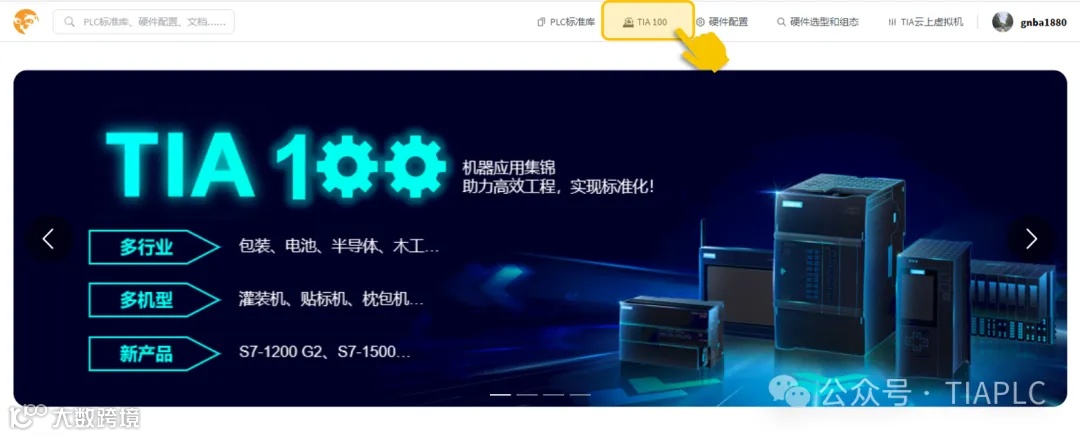

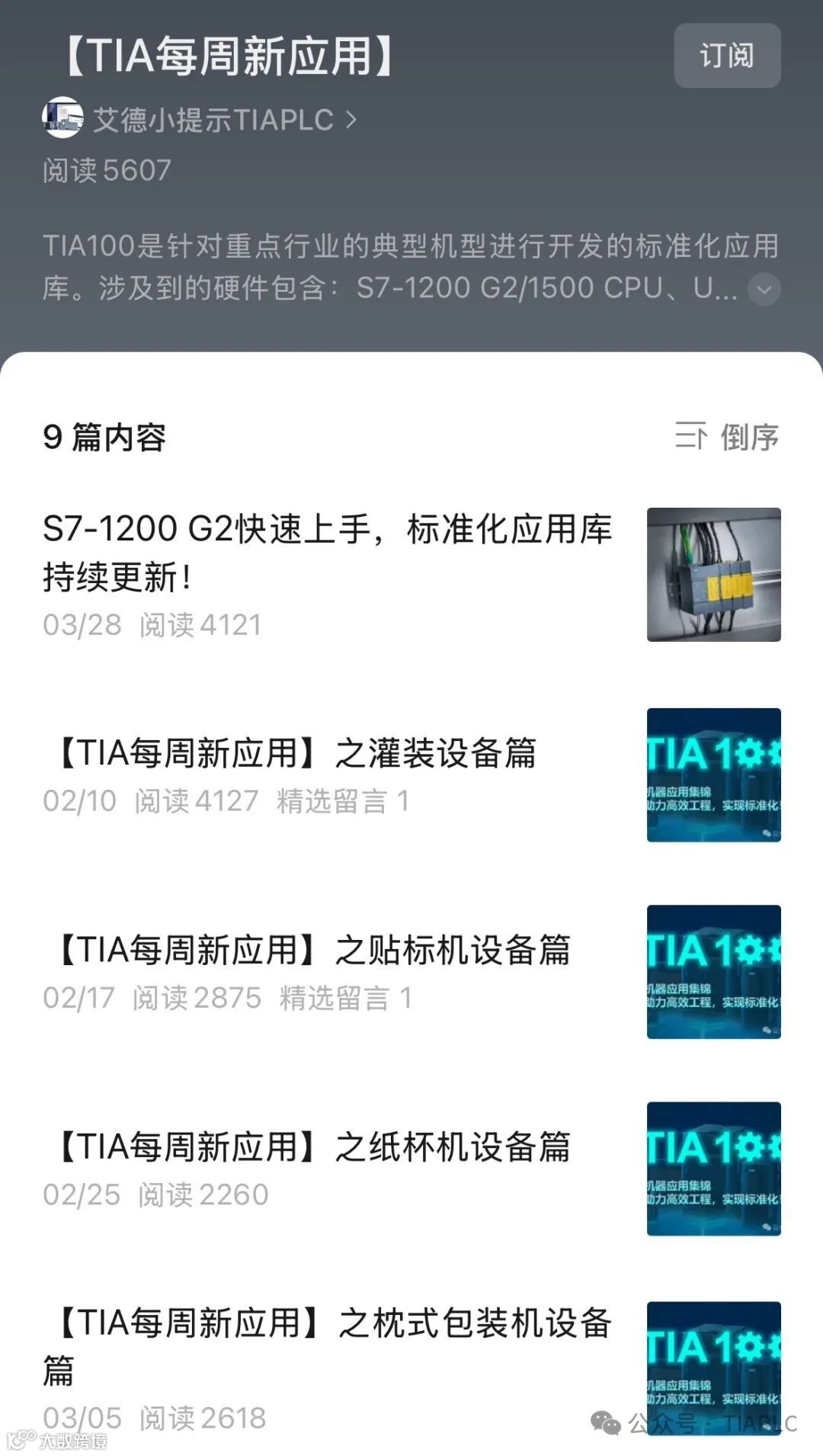

更多【TIA100】应用，可点击合集查看：

随着我国生猪养殖业的发展及养殖技术的进步，生猪养殖模式正逐步地从以粗放的家庭散养模式为主过渡到以规模化、工厂化的封闭式养殖模式为主。而在封闭式地养殖舍中，环控器承担了通风、降温、监控并调节舍内环境参数的核心功能。

本应用示例即是基于国内养猪舍负压通风模式的典型场景所打造的，以简单易用为使用目标的养殖环控器。应用中使用了包括S7-1200 G2 CPU、Unified Panel等TIA解决方案。

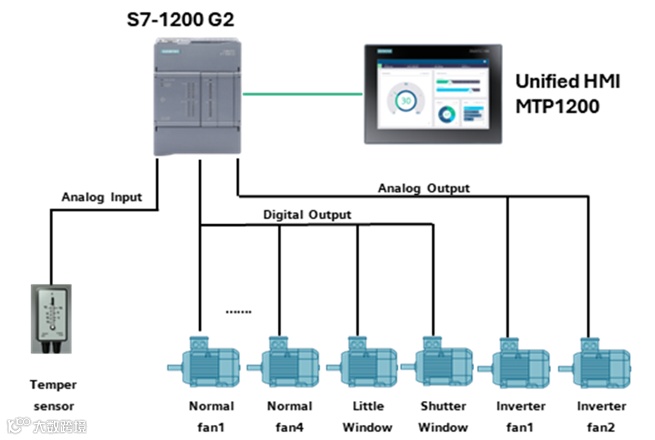

硬件及软件需求

► 硬件要求

S7-1200 G2
MTP1200 Unified Comfort/Basic Panel

► 软件要求

TIA Portal V20及以上

功能介绍

本环控器着眼于单舍的控制，可以独立设置4组恒速风机、2组调速风机和1组冷却水泵；支持1组小窗和1组百叶窗开度的自动控制；内置1组模拟量输入作为温度传感器的接入，并可依据实际情况扩展更多。

为了尽量提升通风效果的精准与平滑，环控器在控制上采用了等级通风的方式，并且可以通过设置温度曲线、等级限制表、湿帘曲线等实现对不同日龄的生猪更灵活的舍内环境控制。

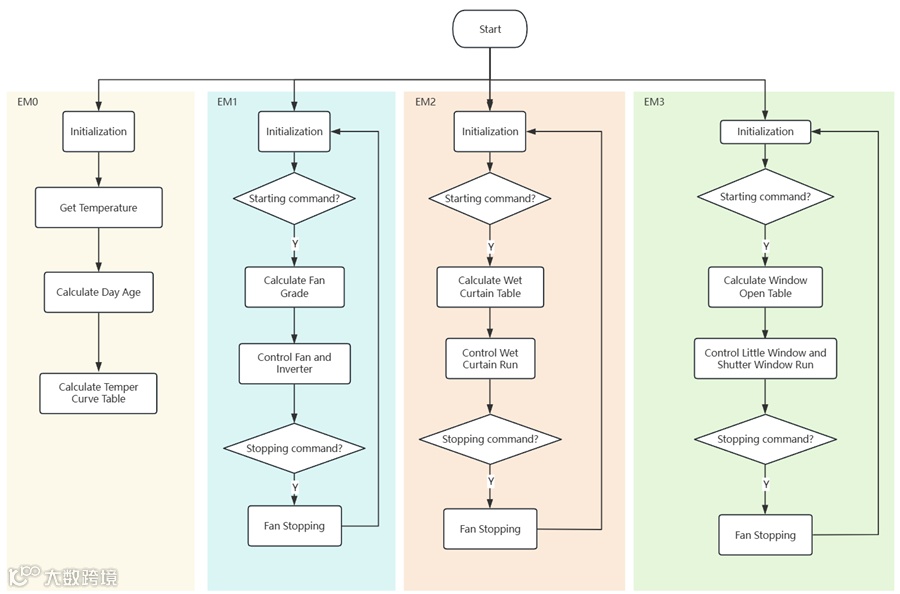

系统的工作流程如下图：

程序架构

养殖负压系统的程序框架基于Automation Framework Basic 自动化框架基础版开发，严格遵循ISA88标准，将设备层划分为CM（控制模块）、EM（设备模块）和Unit（单元模块）三大层级。这种模块化设计不仅使设备的功能和性能能够灵活组合与配置，还能更好地适应不同客户的生产需求和应用场景，显著提升了设备的可扩展性和可维护性。

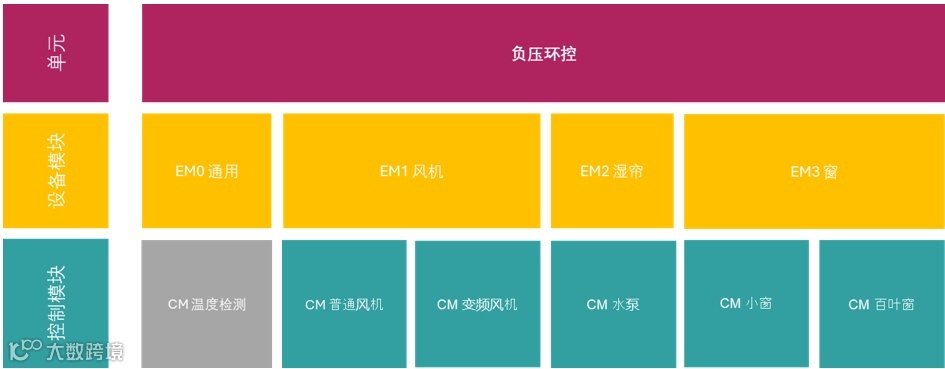

在本应用中，设备的具体划分如下：
