知识小卡片

TIA100 是基于西门子自动化框架的标准化机器应用集锦，适用于多行业多机型，如包装、物流、食品饮料、智慧农业、电子电池等。各应用中包含从PLC、HMI到驱动产品的整体TIA 解决方案，帮助您实现项目的快速开发。

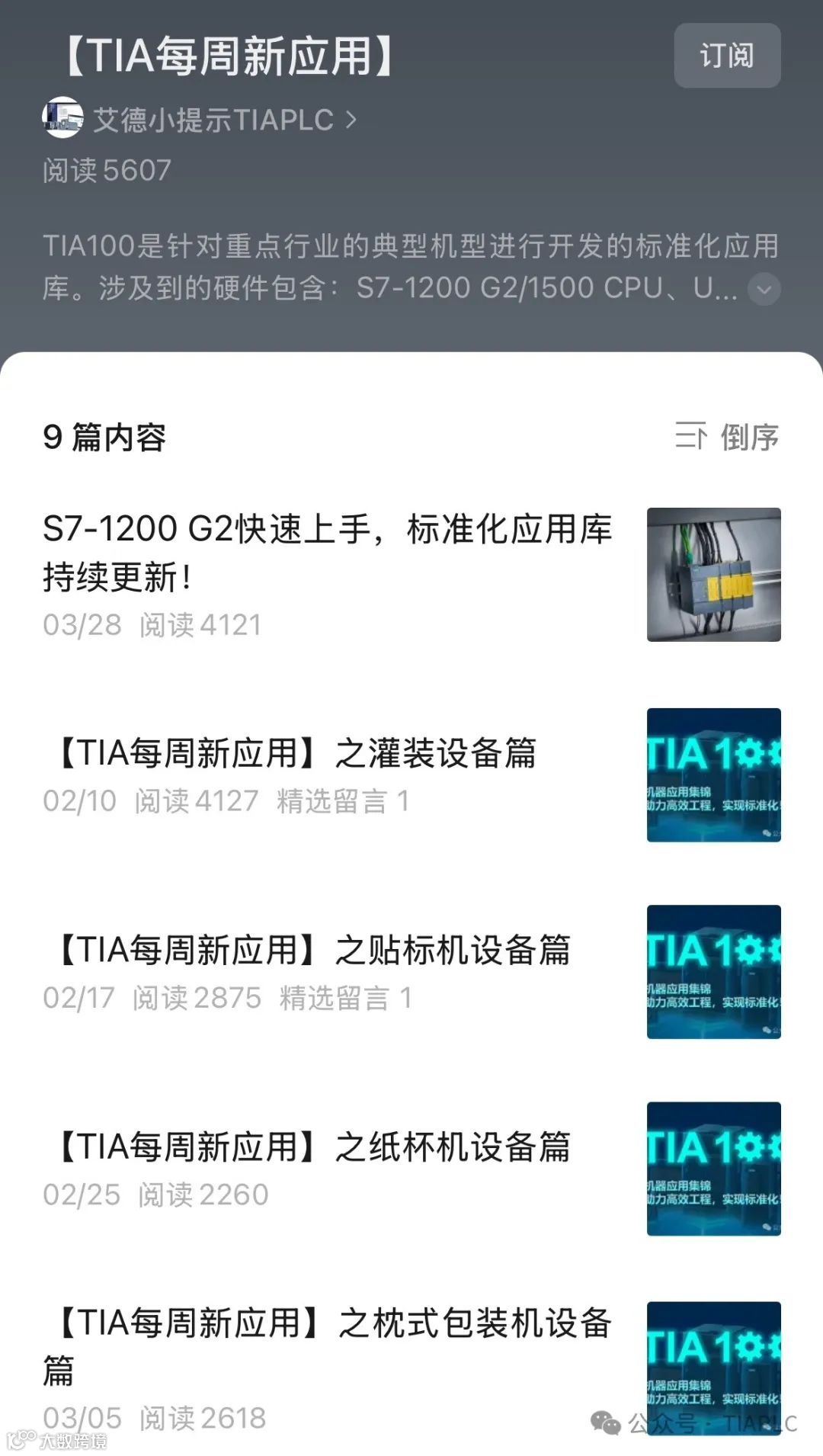

更多【TIA100】应用，可点击合集查看：

全自动弯管机在工业生产中扮演着重要角色，特别是在汽车、机车、摩托车、天然气输送、锅炉制造、交通工具框架构建以及健身器材等多个行业中，对于管材的弯曲加工需求尤为显著。

通过自动化操作，这种设备能够有效提升生产效率、降低成本，确保产品质量的稳定性和一致性。随着技术的不断演进，全自动弯管机的应用领域正稳步拓宽，为相关行业带来了更为高效和可靠的加工解决方案。

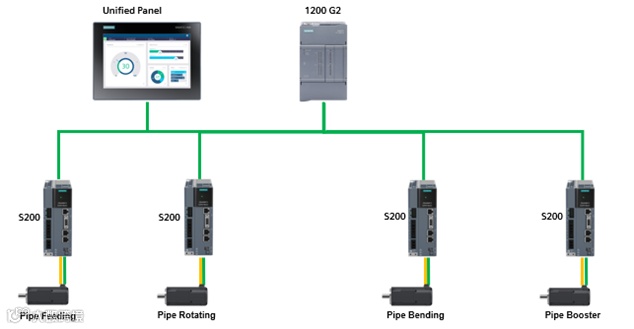

针对全自动弯管机，本应用中包含使用S7-1200 G2 CPU、Unified Basic Panel和S200伺服驱动系统等TIA解决方案。

硬件及软件需求

► 硬件要求

S7-1200 G2
MTP1200 Unified Comfort/Basic Panel
SINAMICS S200 V6.3及以上

► 软件要求

TIA Portal V20及以上

功能介绍

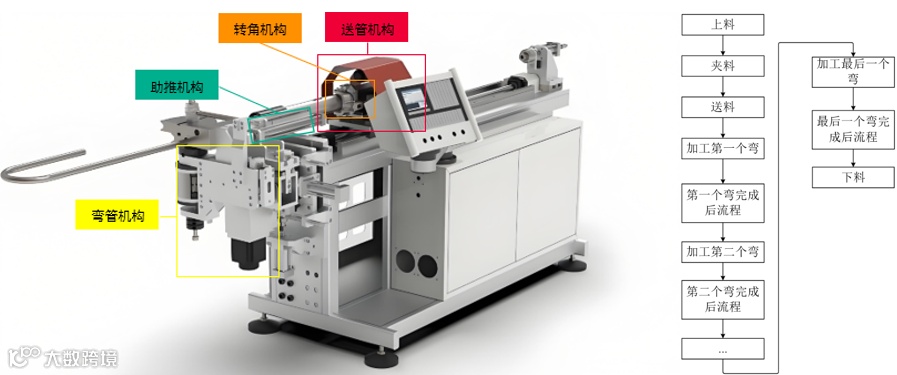

弯管机的工作流程主要包括送料、折弯、转角三大基本工艺。弯管机基于这三个基本工艺结合辅助设备和工艺，可实现对金属管制器材的复杂加工。弯管机结构示意图和典型工作流程如下：

在弯管机工作过程中，操作员上料完成并启动加工后，机器即可根据配方参数自动进行钢管折弯加工，加工完成后设备自动下料，然后移动到上料位置等待下一物料加工：

程序架构

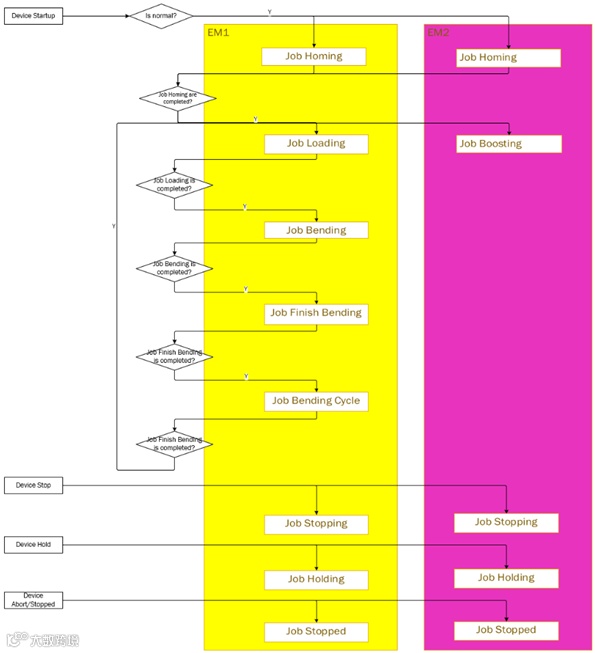

自动弯管机的程序框架基于Automation Framework Basic 自动化框架基础版开发，严格遵循ISA88标准，将设备层划分为CM（控制模块）、EM（设备模块）和Unit（单元模块）三大层级。这种模块化设计不仅使设备的功能和性能能够灵活组合与配置，还能更好地适应不同客户的生产需求和应用场景，显著提升了设备的可扩展性和可维护性。

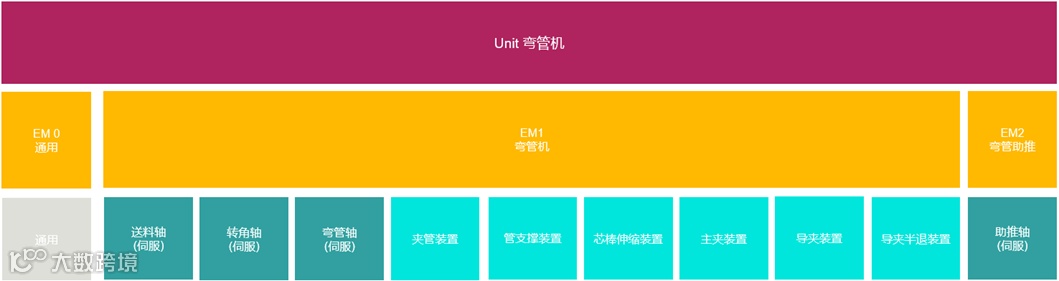

在本应用中，设备的具体划分如下：
