【S7-1200 G2】全新可移动式端子排

作者：

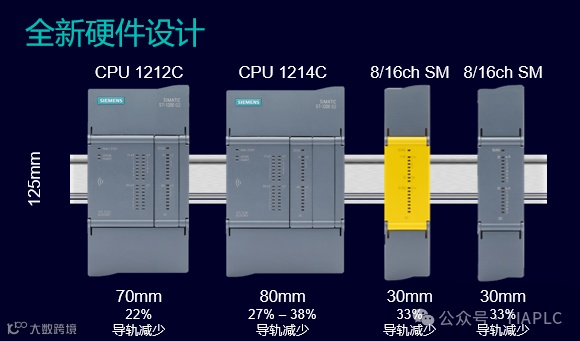

S7-1200 G2是西门子新一代基础型控制器，硬软件全面升级，具有更好的性能及更强的运动控制功能。更多可参见往期内容：

即日起，S7-1200 G2可正式订购！

【S7-1200 G2通信模块】即日起可正式订购

【S7-1200 G2热电偶/热电阻模块】可正式订购

手把手教你移植S7-1200 G2程序！

S7-1200 G2图纸汇总

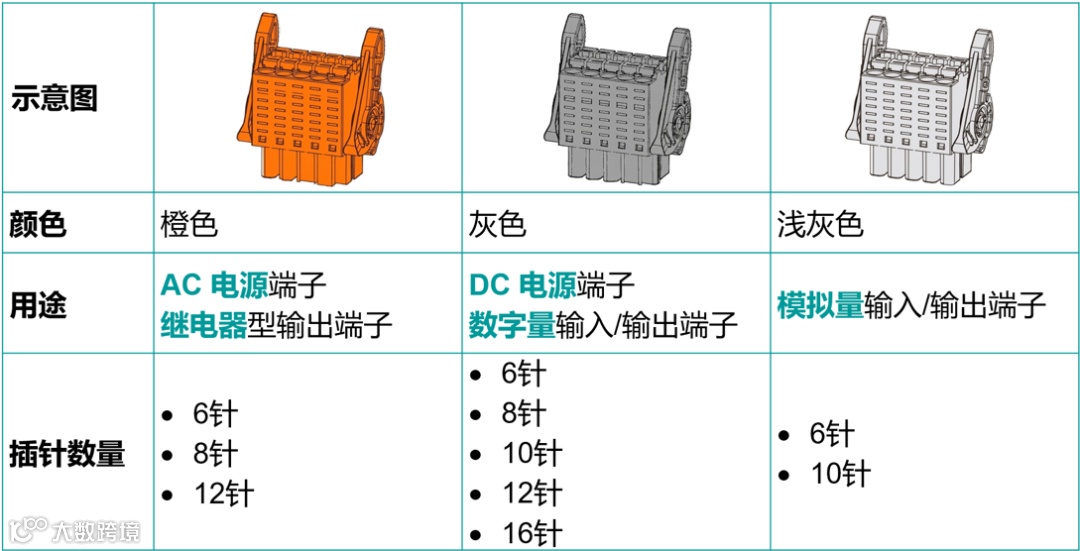

S7-1200 G2的端子排可以分为三个大类：

*上为示意图，具体端子排尺寸及颜色以实物为准

• 确保CPU及所有G2设备已断电

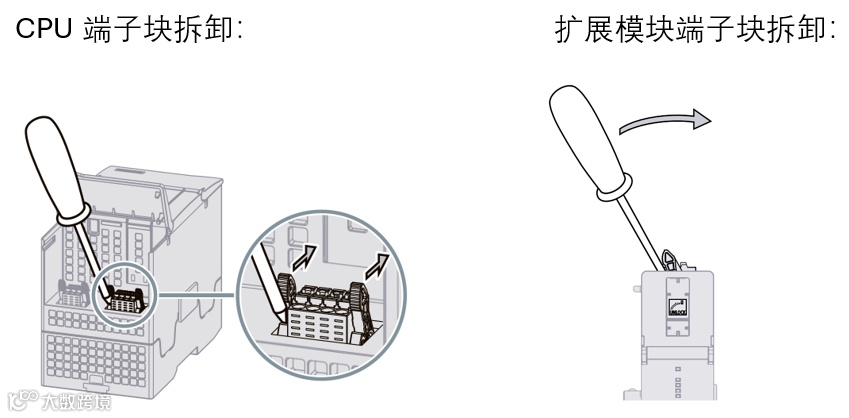

• 使用螺丝刀松开端子块连接器杆或按照下图所示方向用力按压

• 确保CPU及所有G2设备已断电

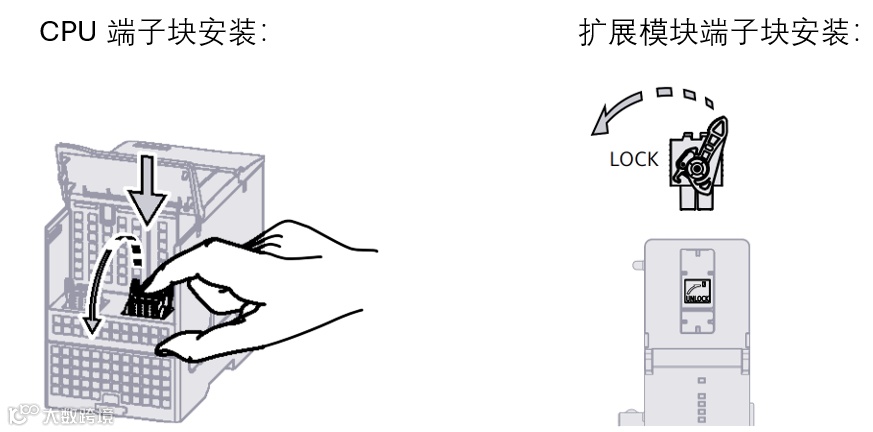

• 将端子块与设备上的插针对齐；对于扩展模块，您可以使用设备标记的符号来确定连接器的正确方向

• 用力按下端子块中心，直至其卡入到位（按下时，杠杆将旋转并锁定到位）

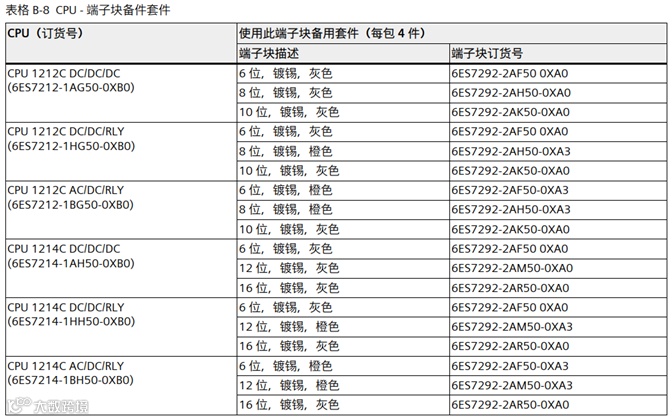

更多信息请参见G2手册P357-P360。

更多资料

TIA Portal V20 下载

TIA Portal V20 软件/虚拟机/订货号下载

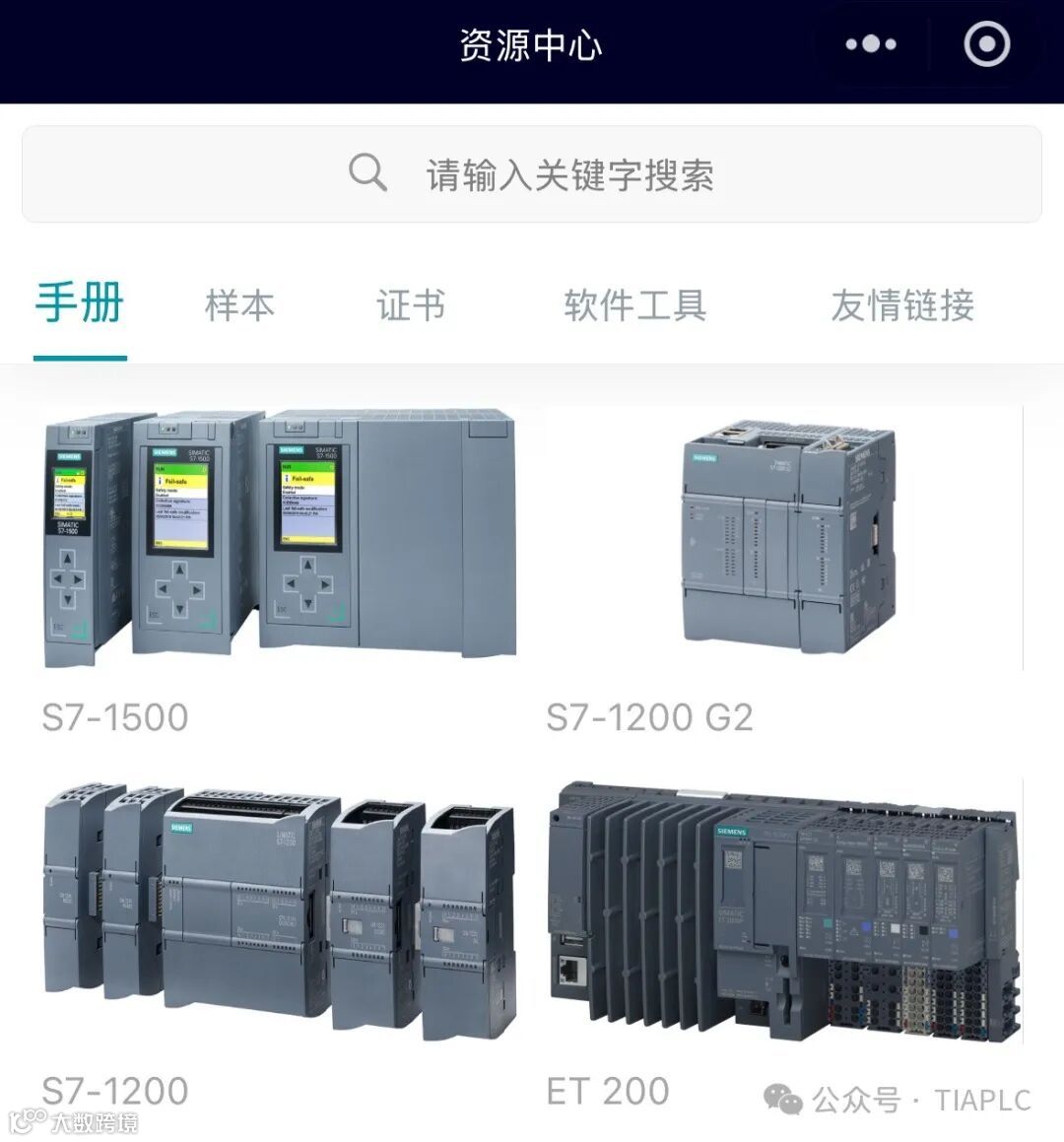

S7-1200 G2手册：（点击图片跳转获取）

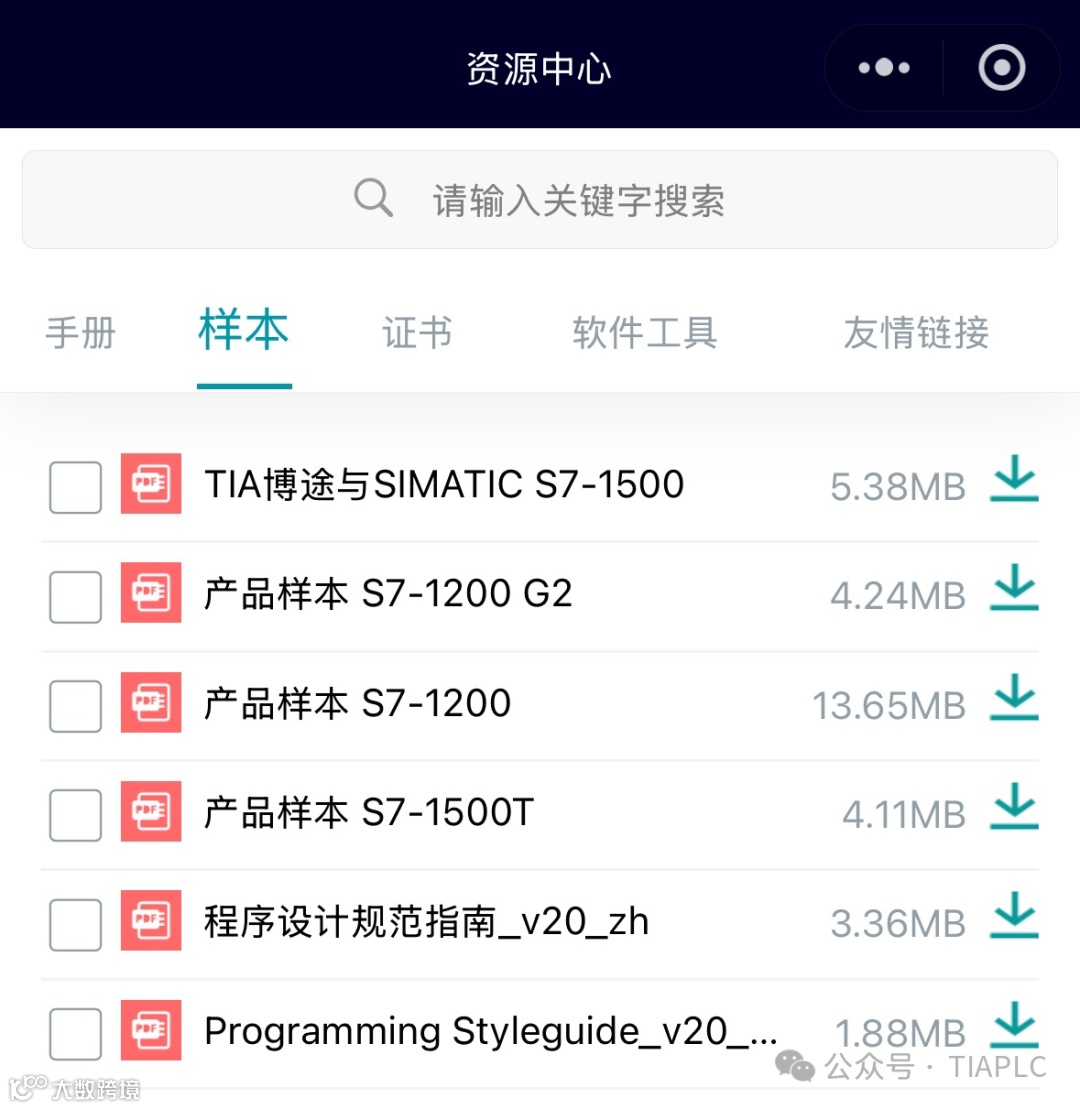

S7-1200 G2样本：（点击图片跳转获取）

---
