还买啥USB网卡~直接开启RNDIS就行

- 合宙模组支持RNDIS吗？
- 怎么使用USB RNDIS联网？
- 我这里需要RNDIS…

社群工程师朋友常问的RNDIS是什么呢？

RNDIS是指Remote NDIS，也就是在USB设备上跑TCP/IP，让USB设备看上去像一块网卡，从而使Windows/Linux可以通过USB设备连接网络。

当前合宙主推的低功耗4G-Cat.1系列模组/工业引擎产品，均已支持RNDIS功能。

需要注意的是：
RNDIS网卡应用默认关闭（不然太容易跑流量），使用LuatOS开发时需要先通过mobile.config接口开启RNDIS。

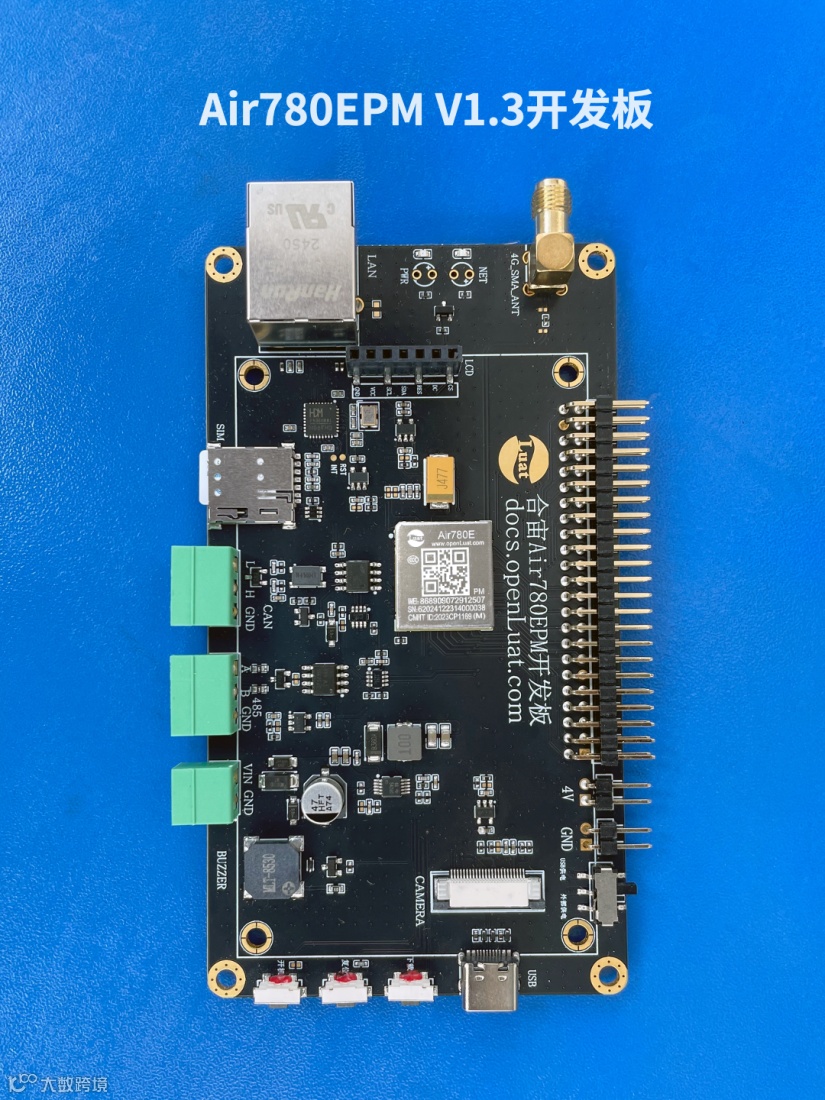

本文以Air780EPM系列核心板/开发板为例，分享在Windows及Linux系统下，通过RNDIS方式实现USB上网的要点。

Air780EPM系列应用示例持续更新中，RNDIS示例最新资料详见下方链接。

一

Windows下使用RNDIS功能

---

Windows系统默认支持RNDIS，直接用USB连接板子和电脑就可以使用。

1.1 核心示例代码

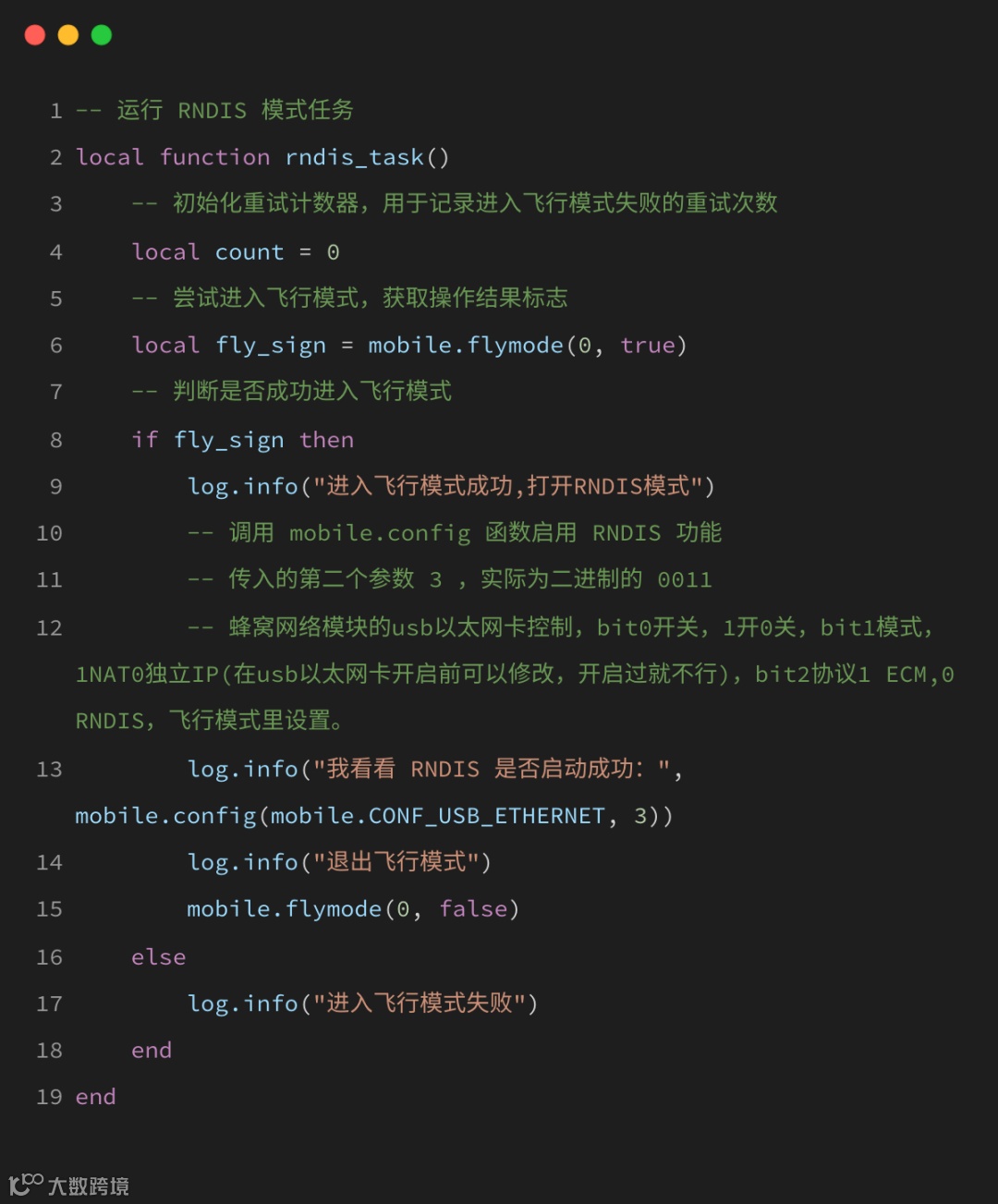

open_rndis.lua核心代码如下图示，完整demo详见源码仓库最新文件。

1.2 确认RNDIS状态

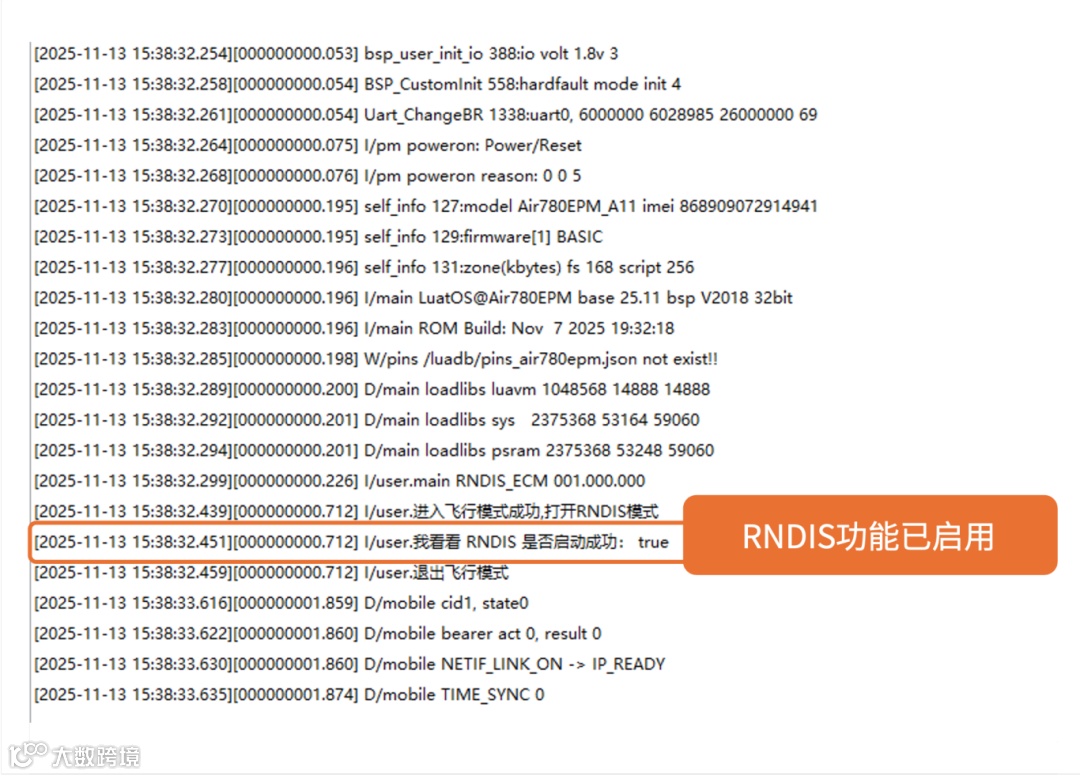

先用Luatools将相关代码烧录到模组中，通过日志来确认是否已经成功开启RNDIS功能：

1.3 在Widows中启用RNDIS

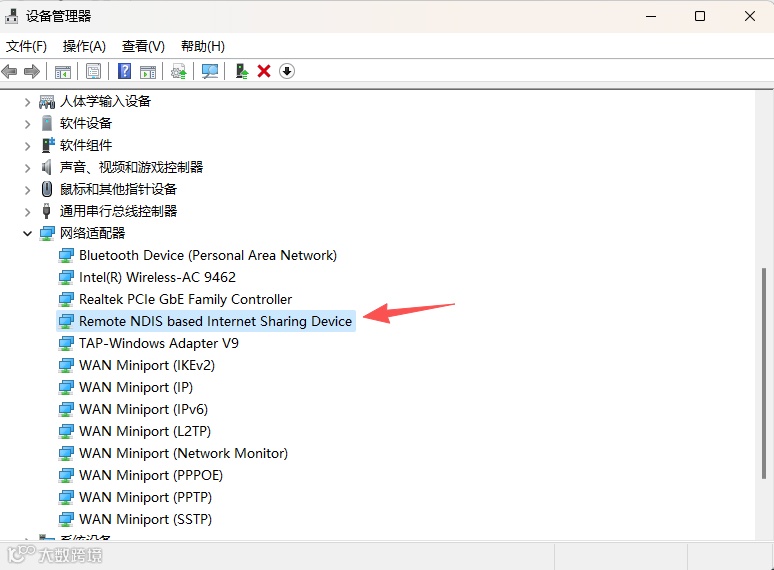

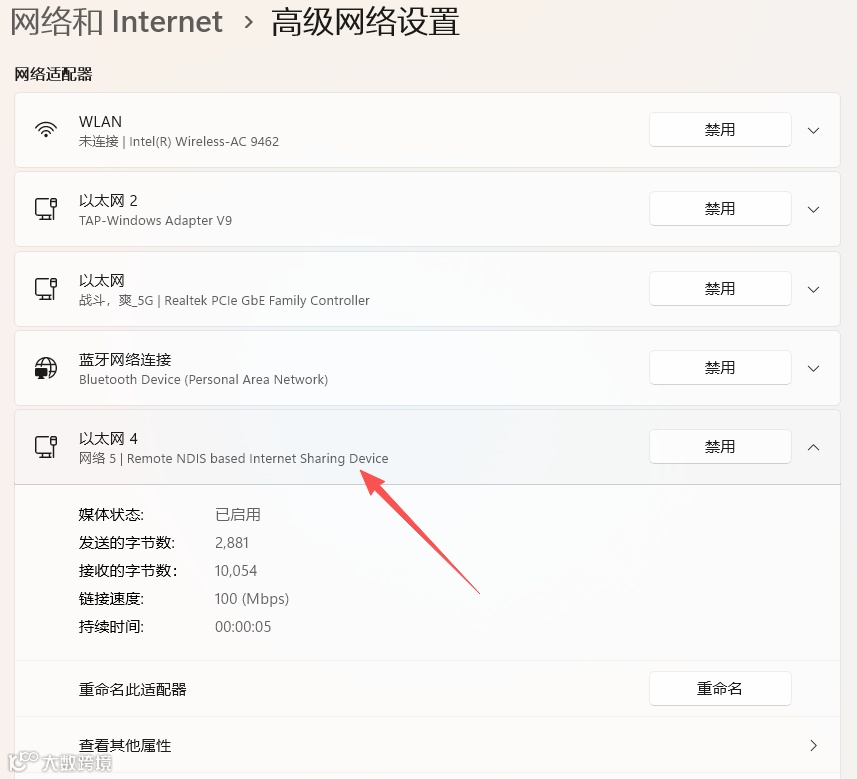

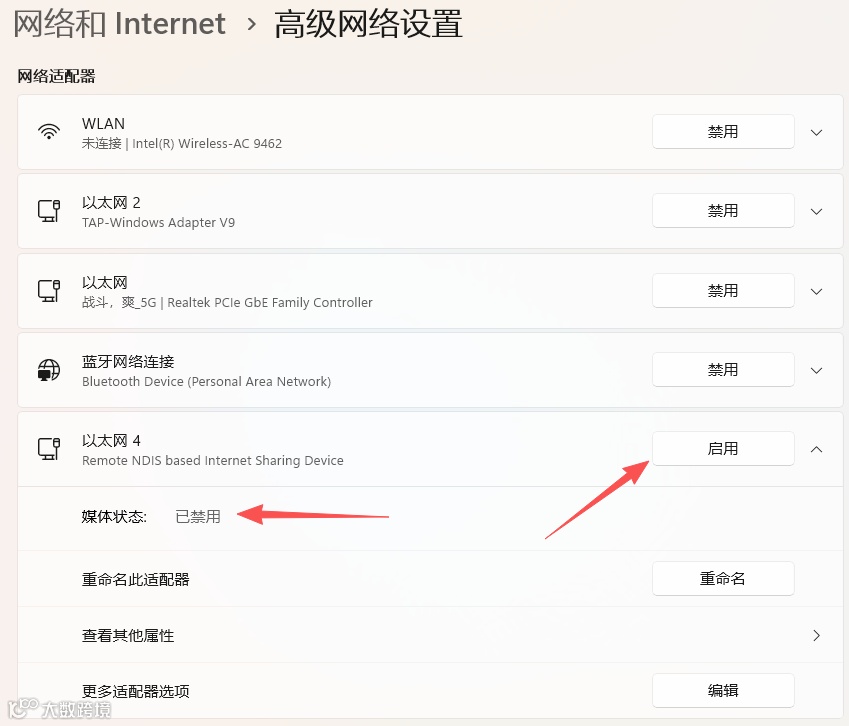

当开启RNDIS功能后，Air780EPM会虚拟一个网卡，此网卡可在“设备管理器”或“高级网络设置”中看到。

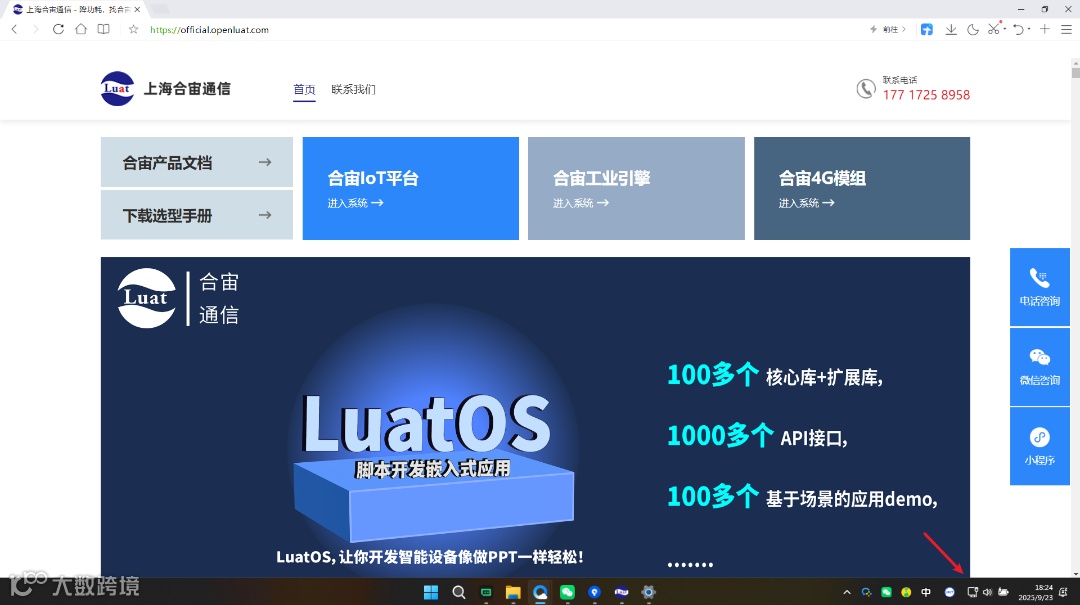

启用完毕后，即可看到我们电脑的图标已经变为以太网连接，此时可以正常使用RNDIS上网了。

1.4 相关注意事项

• 由于Air780EPM驱动使用的是CDC驱动，所以请使用Win10及其以上系统（Win10以下系统，Air780EPM不做支持）。

• 如果启动后日志中打印RNDIS启动成功，但是Windows上没有连上网络，需要确认下系统是否将RNDIS的虚拟网卡禁用了。

2.1 在Linux中启用RNDIS

因为Air780EPM的RNDIS使用CDC-ACM驱动，大部分Linux系统默认就支持，所以无需设置代码，插入USB就可以在Linux中使用。

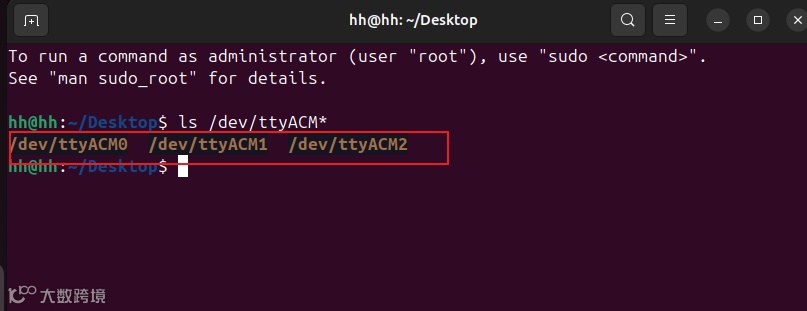

使用 ls /dev/ttyACM* 即可看到三个端口：

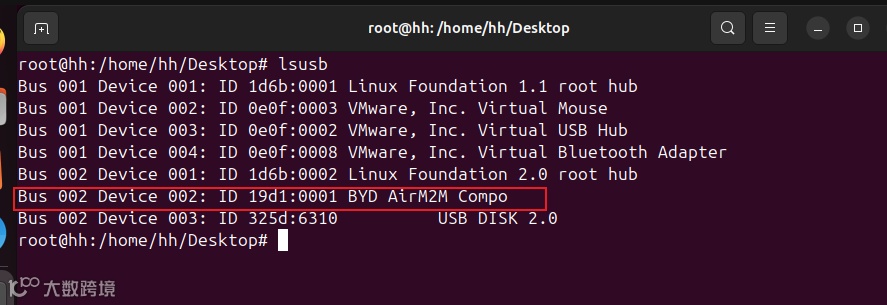

在控制台查看USB设备可以看到一个ID为19d1:0001的USB设备，这个就是Air780EPM虚拟出的USB网卡：

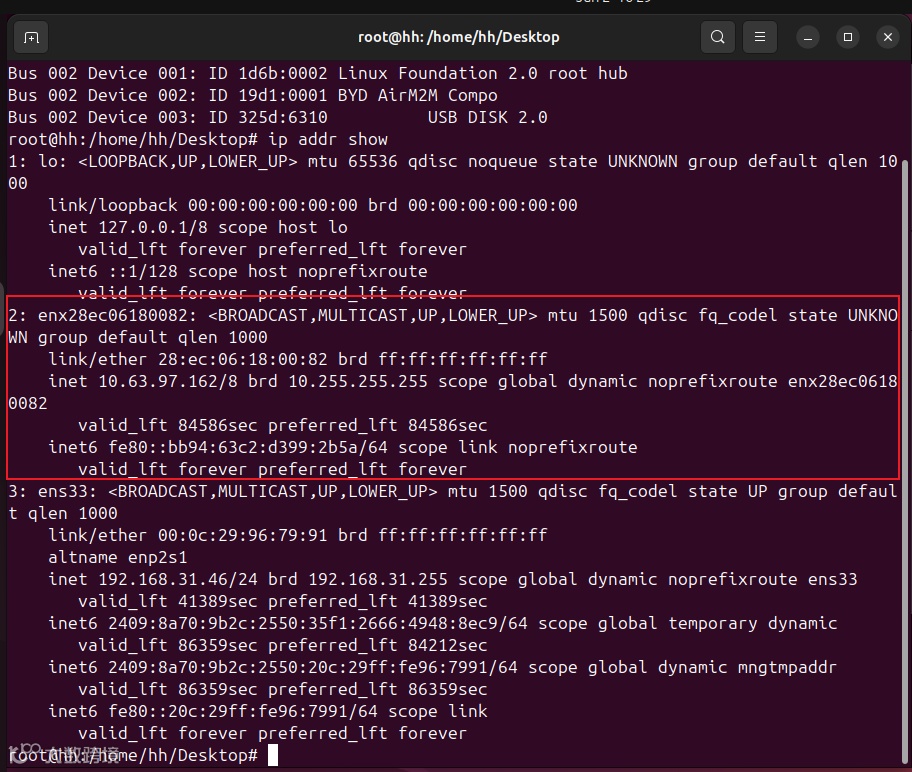

查看网卡信息可以看到如下信息：

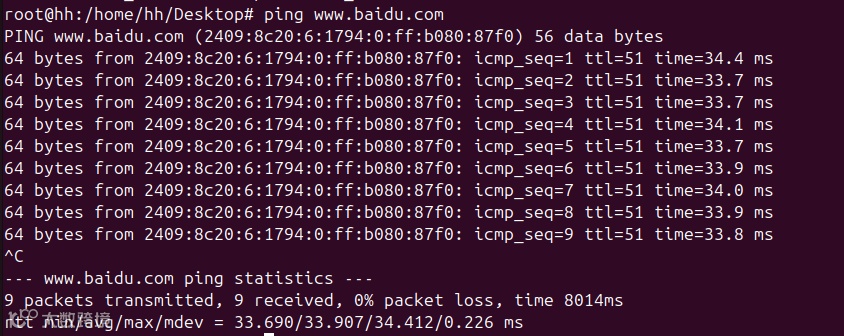

尝试使用ping命令访问百度，联网成功：

2.2 相关注意事项

• 有些Llinux设备存在Air780EPM重启后，操作文件会发生移位。

  比如：

  本来是/dev/ttyACM0/1/2，重启后变成了ttyUSB1/3/4。

  最靠谱的方法是，通过驱动节点来找到操作文件usb_find.c；

  寻找真正的需要的端口：

  FindUsbDevice(AIRM2M_USB_DEVICE_AT_INTERFACE_ID)

• 每个设备的ethx可能不一样，插入Air780EPM后增加的网卡即为RNDIS网卡。

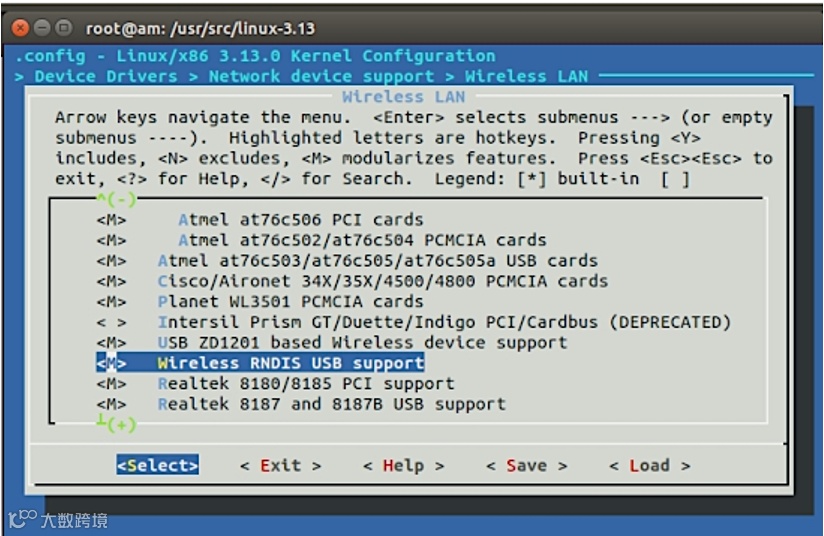

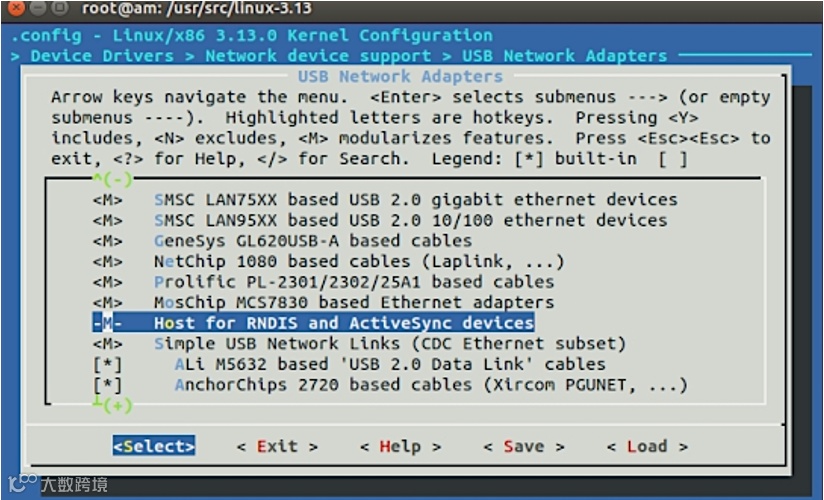

• 如果遇到没有RNDIS驱动的情况，可在编译内核时参考下图配置：
