今天一起来聊聊SDIO外接SD卡：
SDIO（Secure Digital Input Output）是一种基于SD卡标准扩展的通用接口，不仅可以应用于存储卡（如TF/SD卡），也可以连接其他外部设备（如Wi-Fi模块、蓝牙模块、摄像头等）。
Air8101上的SDIO，主要用于外接存储设备，例如SD卡或者TF卡，可以扩存Air8101的存储空间。

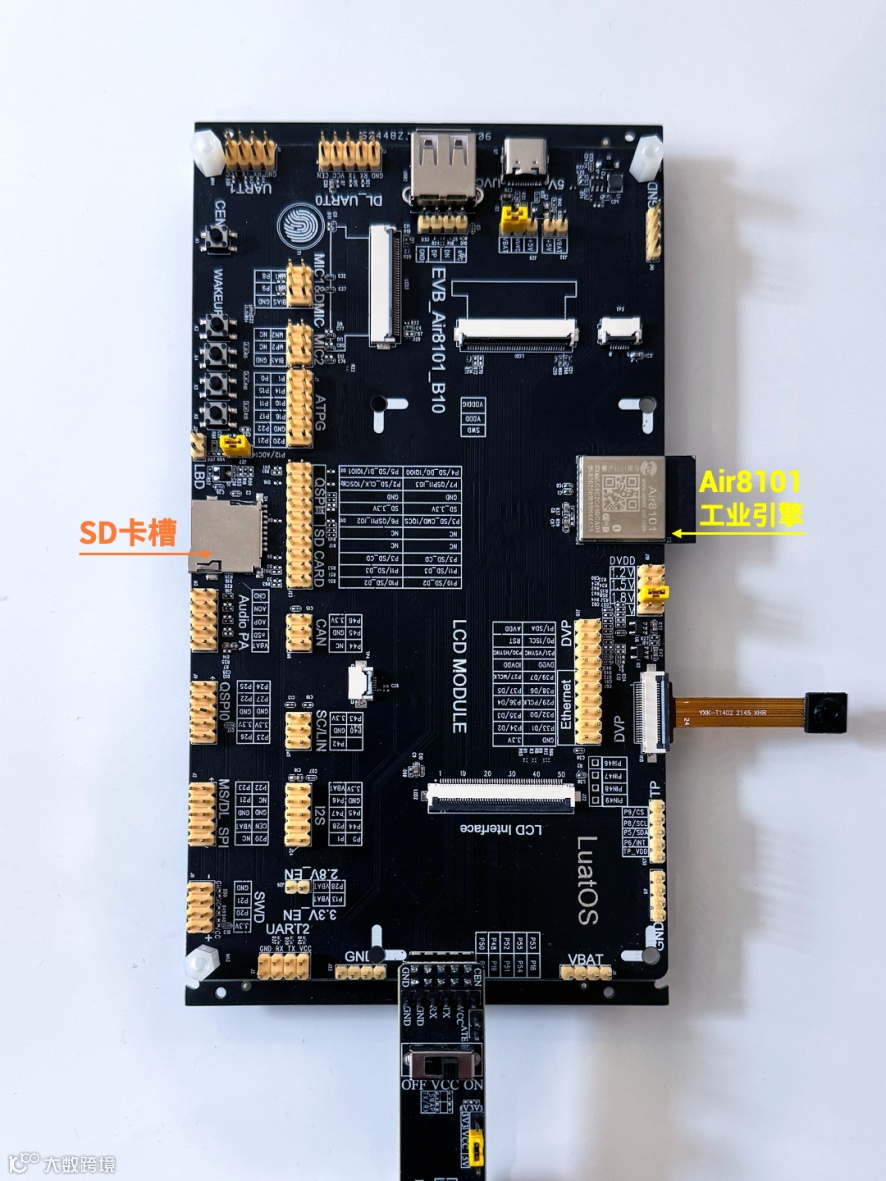

合宙提供了多功能开发板套件，方便大家快速测试和开发。
本文主要从硬件设计的角度，着重讲解SD卡设计中的一些关键注意点，软件开发方面不做深入探讨。
注意：
SD卡和TF卡主要区别是尺寸上有差异，大家可以根据自己的项目需求自由选择。
SD卡：
标准尺寸为24×32×2.1mm（接近邮票大小）；TF卡：
现标准化为MicroSD卡，尺寸仅11×15×1mm（约指甲盖大小），通过卡套适配器可转换为标准SD卡使用，兼容SD设备。
若无特别说明，下文中出现的SD卡和TF卡，可以当成同一个概念来理解。
一
和SD卡有关的SDIO管脚
Air8101工业引擎有两组管脚可以作为SDIO外接SD卡使用——须注意，这两组管脚同时只能最多配置一组使用，不能两组同时配置使用。

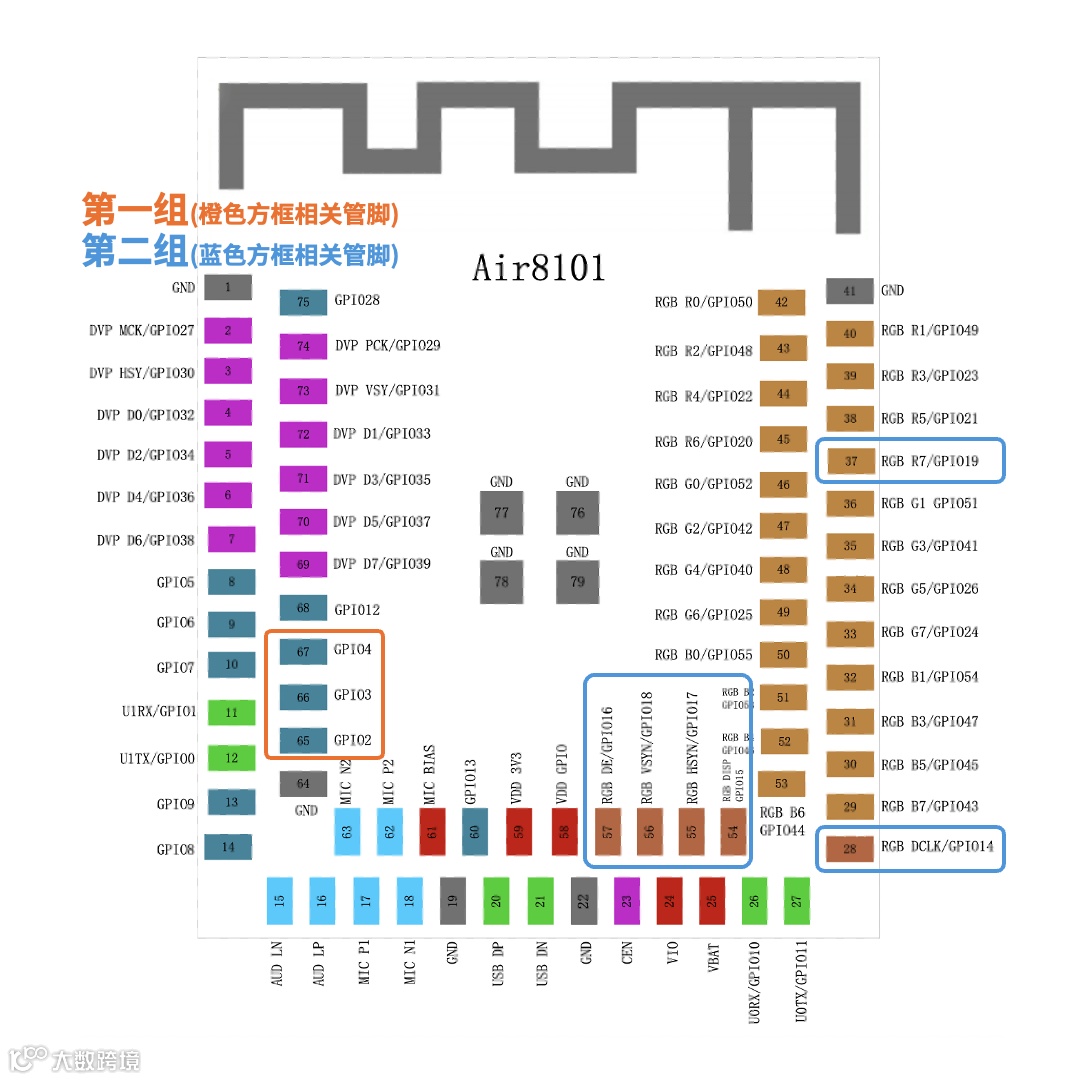

和SD卡有关的SDIO管脚，参考下图橙色及蓝色方框标注：
▼ 第一组管脚 ▼
管脚编号为：
65，66，67。使用时注意：
这一组管脚存在复用功能，除了可以做为SDIO来使用之外，还可以用做GPIO、SPI、QSPI使用；项目设计时，如果用做了其他复用功能，就不能做为SDIO使用。
这一组管脚仅支持1-bit模式（数据线只有1根）。
▼ 第二组管脚 ▼
管脚编号为：
28，37，54，55，56，57。使用时注意：
这一组管脚存在复用功能，除了可以做为SDIO来使用之外，还可以用做GPIO、SPI、PWM、I2C、RGB使用；项目设计时，如果用做了其他复用功能，就不能做为SDIO使用。
这一组管脚既支持1-bit模式（数据线只有1根），又支持4-bit模式（数据线有4根，LuatOS软件上还没有调试好，正在开发中）。
二
硬件设计指导
合宙提供完整的Air8101硬件开发参考设计以及电源设计总体说明，可参考下方链接详细说明。
Air8101硬件参考设计：
https://docs.openluat.com/air8101/luatos/hardware/design/reference/

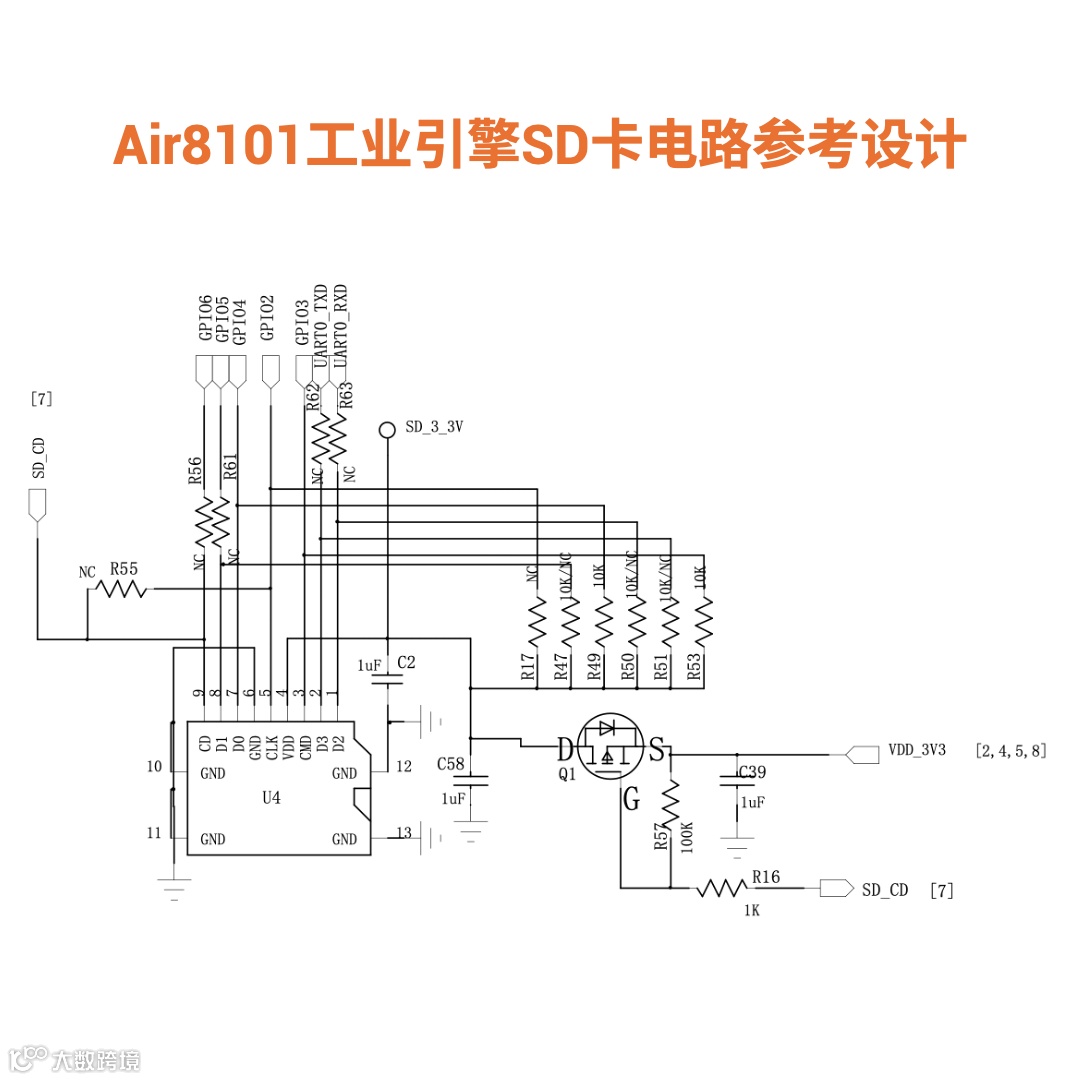

SD卡相关参考设计及注意事项如下：
▼ 设计注意事项 ▼
为兼容所有SD卡，CMD和数据线都需要加10K上拉电阻。
本图中只是单线应用，如四线需要都加10K；
单线应用是半双工模式，理论速率10Mbps；
四线应用是全双工模式，理论速率40Mbps。
参考设计中使用的是VDD 3V3引脚供电：
大家可以根据自己的项目情况，重点参考电源设计总体说明中的第4点。
如果自己的项目不适合使用VDD 3V3引脚：
可以参考电源设计总体说明中的第5点、第6点、第7点和第8点来进行设计。
最新硬件开发资料详见：
https://docs.openluat.com/air8101/luatos/hardware/design/reference/
