USB PPP拨号上网，看这篇！

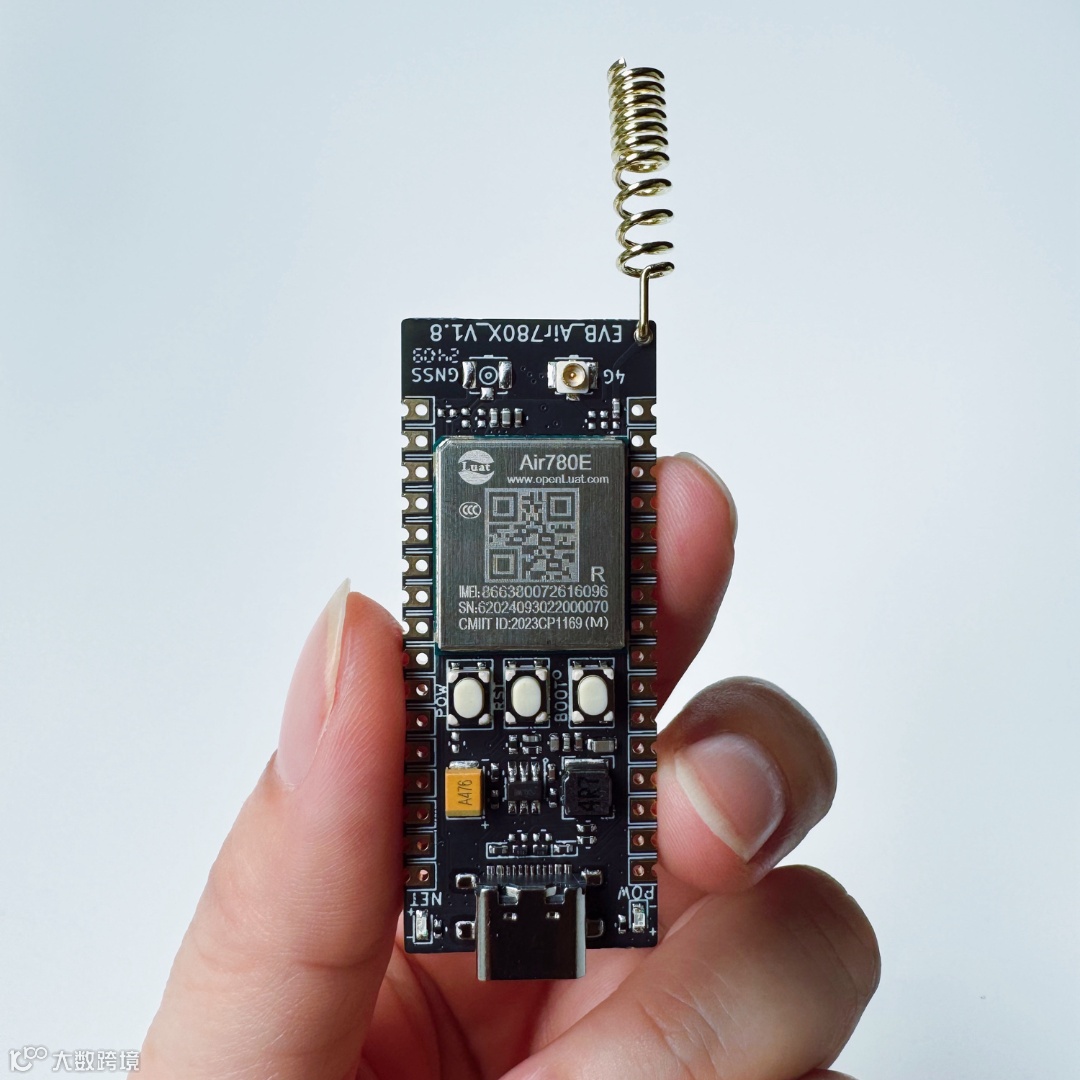

Air780ER——合宙面向USB上网场景推出的一款全网通4G-Cat.1模组，行业经典1618封装，支持USB上网必需的精简AT指令，支持RNDIS/PPP协议，可搭配Windows/Linux使用。

上期分享了RNDIS上网教程，有新朋友留言：

有没有PPP拨号上网的教程？

那么今天一起来看看，如何使用PPP拨号的方式快速实现USB上网。

1.1 配置标准调制解调器

1）选择COM口

具体操作如下：

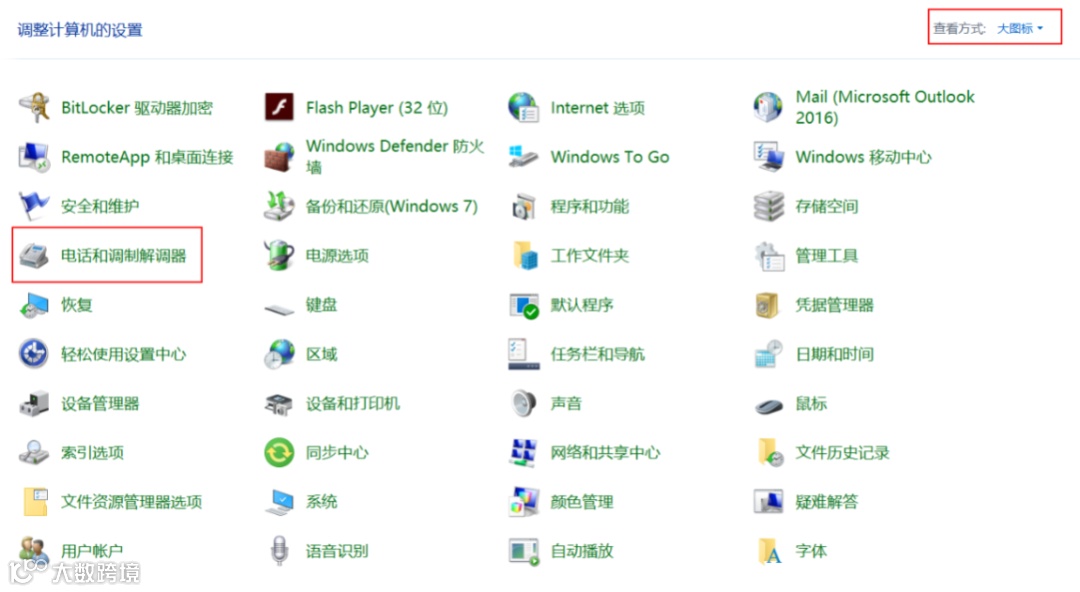

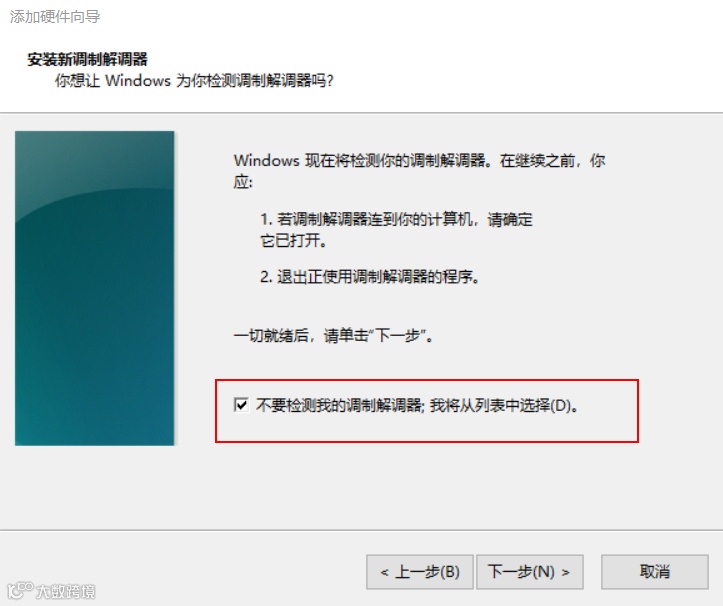

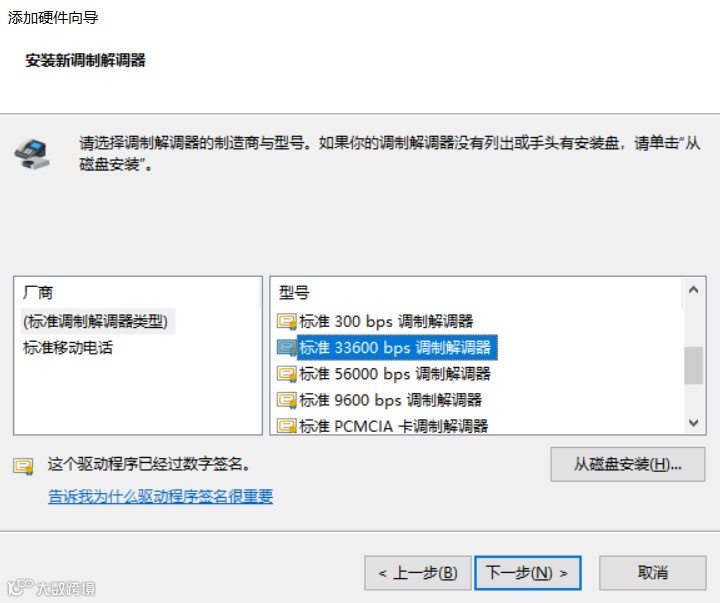

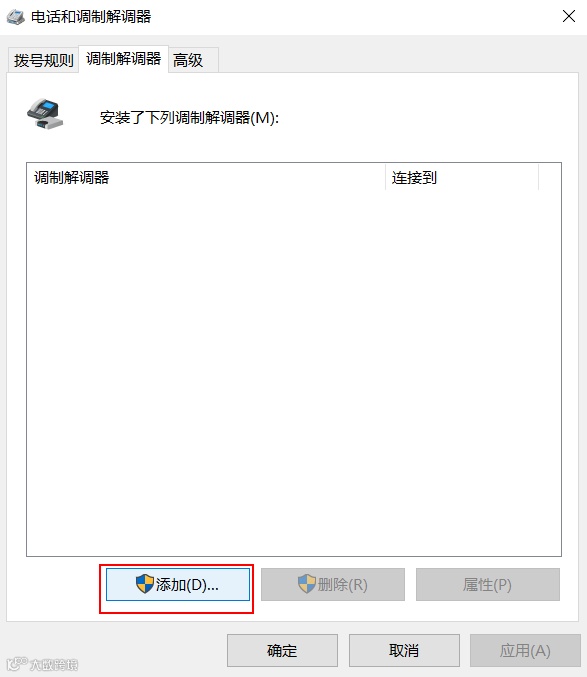

打开控制面板—>电话和调制解调器—>调制解调器—>添加—>选择标准33600bps调制解调器—>选择COM口。

2）修改波特率

具体操作如下：

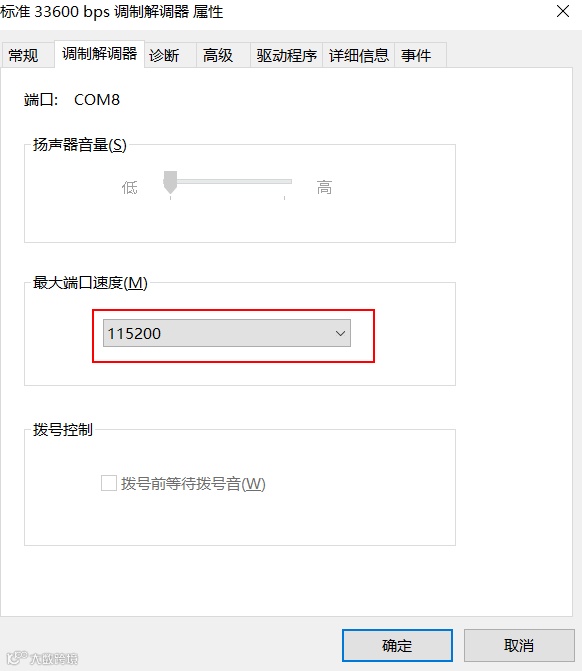

选择创建的调制解调器—>属性—>高级—>更改默认首选项—>波特率根据实际使用修改。

注意事项：

如果步骤1）中添加的端口为USB枚举出的AT口时，则端口速率可以为任意值；

如果步骤1）中添加的端口为UART AT口时，则端口速率需设置为模组的UART口速率。

1.2 设置拨号连接

具体操作如下：

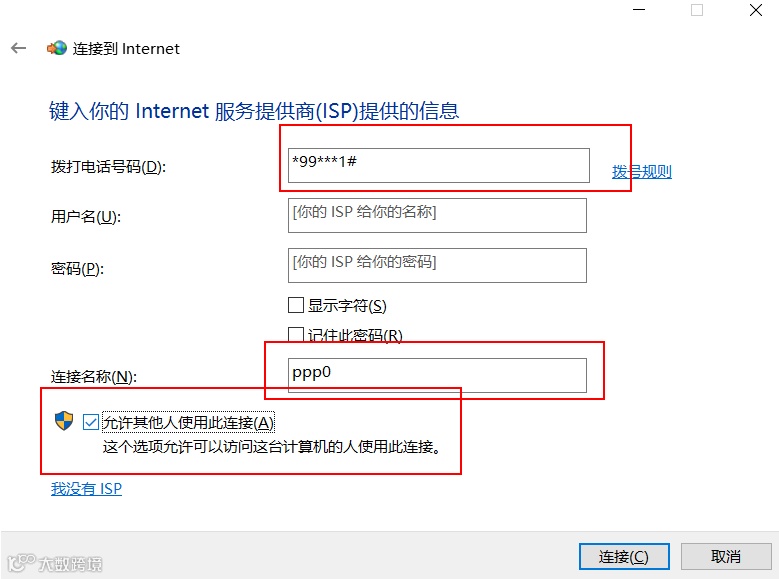

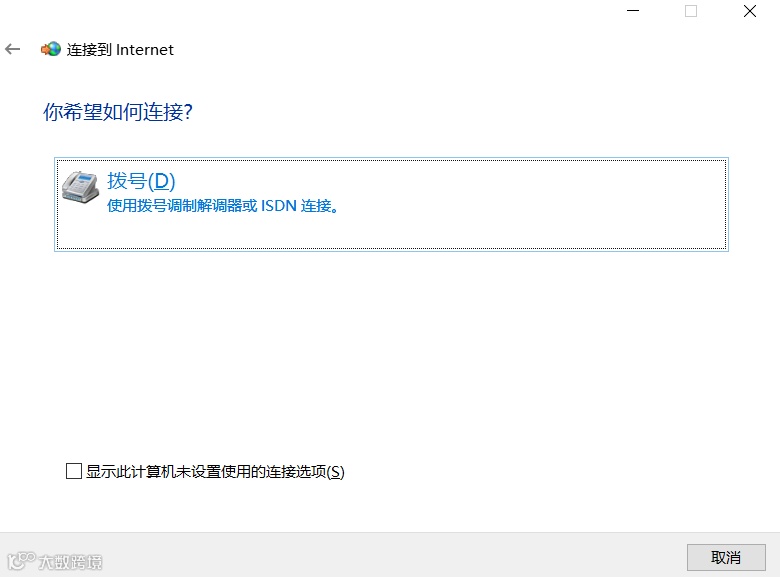

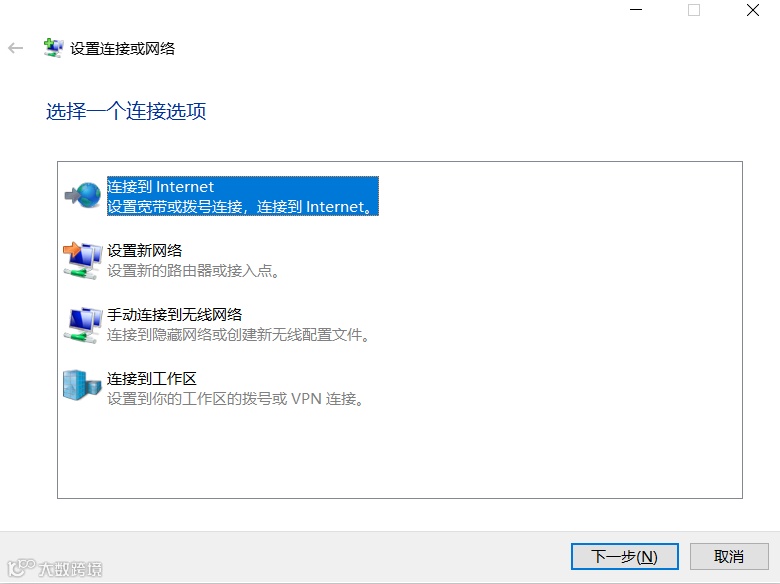

打开网络和共享中心—>设置新的连接或网络—>设置拨号连接—>创建拨号连接里，拨号号码为99**1#，勾选“允许其他人使用此连接”，增加连接名称（例如：PPP0）。

1.3 验证拨号结果

点击连接—>连接成功—>cmd窗口—>ping –n 5 www.baidu.com，ping外网地址收到正确回复信息，至此PPP拨号上网成功。

Air780ER模组的vid与pid，分别是19d1和0001。

如无法识别，详细驱动配置参见：
https://docs.openluat.com/air780er/at/quick_start/usb/

2.1 安装PPP拨号软件

在Linux系统的命令模式下，输入以下命令安装PPP拨号软件:

2.2 创建拨号脚本文件

1）/etc/ppp/peers/air-ppp

注意：实际使用时，请修改示例中设备名/dev/ttyUSB1为实际设备名。

2）/etc/ppp/peers/air-chat-connect

3）/etc/ppp/peers/air-chat-disconnect

2.3 PPP拨号

创建好以上三个文件后，就可以通过pppd拨号了：

2.4 配置route

拨号成功后，需要为新建的ppp0网卡配置route。

2.5 访问网络

测试一下，我们已经可以正常访问网络了!

3.1 Linux无法识别VID与PID？

一般模组对接的Linux协议是USB协议，设备插入后，系统会检测出设备的标识：PID VID；

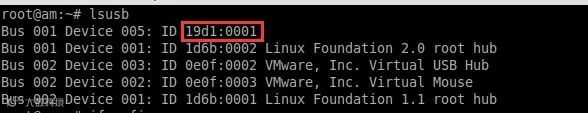

其中VID是厂商识别码，PID是产品识别码。此处不需要装驱动也可以识别，所以，我们排除插入无法识别的时候，先通过命令行命令lsusb。

Air780ER模组的VID与PID，分别是19d1和0001。

如上图所示 ，就是代表已经识别到Air780ER模组了。

查看模组是否已经识别，如果这里没有识别到模组，应该先排除硬件问题。

常见硬件问题：

3.2 在Linux下发AT的小工具

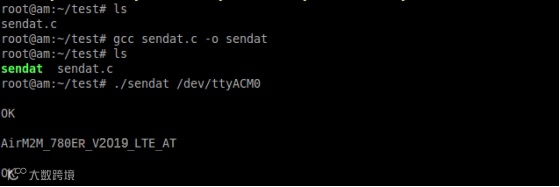

一些Linux开发板本身不带串口工具，出问题的时候没法通过AT指令来找出原因，这里提供一个小工具sendat.c，编译后运行即可。

最新工具下载详见：
https://docs.openluat.com/air780er/at/quick_start/usb/

今天的内容就分享到这里了~

如果您在物联网开发选型中有任何疑问，欢迎随时联络合宙共同探讨！
