降低门槛+提升效率，让物联网开发事半功倍！
合宙历时十余载，打造LuatOS一站式开发工具链：
涵盖编辑器、调试器、烧录器、远程升级、位置服务、TCP/UDP测试服务器、远程诊断工具等等，被工程师朋友誉为“开发神器”的系列实用高效工具。
2025年，合宙又出新神器
——LuatIO，可视化GPIO配置工具
合宙2025年主推型号以及将来可能的新型号，都会支持LuatIO。
例如：
Air780EPM/EHM/EHV/EGH，
Air8000/8000W/8000G/8000T，
Air8101/8101A，Air8201……
非主推的老型号，不再新增支持LuatIO。
例如：
Air780E、Air780EP、Air780EPS、Air724UG等。

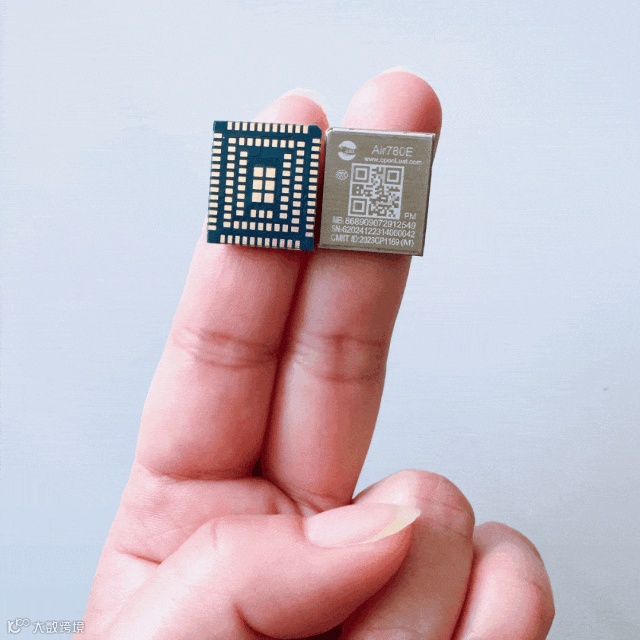

本文以合宙主推型号Air780EPM为例，分享LuatIO工具相关内容。
最新资料详见：
http://docs.openluat.com/air780epm/common/luatio/
1
- 为何推出LuatIO工具 -

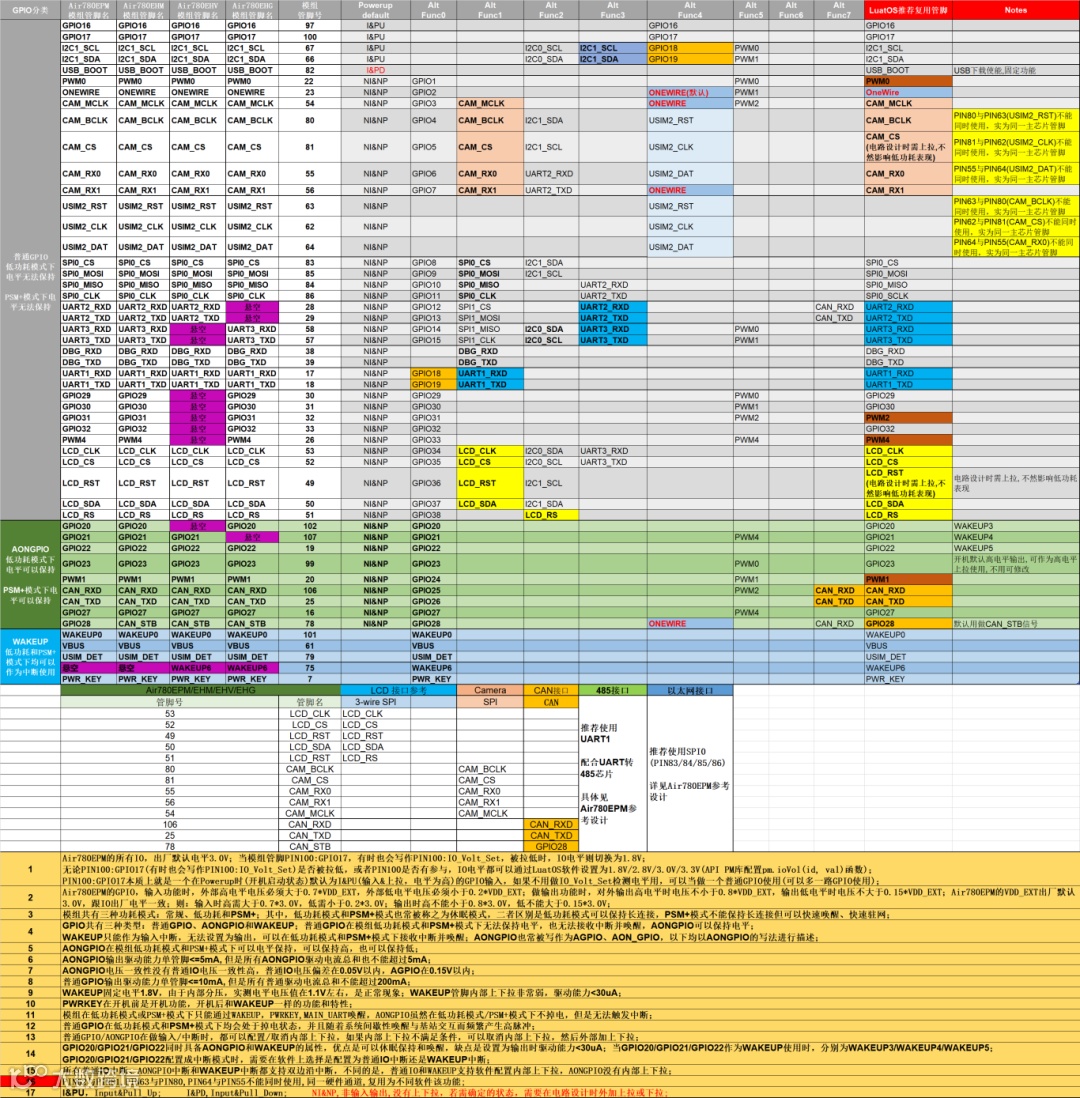

Air780EPM共有38个GPIO，这38个GPIO又可以复用为各种各样的功能，如上表所示。
比如PIN66：
什么时候用作I2C0_SDA？
什么时候用作I2C1_SDA？
什么时候用作GPIO19？
什么时候用作PWM1？
默认功能是什么？
如何进行初始化配置？
如何在初始化之后进行动态的配置？
……
LuatOS之前的做法是：
通过mcu.altfun()函数进行配置，这个函数非常晦涩难懂，因为不仅要涉及到Air780EPM所使用主芯片对应的PAD 脚，还要知晓该PAD脚所需配置复用功能的AltFunc顺序号，对初学者非常不友好。
基于此，我们设计了可视化GPIO配置工具
—— LuatIO
由此工具生成对应的"pins_$model.json"文件，结合API库函数pins动态配置，最后以脚本的形式下载到模组中，即可完成该模组型号的GPIO复用配置。
2
- 如何使用LuatIO配置GPIO -
GPIO配置的全过程，我们分为四部分进行说明：
2.1 LuatIO可视化GPIO配置工具
目前单独的LuatIO工具只是阶段性的存在，后续会集成到LuaTools中，一个工具入口即可完成尽可能多的功能。
1）下载安装LuatIO工具
最新LuatIO工具下载链接：
http://docs.openluat.com/air780epm/common/luatio/
注意：LuatIO工具仅支持Win10及之上Windows操作系统。
2）LuatIO界面说明

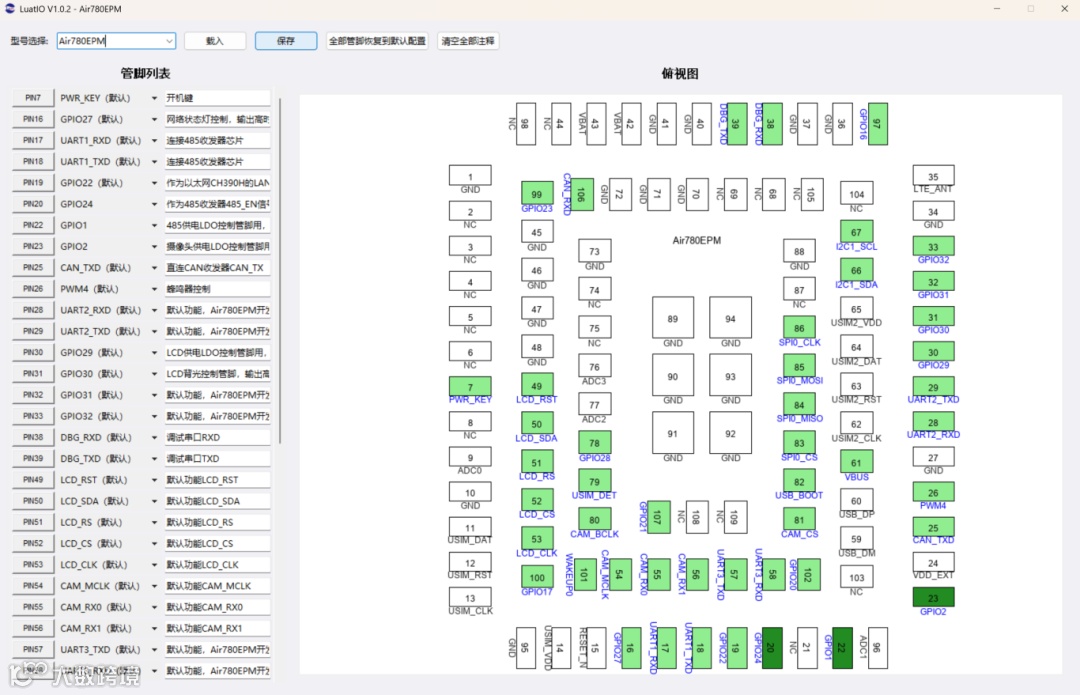

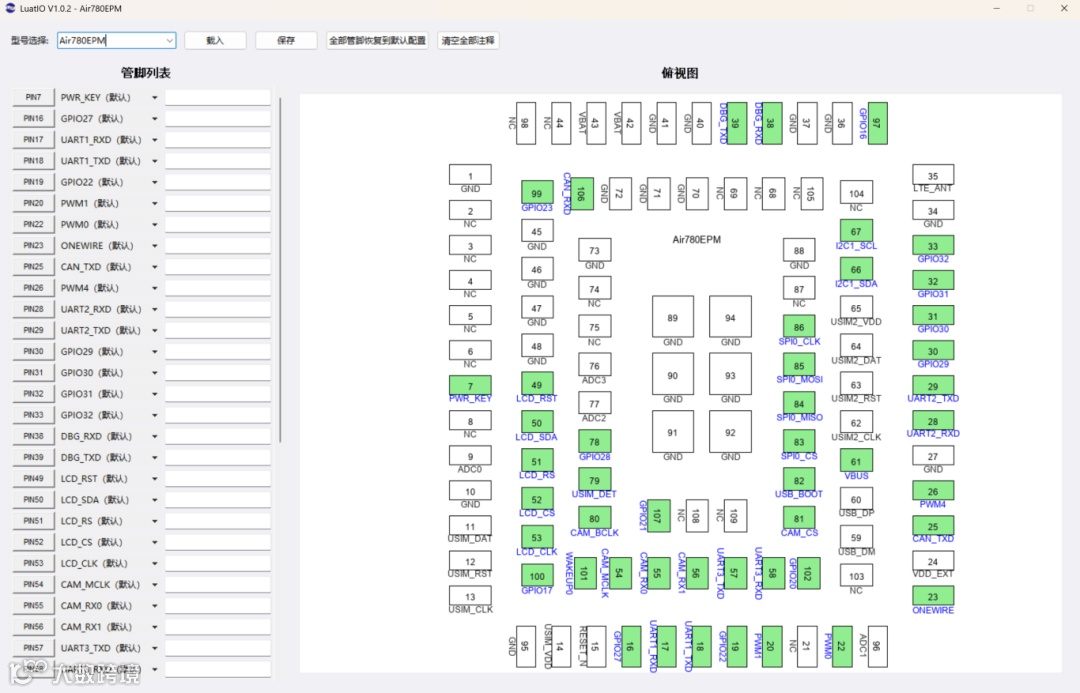

如上截图，其中：
左侧为GPIO复用功能配置选择栏，空白框内可以写该管脚相应的注释说明；
右侧为Air780EPM的管脚排列图，其中淡绿色部分为可以配置的GPIO管脚。

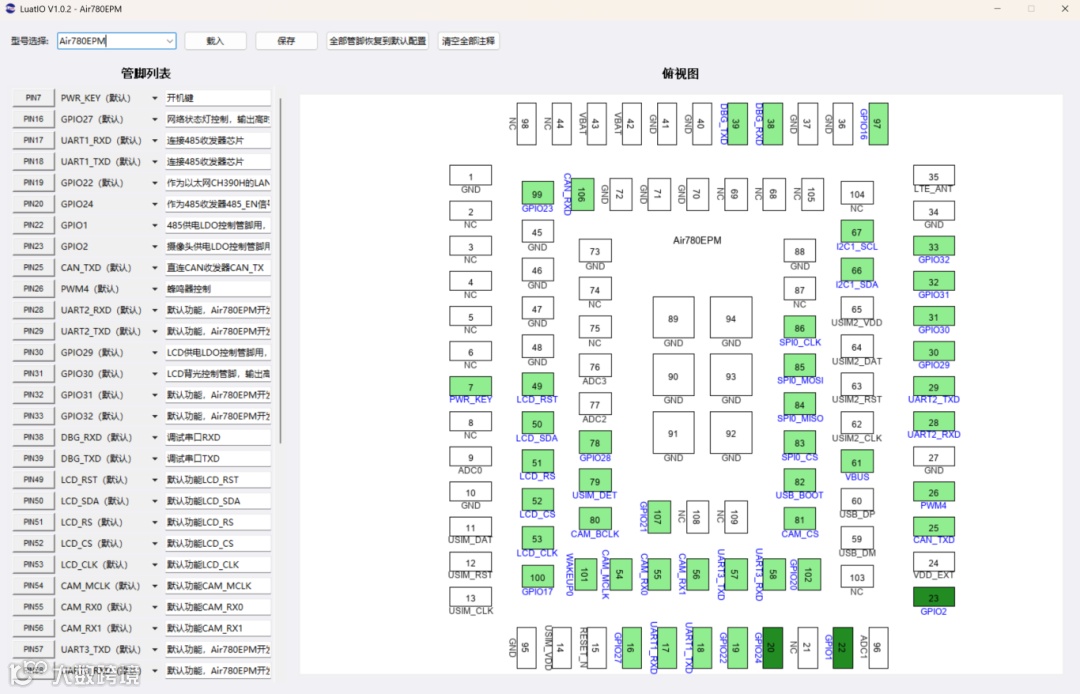

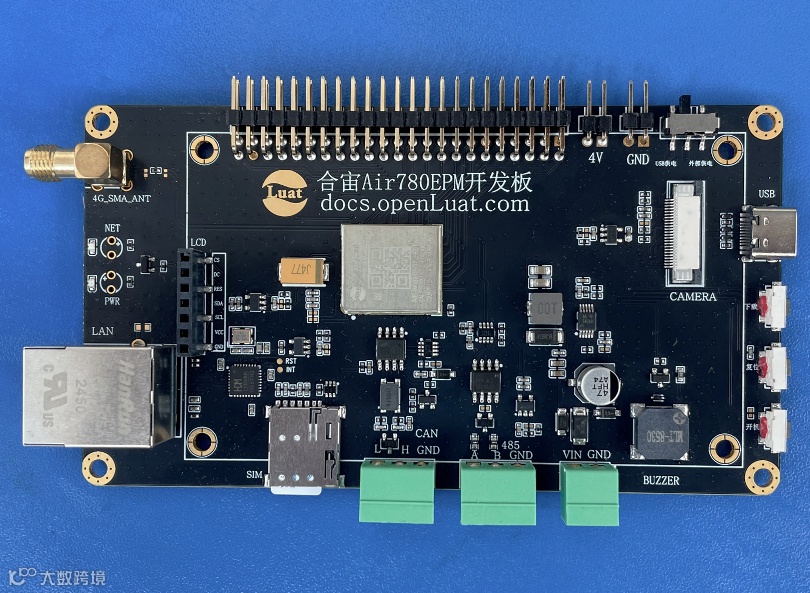

以Air780EPM开发板V1.3为例，根据其硬件实际使用情况配置后的截图如下：
2.2 生成pins_Air780EPM.json文件
1）点击保存：

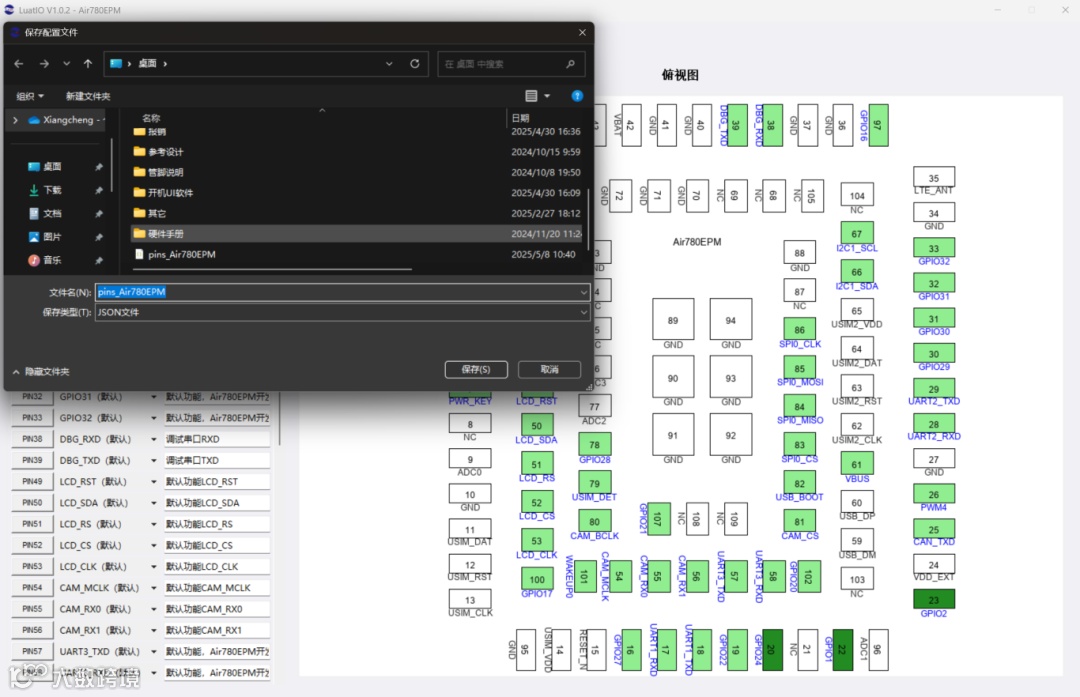

2）命名"pins_Air780EPM"：
注意事项：
文件名必须严格遵守pins_$model.json格式：
pins_Air780EPM；
Air780EPM中的“Air”为大小写组合，“EPM”必须为大写。
生成的pins_Air780EPM.json文件截图如下：
2.3 API库函数pins动态配置
请使用LuatIO可视化工具进行配置，你通常不需要使用这个功能；
本库的API属于高级用法，仅动态配置管脚时使用（LuatIO本来已经初始化好了，但在代码运行过程中需要对某个或某些GPIO的复用功能进行动态调整）；
pins是LuatOS核心库，在脚本代码中不需要require，可以直接使用。
关于pins的详细说明参见：
http://docs.openluat.com/air780epm/luatos/api/core/pins/

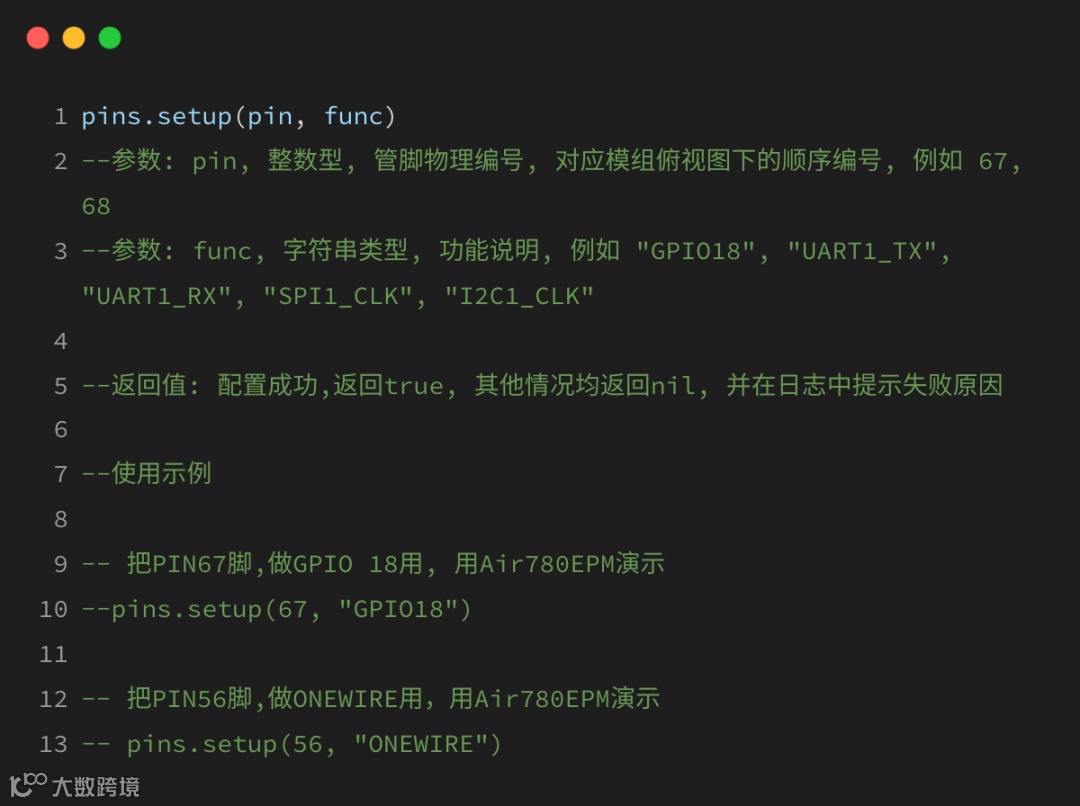

pins.setup(pin, func)
在pins_$model.json文件初始化之后，再一次或多次指定某个或多个管脚的功能变化。
特别说明：
此功能是为了动态修改管脚复用，99%的用户可能不会用到本API。
2.4 将pins_Air780EPM.json下载到模组
本小节我们只针对不需要“API库函数pins动态配置”的情况进行演示；即便需要的情况下，pins的使用方法跟其它API核心库函数没有区别。

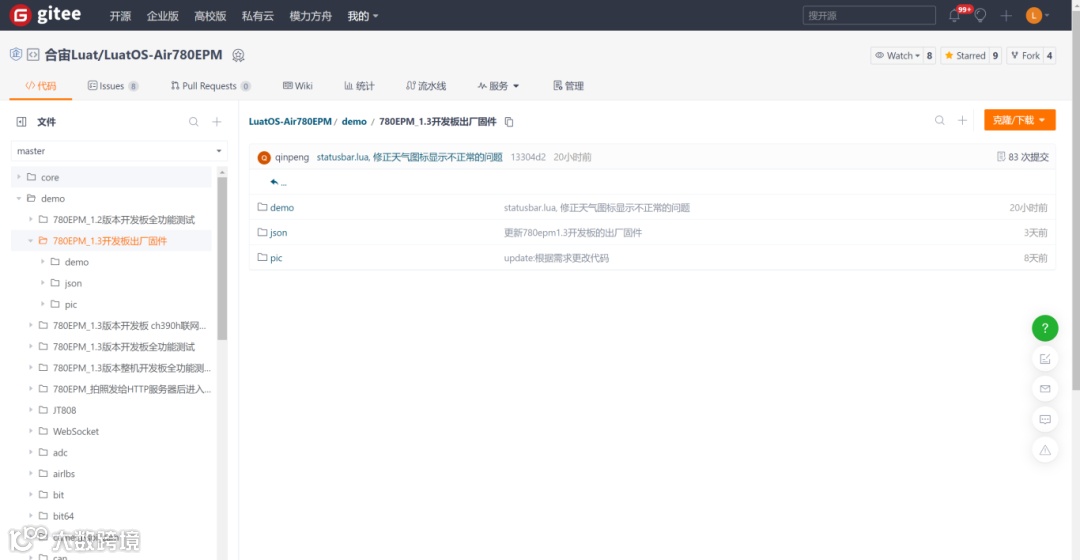

1）以Air780EPM开发板V1.3出厂固件为例：
最新固件下载详见：
https://gitee.com/openLuat/LuatOS-Air780EPM/tree/master/demo

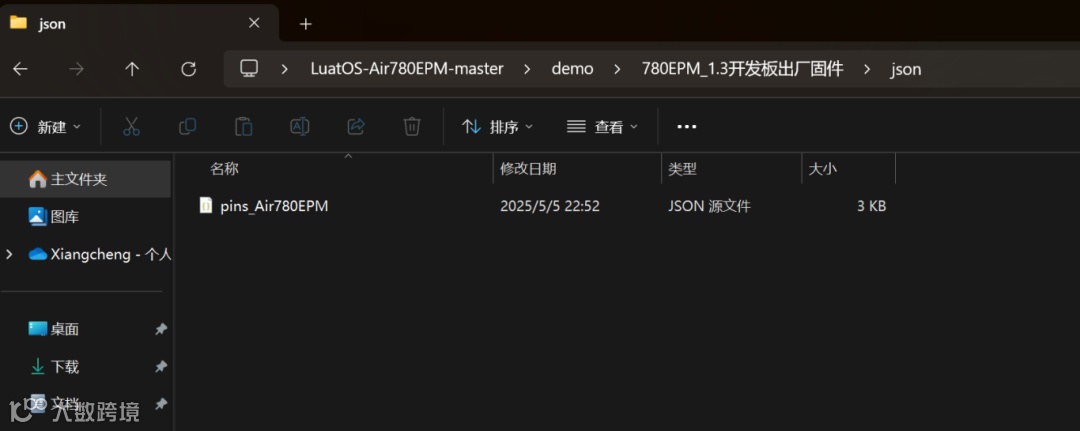

2）pins_Air780EPM保存在json文件夹内：

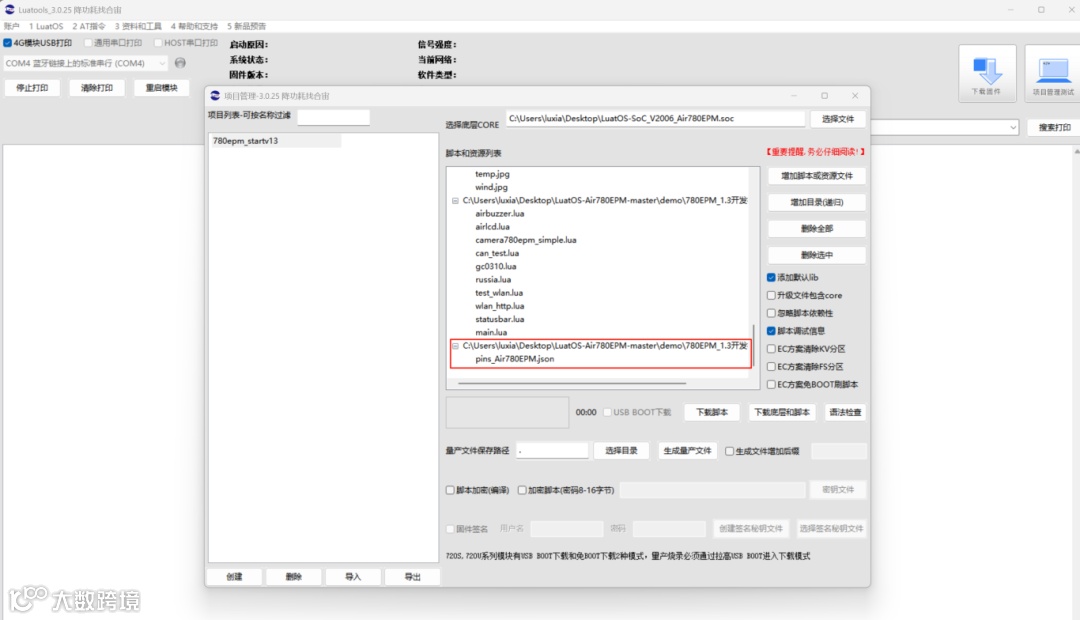

3）下载到Air780EPM开发板V1.3中：
3
- 其他相关说明 -
3.1 Lua代码中，需要声明调用pins_Air780EPM.json文件吗？
回答：不需要。更详细的说明，参见资料中心函数描述。
pins.loadjson(path)函数详见：
http://docs.openluat.com/air780epm/luatos/api/core/pins/
注意：LuatIO工具(pins_$model.json)和API函数pins都支持主推型号，老型号都不再支持。
3.2 虽然该工具很方便，但我已经习惯了mcu.altfun()函数配置，还可以继续使用吗？
回答：不可以了。
Air780EPM底层固件从V2005开始，将只支持pins_Air780EPM.json 一种GPIO复用功能配置方式，之前的mcu.altfun()方式将不再继续支持！遇到动态配置的情况，可以结合API库函数pins进行操作。
也就是说，如果您使用Air780EPM底层固件V2004或之前的版本已经量产出货，后续您因某种原因需要远程升级基于V2005及其后续底层固件版本的软件时——您的脚本文件也需要通过pins_Air780EPM.json的方式，重新对GPIO复用功能进行配置，原来的mcu.altfun()配置方式将会失效。
3.3 为什么我在合宙的Docs文档网站里，还经常看到关于mcu.altfun()函数的出现？
回答：在整理了。mcu.altfun()的API库函数说明已经从Docs上撤掉，但确实还有非常多的其它文档说明仍然“保留”，我们可能要花一段时间才能完全"清除"。
3.4 LuatIO功能将来会集成到LuaTools中吗？
回答：一定会的。目前单独的LuatIO工具只是阶段性的存在，很快就会集成到LuaTools中，大家通过一个工具入口即可完成尽可能多的功能。
3.5 如果未进行pins_Air780EPM.json的配置，代码可以运行吗？
回答：可以运行，会以Air780EPM各GPIO的默认功能执行；如果所引用的GPIO复用功能跟默认功能不一致，代码就会无法执行。
今天的内容就分享到这里了~如果您在物联网开发选型中有任何疑问，欢迎留言或联络产品负责人共同探讨。
