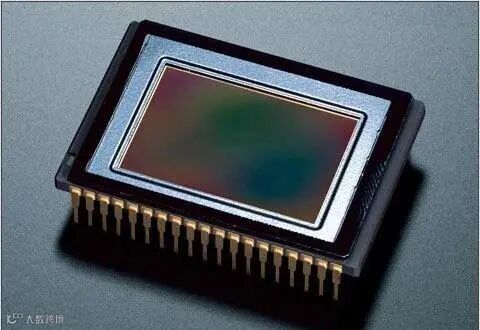

CCD/CMOS
CMOS叫互补金属氧化物半导体，每个像素和放大器独立工作。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4K为何普遍换装CMOS呢？
（1）哪些4K换装了CMOS呢？
硬镜史托斯3D荧光镜头26606BCA,摄像头TH121,120
奥林巴斯的摄像头CH-S400-XZ,CH-S700-XZ
奥林巴斯的胃肠镜GIF-EC1500，XZ1200，
富士的胃肠镜840
澳华的300、400 ，以及国产的超级多品牌
等等等等，如有不准，请纠正哈
（2）换装原因有：性能、成本、特殊光
性能：上表CCD读取速度，在处理3830*2160的像素（829万像素）时，数据比全高清（约207万像素）的处理量大了4倍以上。内窥镜有限空间下的CCD，缓慢的串行读取方式可能会导致图像延迟，不利于医用诊疗场景。
成本：工艺复杂、材料要求高、技术（日）垄断、应用减少成本均摊。
特殊光：CMOS并行读取更好的兼容处理近红外光。
曾经CCD有哪些牛逼技术？
顺次成像 (RGB) 使用黑白CCD，通过高速旋转的红、绿、蓝三原色滤光片轮，分三次曝光，获取三张单色图像，再合成为彩色图像，这个在奥林巴斯290胃肠镜上广泛应用。而彩色CCD需要在每个像素前覆盖微型滤光片，导致分辨率损失和色彩摩尔纹。顺次成像分辨率更高、色彩更纯正，曾是顶级图像质量的象征。
隔行转移CCD ：将感光像素和用于转移电荷的垂直寄存器在空间上分开，避免转移过程干扰曝光。早期帧转移CCD在电荷转移时，整个区域无法感光，会产生“拖影”。显著减少了高速移动下的拖影，提高了动态图像的清晰度。
全局曝光：通过技术手段，让CCD上所有像素在同一瞬间开始和结束曝光。实现了真正的全局曝光，可以捕捉快速移动的手术画面。
现在CMOS有哪些牛逼技术？
背照式 CMOS：传统传感器接收光线，电路会遮挡部分光线。背照技术将它翻转过来，让光线直达感光区，显著提升进光量和灵敏度。在内窥镜弱弱光环境下，图像可以更明亮、噪点更少。

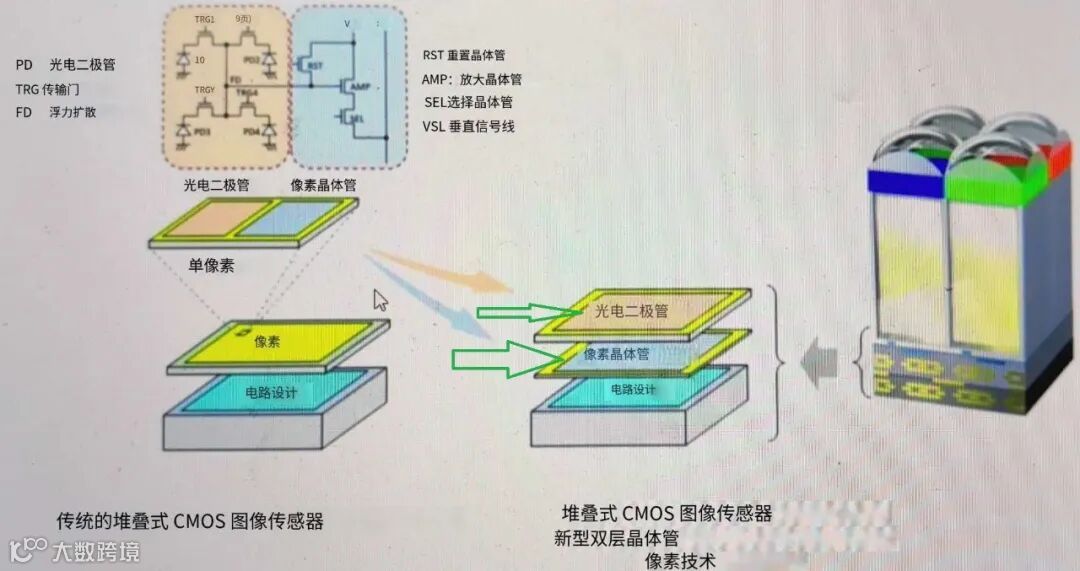

堆栈式 CMOS：更进一步，将像素层和电路层分开，像盖楼一样垂直堆叠。这不仅释放了像素空间，允许集成更复杂的处理电路，节约了横向面积，意味着可以封装在更细的镜身内。
单帧高动态范围：就是HDR，我们手机上经常见但是手机相机需要拍2张1明1暗再合成，单帧CMOS的牛逼之处就是可以单像素点1次曝光后的算法融合。那画面就会暗部更清晰。
低功耗：减少发热，减少能耗可以电池续航，体积小，提高更多外观设计可能性。要不超细镜、胶囊镜怎么来的？
当代CMOS比CCD在内窥镜领域中的画面、兼容性、体积方面给我们更多处理空间。怪不得都悄无声息的换装了CMOS。便宜、好用、后期处理强。可以使内窥镜镜子更小、更亮、技术更多。果然，技术改变认知，认知再改进技术。
CCD再见
ps：各内窥镜厂家，给CMOS打工呢？比这好那好的，兴许揉碎了一看，哟，cmos是一款型号。
