Catia在设计过程中经常用到剖切进行模型查看，对于组件和零件的我们可以这样快速创建。
一.组件剖面创建

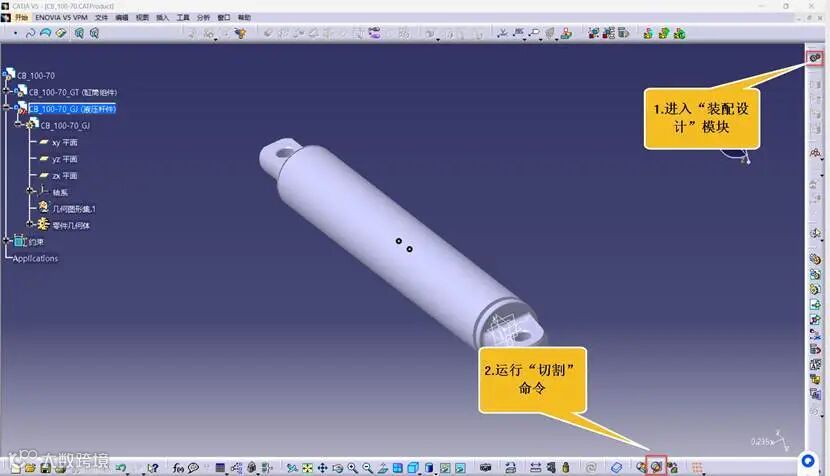

功能按钮：进入“装配设计”模块，运行“切割”命令。

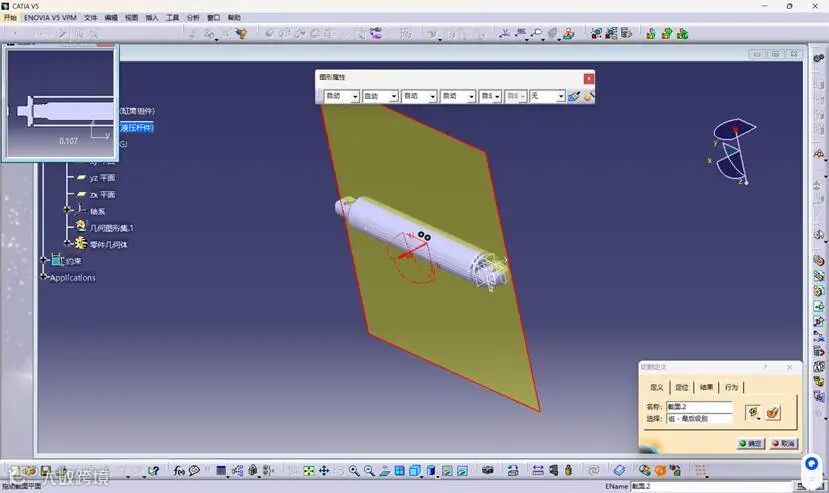

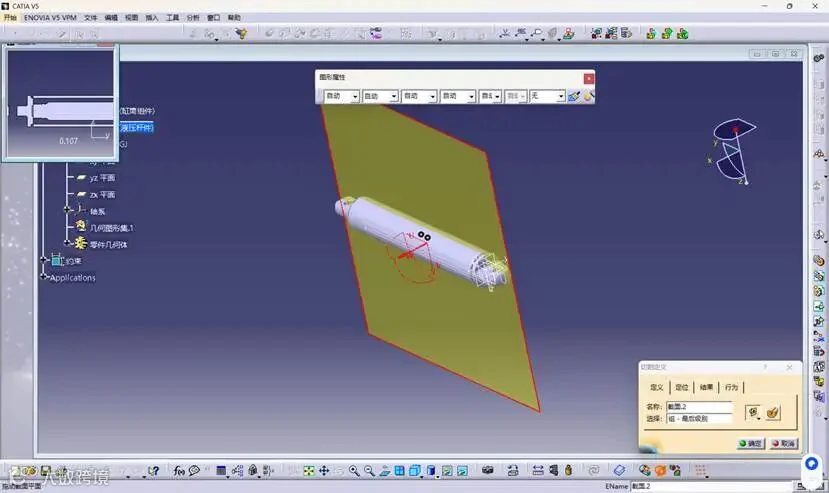

默认机制：启动相关命令后，系统会自动将YZ面设置为剖切面，并预览剖切的位置。同时，还会弹出一个显示剖切平面二维视图的窗口，其中包括“定义”、“定位”、“结果”、“行为”四个选项卡，如下图中所示。

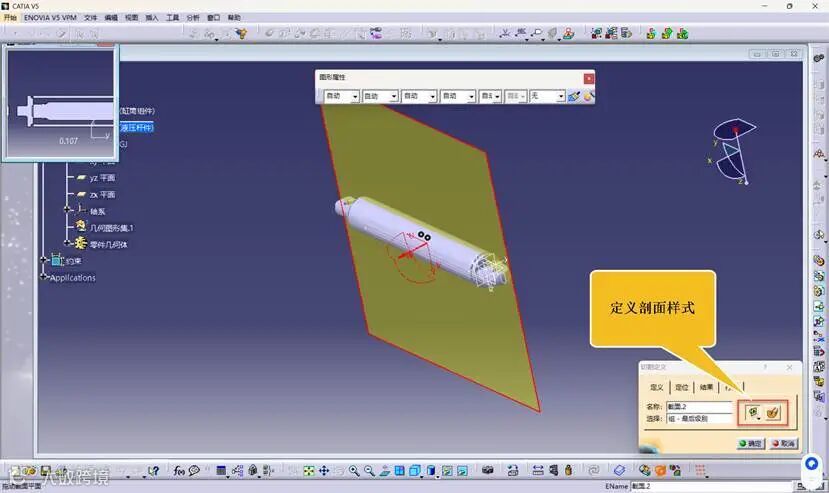

定义选项卡说明：设置剖面名称，设置剖面样式，设置是否在三维视图中展示剪切包络体。剖面样式包含：
单一剖面样式
切片剖面样式
：矩形剖面样式
：是否在三维视图中展示剪切展示

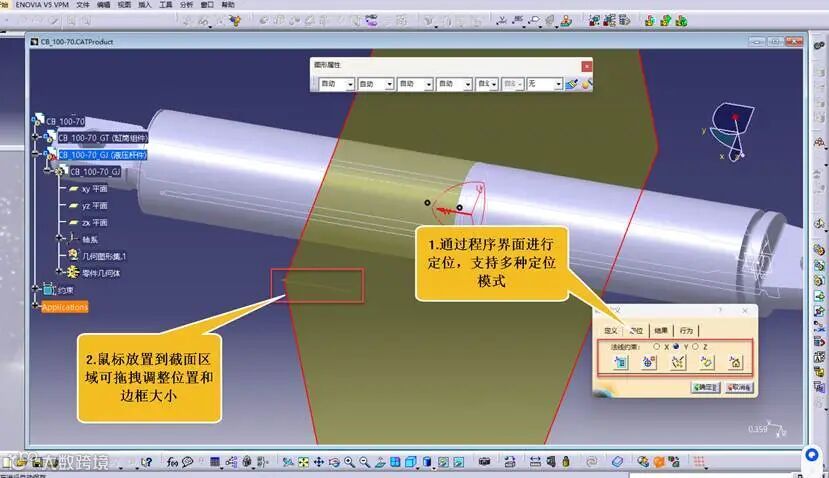

定位选项卡说明：通过拖拽调整和尺寸输入等方式，定义剖面的空间位置。

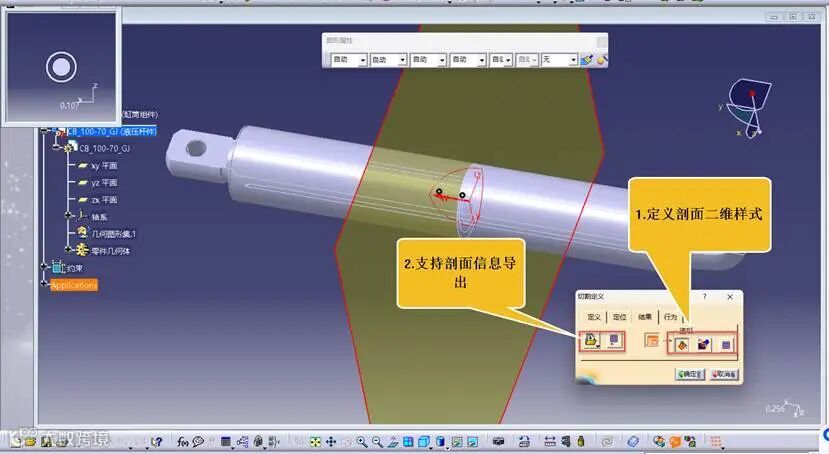

结果选项卡说明：提供了灵活的二维视图显示设置选项，并支持将二维视图结果导出为CATpart格式文件，打开后呈现为一个草图。

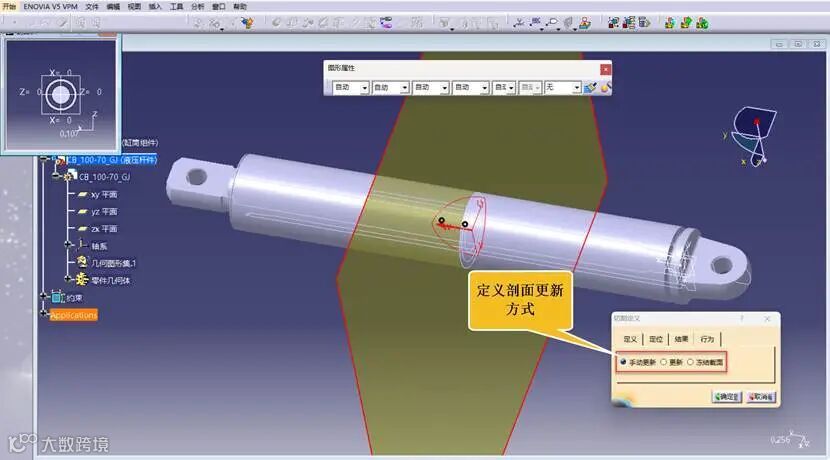

行为选项卡说明：用于控制剖面的刷新状态。在默认设置下，剖面需要手动进行更新，但用户可以根据实际需求进行切换选择。

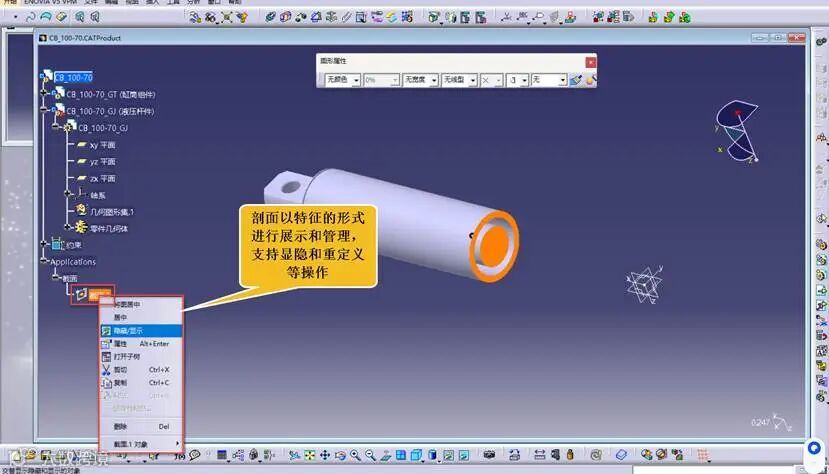

剖面管理：在模型树中以特征的形式进行展示和管理，支持显隐、重定义和删除等操作；
零件剖面创建

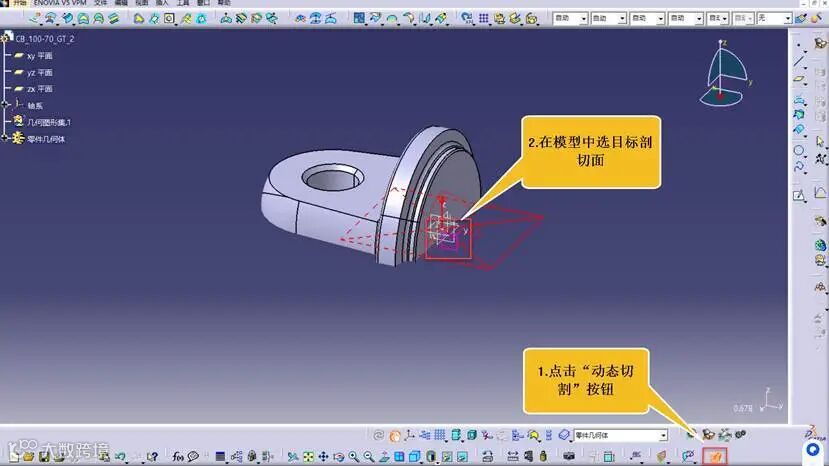

剖面创建：点击“动态切割”按钮，程序默认沿XY面剖切，可鼠标选择变换剖切面，如下图所示；（“动态切割”按钮可能会因为下部按钮过多被隐藏，需要拖动其他工具栏将其显示出来）

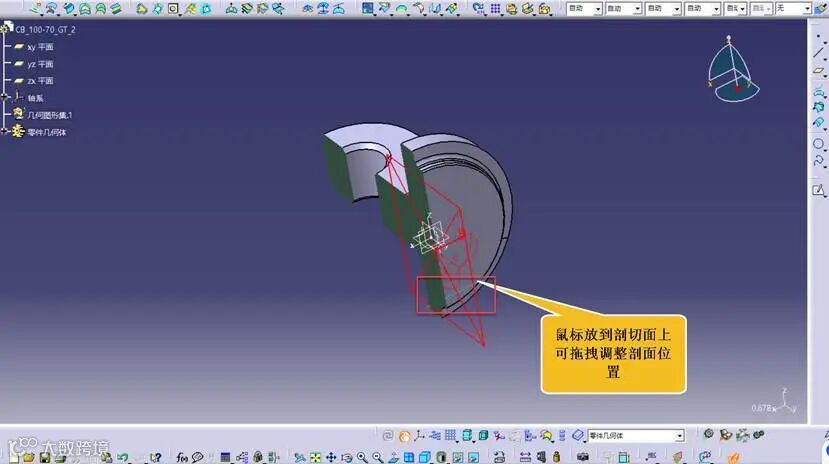

拖拽调整：将鼠标放置到剖切面区域，可以实现拖拽调整剖面位置和角度的功能；
注意：高版本Catia有“截面”功能，点击顶部工具栏"截面"图标，在3D视图中选择基准平面或自定义平面，通过拖动绿色箭头或输入精确数值调整剖切位置。
