前言

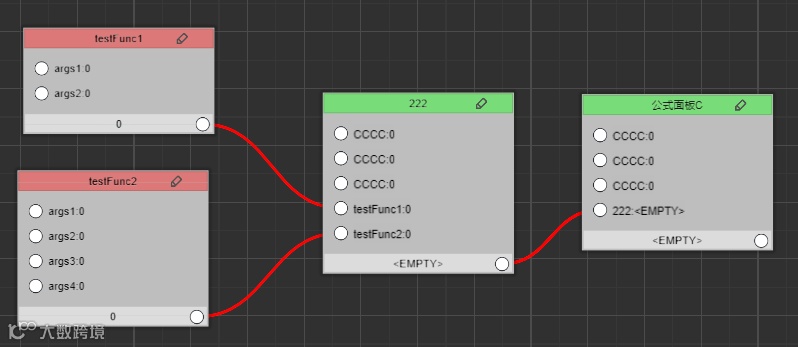

在最近的工作中开发了一个类似蓝图的功能模块，需要在蓝图中实现连线功能，以连接对应的蓝图面板，起初设想的是这样的：

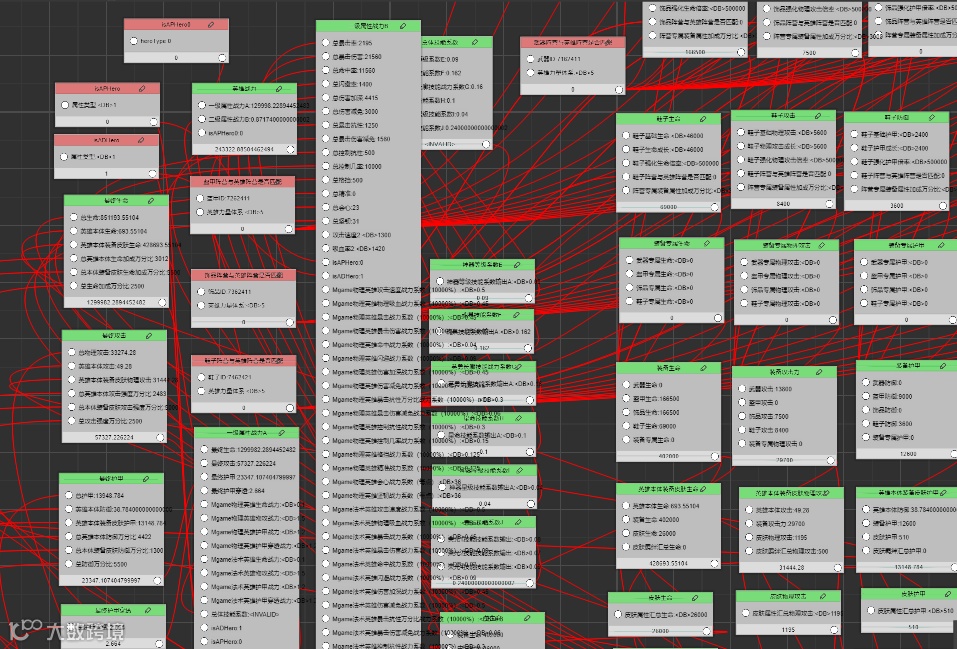

然而，实际情况是这样的：
其中每个线段都对应了一个 Graphics 组件，每个 Graphics 组件又会生成一个模型（Model）来完成渲染，每个模型则会生成一个子模型并引用一个网格（Mesh）来填充所需要渲染的顶点与索引缓冲数据；当前业务包含2000个左右的线段，也就是说全部刷新一次需要渲染2000个模型；这也使得刷新和拖动变得巨卡无比；
原理分析
曲线段绘制使用的是引擎自带的 Graphics（它还可以绘制其他几种基本的几何体） 组件，它继承于Renderable2D（所有支持渲染的 2D 组件的基类），除了提交装配的渲染数据（GraphicsAssembler）外，曲线绘制所需要实现的路径点绘制、存储和加工都是由（Impl）来完成的；
每一条需要绘制的线段都由两个或多个路径对象（Path）组成，每个路径又是由多个点对象（Point）组成，通常绘制一条线段的代码是：
// 清除准备
graphics.clear()
// 移动到线段起始位置
graphics.moveTo(x1, y1)
// 绘制直线到指定位置
// graphics.lineTo(x2, y2)
// 或者绘制贝塞尔曲线到指定位置(需要指定两个控制点)
graphics.bezierCurveTo(mx1, my1, mx2, my2, x2, y2);
// 提交当前路径，生成渲染数据
graphics.stroke()
// 如果是其他形状（比如矩形），还可以对形状进行进一步的填充操作（本文仅限线段绘制，其他暂时省略）
// graphics.fill()
在执行 moveTo 时会增加一个路径对象（Path）和一个点对象（Point），在执行 bezierCurveTo（lineTo）时会增加一组点对象（Point），到执行 stroke 后，会将点补齐成线段并生成相应渲染的顶点数据，渲染数据生成的步骤为：

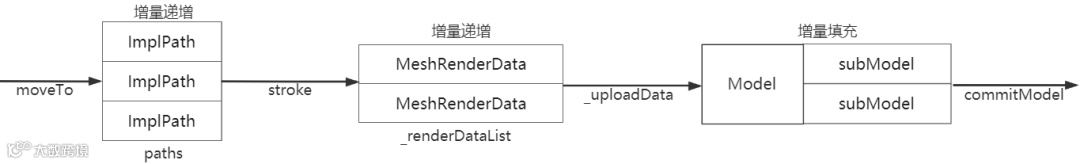

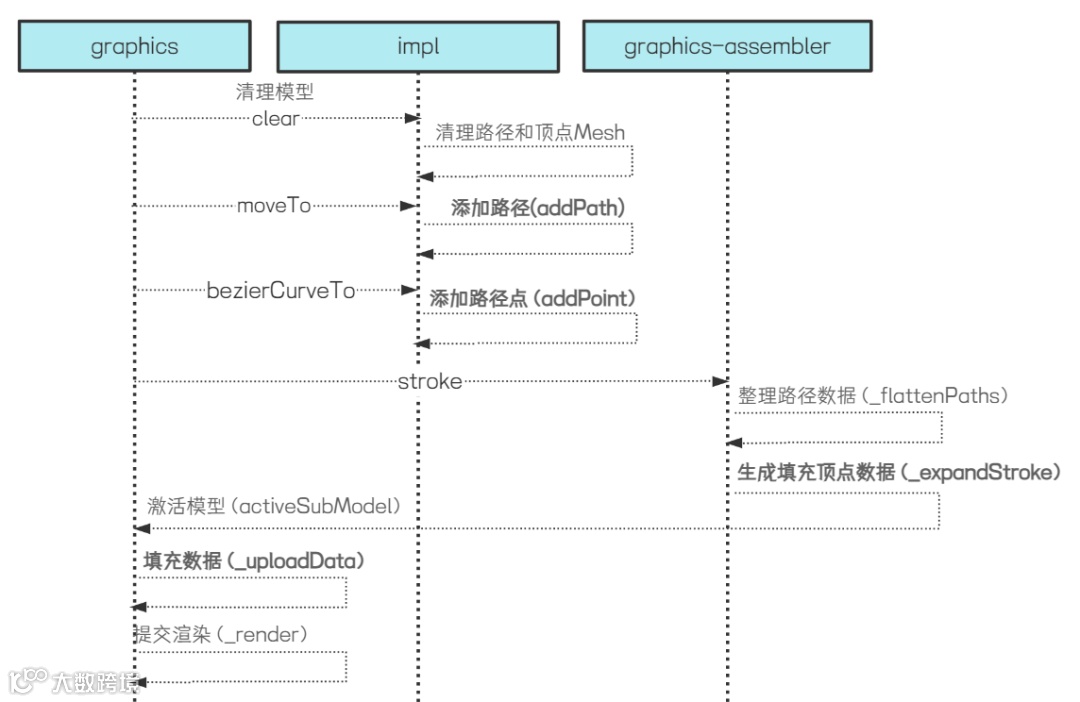

相应的每条线段从开始绘制到完成渲染，会生成的数据包括：路径和点对象（Path、Point）、渲染顶点（MeshRenderData）、子模型（Model）三部分；
从上图和引擎源码可知，我们可以采用一个 Graphics 绘制多条线段生成同一个 Model，从而减少模型总量的优化方法；但这又会带来另一个弊端，当其中某一条线段需要重绘时，就会导致该 Graphics 上的全部线段重绘；而且在调用 clear 方法时会把当前 Graphics 生成的数据都当成脏数据全部清除，然后再重新生成；
所以接下来我们将对 Graphics 及相关的路径顶点装配代码进行魔改，总体思路是将所有的路径生成到同一个 Model 的多个 SubModel 上，记录 Path 和 Point 的变化，重载 Impl 的相关方法，然后重写 GraphicsAssembler 中顶点生成部分，只修改和刷新变化部分，复用中间数据和对最终渲染结果进行精确填充，既能使用较少的模型完成渲染又可以尽量少的重刷数据，从而实现较好的优化效果；
优化步骤
-
复用路径和点对象
Graphics 中与绘制线段相关的增加路径和点的操作都在 moveTo 和 lineTo 这两个重要方法中，而最终管理是由 Impl 类来完成的，它定义了一个 Path 数组用来存储路径，一个 Point 用来存储点；
首先新建一个继承于 Graphics 的类（ 因为主要是针对画线的优化，所以给它取名为 GraphicsLine），然后在创建路径数据时为它赋一个 ID 并记录到 Map 中，在需要重绘时根据 ID 找到并重绘指定路径，完成路径对象的复用，具体如下：
let uid: number = 1000 // 路径ID起始值
// 重新定义路径点对象，Point 数据类相对简单，所以直接改个名从引擎代码里复制过来
exportclass ImplPoint extends Vec2 {...}
// 因为需要复用 Path 数据，所以对路径对象略做修改
exportclass ImplPath {
public id: number // 新增唯一ID属性，用来标记路径
public change: boolean = false // 变化标记，用于表明该路径是否发生变化
.... // 省略未修改的代码
constructor() {
this.reset()
}
public reset(isNewUID: boolean = true) { // 为 reset 方法增加创建参数
if (isNewUID) { // 如果是新建路径，则产生一个新ID
this.id = uid
uid++
}
else { // 如果是复用路径，则重置变化标记
this.change = true
}
....
}
}
exportclass GraphicsLine extends Graphics {
private _pathMap: { [id: number]: ImplPath } = {} // 以id为索引的路径 MAP
constructor() {
super();
// 因为引擎没有开放 Impl 对象无法继承，所以这里采用动态重载的办法重写接口
this.overloadGraphicsImpl()
}
// 重载 Graphics.Impl 方法
protected overloadGraphicsImpl() {
let pathMap = this._pathMap
this.impl._addPath = function () {
....
if (!path) {
path = new ImplPath() // Path(); // 使用新定义的路径对象替换
this.paths.push(path);
} else {
path.reset();
}
....
pathMap[path.id] = path // 增加到 map
return path;
}
this.impl.addPoint = function (x: number, y: number, flags: __private._cocos_2d_assembler_graphics_types__PointFlags) {
....
let pt: ImplPoint = new ImplPoint(x, y); // 使用新定义的路径点对象替换
....
}
// 新增方法，在路径需要变换时调用它而不是调用 moveTo
this.impl.changeMoveTo = function (id: number, x: number, y: number) {
let path = pathMap[id] // 这里只重置指定ID的路径
if (path) {
path.reset(false)
this._curPath = path
}
else {
this._addPath()
}
....
}
}
// 重载该方法，返回当前使用路径的ID，在首次画线时调用
public moveTo(x: number, y: number): number {
....
returnthis.impl._curPath.id
}
// 新增方法，重复画线时调用该方法
public changeMoveTo(id: number, x: number, y: number) {
if (!this.impl) {
return;
}
this.impl.changeMoveTo(id, x, y);
}
}
经过上述修改，在首次绘制时调用 moveTo 获得路径ID，后续重绘时可以调用 changeMoveTo 并传入路径ID就可以对路径对象进行复用；这时候还不能直观的看到效果，因为在 stroke 方法中只会对新增的路径计算顶点信息并填充，所以接下来我们还要进一步的修改顶点数据的计算和填充方法，让它可以支持只处理更新过的路径；
-
复用顶点数据，减少顶点计算
画线顶点数据的计算装配是在 GraphicsAssembler 装配器中完成的，这个装配器是以实例方式定义，引擎并没有开放出来，所以直接从引擎复制一份代码再改个名（graphicsAssemblerLine）来用；相对应的需要修改一下 GraphicsLine 中的装配器获取方法，以便能获取到我们自定义的装配器实例；以及增加变换刷新及变换刷新结束的对应方法：
export class GraphicsLine extends Graphics {
protected _flushAssembler () {
// 使用自定义的装配器代替原来的
const assembler = graphicsAssemblerLine; // Graphics.Assembler.getAssembler(this);
if (this._assembler !== assembler) {
this._assembler = assembler;
}
}
// 画线变化时调用该方法刷新（拖动中循环调用）
public changeStroke() {
....
// 调用自定义方法刷新变化的线段路径
(this._assembler as IAssembler).changeStroke!(this);
//@ts-ignore // 每次刷新完成后，重置路径点 change 标记为 false
this.impl.clearPointChange()
}
// 画线变化结束时调用该方法重置path及重刷顶点数据（拖动结束后调用一次）
public changeStrokeEnd() {
if (!this.impl) return;
if (!this.changeRenderData) return;
if (!this._assembler) {
this._flushAssembler();
}
this.isChangeFirst = true // 重置拖动刷新首次填充标记
//@ts-ignore
this.impl.clearPointChange(); // 重置路径点 change 标记
//@ts-ignore
this.impl.removeRenderData(this.changeRenderData); // 删除自定义的 renderData
this.changeRenderData = null;
this.changeRenderIndex = -1;
this._isDrawing = true;
this._isNeedUploadData = true; // 调用自定义方法重置变化的线段路径及顶点信息
(this._assembler as IAssembler).changeStrokeEnd(this);
}
}
每次 moveTo 生成一组 Path 路径后，stroke 再根据路径生成一个或多个 MeshRenderData，只要不调用 clear 方法，这两组数据都是增量递增的过程，如下图：

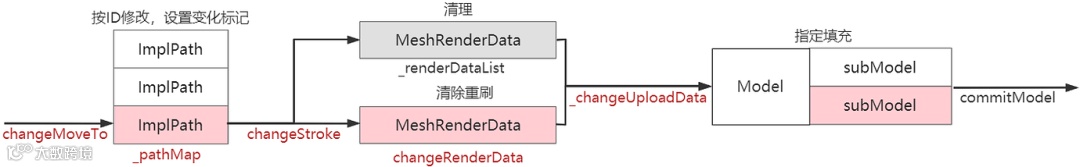

当调用 changeMoveTo 来改变部分路径时（拖动变换），这块的优化思路是：新建一个 MeshRenderData 然后遍历所有的 path 找出 change 标记为 true 的路径，重算顶点信息并保存到新建的 renderData 中，最后再生成新的子模型并填充提交（因为每个 renderData 对应一个 subModel 子模型）；
这里需要注意的是，在重新计算改变的 path 路径前，需要在原有的 renderData 中先清除该 path 原来的顶点信息，然后再重新填充对应的子模型（相当于清除已修改的画线内容）；

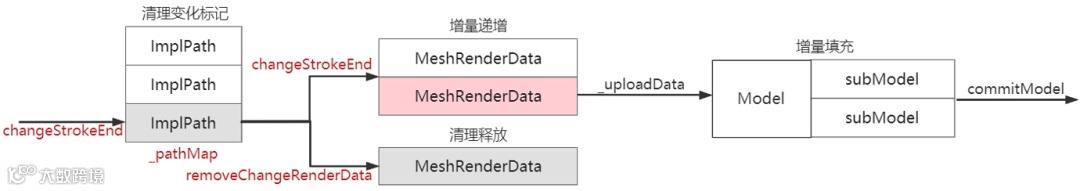

当调用 changeStrokeEnd 来结束改变时（拖动结束），需要把标记过的 path 重算顶点信息并增量保存到默认的 renderDataList 中，同时释放新建的 MeshRenderData，最后重置 path 标记，让绘制渲染走回到原有流程；
这里有一个问题，就是每次拖动结束后变化所涉及的 path，对应的顶点数据并不是保存在原有的位置；这是因为拖动前路径点的数据长度与拖动后的并不相同（贝塞尔曲线生成的路径点不同），无法写回原有位置只能走原流程写到 _renderDataList 最后的 renderData 中，所以当拖动次数增多后 _renderDataList 中的 renderData 也会出现一定的冗余；此时需要重调用 clear 全部清除数据重新生成；
此时需要再给 ImplPath 和 GraphicsLine 增加几个标记：
export class ImplPath {
// 增加刷新标记，用于标记 changeMoveTo 到 changeStrokeEnd 之间的所有刷新过的路径
public refresh: boolean = false
// 保存该路径对应的顶点数据所在的位置和对象（在 _expandStroke 方法中记录）
public pathVertexInfo = { start: 0, end: 0 }
public pathIndexInfo = { start: 0, end: 0 }
public pathMeshBuffer: MeshRenderData = null
}
exportclass GraphicsLine extends Graphics {
// 增加 renderData 变量和索引，用于保存每次拖动产生的顶点信息
public changeRenderData: MeshRenderData = null
public changeRenderIndex: number = -1
// 用于标记是否每次拖动的第一次刷新（因为每次拖动前需要先清除原有的路径，详见前文）
private isChangeFirst: boolean = true
}
为了不影响原有的画线流程，除了新增的（上图标红的方法名称）和部分方法需要修改的，我们把所有与画线相关的方法全部复制一份，方法名称加上change前缀，用来处理需要重刷的顶点计算；
export const graphicsAssemblerLine: IAssembler = {
useModel: true,
// ************************** 这里方法直接复制不修改 *********************/
// updateRenderData、fillBuffers、renderIA、fill、end、_expandFill、_calculateJoins、
// _flattenPaths、_chooseBevel、_buttCapStart、_buttCapEnd、_roundCapStart、_roundCapEnd、
// _roundJoin、_bevelJoin、stroke、getRenderData
// ************************** 修改原来的方法 *********************/
// 在走引擎标准的刷新流程时，记录下 path 与顶点数据对象的对应关系
_expandStroke(graphics: Graphics, isChange: boolean = false) {
....
// 可以看到，循环是从 _impl.pathOffset 开始
for (let i = _impl.pathOffset, l = _impl.pathLength; i < l; i++) {
....
// 保存该路径在顶点数据中的起始值
//@ts-ignore
path.pathVertexInfo.start = meshBuffer.vertexStart;
//@ts-ignore
path.pathIndexInfo.start = meshBuffer.indexStart;
....
meshBuffer.indexStart = indicesOffset;
// 保存该路径在顶点数据中的结束值，主要是用于在变换开始时清空原有的顶点数据
//@ts-ignore
path.pathVertexInfo.end = meshBuffer.vertexStart;
//@ts-ignore
path.pathIndexInfo.end = meshBuffer.indexStart;
//@ts-ignore
path.pathMeshBuffer = meshBuffer // 保存该路径对应的 meshBuffer
}
_renderData = null;
_impl = null;
},
// ************************** 新增的方法 *********************/
// 变换刷新基本上是复制了 stroke 的流程
// 只是把顶点生成的过程由: 增量生成顶点数据 改成了: 从全部的 path 中找变换过的生成顶点数据
changeStroke(graphics: Graphics) {
Color.copy(_curColor, graphics.strokeColor);
if (!graphics.impl) {
return;
}
// 如果是变换的首次刷新，把原来变换的顶点数据给清除
//@ts-ignore
let icClear = (graphics.isChangeFirst) ? this._clearChangeOld(graphics) : true;
if (icClear) {
// 全部用复制修改的方法替换原流程
this._flattenChangePaths!(graphics.impl);
this._expandChangeStroke!(graphics);
this.end(graphics);
}
},
_clearChangeOld(graphics: Graphics): boolean {
let ret = false
const paths = graphics.impl.paths;
// 查找所有路径，找出变换的路径清空顶点数据
for (let i = 0, l = graphics.impl.pathLength; i < l; i++) {
const path = paths[i];
//@ts-ignore
if (path.change && path.pathMeshBuffer) {
ret = true
//@ts-ignore
let meshBuffer = path.pathMeshBuffer
//@ts-ignore
if (meshBuffer === graphics.changeRenderData) continue
// 清除数据
const vData = meshBuffer.vData;
//@ts-ignore
for (let j = path.pathVertexInfo.start * attrBytes; j < path.pathVertexInfo.end * attrBytes; j++) {
vData[j] = 0;
}
const iData = meshBuffer.iData
//@ts-ignore
for (let j = path.pathIndexInfo.start; j < path.pathIndexInfo.end; j++) {
iData[j] = 0
}
// 因为顶点数据已改变，所以需要重置该标记，让 _render 时可以重新填充数据到子模型
meshBuffer.lastFilledVertex = 0
}
}
return ret
},
// 复制于原流程的 _flattenPaths 方法
_flattenChangePaths(impl: __private._cocos_2d_assembler_graphics_webgl_impl__Impl) {
....
// 原流程循环是从增量位置 _impl.pathOffset 开始，因为我们是需要在所有路径中查找，所以从0开始
for (let i = 0, l = impl.pathLength; i < l; i++) {
const path = paths[i];
const pts = path.points;
//@ts-ignore
if (!path.change) continue // 只重算改变过的路径
....
}
},
// 复制于原流程的 _expandStroke 方法
_expandChangeStroke(graphics: Graphics) {
....
// 计算连接区域
this._calculateChangeJoins(_impl, w, lineJoin, miterLimit);
// 该方法原代码太长，所以拆分成了两个方法 _calculateChangeVertex 和 _doChangeMashBuffer
// Calculate max vertex usage.
let vertexCount = this._calculateChangeVertex(graphics, nCap, paths);
if (vertexCount > 0) {
// 因为后续流程都是操作 _renderData ，所以我们可以使用自已新建变化数据来代替
let meshBuffer = _renderData = this.getChangeRenderData(graphics, vertexCount)
if (meshBuffer) {
for (let i = 0, l = _impl.pathLength; i < l; i++) {
//@ts-ignore
if (paths[i].change) {
this._doChangeMashBuffer(graphics, nCap, paths[i], meshBuffer)
}
}
}
}
_renderData = null;
_impl = null;
},
// 复制于原流程的 _calculateJoins 方法
_calculateChangeJoins(impl: __private._cocos_2d_assembler_graphics_webgl_impl__Impl, w: number, lineJoin: __private._cocos_2d_assembler_graphics_types__LineJoin, miterLimit: number) {
....
// Calculate which joins needs extra vertices to append, and gather vertex count.
const paths = impl.paths;
for (let i = 0, l = impl.pathLength; i < l; i++) { // 从0开始查找全部路径
const path = paths[i];
//@ts-ignore
if (!path.change) continue // 只重算改变过的路径
....
}
},
// 将原本从 _impl.getRenderDataList 获取 renderData 的过程调整为获取 graphics.changeRenderData
getChangeRenderData(graphics: Graphics, vertexCount: number) {
if (!_impl) {
returnnull;
}
// 定义自定义的 renderData 保存路径变换后的顶点信息（不影响原数据）
//@ts-ignore
let renderData = graphics.changeRenderData;
if (!renderData) {
renderData = _impl.requestRenderData(); // _renderData 重新赋给新的渲染对象
//@ts-ignore
graphics.changeRenderData = renderData // 保存到变量 changeRenderData
//@ts-ignore
graphics.changeRenderIndex = _impl.getRenderDataList().length - 1
//@ts-ignore
renderData.name = "changeData"
}
let meshBuffer = renderData;
const maxVertexCount = meshBuffer ? meshBuffer.vertexStart + vertexCount : 0;
if (meshBuffer && meshBuffer.vertexCount < maxVertexCount) {
meshBuffer.request(vertexCount, vertexCount * 3);
}
if (meshBuffer) { // 每次变换都清空
if (vertexCount <= MAX_VERTEX && vertexCount * 3 <= MAX_INDICES) {
// 清除数据
const vData = meshBuffer.vData;
for (let j = 0; j < meshBuffer.vertexStart * attrBytes; j++) {
vData[j] = 0;
}
const iData = meshBuffer.iData
for (let j = 0; j < meshBuffer.indexStart; j++) {
iData[j] = 0
}
meshBuffer.vertexStart = 0
meshBuffer.indexStart = 0
}
}
return renderData;
},
// 计算修改路径的顶点长度，复制于原流程的 _expandStroke 方法的顶点计算部分
_calculateChangeVertex(graphics: Graphics, nCap: number, paths: __private._cocos_2d_assembler_graphics_webgl_impl__Path[], isRefresh: boolean = false): number {
....
// 重新计算变换的顶点数据
for (let i = 0, l = _impl.pathLength; i < l; i++) {
const path = paths[i];
const pointsLength = path.points.length;
// 只计算改变过的路径
//@ts-ignore
isCalculate = (isRefresh) ? path.refresh : path.change
if (!isCalculate) continue
....
}
return vertexCount
},
// 生成修改路径的顶点数据，复制于原流程的 _expandStroke 方法的顶点生成部分
_doChangeMashBuffer(graphics: Graphics, nCap: number, path: __private._cocos_2d_assembler_graphics_webgl_impl__Path, meshBuffer: MeshRenderData) {
....
},
// 变换刷新结束，需要把已经改变过的 path 重新计算并保存到原顶点数据对象中（把变换过的路径数据还回去）
changeStrokeEnd(graphics: Graphics) {
_impl = graphics.impl;
if (!_impl) return;
const w = graphics.lineWidth * 0.5;
const nCap = curveDivs(w, PI, _impl.tessTol);
const paths = graphics.impl.paths;
// 计算变换的顶点数
let vertexCount = this._calculateChangeVertex(graphics, nCap, paths, true);
// 走原流程去申请顶点数据对象
const meshBuffer: MeshRenderData | null = _renderData = this.getRenderData!(graphics, vertexCount);
if (meshBuffer) {
for (let i = 0, l = _impl.pathLength; i < l; i++) {
const path = paths[i];
// change 标记每次刷新都会重置，refresh 只有变换结束才会重置
//@ts-ignore
if (path.refresh) {
// 路径已经刷新，所以需要重新保存路径的顶点位置和对象，以便下次变换开始时能找到正确的位置
//@ts-ignore
path.pathVertexInfo.start = meshBuffer.vertexStart;
//@ts-ignore
path.pathIndexInfo.start = meshBuffer.indexStart;
this._doChangeMashBuffer(graphics, nCap, path, meshBuffer, true)
//@ts-ignore
path.pathVertexInfo.end = meshBuffer.vertexStart;
//@ts-ignore
path.pathIndexInfo.end = meshBuffer.indexStart;
//@ts-ignore
path.pathMeshBuffer = meshBuffer // 保存该路径对应的 meshBuffer
//@ts-ignore
path.refresh = false // 清理刷新标记
}
}
}
_renderData = null;
_impl = null;
this.end(graphics);
},
}
-
优化模型填充
在准备好顶点数据后，我们还差最后一步，就是把准备好的顶点数据填充到子模型再提交；模型填充和提交代码在 GraphicsLine 的基类中，所以我们需要重写对应 _render 方法：
export class GraphicsLine extends Graphics {
private _isNeedUploadChangeData: boolean = false // 重刷改变数据标记
// 重载基类 _render 方法
protected _render(render: __private._cocos_2d_renderer_i_batcher__IBatcher) {
.... // 原流程不变
elseif (this._isNeedUploadChangeData && this.changeRenderData) { // 填充新变换顶点
const len = this.model!.subModels.length;
const idx = this.changeRenderIndex // 取到之前 impl.getChangeRenderData 保存的顶点数据索引
if (idx >= len) {
this.activeSubModel(idx); // 激活该顶点对应的子模型
}
// 如果是变换的首次刷新，则需要重新填充一次已修改的renderData 到对应子模型
//（因为需要对变换路径的原有顶点数据进行清除）
if (this.isChangeFirst) {
this._uploadData()
}
else {
this._uploadChangeData(idx) // 只填充变换顶点
}
// 重置标记
this._isNeedUploadChangeData = false
this.isChangeFirst = false
}
render.commitModel(this, this.model, this.getMaterialInstance(0));
}
// 填充变化的顶点数据到子模型
private _uploadChangeData(idx: number) {
const subModelList = this.model.subModels;
// 指定填充的顶点数据为路径变换的顶点对象
const renderData = this.changeRenderData;
// 指定与顶点对象索引对应的子模型，idx = this.changeRenderIndex
const ia = subModelList[idx].inputAssembler;
if (renderData.vertexStart !== 0) {
.... // 与 _uploadData 中填充方法相同
}
}
}
以上，我们已经改造完成了画线的整个流程，在实际应用时按如下方式调用接口，就可以在拖动时实现流畅的画线刷新:
private _lineId: number
start() {
graphicsLine.clear()
this._lineId = graphicsLine.moveTo(x1, y1)
// graphicsLine.lineTo(x2, y2)
graphicsLine.bezierCurveTo(mx1, my1, mx2, my2, x2, y2);
graphicsLine.stroke()
}
onTouchMove() {
graphicsLine.changeMoveTo(this._lineId, x1, y1)
graphicsLine.bezierCurveTo(mx1, my1, mx2, my2, x2, y2);
graphicsLine.changeStroke()
}
onTouchEnd() {
graphicsLine.changeStrokeEnd()
}
-
优化顶点结构
除此之外，在实际应用中还发现，填充的每个顶点数据中都包含了颜色信息，除非是每条线段的颜色不一样，否则必定会有颜色信息是重复的（特别是绘制贝塞尔曲线时，一条曲线需要使用大量的顶点来描述，它们必然是使用同一个颜色的）；当前的应用只会使用到几个颜色，所以可以通过：删除顶点的颜色信息来减少顶点数据和填充内容的大小，同时修改对应的shader增加固定颜色来代替顶点中的颜色完成渲染：
// 原有顶点信息定义 3 position + 4 color + 1 dist = 8 (Float32)
const attributes = vfmtPosColor.concat([
new Attribute('a_dist', Format.R32F),
]);
// 新的顶点信息定义，去除颜色信息后 3 position + 1 dist = 4 (Float32)
const vfmtCustom = UIVertexFormat.vfmt.concat([
new gfx.Attribute('a_dist', gfx.Format.R32F),
]);
// 同时对应的常量也需要重新定义
const componentPerVertexEx = UIVertexFormat.getComponentPerVertex(vfmtCustom);
const strideEx = UIVertexFormat.getAttributeStride(vfmtCustom);
// graphicsAssemblerLine 中的顶点长度常量也需要修改一下
const attrBytes = 4; // 8;
由于顶点长度发生变化，所以对应涉及到的顶点计算和填充部分代码都需要对应调整一下：
// 涉及到顶点格式定义，需要调整的方法有：
// impl.requestRenderData
// GraphicsLine.activeSubModel
// GraphicsLine._uploadData
// 涉及写入顶点的操作，都是通过 graphicsAssemblerLine._vSet 方法去实现的，所以这个方法也需要修改一下
graphicsAssemblerLine: IAssembler = {
_vSet(x: number, y: number, distance = 0) {
....
vData[dataOffset++] = x;
vData[dataOffset++] = y;
vData[dataOffset++] = 0;
// Color.toArray(vData, _curColor, dataOffset); // 注释颜色信息的写入填充
// dataOffset += 4;
vData[dataOffset++] = distance;
meshBuffer.vertexStart++;
},
}

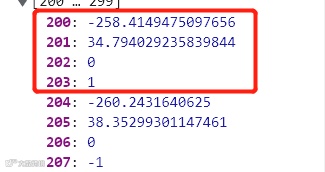

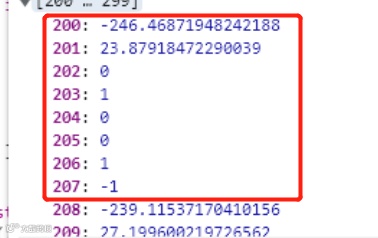

从调试的顶点数据中可以看到填充内容的变化（大小节省一半）： 修改前：
修改后：
最后，从引擎目录复制一份 builtin-graphics.effect 到当前工程，修改对应 shader 为它增加一个 LineColor 的颜色参数作为线段渲染的当前颜色，如果需要多显示几个颜色可以多定义几个参数，可以给顶点数据格式增加一个颜色索引，通过颜色索引取指定的颜色来完成；
shader 的内容具体修改如下（该示例只定义了一个颜色）：
// Effect Syntax Guide:https://github.com/cocos-creator/docs-3d/blob/master/zh/material-system/effect-syntax.md
//实现自定义连线渲染
CCEffect%{
.... # 省略
properties: # 新增固定颜色参数
lineColor:{value:[0.28,0.28,0.28,1.0],editor:{tooltip:"背景颜色",type:color}}
}%
//vs顶点部分不需要修改，省略
CCProgramfs%{
....
uniformConstant{ //开放参数
vec4lineColor; //背景色
};
....
vec4frag(){
vec4o=lineColor;//v_color; //使用shader设定颜色代替
//这行是抄的，加上这行会让线段产生颜色渐变效果
//vec4o=lineColor+(lineEndColor-lineColor)*(sin(1.77*cc_time.x));
....
}
}%
最终呈现
当前优化在 CocosCreator 3.5.2 版本 h5 环境下测试通过，并在实际工作中应用；
示例代码请前往原文下载。
关注 Cocos 引擎官方公众号
第一时间掌握干货信息
