随着科学技术的发展，各种智能型的检测儿件也不断地涌现，德国海德汉(E}IDENHAIN)公司最新推出了一种具带距离编码参考点标志的直线光栅尺(distanc}coded reference)，使用带距离编码参考点标志的线性测量系统，可以不必为返回参考点而在机床安装减速开关，并返回一个固定的机床参考点，这样在实际使用中可以带来了许多方便。
下面是在FANUC数控系统中使用的一些经验。
一 原理

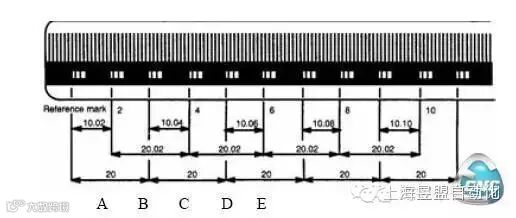

带距离编码参考点标志的线性测量系统的原理是采用包括一个标准线性的栅格标志和一个与此相平行运行的另一个带距离编码参考点标志通道，每组两个参考点标志的距离是相同的，但两组之间两个相邻参考点标志的距离是可变的，每一段的距离加上一个固定的值，因此数控轴可以根据距离来确定其所处的绝对位置，如图下所示: ( LS486C为例)
例如从A点移动到C，中间经过B点，系统检测到10.02就知道轴现在在是哪一个参考点位置，同样从B点移动到D，中间经过C点，系统从C点到D点的距离是10.04就知道轴现在在是哪一个参考点位置，所以只要轴任意移动超过两个参考点距离(20mm)就能得到机床的绝对位置。
HEIDENHAIN公司的直线光栅尺后ICI带“C”的都有此功能，如“LF183C, LS486C, LB382C"等。
西班牙FAGOR公司的直线光栅尺中间带“O”的也有此功能，如“COV, COVP, FOP"等。
二 应用
在FANUC数控系统OI-C中应用。
1.参数设定(此功能为选项功能Oic订货号A02B-0310-J670 18I订货号A02B-0284-J670)
1).1815#1 OPT 1815#2 DCL光栅尺使用类型:选择了带距离编码参考点标志的直线光栅尺。(在使用圆光栅时1815#1 #2 #3均要设定为1)
2).1802#1 DC4

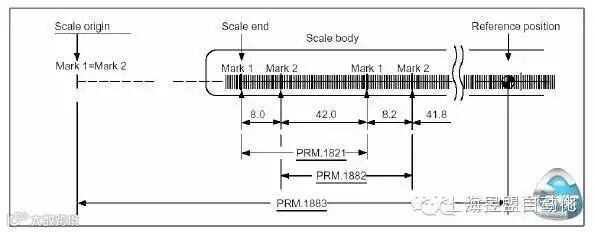

3) .1821相邻两个Markl之间的距离直线光栅尺标准参考点标志栅格间距
4)1882 相邻两个Mark2之间的距离
5)1883 假想的光栅尺原点与参考点之间的距离

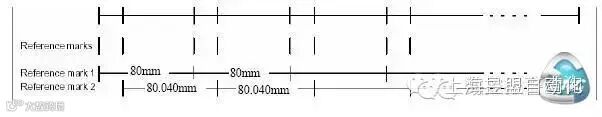

以海德汉LB302C光栅尺为例的参数设置
相邻两个Markl之间的距离 80mm
相邻两个Mark2之间的距离80.040mm
想应参数设置如下:
1815#1 1 1815#2 1
1802#1 DCL设置为0使用3参考点检测回零点
1821 80000(最小检测单位u)
1882 80040(最小检测单位u)
1883上电后回零机床会移动3次自动计算零点的坐标位置。填写到1883即可建立参考点。
断电后再上电执行回零操作，该轴走停3次(或4次，参数1802#1设定为1)，根据光栅尺反馈回来的数据自动计算出该位置的绝对坐标和机床坐标。并对该轴的绝对坐标和机械坐标进行赋值，无需完全把回零操作执行结束即可建立参考点。由十这种回零方式不像增量式需要全程碰到减速挡块后回零，也不像绝对式那样位置记录，无须回零。此种回零只需短距离回零操作即可，因此称之为半绝对式。
2.操作
第一步按照上ICI办法设定参数(1883先不要设定)
第二步:确认机床绝对位置。
由十两个参考点标志之间的距离是可变的，这样系统就可以准确地识别轴所处在的是哪一个参考点并计算出实际位置，但这个位置可能并不一定是你所需的机床基准点值，所以还必须有一个基准点偏移参数来参与计算。设定1883#就可以完成这一步，实际上1883#中设定的值就是测量系统中的第一个参考点到机床基准点的足巨离。
故障排除(如果果选择此种类型的)心犷，请务必选择此功能，否则将回零不准)
1)无法进行回零操作回零的速度手动快速速度是否正常设定;
2)无法正常走停光栅尺的反馈信号是否存在干扰
3) 417材仗警此属十光栅尺的参数设定按照光栅尺的规格进行正确设定，仍然出现该报警时，则可按照下列介绍的两种方法进行解决检查系统自诊断中的280#问题排查问题的出处。检查系统自诊断中的352#中内容，根据352#中显示的数据，按照《伺服电机参数说明书》2.1.5中发生伺服参数设定非法报警时的处理介绍方法进行解决。
4) 445材仗警软断线报警主要是光栅尺的读数头与光栅尺尺体的安装上达不到要求，请注意光栅尺厂家提供的安装要求，也可通过下述办法解决
2003#1 0->1
2064 4->16(或4的倍数向大调整)
总结
数控机床特别是大型数控机床由十其数控轴移动距离比较长，安装了带距离编码参考点标志的线性测量装置后，在操作和使用中可以带来很大的方便，如返回参考点速度更快;两个方向都可以进行操作;在有些场合如长车床，由十中间有中心架，Z轴方向返回参考点就很不方便，以前只能用多个减速开关和参考点标志来实现，但如何处理数控轴的螺距补偿就成了问题，用了智参考点的直线光栅尺后就能非常好的解决这个问题。
