先梳理几个概念：
将编译好的程序从电脑传输到plc，这一过程一般叫做“下载”，即download；
将程序从PLC传输到电脑，这一过程一般叫做“上载”，即upload；
不同厂家的PLC，下载、上传程序在细节上略有不同，但原理上大同小异，这里以西门子S7-300系列PLC为例，加以说明。
一、搭建编译环境

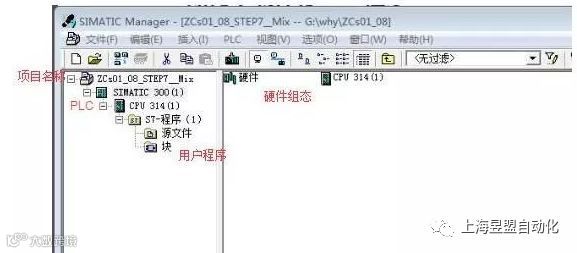

S7-300系列PLC的工程项目的建立、硬件组态、编程、下载和上装以及程序状态诊断和监控都由西门子的配套软件SIMATIC Manager来管理和维护，如下图所示。
SIMATIC Manager是一个综合管理软件，若只需要编写、维护PLC程序，只需下载、安装STEP7即可。
二、选择PLC与电脑（工程师站）之间的通信方式
PLC和工程师站之间一般可以采用MPI、Profibus DP以及以太网进行通信。
所有的S7-300/400系列CPU都有一个支持MPI通信协议的接口
部分S7-300/400系列CPU提供支持Profibus DP协议的接口，如果CPU没有该接口，可在硬件组态上配置一块Profibus DP网卡，比如CP342-5
部分S7-300/400系列CPU提供支持TCP/IP协议的接口，如果CPU没有该接口，可在硬件组态上配置一块以太网模块，比如CP343-1
如果选择MPI或Profibus DP的方式进行通讯，工程师站必须安装一块CP5611或CP5613网卡，或者买一个USB适配器，通过USB接口进行通信
如果选择以太网方式进行通讯，只需要工程师站端配置了以太网卡即可。
下面以MPI通讯方式为例，来说明如何进行通信配置。
假定PLC与工程师站之间的物理连接已经完成，即二者之间通过DP电缆连接起来。

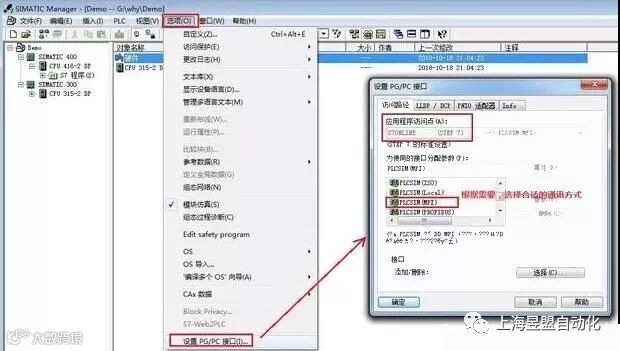

在“SIMATIC Manager”中，通过菜单命令：“选项->设置PG/PC接口”，进行网络端口设置，如下图所示。这一步，也可以在“控制面板”中的“设置PG/PC接口”中设定。工程师站需要和PLC通讯，因此应用访问点要选择“STEP7”，接口根据实际情况选择（这里我们用到时PLCSIM，因此选择PLCSIM(MPI)。）
三、下载和上装
1、上装

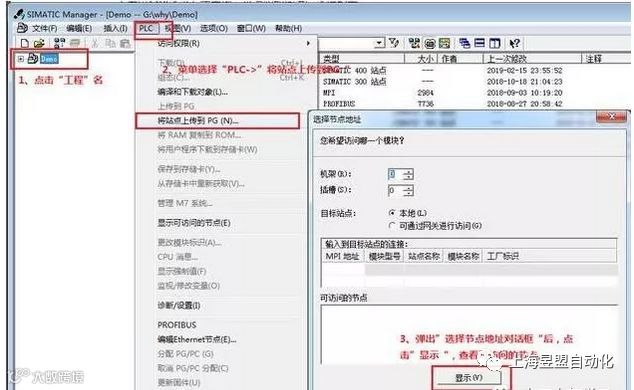

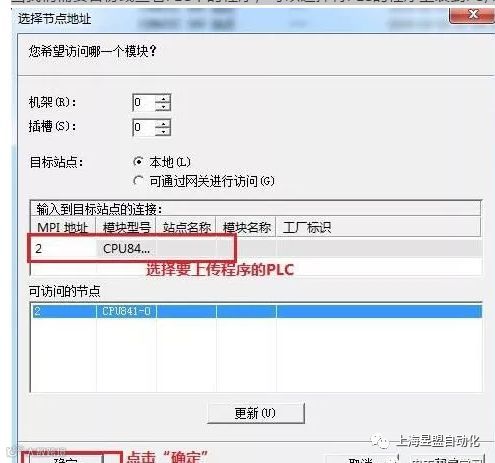

当我们需要备份或查看PLC中的程序，可以选择将PLC的程序上装到PG/PC中。
2、下载
将工程师站的程序下载到PLC中去执行。分为硬件的编译和下载以及程序的下载两部分。
前提：PLC要选择“RUN-P”或" STOP"模式。

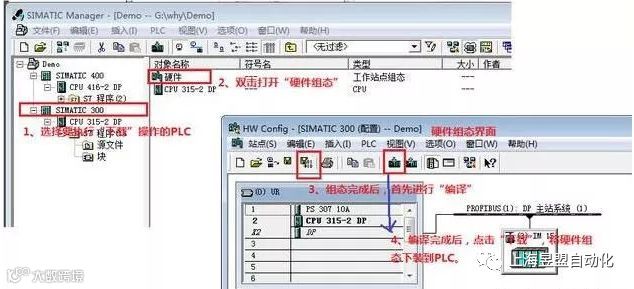

（1）硬件编译和下载

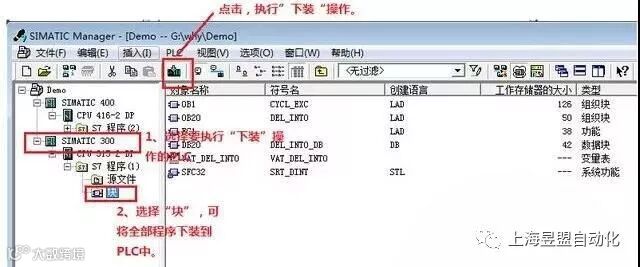

上述步骤为下装全部用户程序，要单独下装某一个或某几个程序块，可选中它们，再执行“下装”操作。
