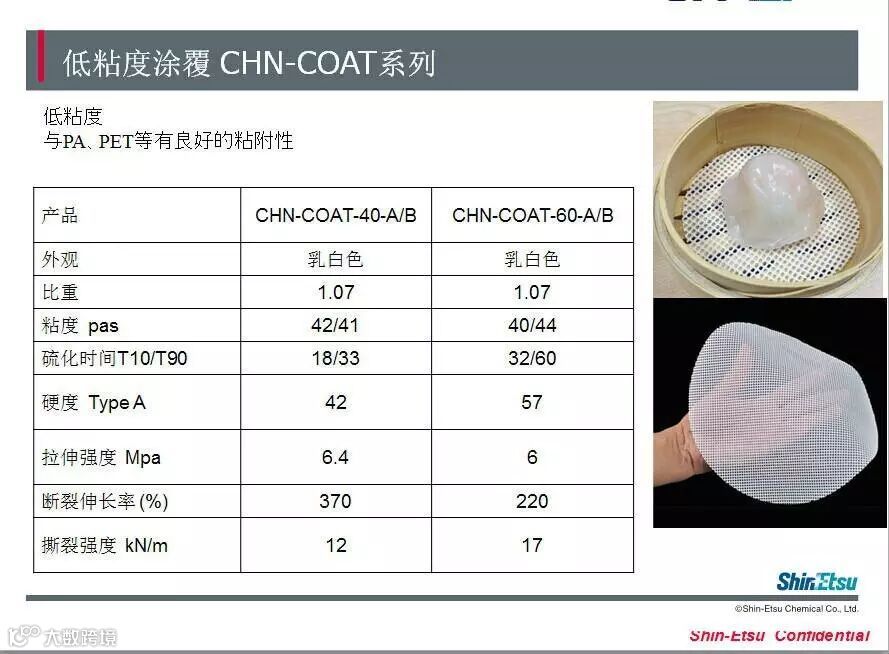

今天小编向各位读者介绍一款低粘度涂层硅胶原材料。CHN-COAT-40A/B，CHN-COAT-60A/B涂层应用硅橡胶，特征：跟PA、PET、尼龙，涂伦布具有非常良好的粘接效果，符合食品级。主要用途：蒸气垫、食品输送带。
固化温度：
虽然根据制品的厚度和形状，其最佳固化温度亦有所区别，但以+130℃～+200℃的范围为标准，一般情况下即使+90℃～+210℃范围也能成型。
注射压力：
当固化温度在+130℃～+200℃，压力在40kg/cm2～120kg/cm2的范围时，利用注射成型能取得良好的效果。
固化时间：
在+150℃的情况下成型制品厚度为1mm上下时，其固化时间在10秒以内，故能在极短的周期内成型。
线收缩率：
温度在+100℃～+150℃范围时，其线收率为2%～3%。
使用期限（混合后）：
虽然A/B两液混合后其有效寿命与温度有关，但如果是普通制品在常温（25℃）情况下，72小时之内能保持不影响成型的粘度，在需要延长有效寿命时，建议在混合部位配备Chiller(冷却装置）。
联系我们
全国咨询热线：400-0755-685
手机：13316807190 陈梦丽
电话：0755-26627939
传真：0755-26627865
网址：www.cnguijiao.com
邮箱：yhsltd@cnguijiao.com
地址：南山区西丽镇沙河西路3011号 白沙大厦A座328室
了解更多硅胶知识，敬请期待我们的后续更新！
