5月28日，美仪云学堂——流量计专场火热开课，参与人数再创新高。在此，非常感谢各位新老朋友的大力支持，后续我们将再接再厉，给大家带来更全面更有料的“云”课堂。
在“云”课堂中很多朋友提到：“如何更好地选择使用电磁流量计”，对此我们整理了整场直播的实用干货，包括结构，选型，安装等几个方面，让大家选用电磁流量计没有后顾之忧。

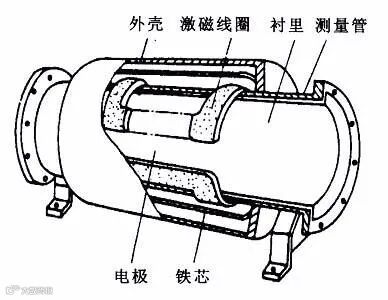

首先，我们把电磁流量计的本体拆开了解一下结构：
整个本体结构组成：
①线圈：主要负责产生励磁电路，法拉第电磁感应的发生装置。
②衬里：是整个承托流体的主要部件，主要起到电极的绝缘及防腐作用。
③电极：电磁流量计的电极是整个本体的敏感元件，用于感知流体切割磁感线的电动势。
还有本体的碳钢结构（也有做不锈钢等其他材质）和表头组成。
电磁流量计的选型基本集中在选择合适工况的电极以及衬里。在各个行业中几个典型的电磁流量计应用场景的选型参考如下图所示：
另外，根据显示方式和安装方式的不同，可以大致有以下几种分类：

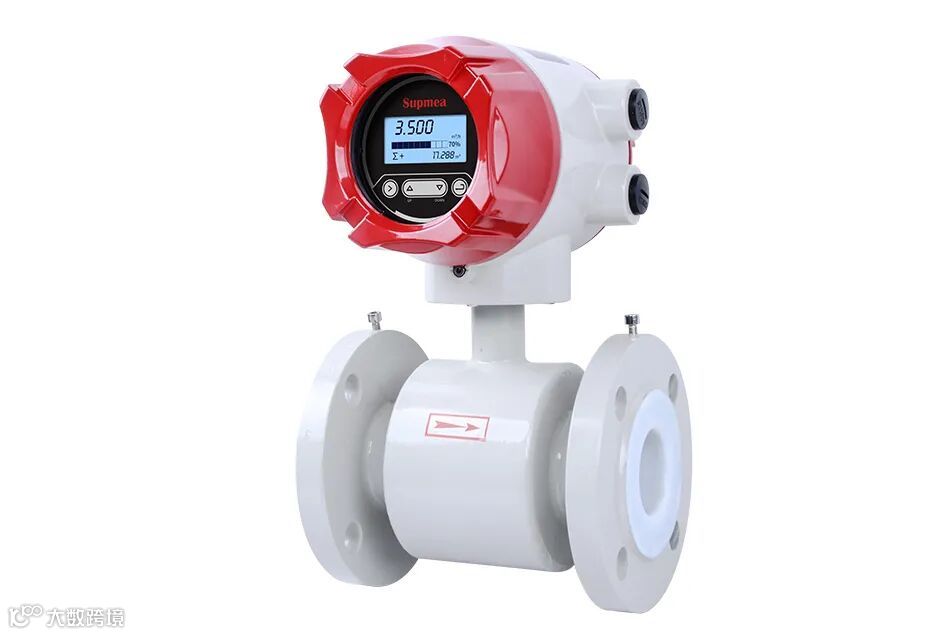

法兰连接电磁流量计

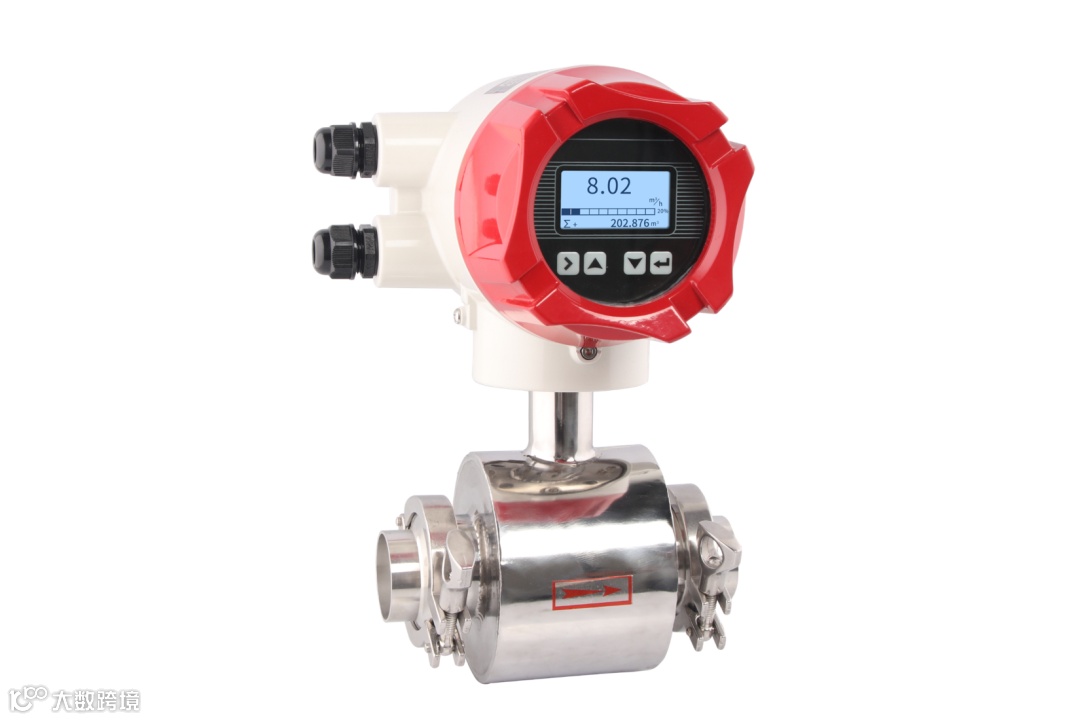

卡箍连接电磁流量计

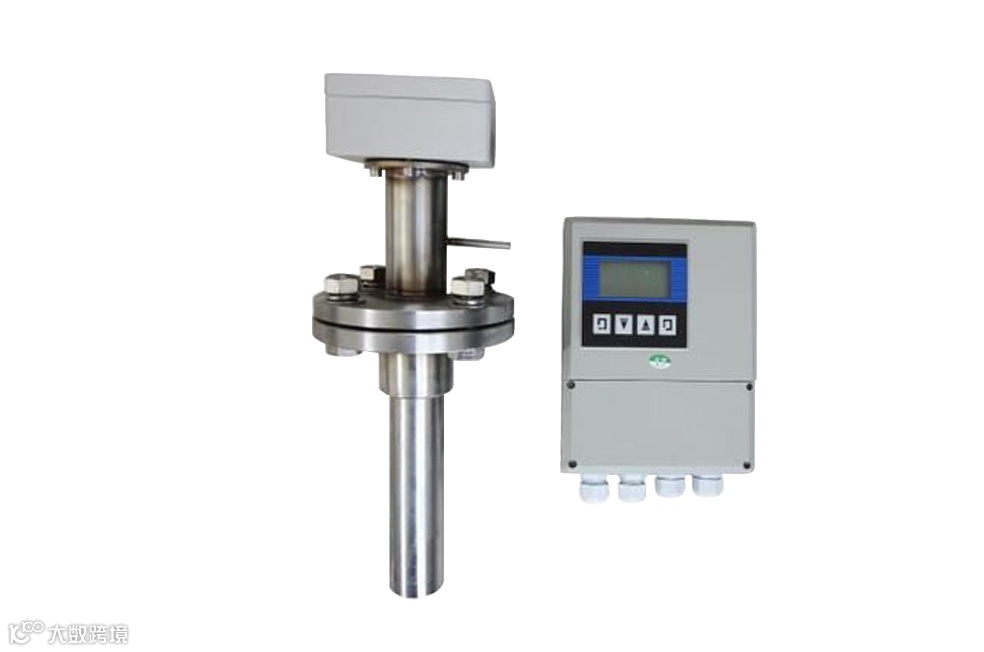

插入式电磁流量计

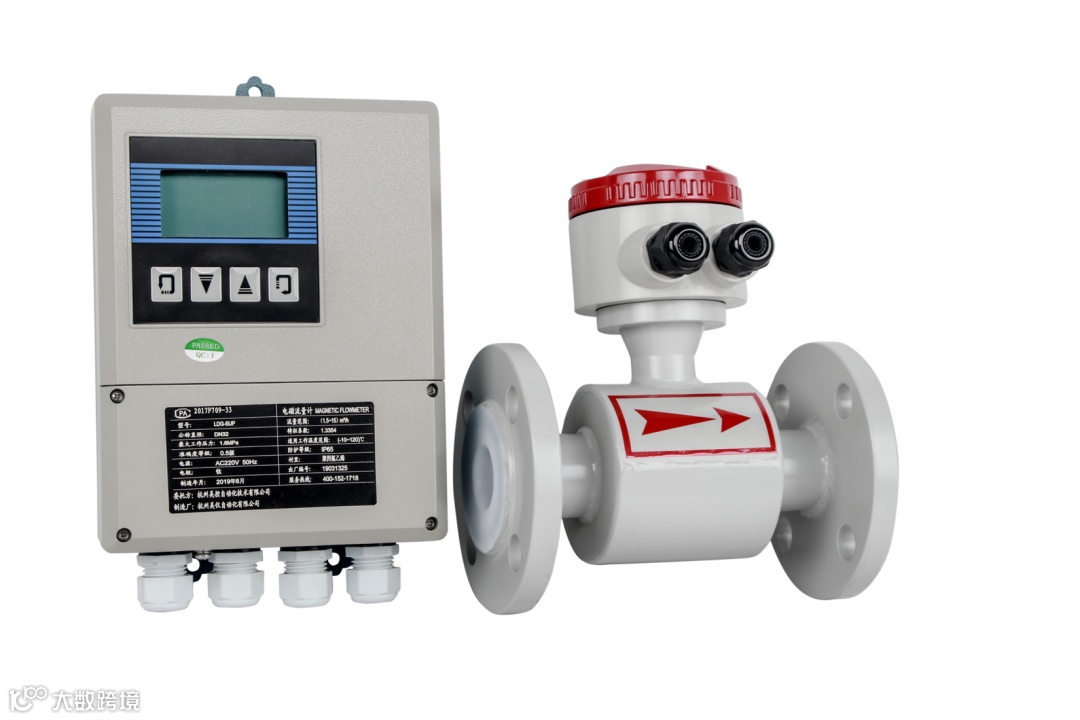

分体式电磁流量计

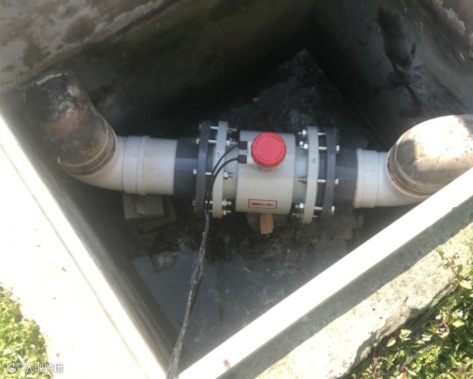

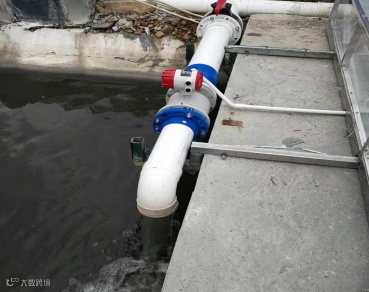

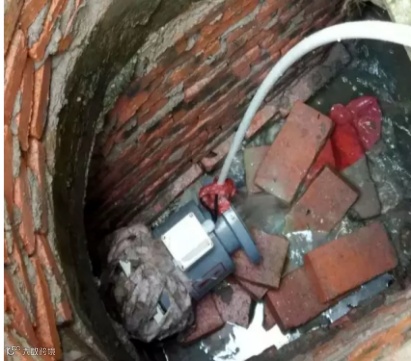

选好了流量计，其实还有最重要的一步，那就是安装。俗话说：安装不规范，技术两行泪！我们先看几个安装错误的典型案例：
这些安装方式基本只有一个结果：
测！不！准！

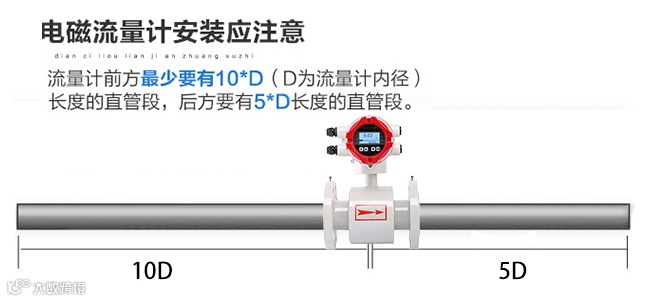

总结一点，也是劳动人民的智慧结晶：
最后，在上期推文的留言区很多朋友写下了对于电磁流量计关心的问题，我们邀请了美仪高级培训经理徐磊为大家进行了详细解答，希望对您有所帮助。
靓仔
电磁流量计哪些情况下必须管道接地？
现场环境存在干扰，测量管道为非导电性管道，如PE，PVC等。需要将流量计接地电极做良好接地，效果不佳时配置接地环。
徐磊
Sunshine
girl
电磁流量计如何通过测量电极接触电阻来发现仪表问题？
流量计从传感器出来分为两个类型的线。一般是两股，共计五根线。其中一股是两根线，为励磁线，用来测量流量计线圈是否正常。另外一股是三根线，为信号线，通过测量桶水时信号线电压的情况，来判断流量计输出信号是否正常。
徐磊
释然
流量计哪种的精度高？
需要结合实际应用要求及工况来说，比如测纯净的水，要保证响应和精度，涡轮会高一点，但基本国内都是以0.5级为主。测量其他污水等，有电磁，超声波等，相对来说，接触式的电磁精度又会高点。
徐磊
碳烧咖啡
想要在竖直的管道上加流量计，管径DN40和DN50两种，有什么好的方案？
水从下往上的管道进行安装即可，保证前后刚性直管段满足，同时保证流量计支撑性。
徐磊
桔子香水
流量需要累积时，脉冲信号会不会出现累积不稳定？还是选DP通讯方式更好一些？
不会的，不论是采集脉冲还是通过通讯读流量，都是传感器本身出来的信号。脉冲的优点在于响应速度快，通讯在距离，以及采集使用上面比较方便。
徐磊
充电五分
钟BB两
小时
如何解决现场流量波动太大的问题？
1.安装问题，流量计前后直管段不足，导致通过流量计的液体介质不是均匀稳定流过，因此流量计接收到的信号也是不稳定跳动的。需要有标准合理的安装规范，比如前十后五等。2.现场存在一定干扰，比如电磁干扰，静电干扰，布线不规范等。对流量计需要做良好接地，检查布线，强弱电线分开走，流量计安装位置避开大功率仪器等。3.测量介质问题，如电导率较低，刚好在临界点。介质较脏，在电极处又经常来回覆盖。介质中金属颗粒物较多等等。具体要根据实际情况分析。
徐磊
本期的交流会干货分享就到这里了，有需要回看电磁流量计专场的朋友可以点击文章左下角“阅读原文”观看视频。如果这篇干货对您有所帮助，希望您点一下“在看”或者分享给您的朋友哦。
下期“云”课堂将在6月上旬举办，
我们不见不散~
问答互动
对于电磁流量计，您还有哪些问题想要了解呢？在下方留言区留下您的问题，我们将邀请高级培训经理徐磊为您进行解答！
