-需求分析与功能定义-
明确需求 根据产品规格书(Specification)明确功能、性能指标(如功耗、频率、接口类型等)和约束条件(如成本、体积)。
功能拆分 将产品拆分为独立的功能模块(如电源模块、控制单元、传感器接口、通信模块等),定义各模块的输入输出关系。
-系统架构设计-
模块划分 绘制系统框图(Block Diagram),展示各功能模块的层级关系和交互逻辑。
接口定义 确定模块间的通信方式(如I2C、SPI、UART、以太网)和信号类型(模拟/数字、高低电平范围)。
信号流规划 标注关键信号路径(如数据流、电源分配、时钟同步)和关键参数(如电压、电流、频率)。
-电路原理图绘制-
核心电路 设计主控芯片(MCU/FPGA/ASIC)的周边电路,包括时钟、复位、调试接口等。
电源设计 规划电源树(Power Tree),设计LDO、DC-DC、滤波电路等,确保各模块供电稳定。
信号处理 设计放大、滤波、隔离电路(如运放、ADC/DAC、光耦)。
通信接口 配置标准接口电路(如USB、CAN、RS485),满足抗干扰和协议要求。
符号库调用 使用EDA工具(如Altium Designer、Cadence、KiCad)调用元件符号,确保符号与实物封装匹配。
连线标注 标注网络名称(Net Label)、信号方向、关键测试点(Test Point)。

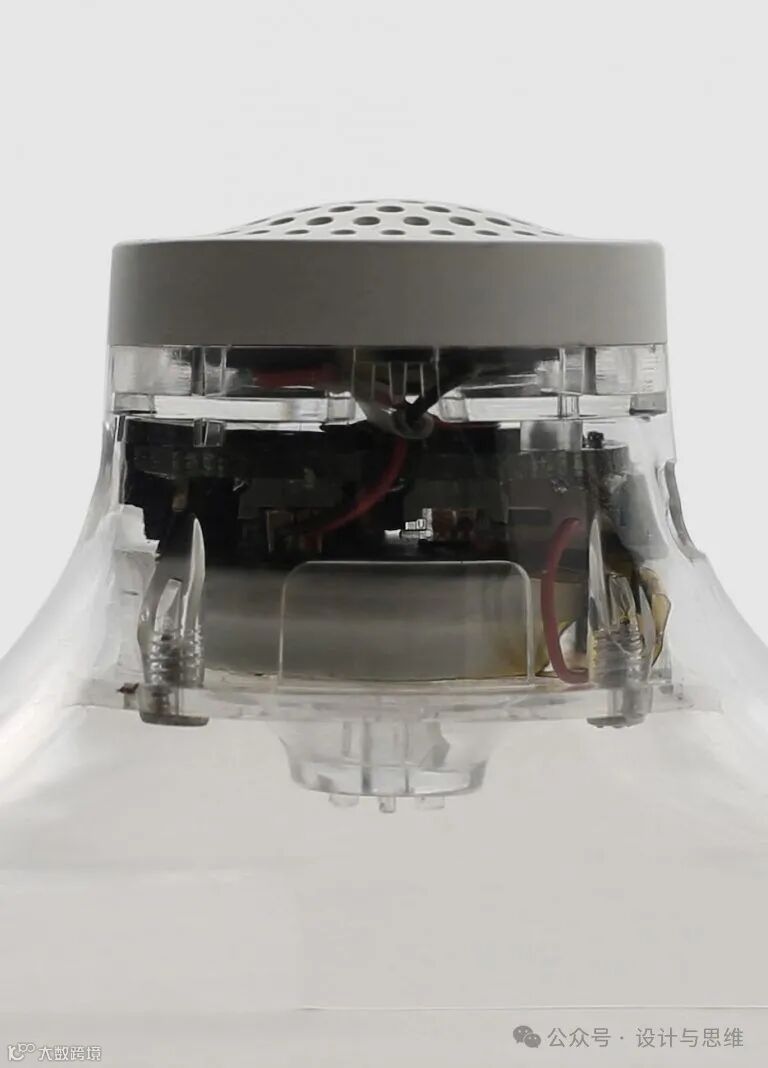

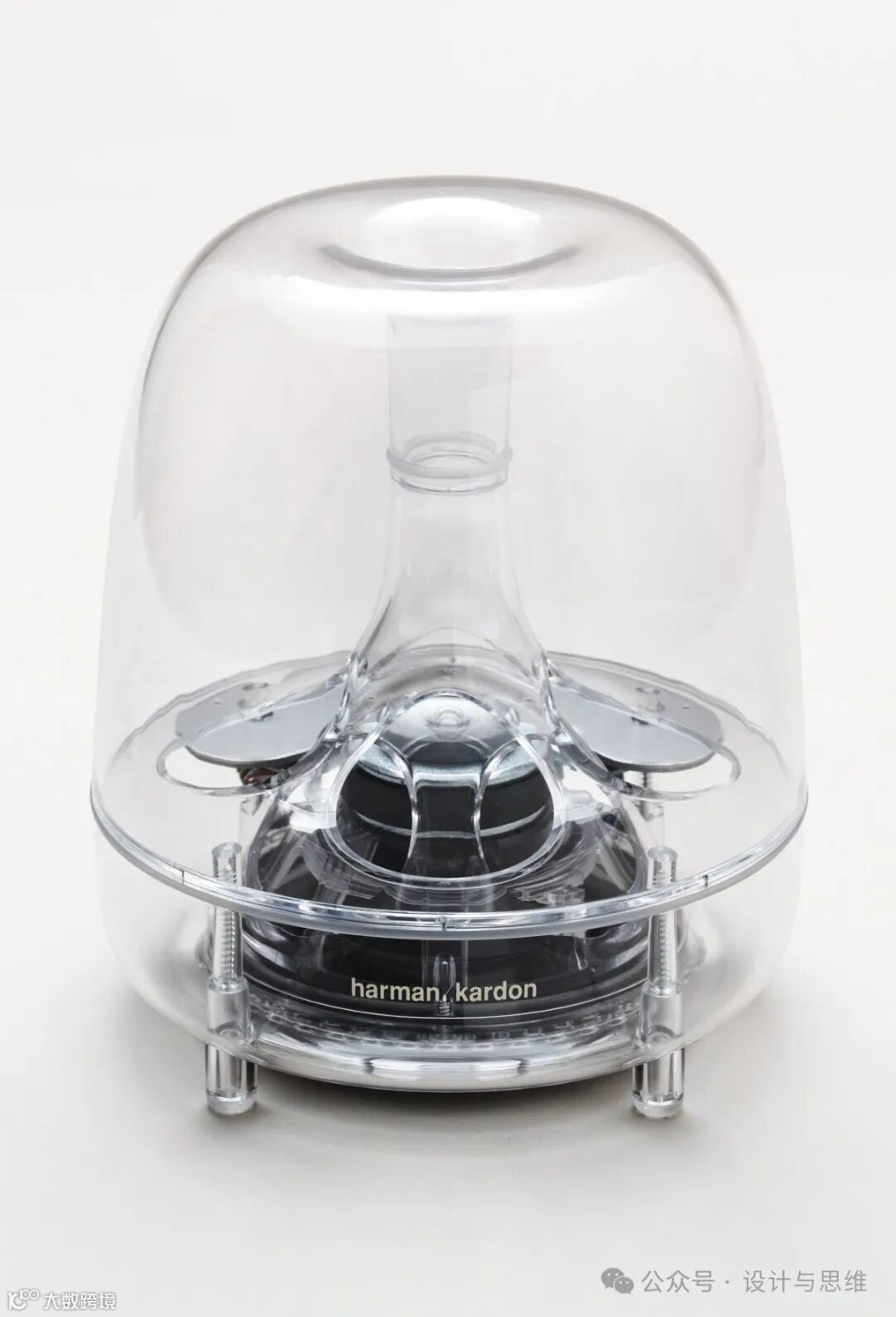

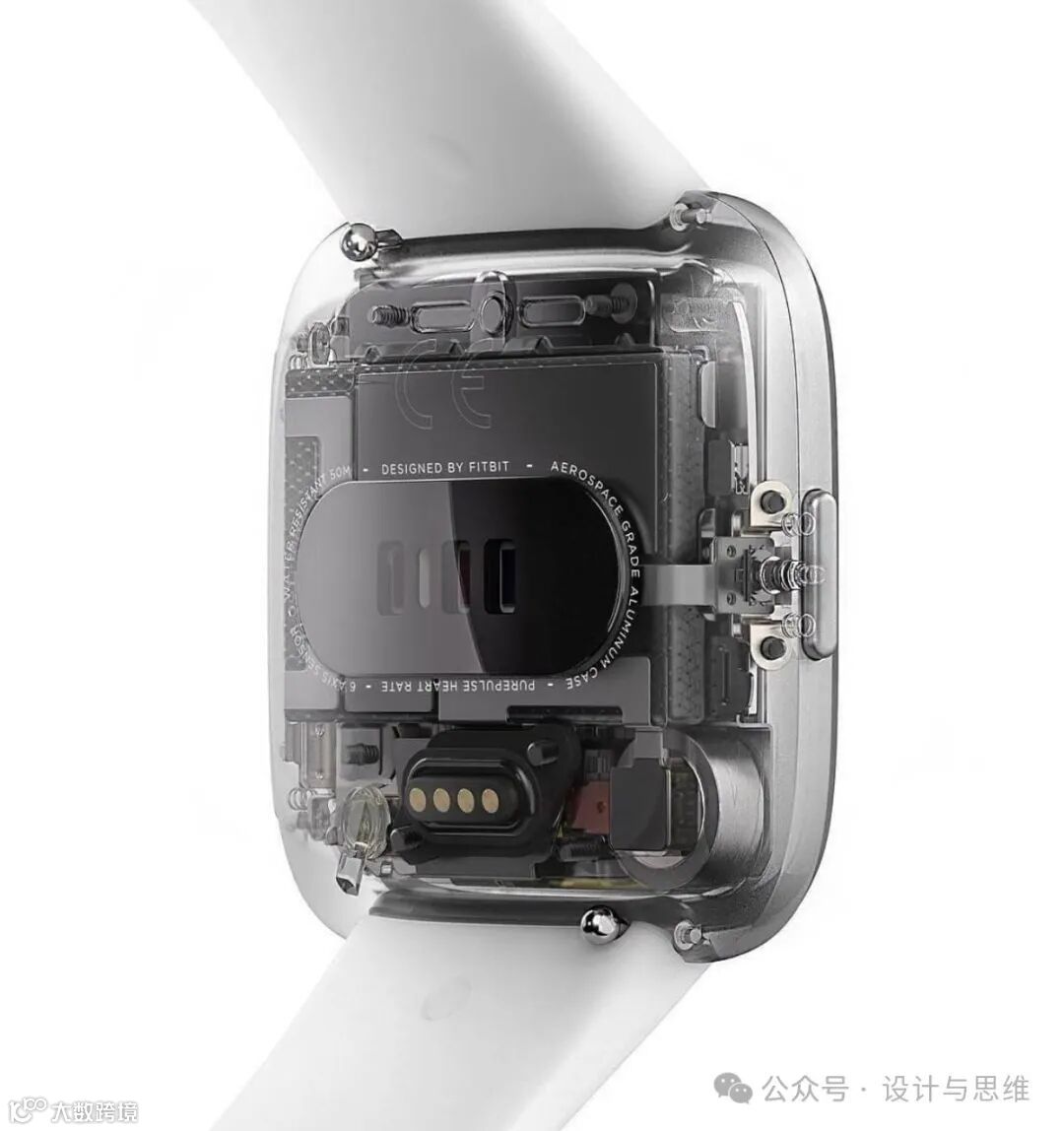

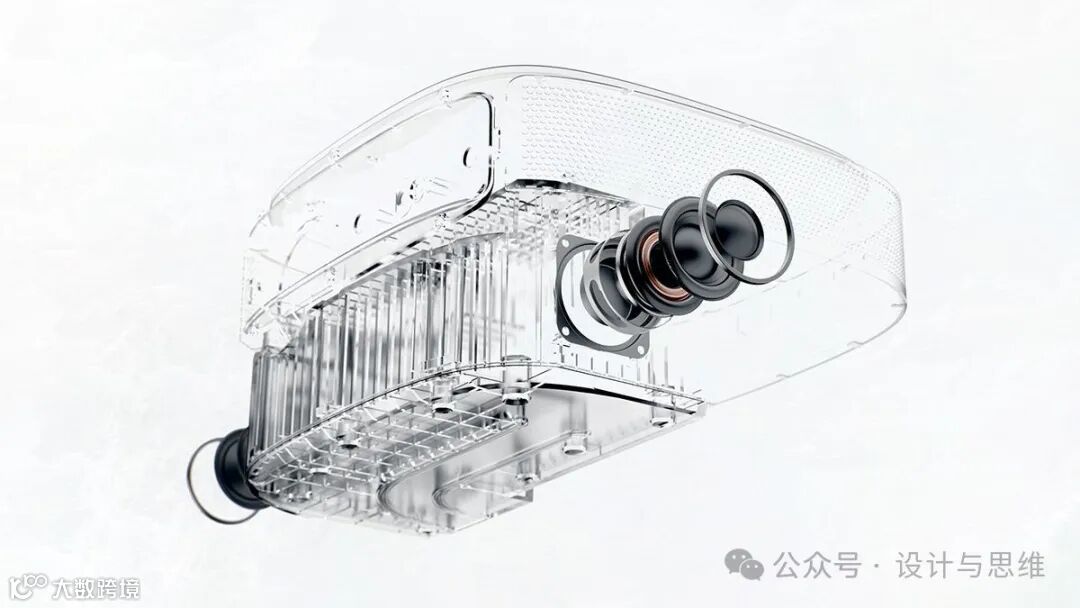

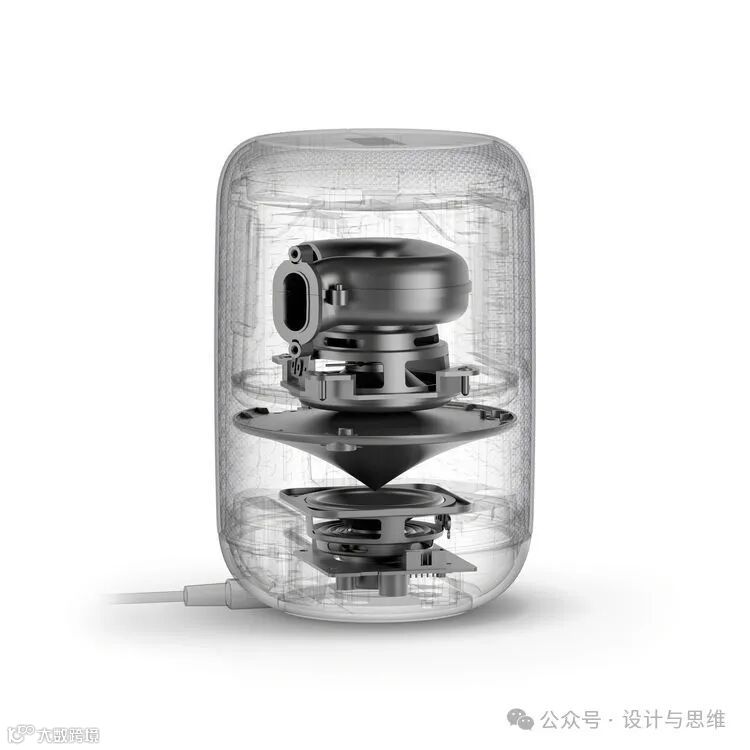

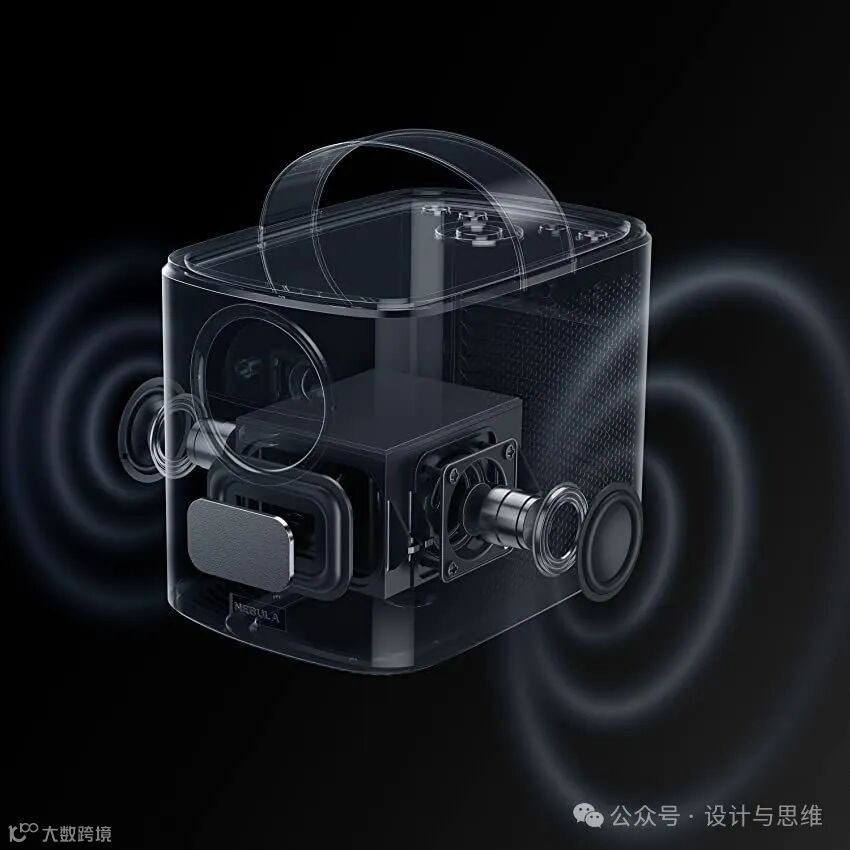

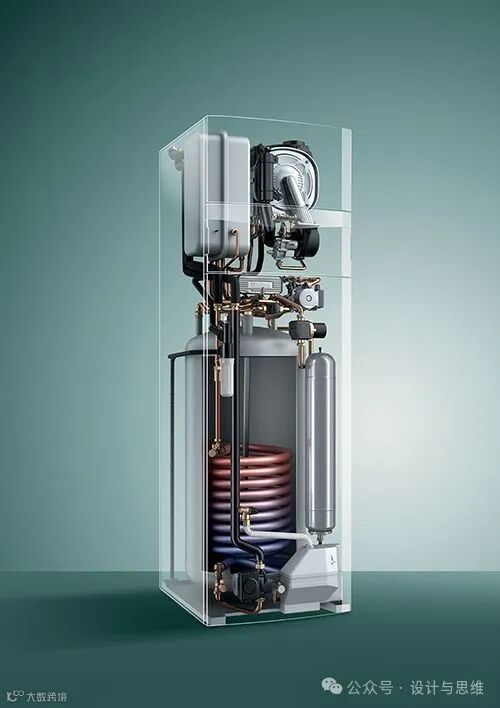

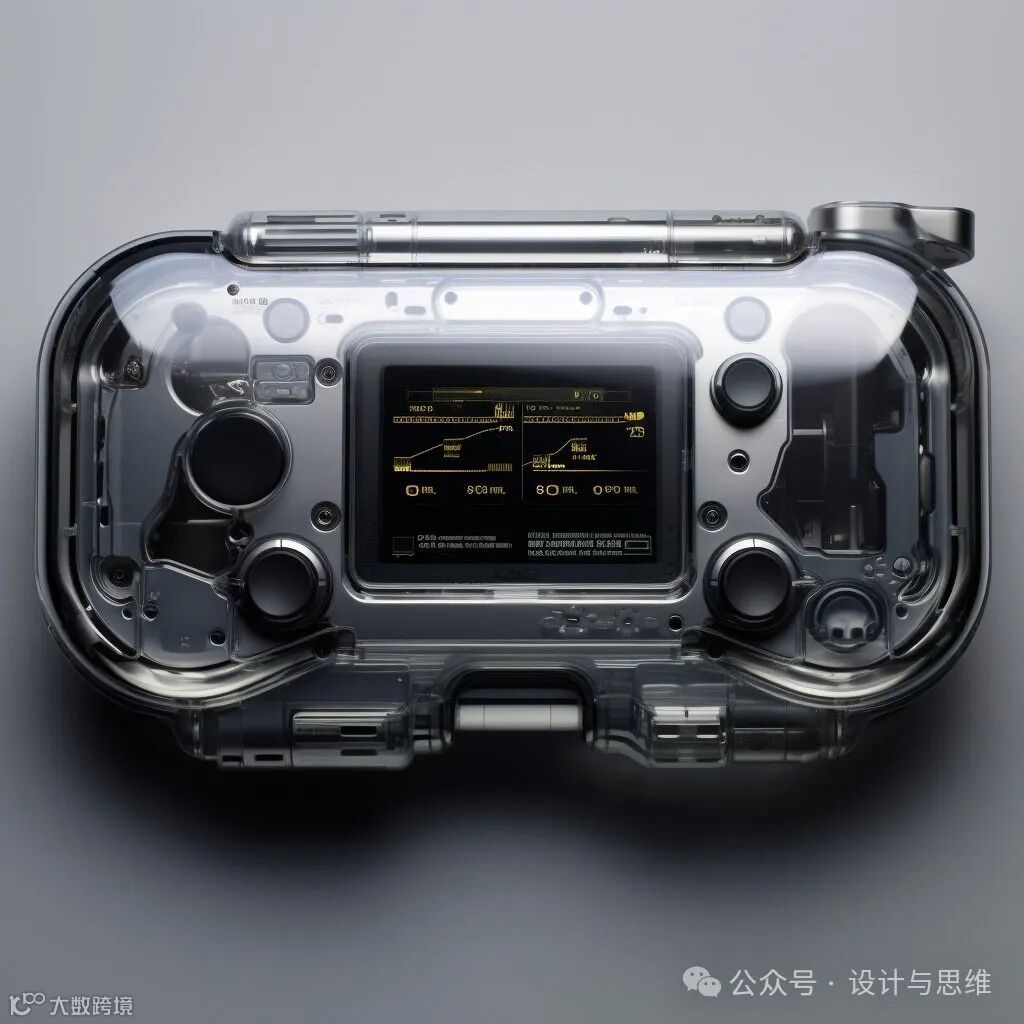

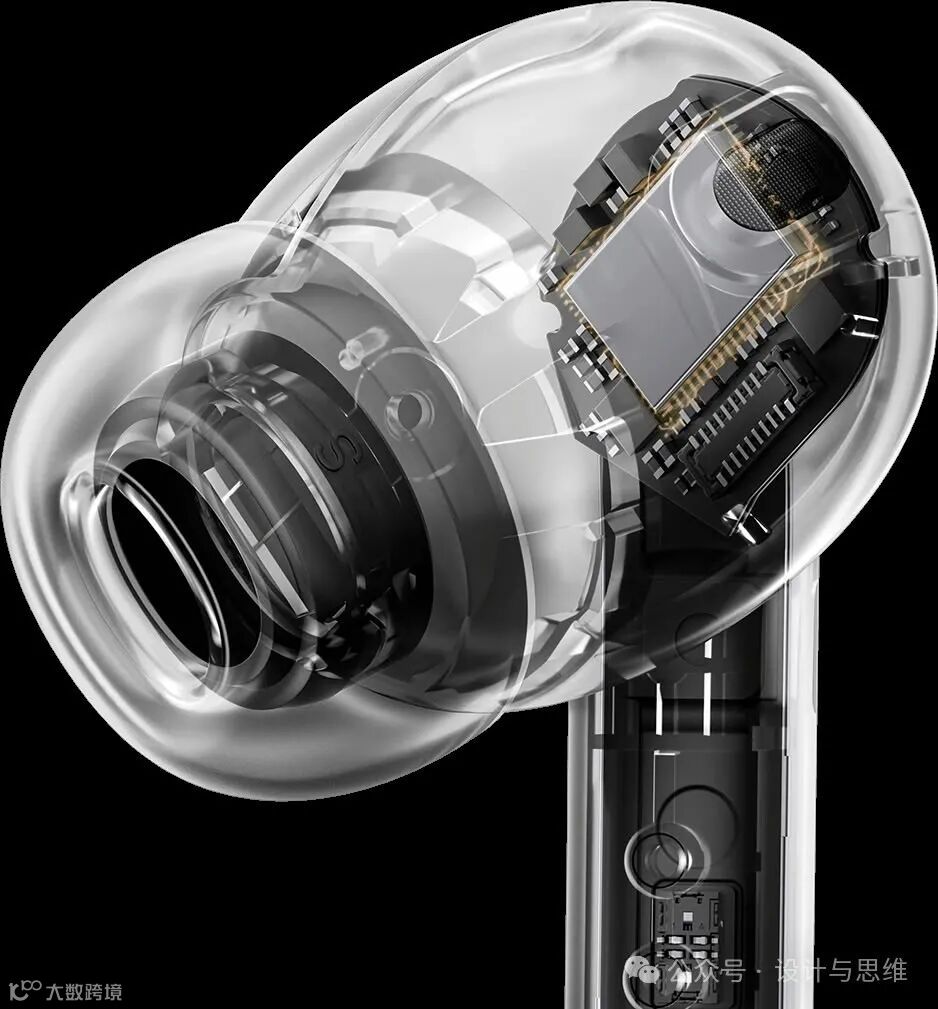

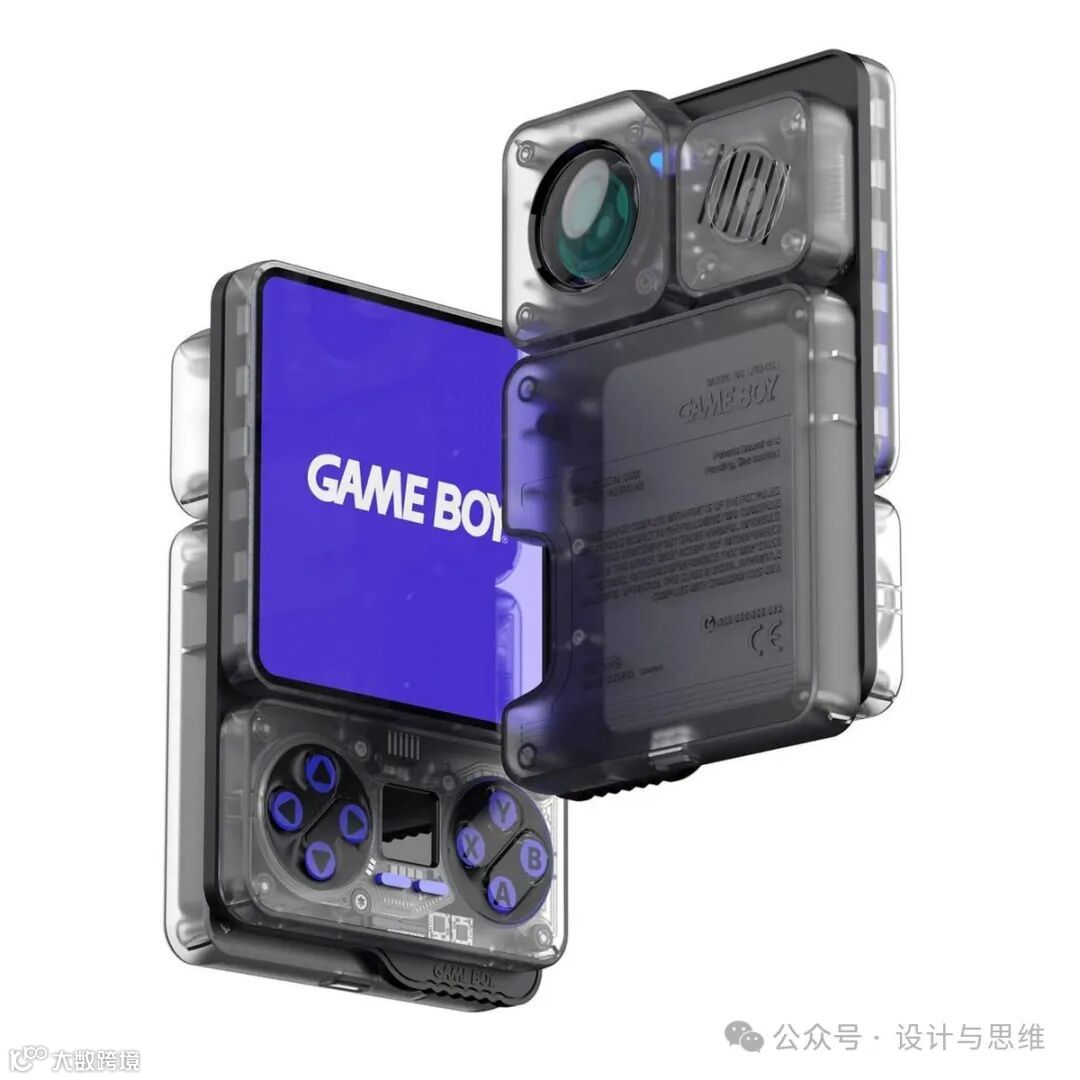

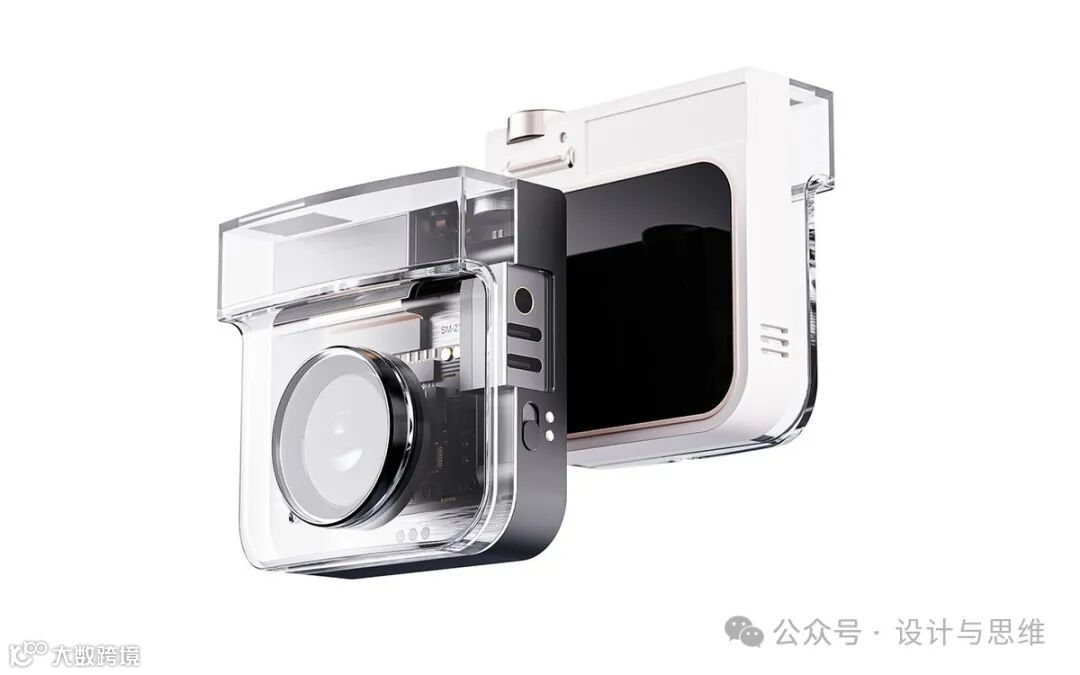

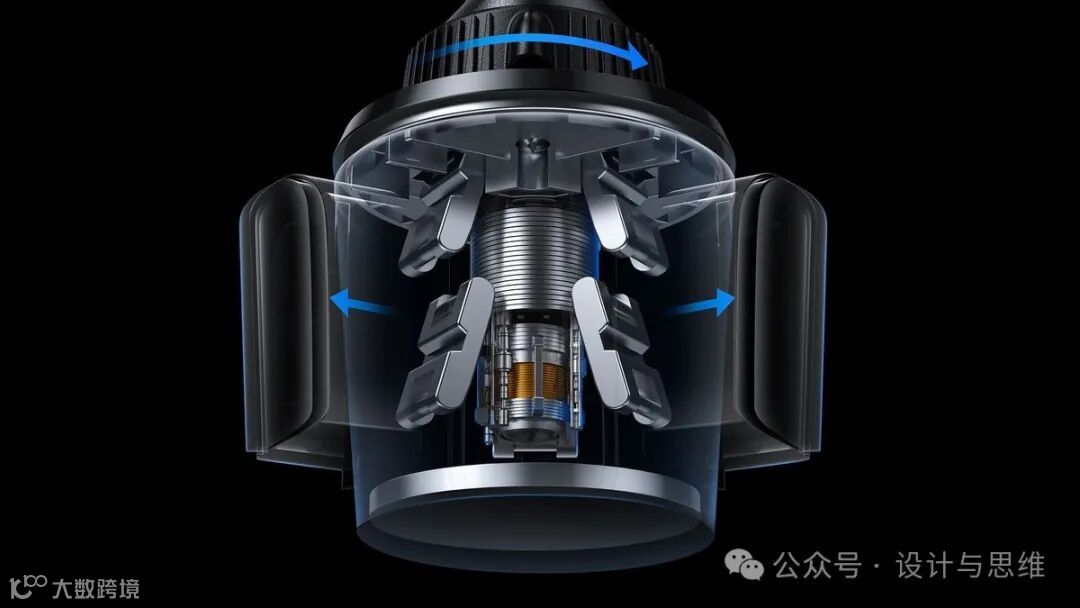

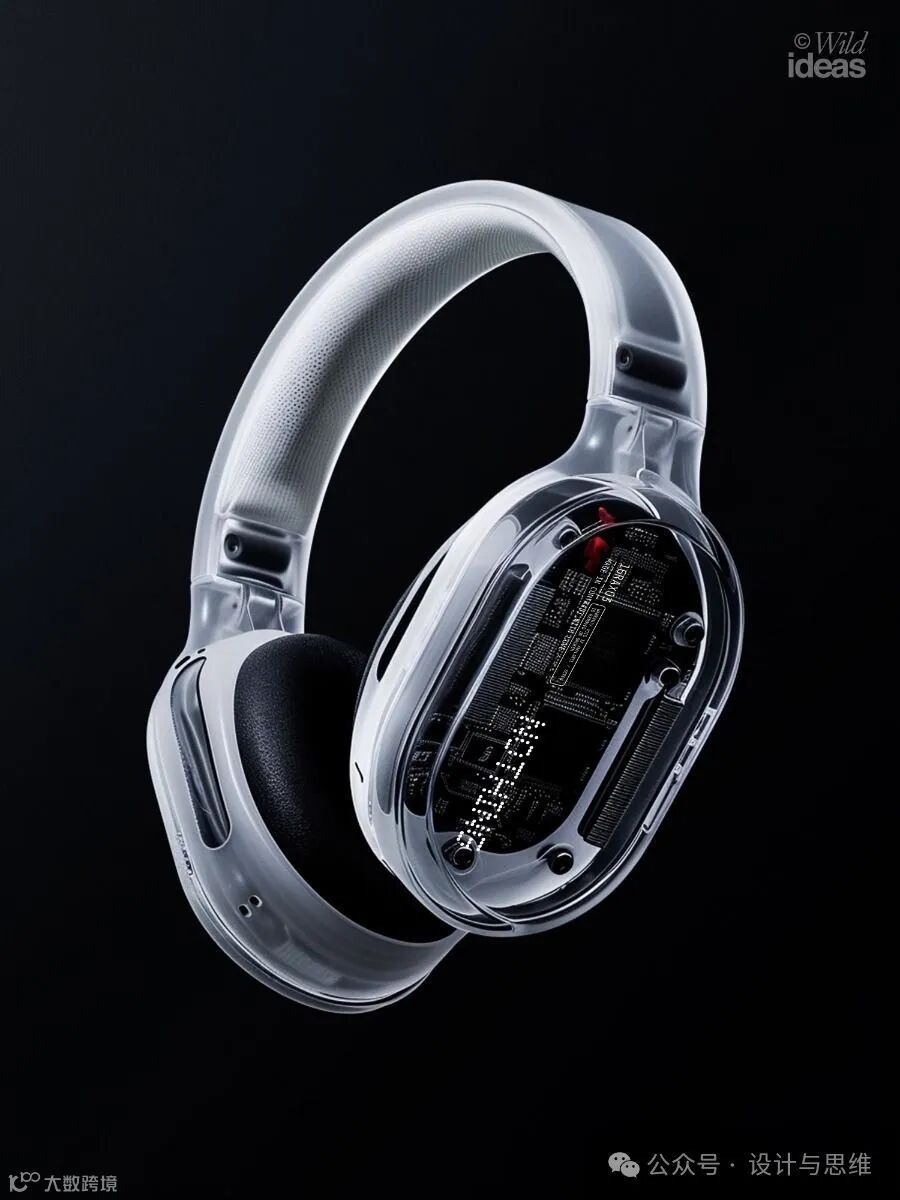

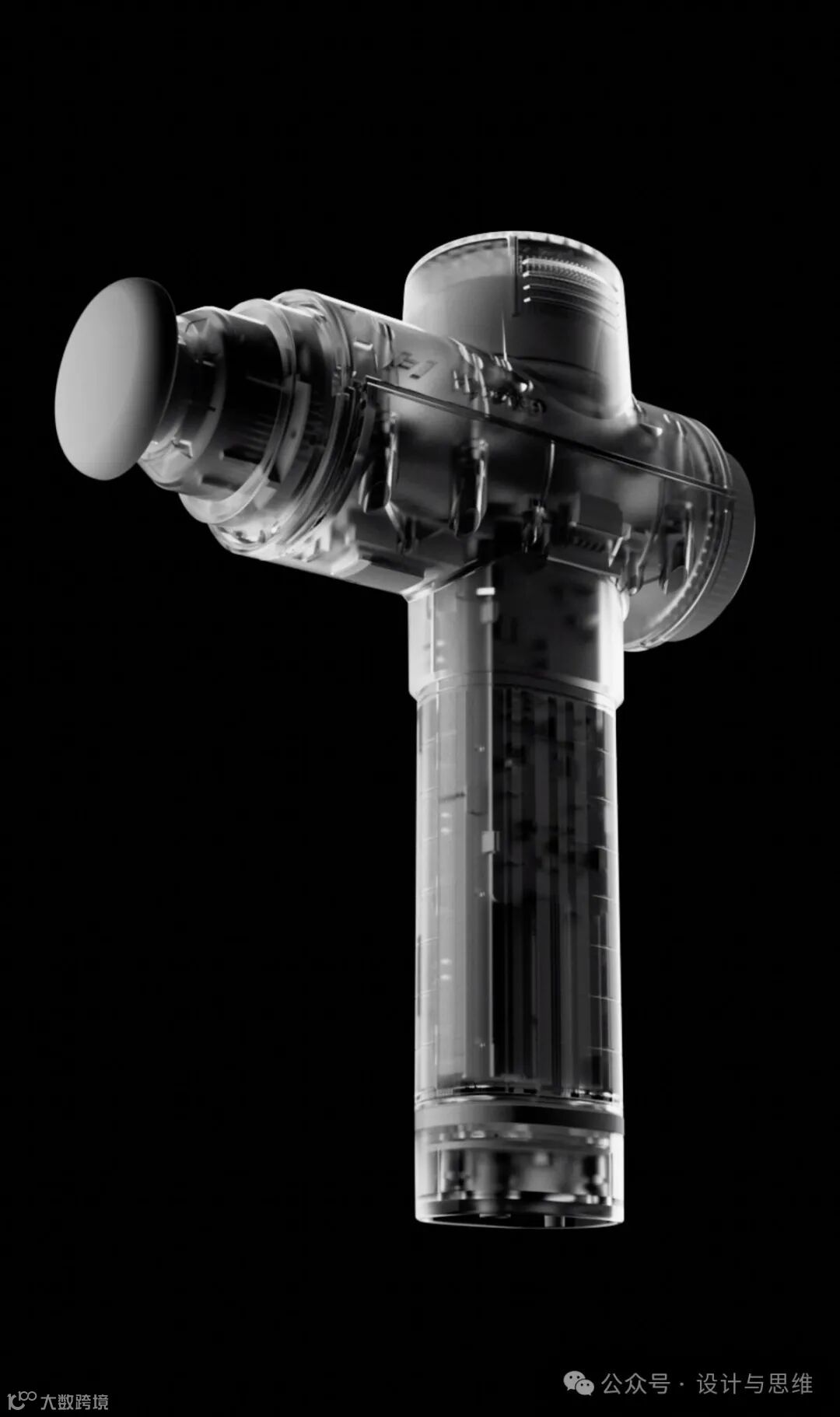

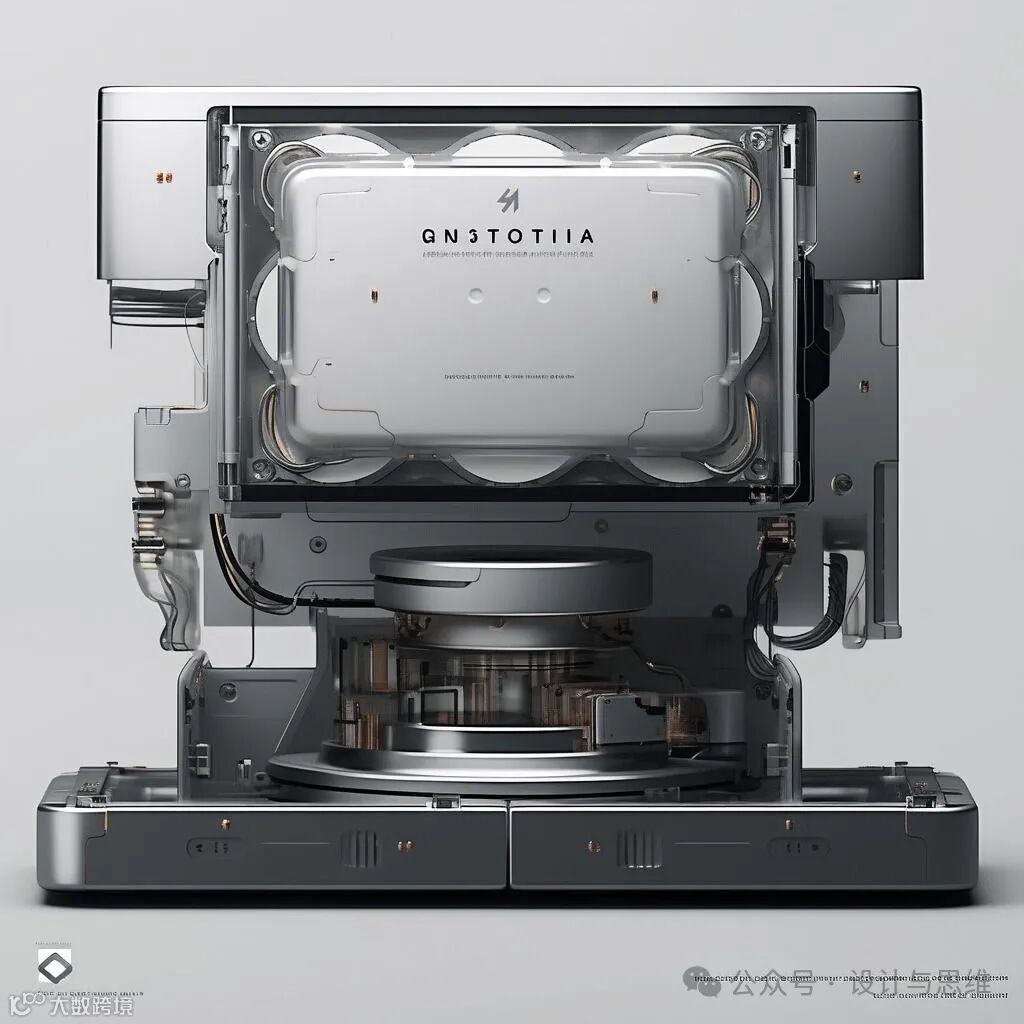

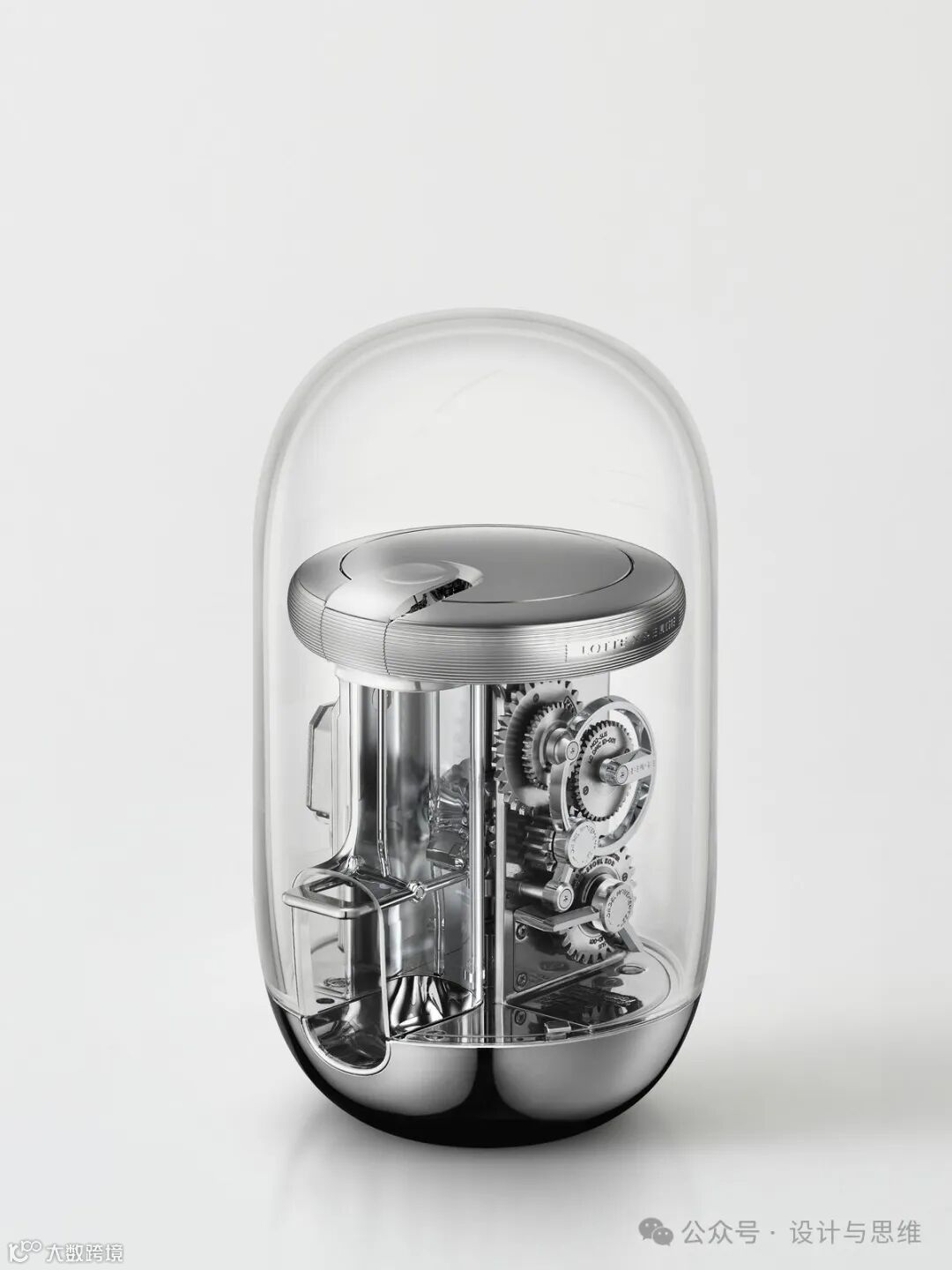

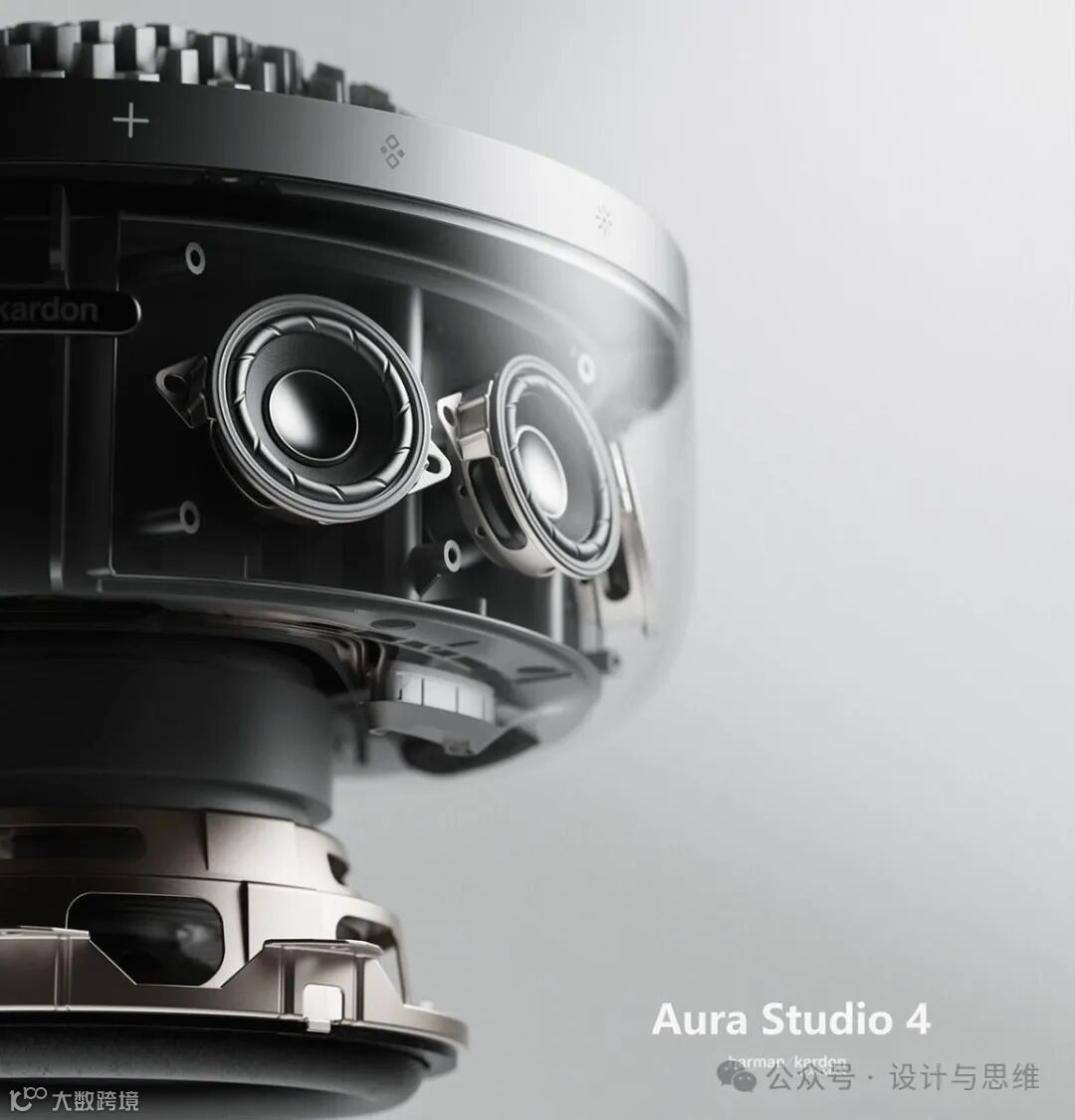

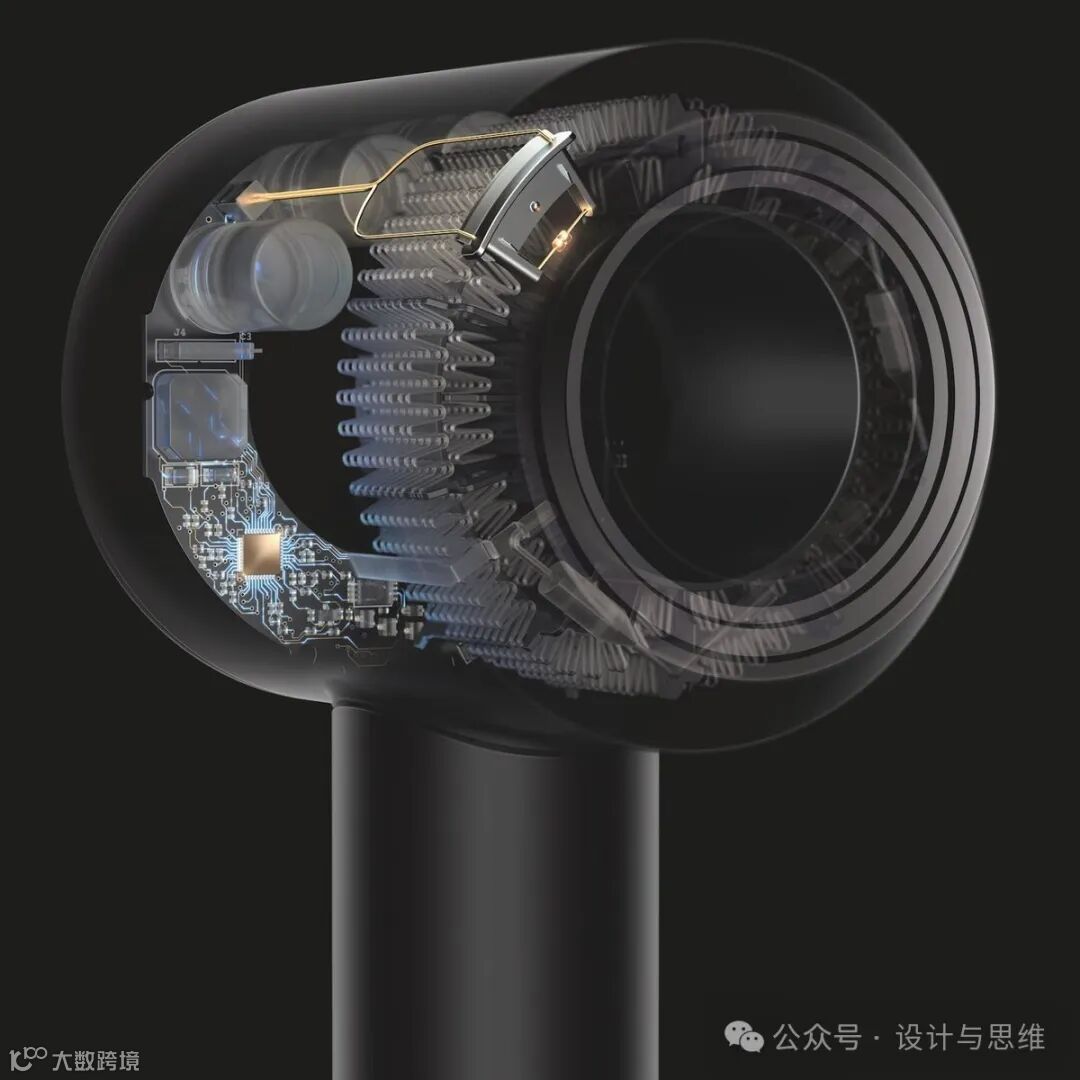

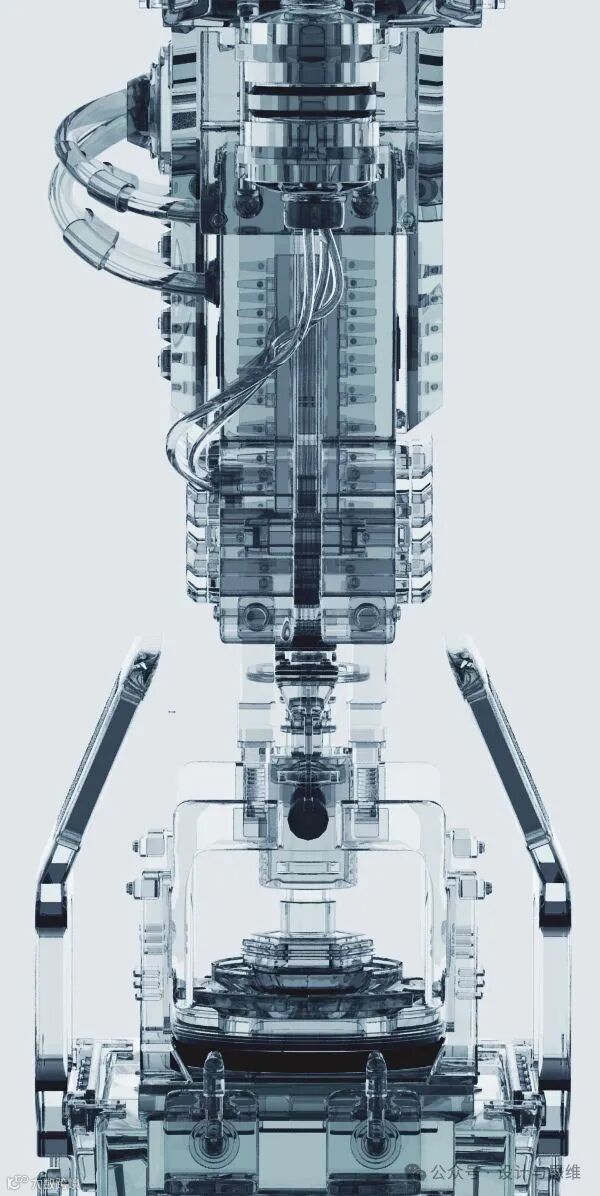

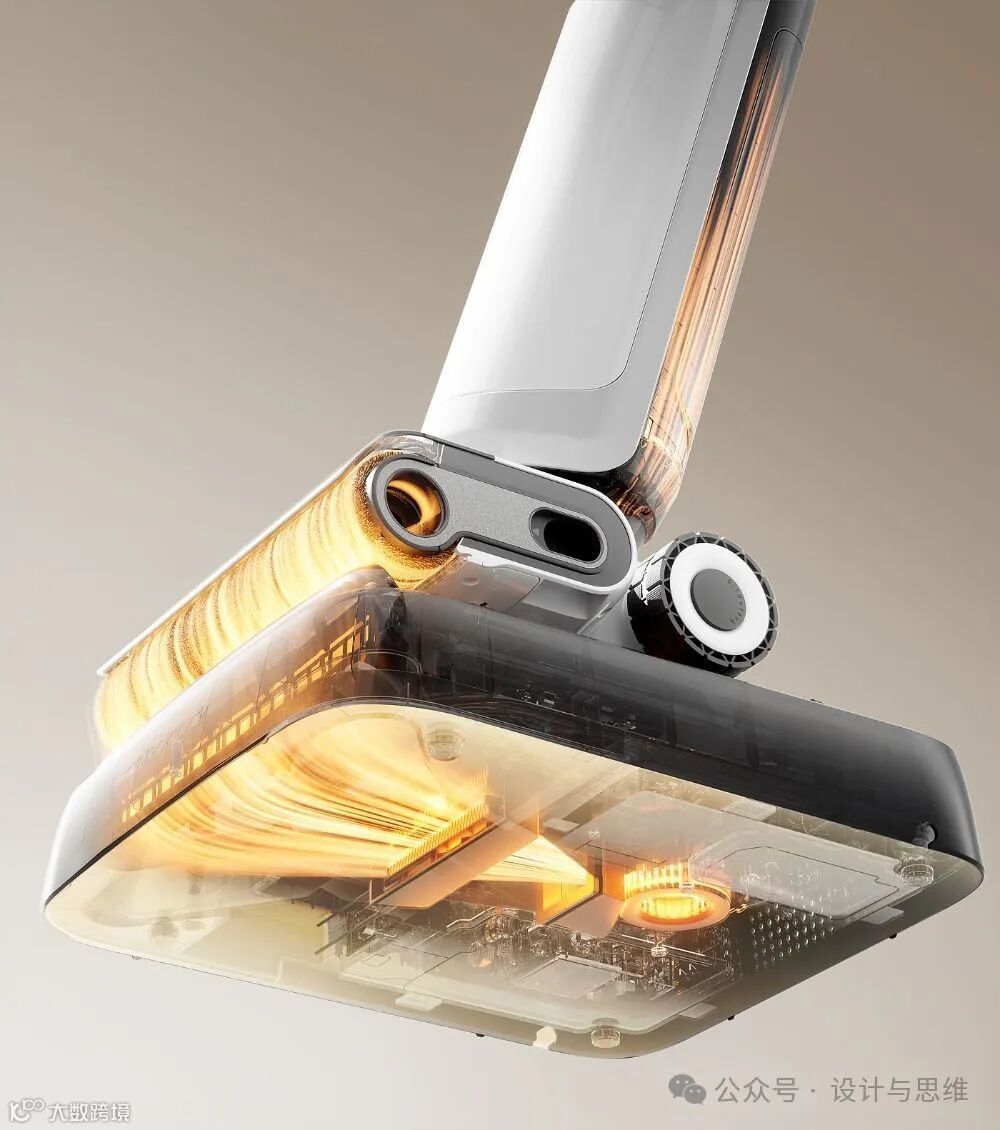

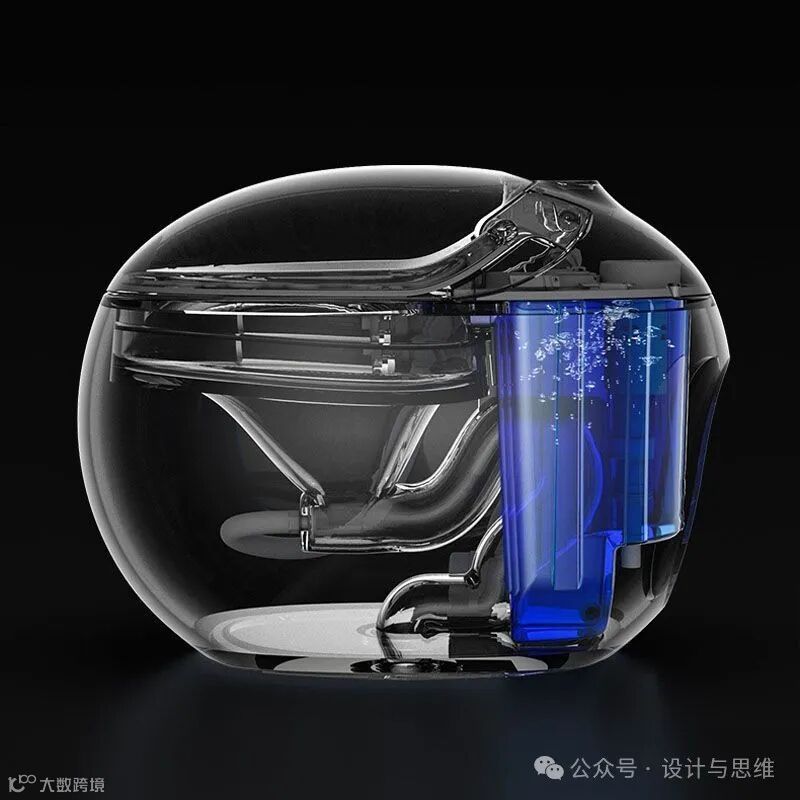

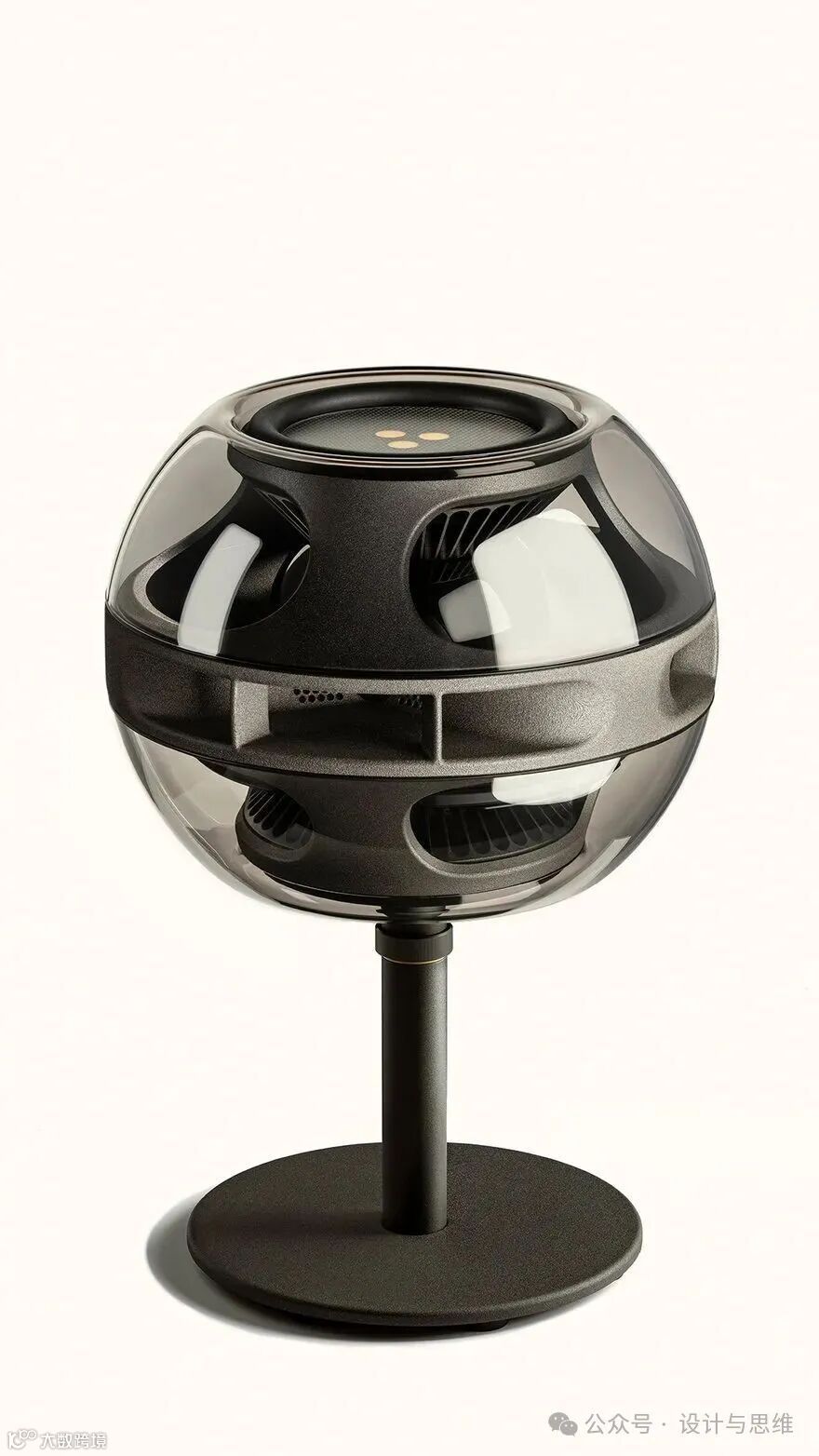

-案例展示-
元件选型与参数验证
选型依据
性能匹配 根据电压、电流、频率、温度范围等参数选择元件(如电阻容值、MOSFET耐压)。
供应链 考虑元件供货周期、成本、替代方案。
可靠性 选择符合行业标准(如AEC-Q100汽车级)的元件。
参数计算
通过公式计算关键参数(如分压电阻阻值、滤波电容容量、散热需求)。
使用仿真工具(如SPICE、LTspice)验证电路功能(如瞬态响应、噪声分析)。
