1.卡钩/卡舌 位于一个零件上，具有悬臂梁或环形梁结构，末端带有倒扣（钩状或凸起）。2.卡槽/卡孔 位于另一个配合零件上，用于容纳卡钩并允许其变形后卡入锁定。
-设计目标-
可靠锁紧 确保在预期的使用载荷（拉力、推力、扭力、振动）下，卡扣不会意外脱开。
顺利装配 装配过程顺畅、省力，避免卡死或需要过大装配力。
可控拆卸 对于需要维护或回收的产品，设计应允许在特定工具或操作下安全、无损地拆卸（可逆卡扣），或设计为一次性（不可逆）。
良好手感与声音 装配到位时有清晰的“咔哒”声和手感反馈，提升用户体验。
结构强度与寿命 卡扣本身及其根部连接区域能承受装配/拆卸过程中的应力和反复操作，避免断裂或疲劳失效。
成本效益 简化装配流程，减少零件数量和装配时间，降低整体成本。易于注塑成型，避免复杂的模具结构。
外观考量 尽可能隐藏卡扣结构，保证产品外观整洁美观。
02

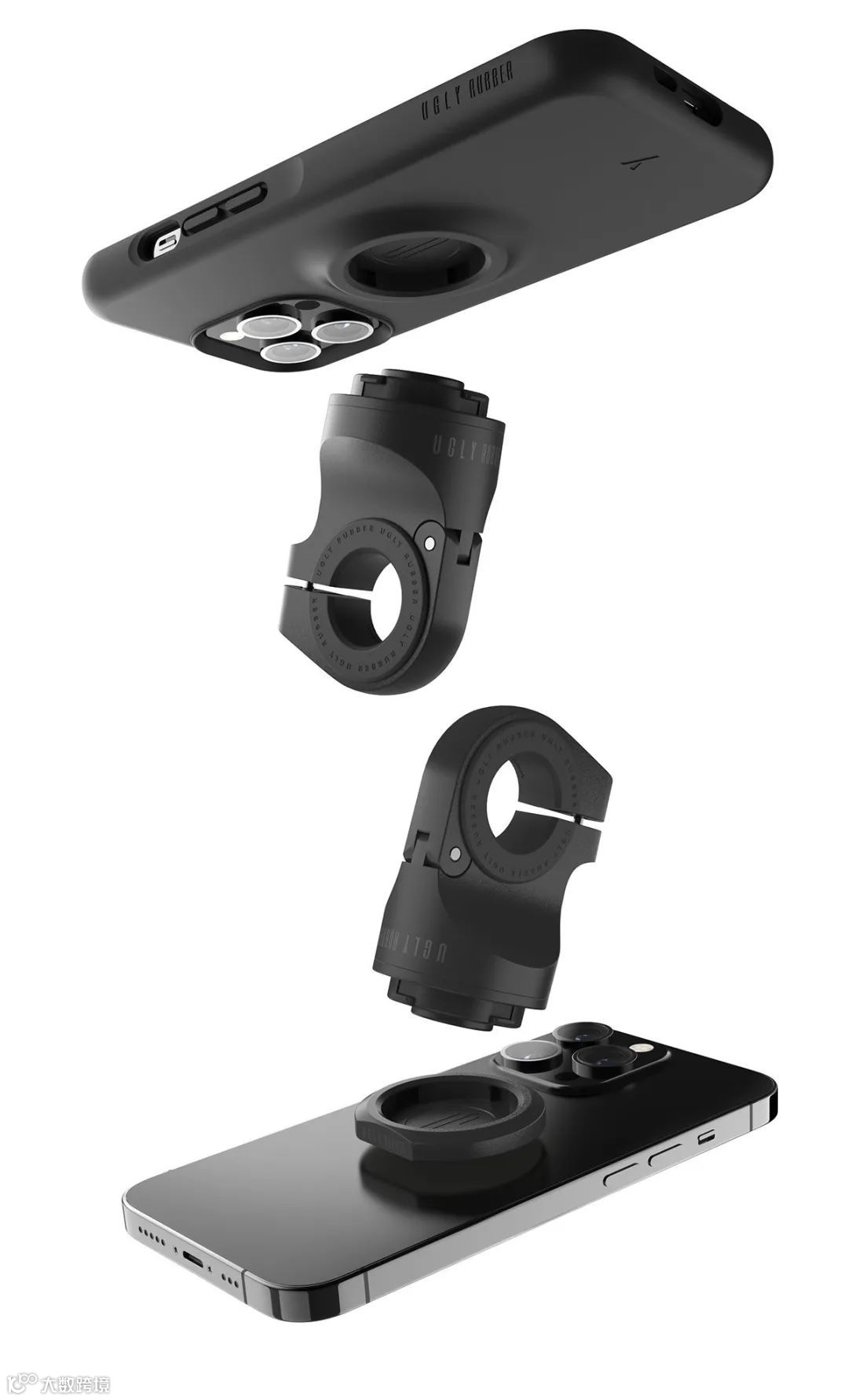

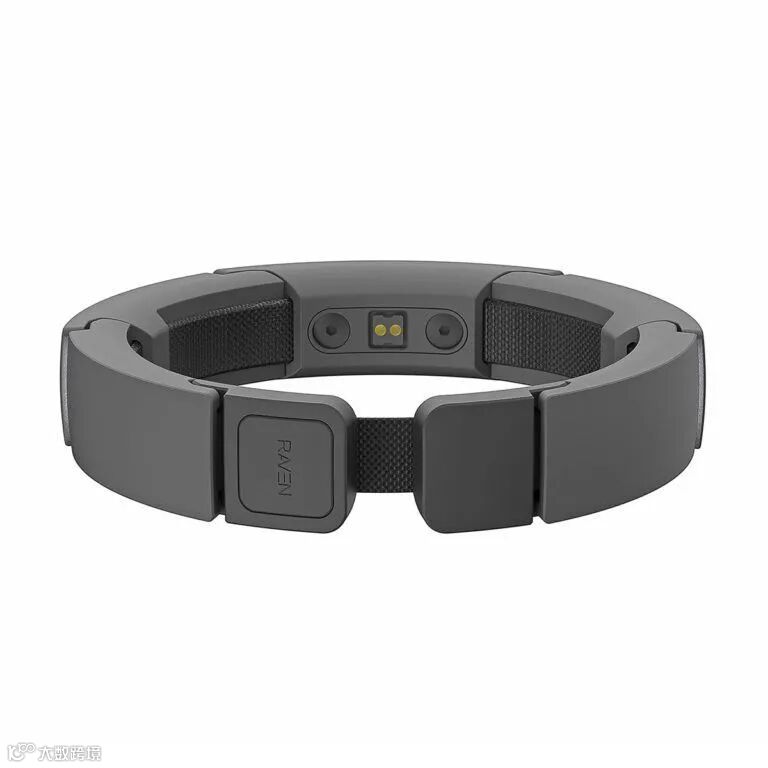

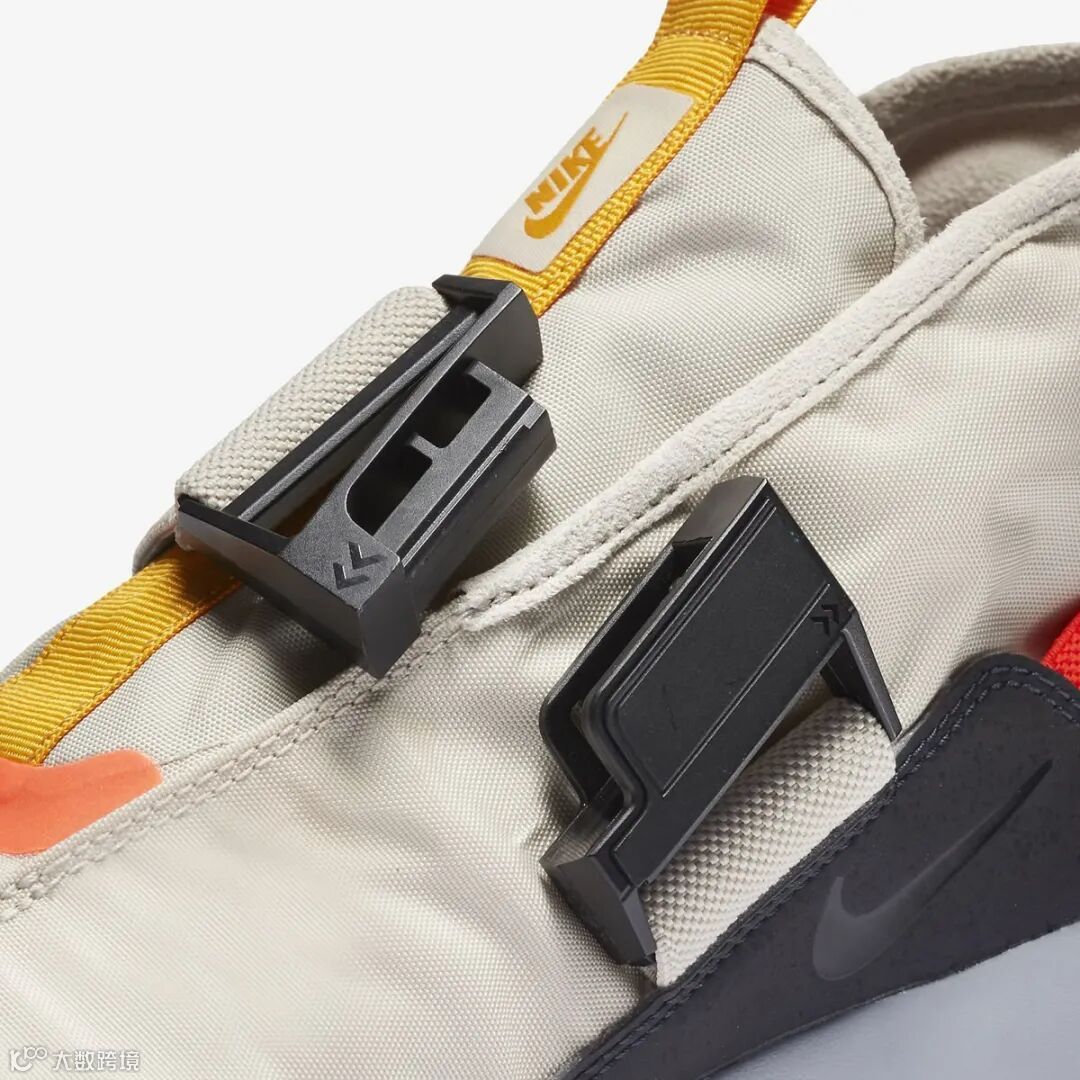

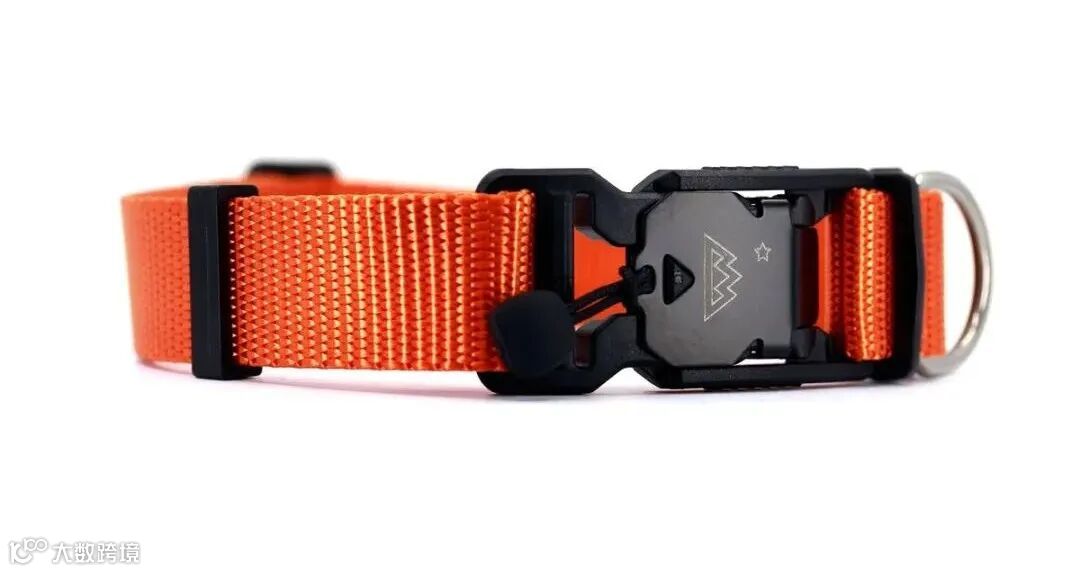

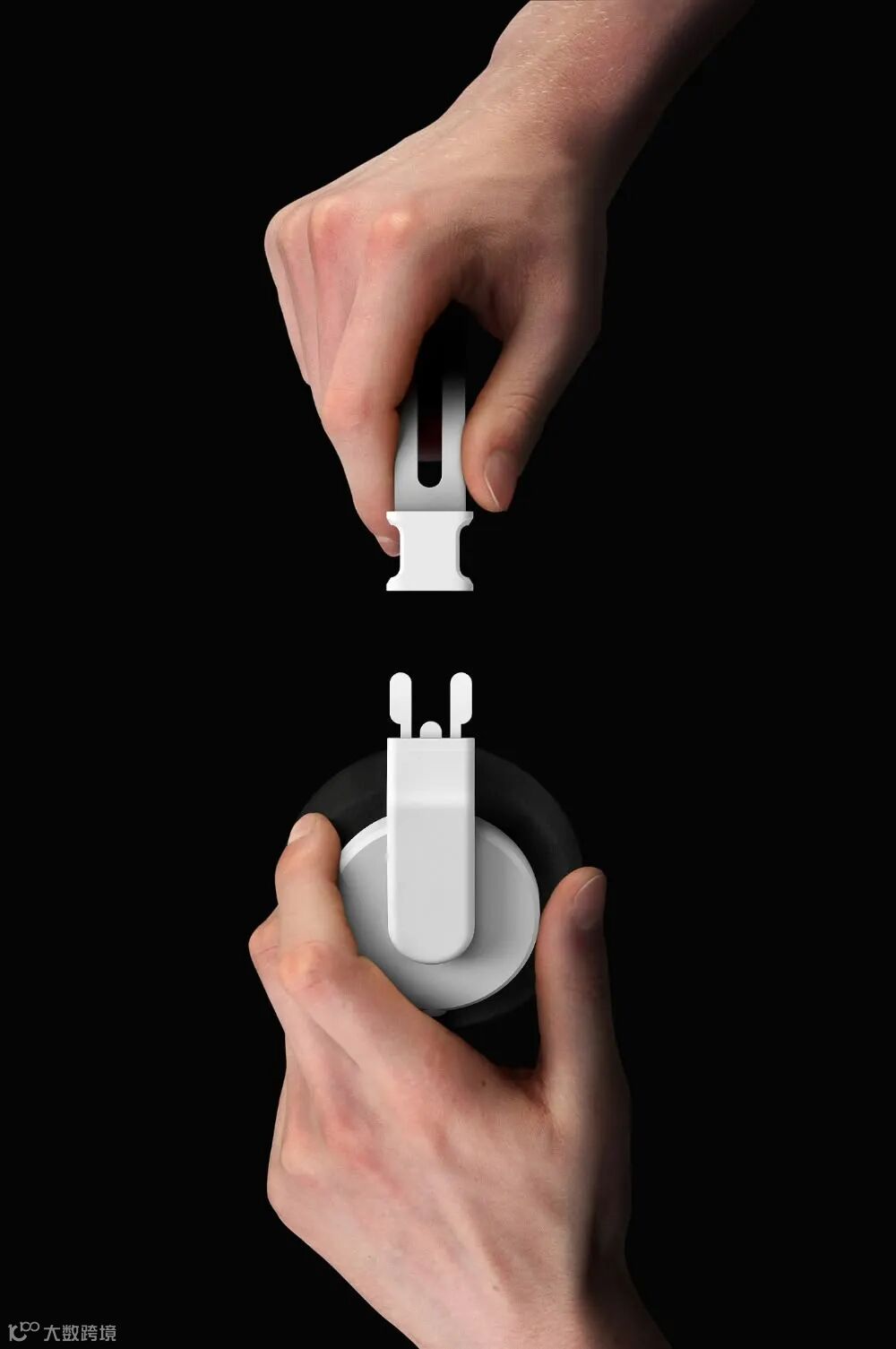

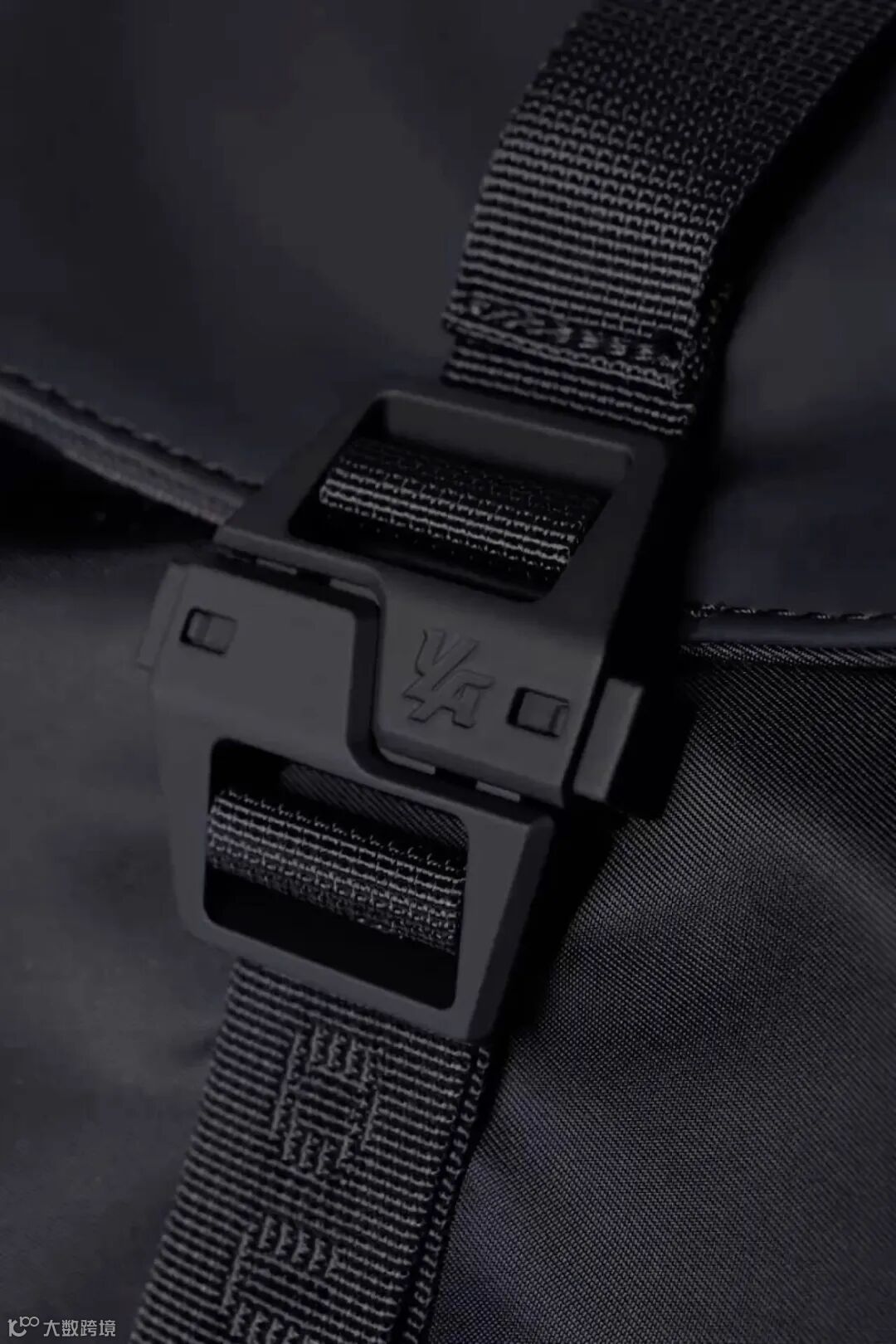

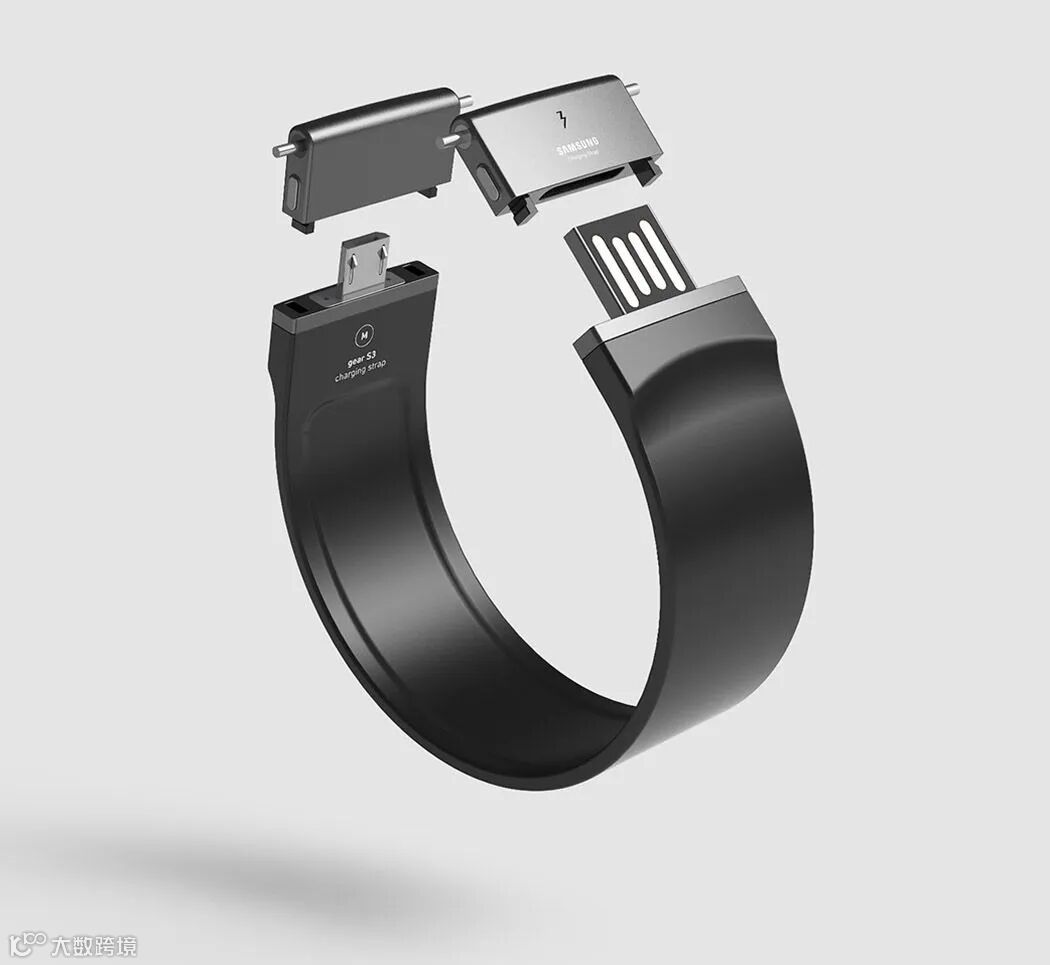

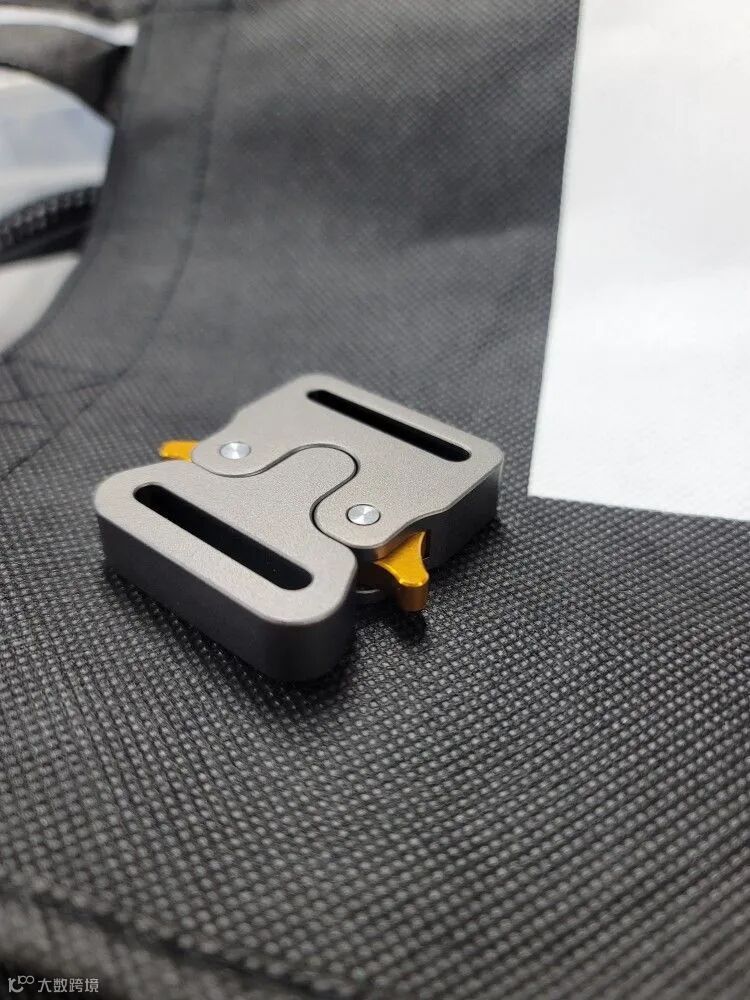

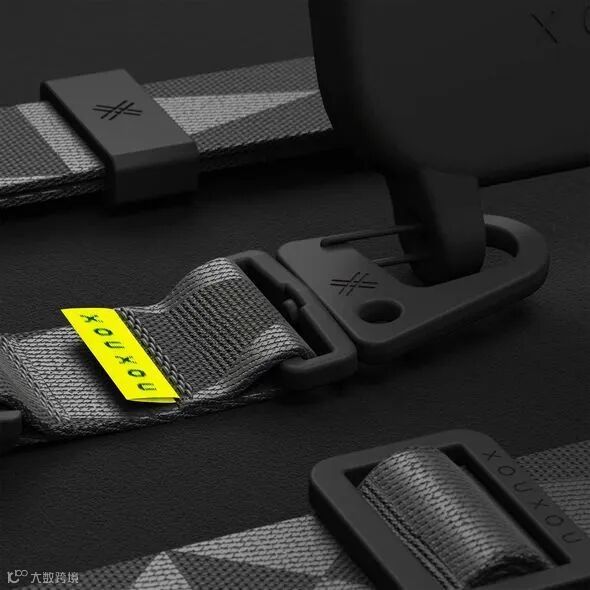

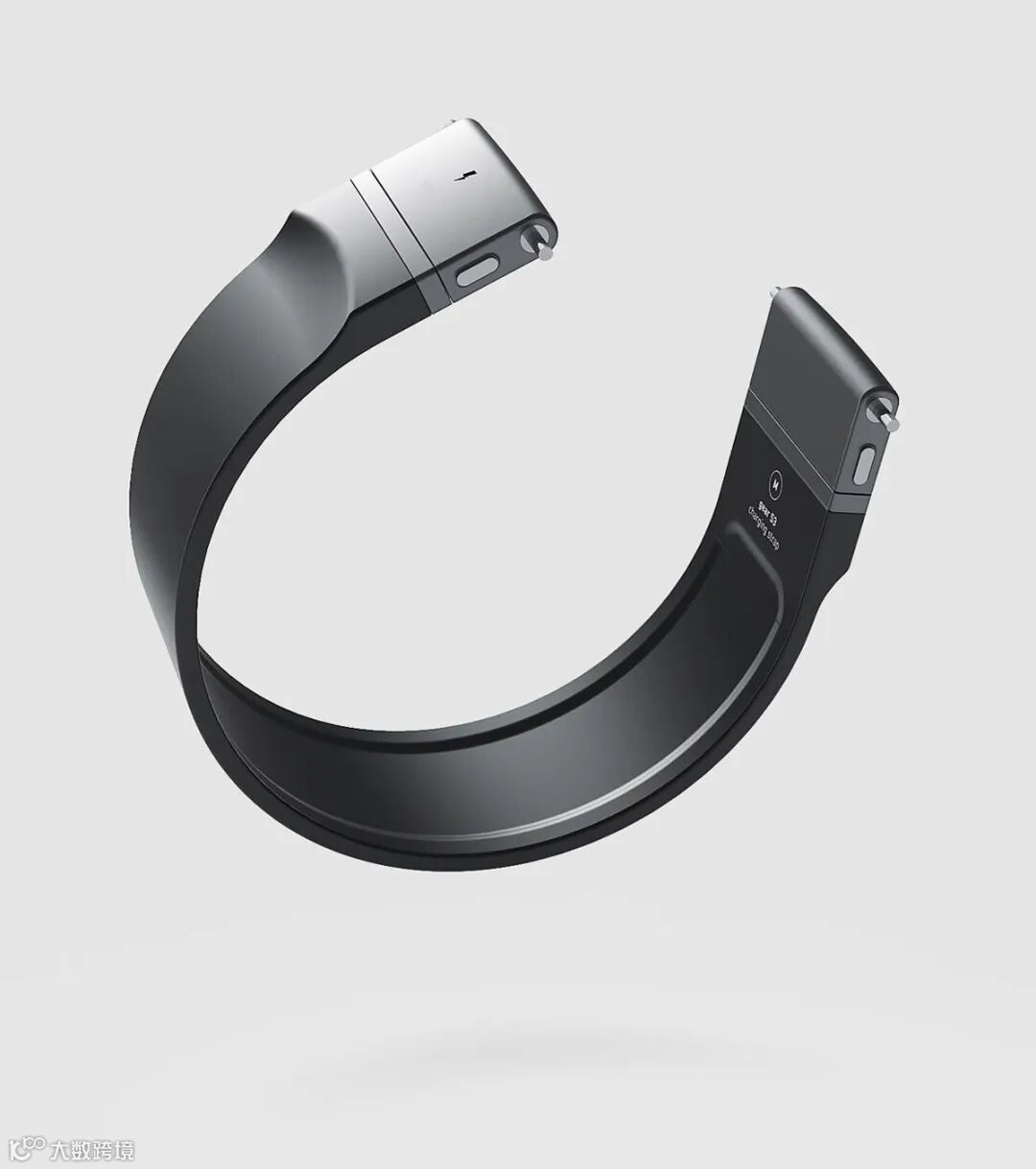

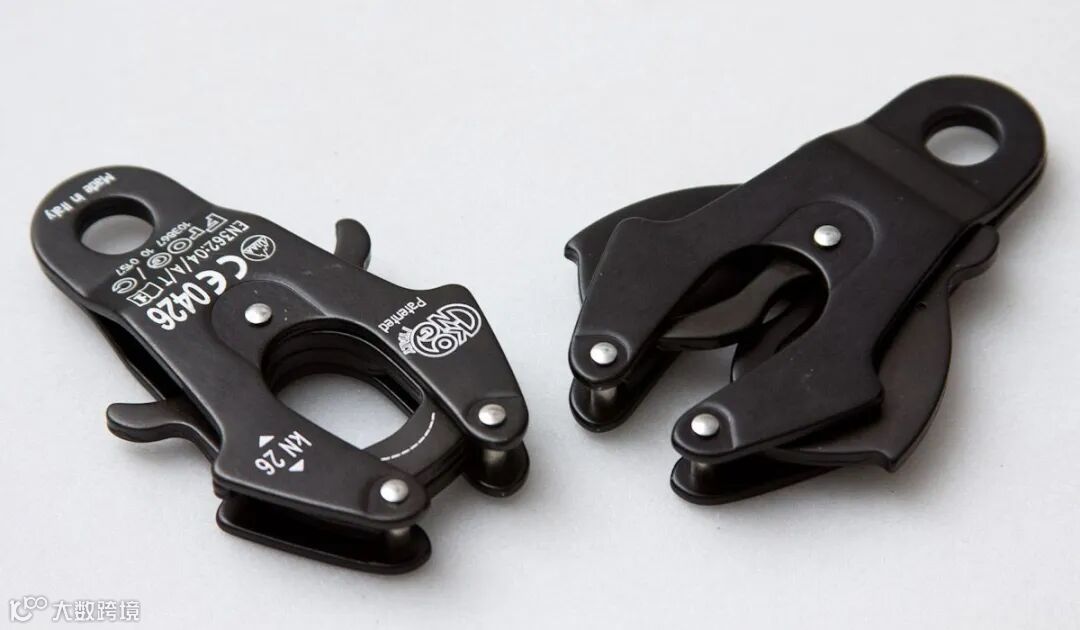

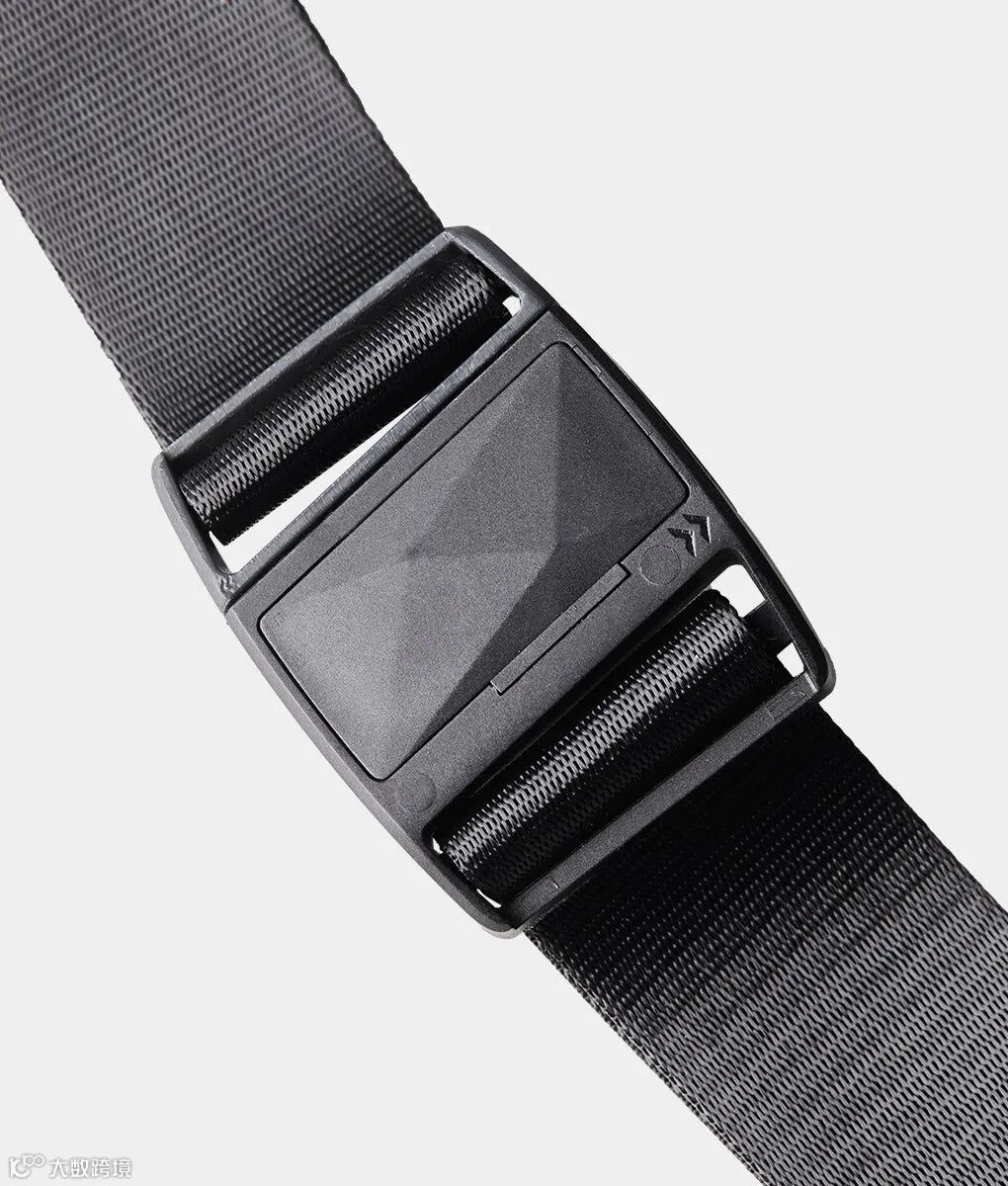

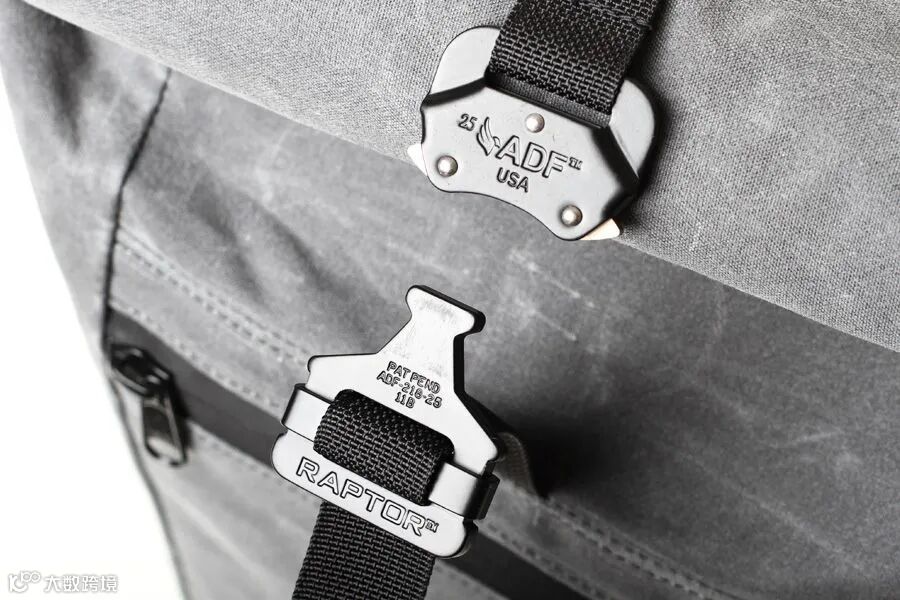

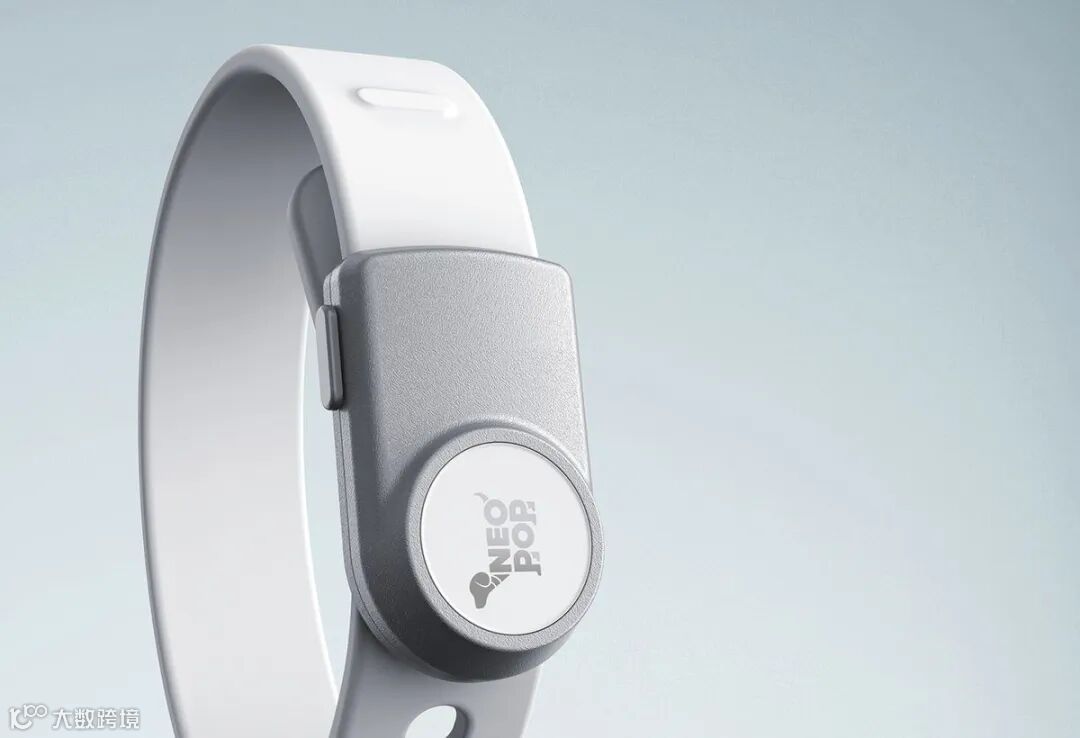

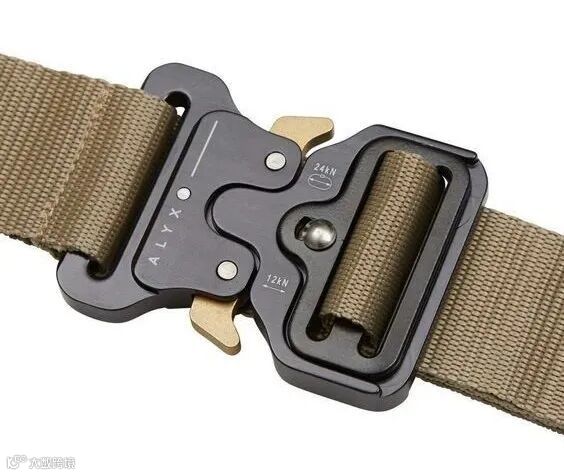

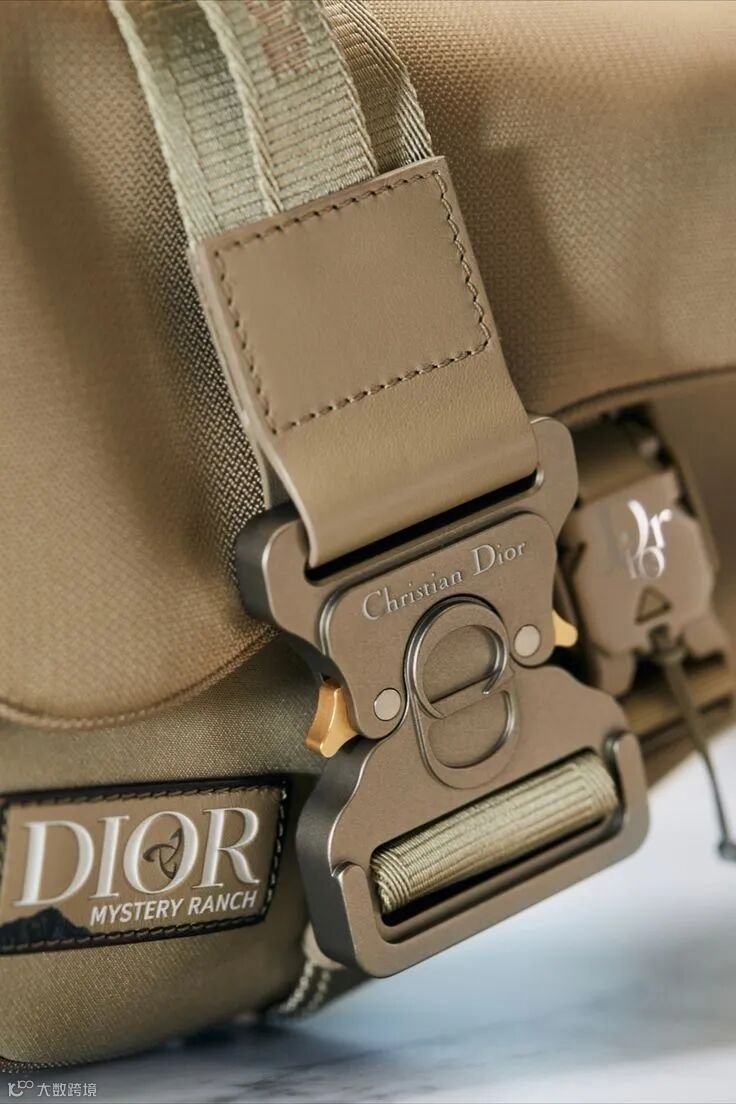

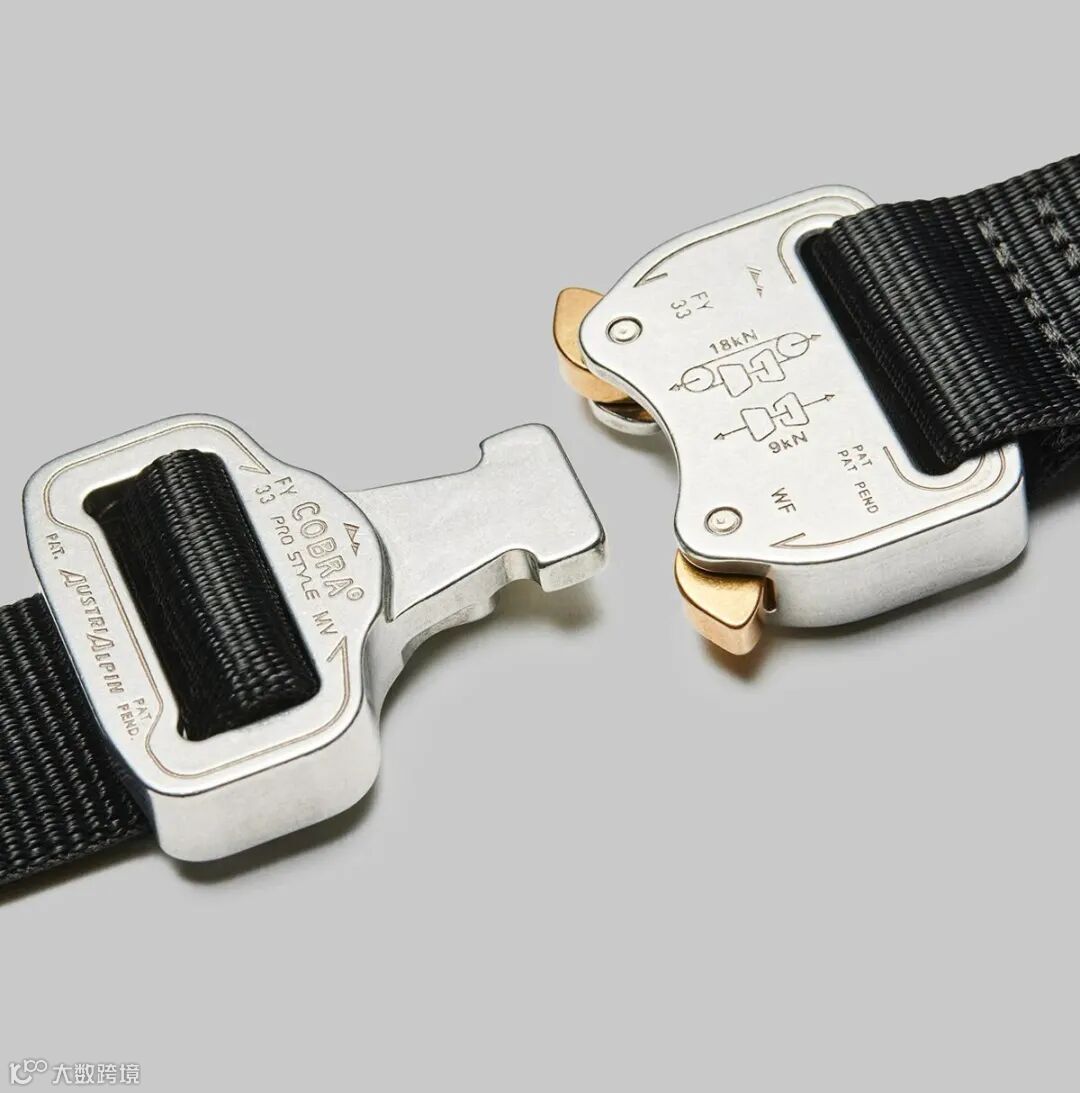

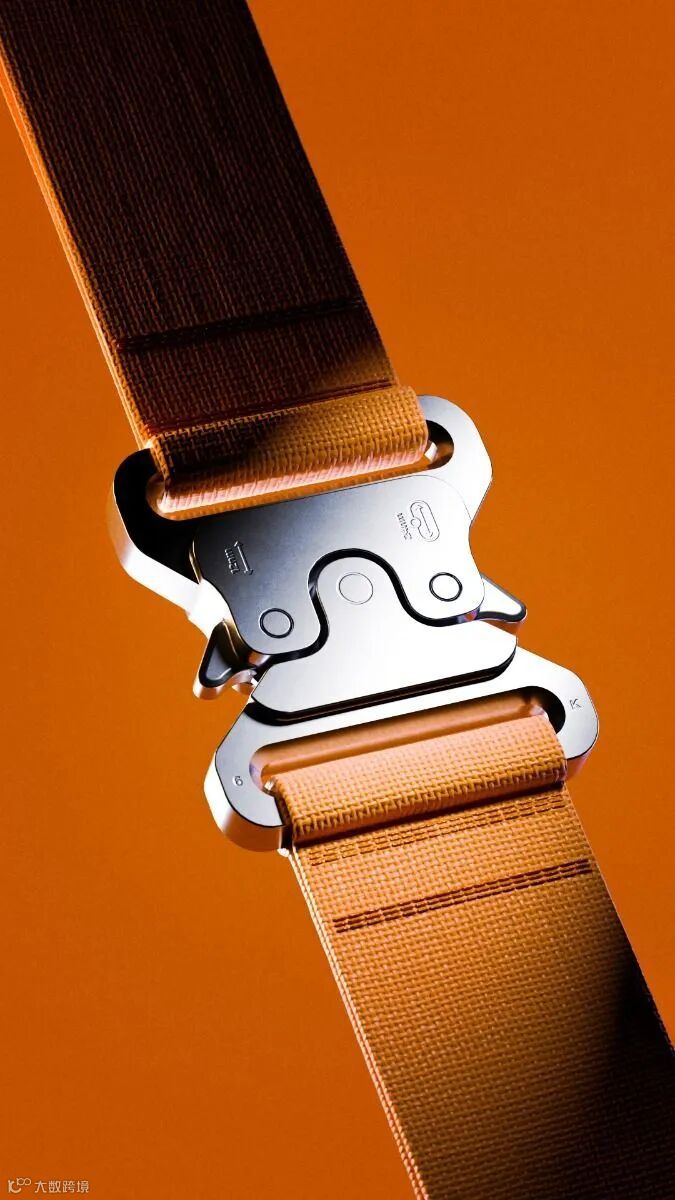

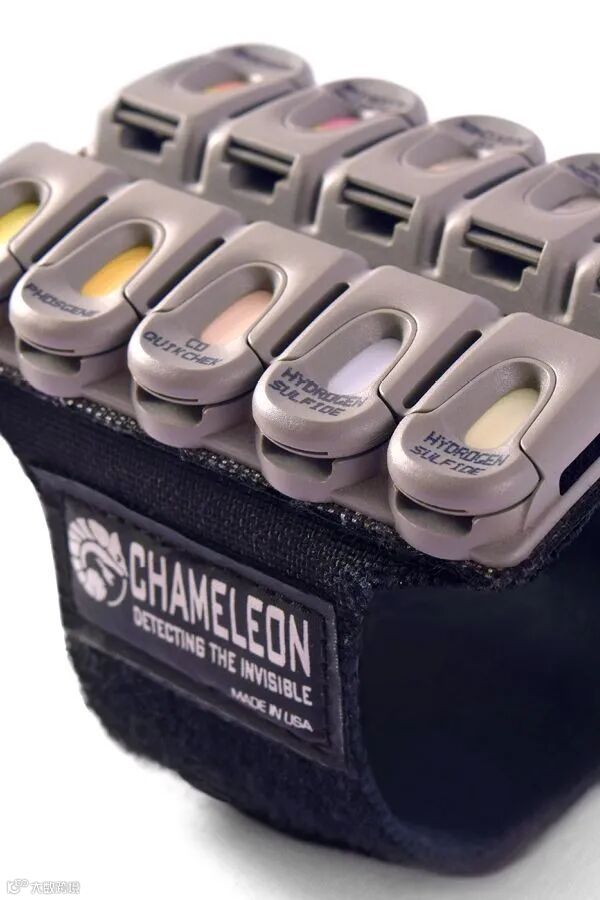

-案例展示-
-常见问题与设计禁忌-
根部断裂 最常见问题！原因：根部圆角太小、根部厚度不足、材料太脆、应变过大、熔接线位于根部。
装配困难 导入角太小、卡槽间隙不足、导向结构失效、卡钩变形空间不够、多个卡扣同时受力导致总装配力过大。
意外脱开 倒扣深度不足、卡钩太柔（长/薄）、导出角太大、振动过大、蠕变松弛。
异响/松动 卡槽间隙过大、卡扣数量不足或分布不均、零件刚性不足变形、锁紧力不足。
拆卸困难/损坏 导出角太小甚至为负角（设计意图不可拆）、无拆卸空间、工具无法触及、拆卸工具设计不当。
卡钩卡死 卡槽间隙过小、导入角设计错误、装配路径偏差。
外观缺陷 卡扣位置外露影响美观、装配过程中刮伤外观面。
