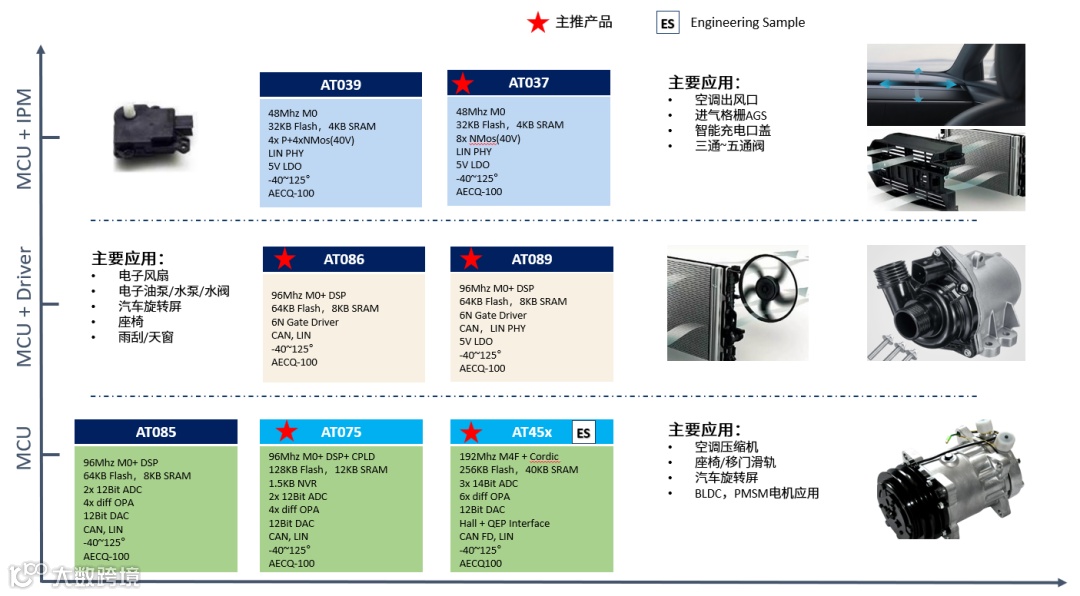

车规级电机驱动MCU的升级

• 集成96MHz Cortex-M0内核

• 集成自主指令集电机控制专用DSP


• 可配置逻辑单元CLU

• 超低功耗休眠模式，MCU 低功耗休眠电流 10uA

02 存储器

• 128KB Flash，带加密功能
• 1.5KB NVR

• 8KB RAM

• 2.2V~5.5V 电源供电
• 工作温度范围：-40℃~125℃

• 芯片结温度: -40℃~150℃

04 时钟

• 内置8MHz高精度RC时钟，-40~105℃范围内精度在±1%之内，105~125℃范围内精度在 ±1.5%之内

• 内置低速 32KHz 低速时钟，供低功耗模式使用
• 可外挂 8MHz 外部晶振

• 内部 PLL 可提供最高 96MHz 时钟

05 通讯模块

• 两路UART/LIN
• 一路SPI，支持主从模式
• 一路IIC，支持主从模式

• 一路 CAN，建议使用外部晶振作为参考时钟

06 模拟模块

• 3x9ch CMP，4x差分OPA，2x12-bit DAC，2x12-bit ADC @3Msps with13通道

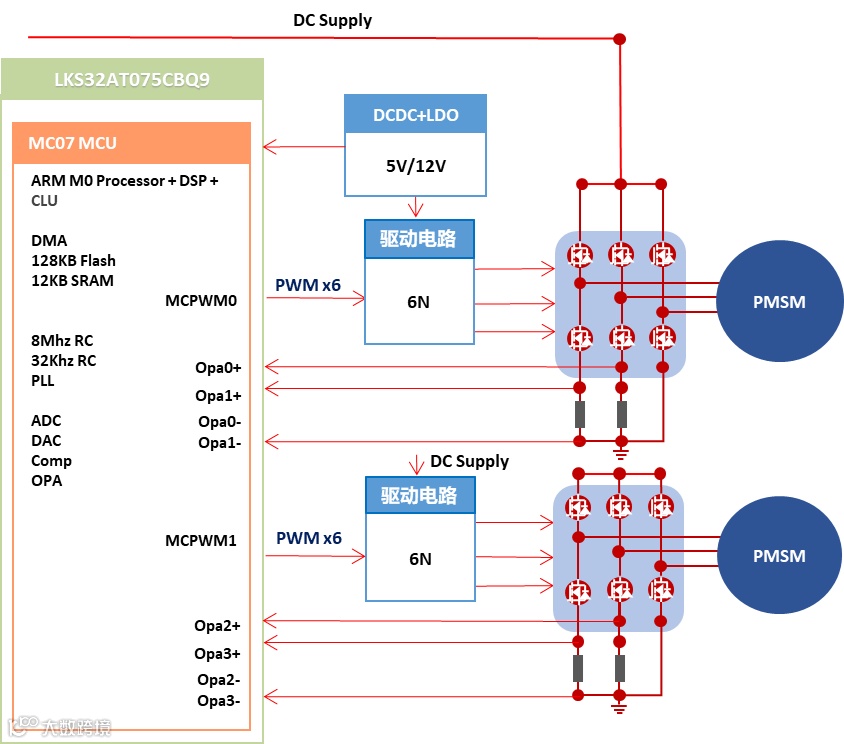

07 双电机控制方案框图展示

（图1. 双电机控制方案应用框图）

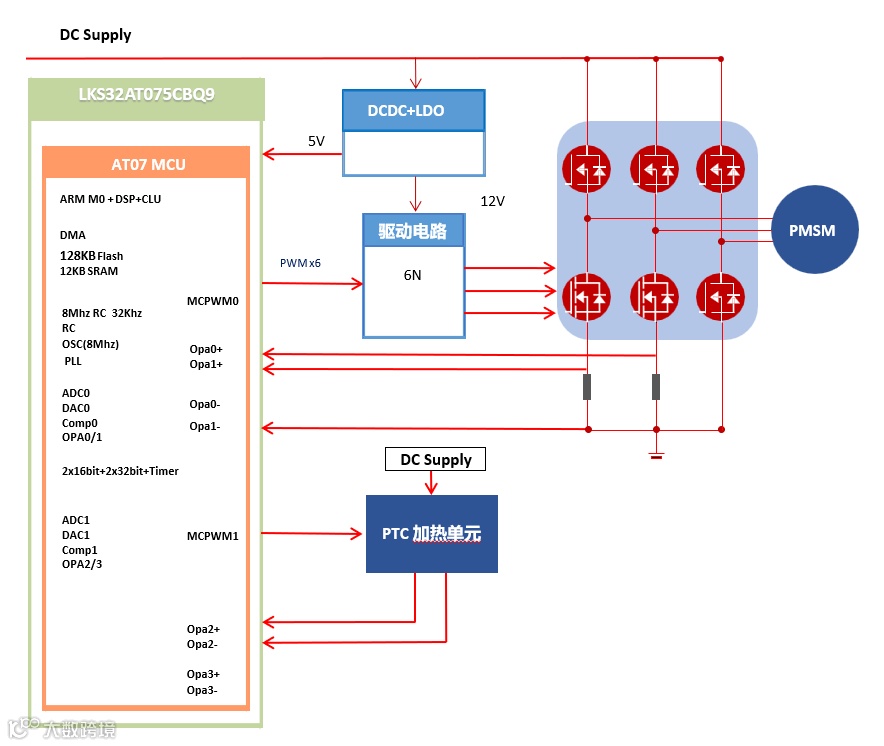

01 应用框图

02 功能参数

• 正弦波无感 FOC控制算法
• 软过/欠压、软过流+硬过流、缺相、过功率

• 过温保护、三相不平衡保护

03 使用范围

• 输入电压：DC 310V
• 连续工作电流：1-2A

• 电机：PMSM电机

04 方案优势

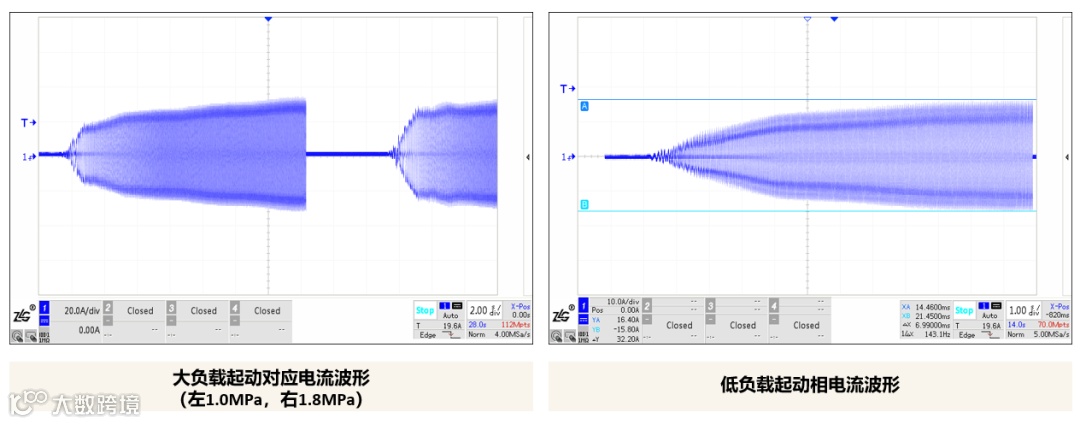

• 带载2.0MPa起动平稳
• 观测器收敛迅速、高低速，重载启动运行稳定可靠

• 双电阻采样，支持5段、7段SVPWM模式

扫码

了解方案详情

如果您对我们的产品或方案感兴趣，欢迎扫描上方二维码，与我们取得联系，了解更多方案信息。
