1. 简介
PXI是NI公司一种集成了硬件和软件组件的高级测试与测量解决方案，涵盖机箱、控制器和各种模块，可应对复杂的测量与自动化挑战。
该平台以灵活性和可靠性而著称，工程师可将其用于构建高性能混合测量系统，以进行验证和生产测试。

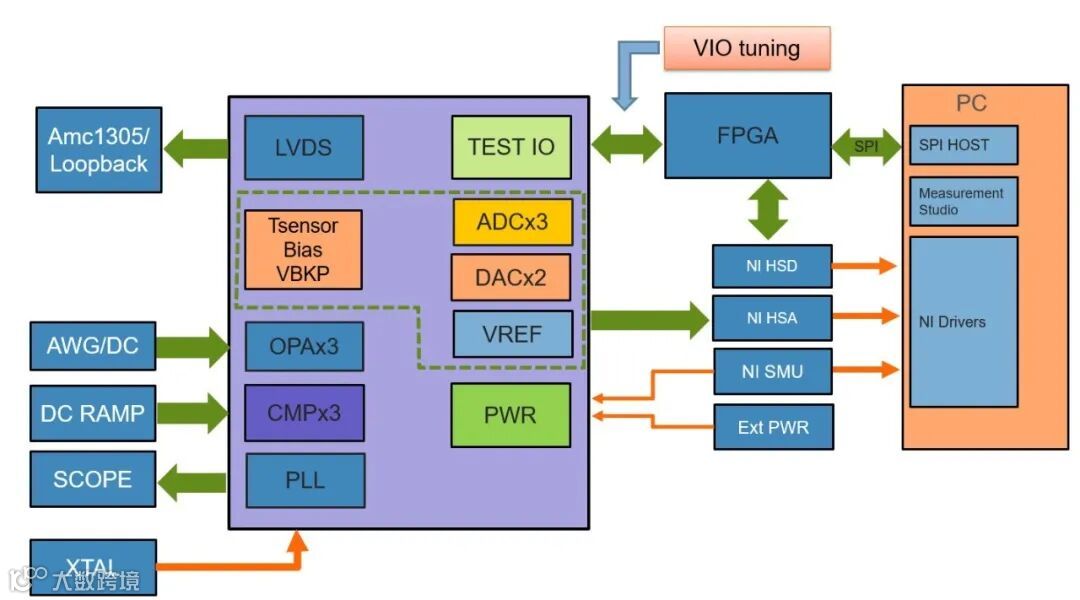

2. 系统框图

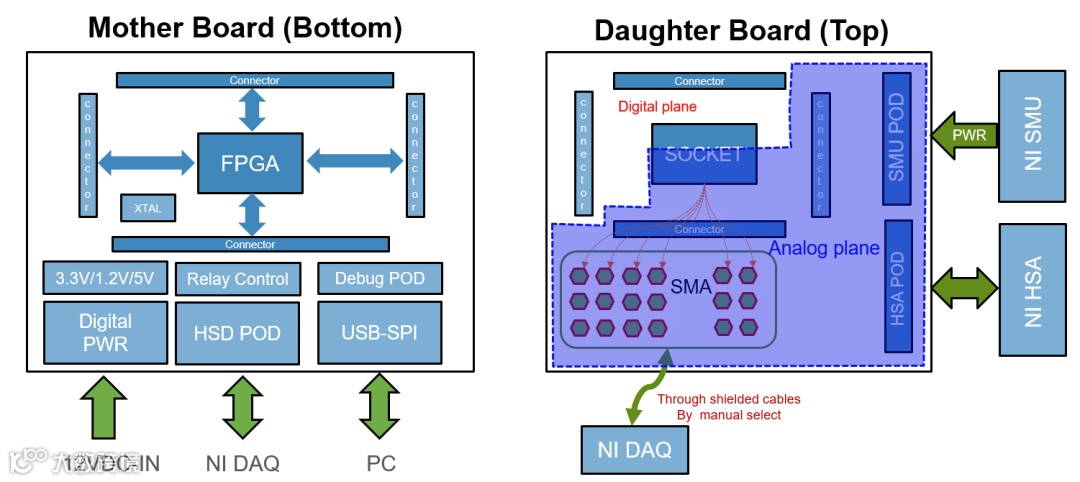

3. 硬件组成

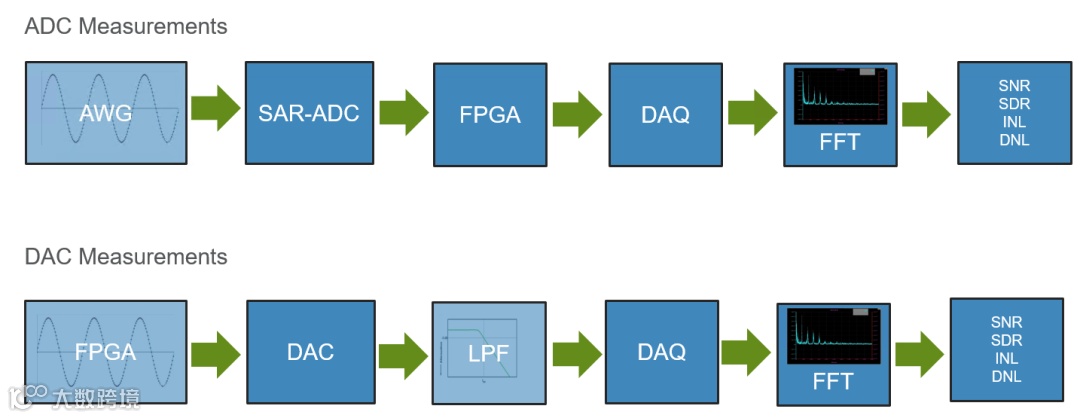

4. AD-DA信号处理流程

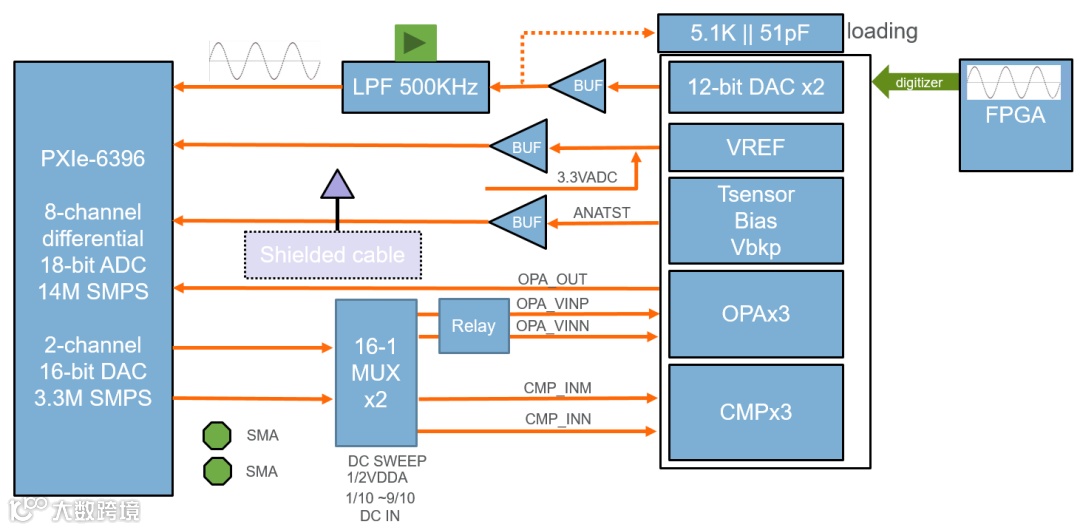

5. DAC等测量单元

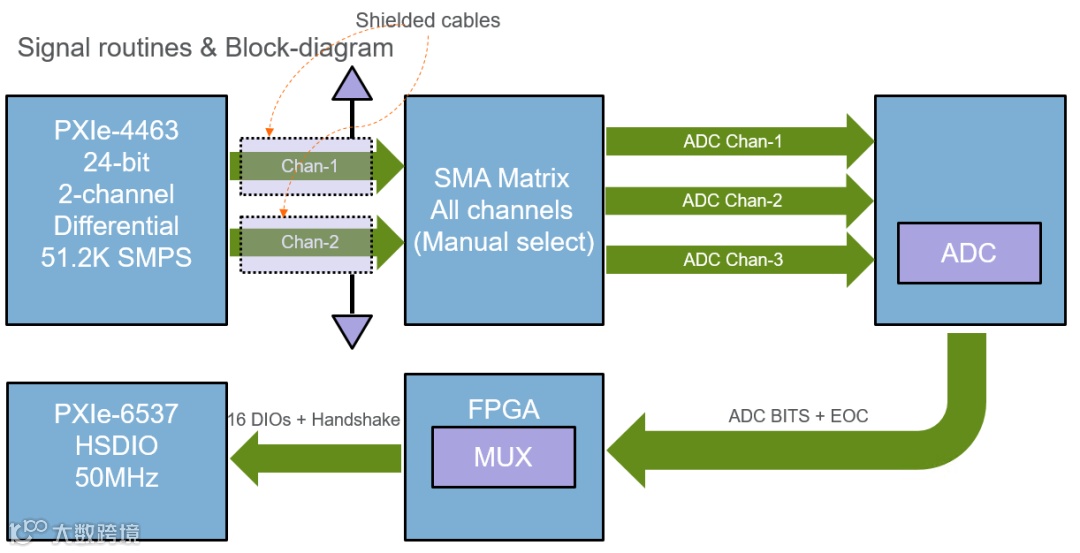

6. ADC测量单元

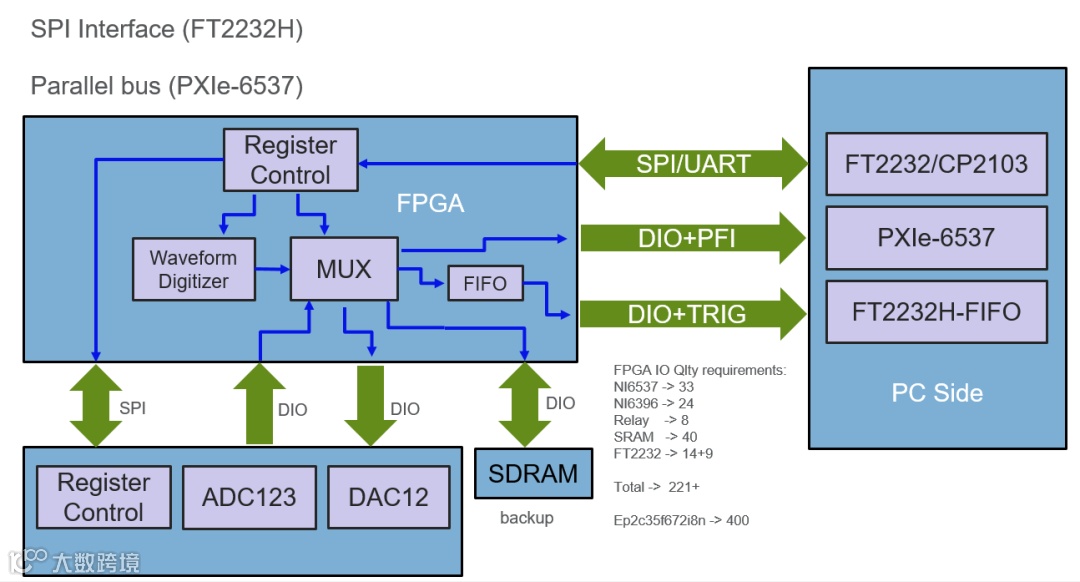

7. FPGA控制及通信
8. 主界面UI
环境设定（电压，温度）
关键参数显示
测试时间统计
测试选项设定

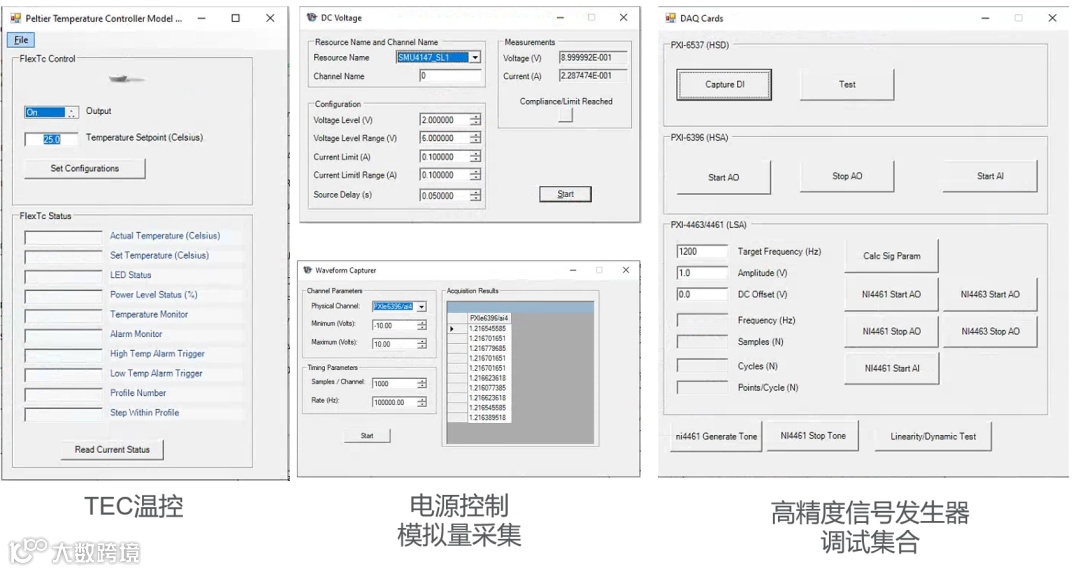

9. 设备控制

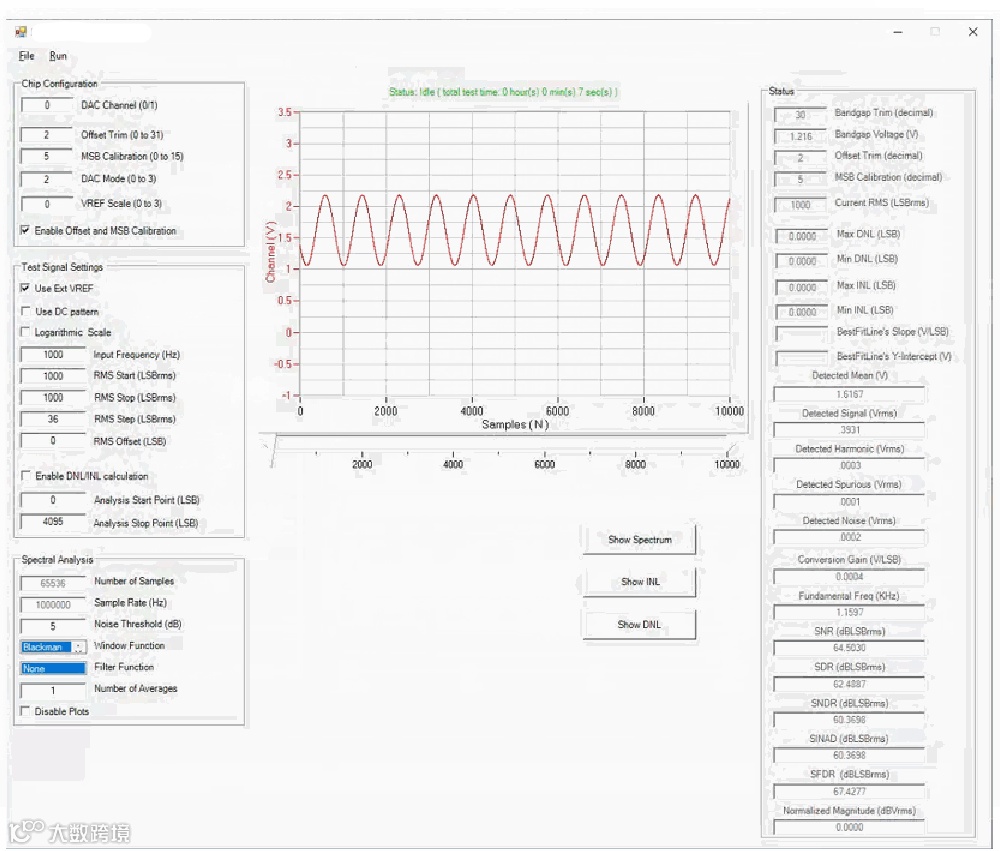

10. DAC测量
可等间隔或对数步长间隔输入DAC Code，完成幅度扫描。
SNR,SDR,SNDR等交流参数计算
DNL,DNL直流参数计算
FFT/DNL/INL图谱显示

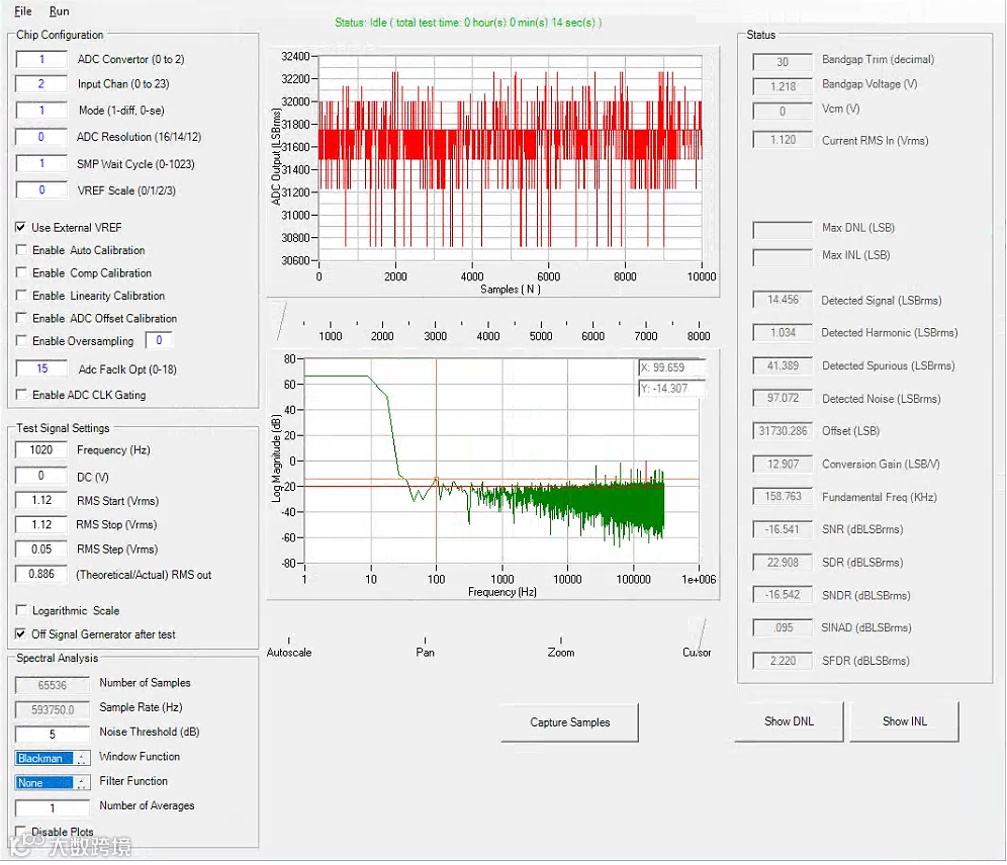

11. ADC测量
可等间隔或对数步长间隔输入模拟量，完成幅度扫描。
SNR,SDR,SNDR等交流参数计算
DNL,DNL直流参数计算
FFT/DNL/INL图谱显示

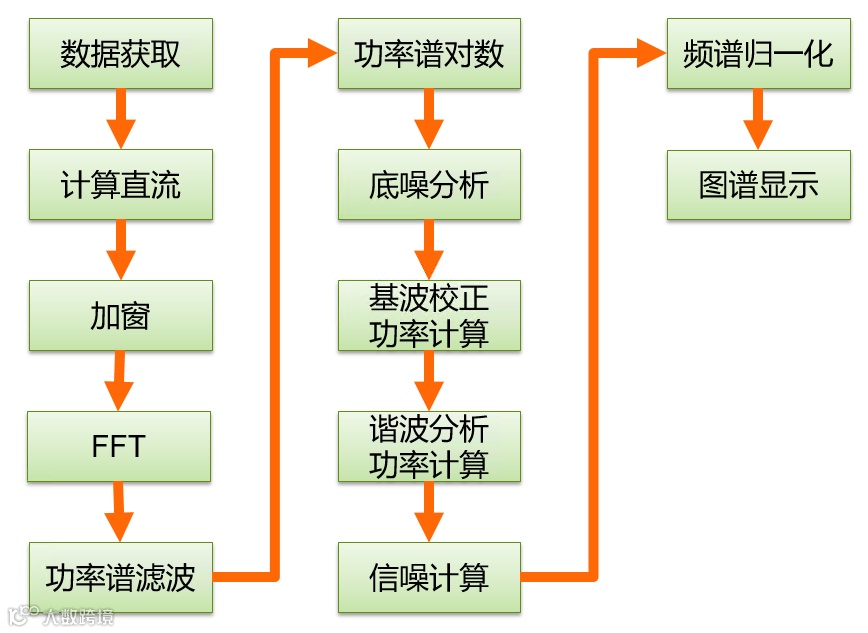

12. 频谱分析流程
13. 参考资料
https://www.ni.com/zh-cn/shop/pxi.html
PXIe4463.pdf
PXIe6537.pdf
