1. 简介
LPDDR全称为(Low Power Double Data Rate SDRAM)，翻译过来为"低功耗双倍速率动态随机存取存储器"。
Double Data Rate指的是在一个时钟周期内发送或接收两笔数据，可以理解为在时钟上升沿和下降沿都在传输数据，在同样的时钟频率下获得翻倍的传输效率。
目前DDR规范已经来到了6.0版本，消费类电子主要使用LPDDR5，高性能PC及服务器也在慢慢从DDR4替代为DDR5。

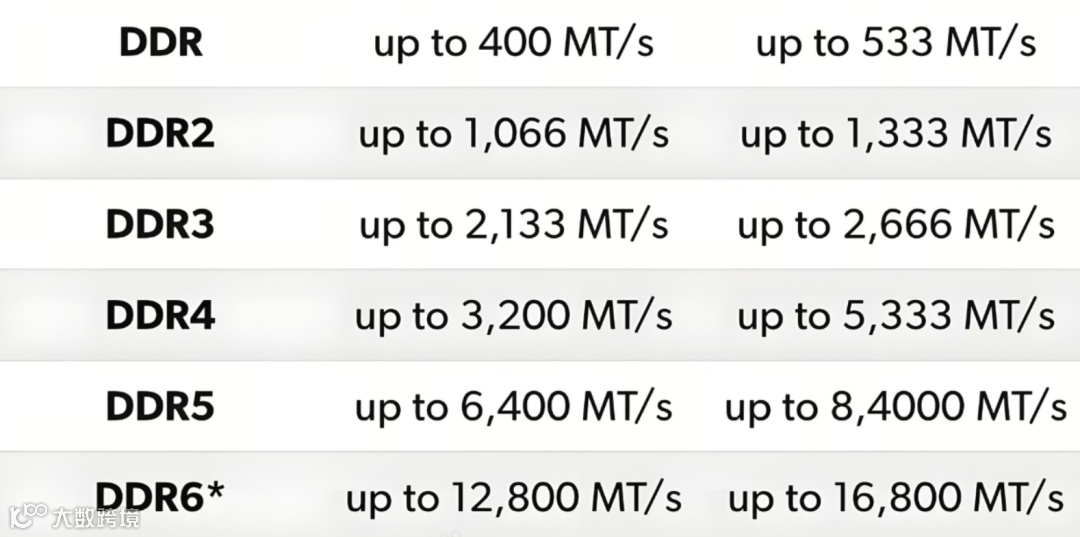

DDR的速率用MT/s来表示，其中MT表示：Mega Transaction，也就是用每秒钟进行多少次传输来描述速率，如图所示：
DDR带宽一般使用MB/s或GB/s来表示每秒传输的字节数。假设DDR4速率为3200MT/s，位宽为32bit，下面介绍对应计算方法：
理论带宽 = 速率 * 位宽/8 = 3200MT/s * 32/8=12.8GB/s
但实际带宽还需要乘上效率系数才行，因为在DDR的总线上不只有数据，还有一些命令的传输，如reflash，读写命令等，一般效率为70~90%之间。
实际带宽 = 速率 * 位宽/8 * 效率 = 3200MT/S * 32/8 * 0.7=8.96GB/s

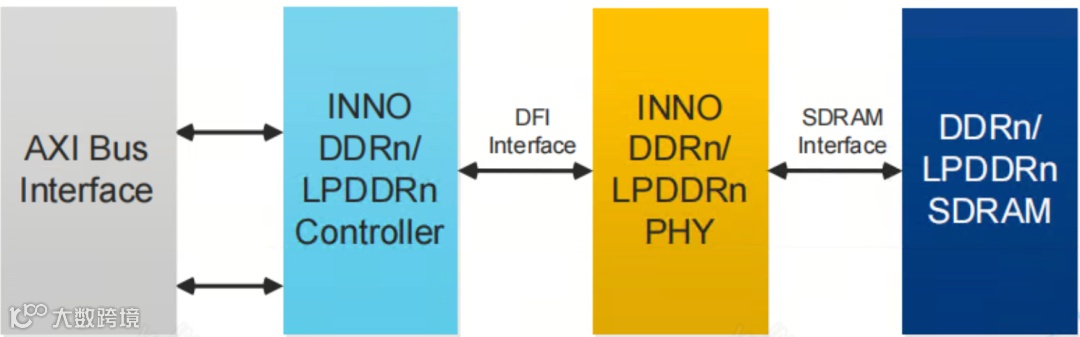

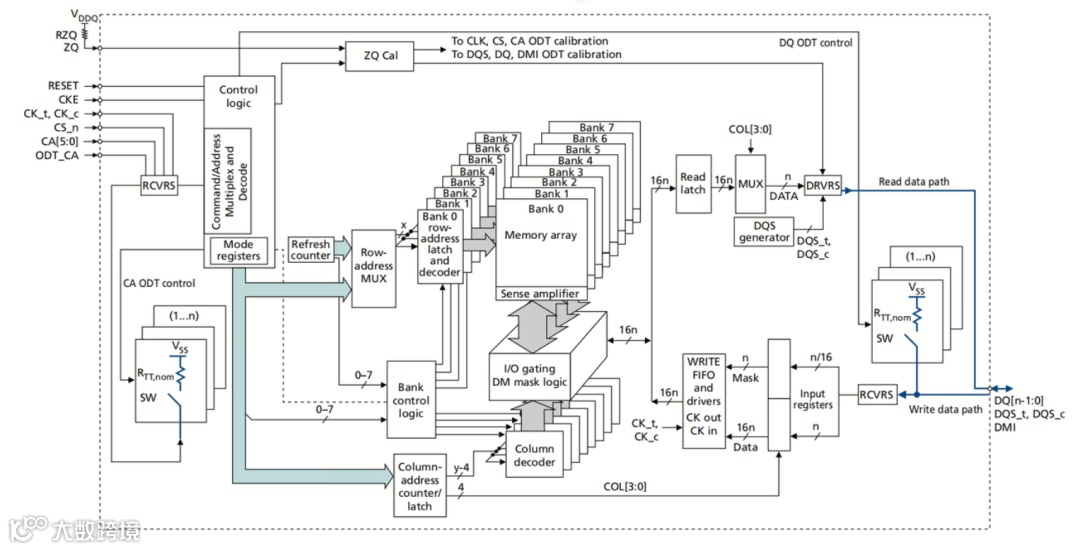

2. 结构框图
3. Layout拓扑
DDR在PCB Layout中主要有两种拓扑结构，分别为T型和fIy-by。拓扑结构的改变，也会导致信号之间产生不同的偏差，所以不同的拓扑上Training过程中也会有一些差异。

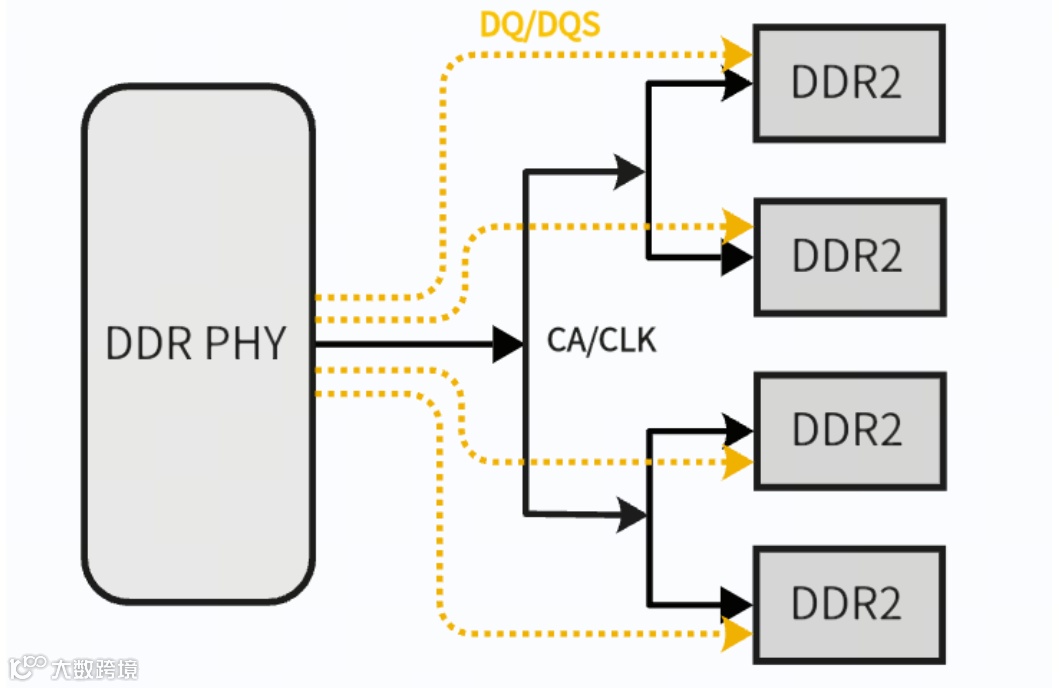

T型拓扑主要在DDR3之前会使用，适用于传输速率不是很高的场景，T型拓扑在Layout上更容易实现CA、CLK的等长布线，使得CA、CLK相对于DQ之间的skew能够在PCB设计上就满足spec要求。

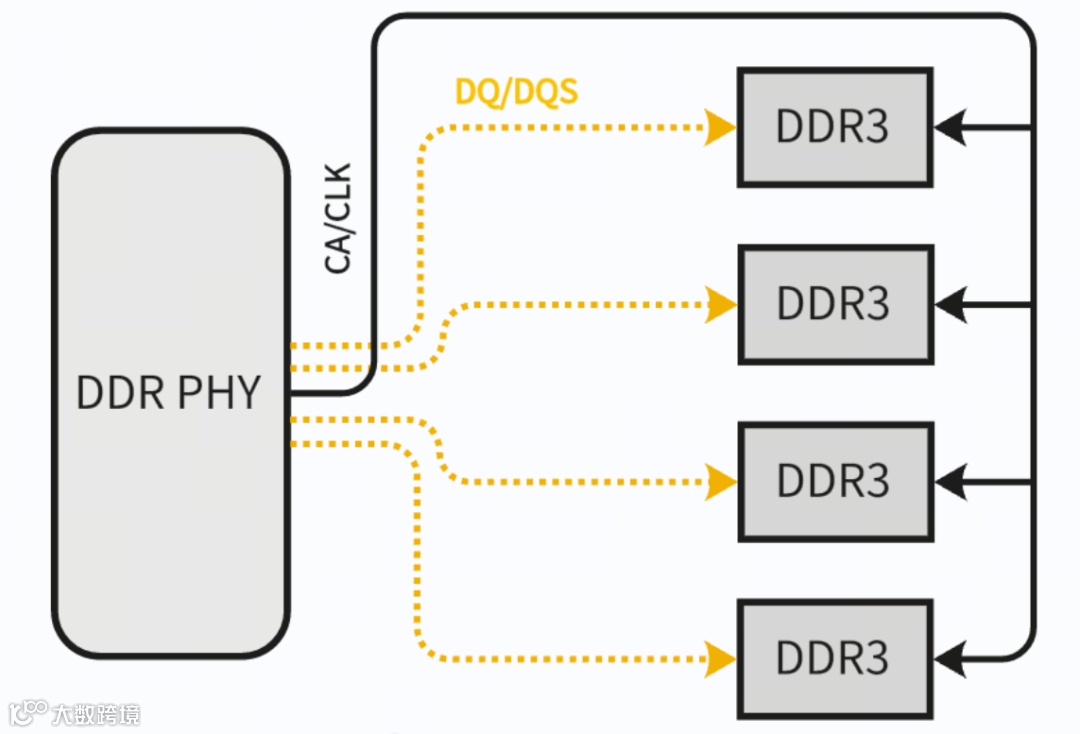

DDR3开始，时钟频率已经超过1GHz了，如果使用T型拓扑，信号质量会很差，相应的眼图质量也很差，fly-by拓扑则可以解决这个问题，但是会衍生出另一个问题：CA/CLK到达每个颗粒的时间不一致。为了解决这个问题，在 Training上也会有些调整，主要是增加了Write Leveling这个步骤。
4. 内存条
4.1 类型
1. SIMM(Single Inline Memory Module, 单列直插内存模块)
2. DIMM(Dual Inline Memory Module, 双列直插内存模块)
3. UDIMM(Unbuffered DIMN, 无缓冲双列直插内存模块)
4. RDIMM(Registered DIMM，带寄存器双列直插内存模块)
5. LRDIMM(Load-Reduced DIMM，比RDIMM多了DATA Buffer)
6. SODIMM(Small Outline DIMM, 小一号的DIMM)
4.2 SIMM与DIMM区别

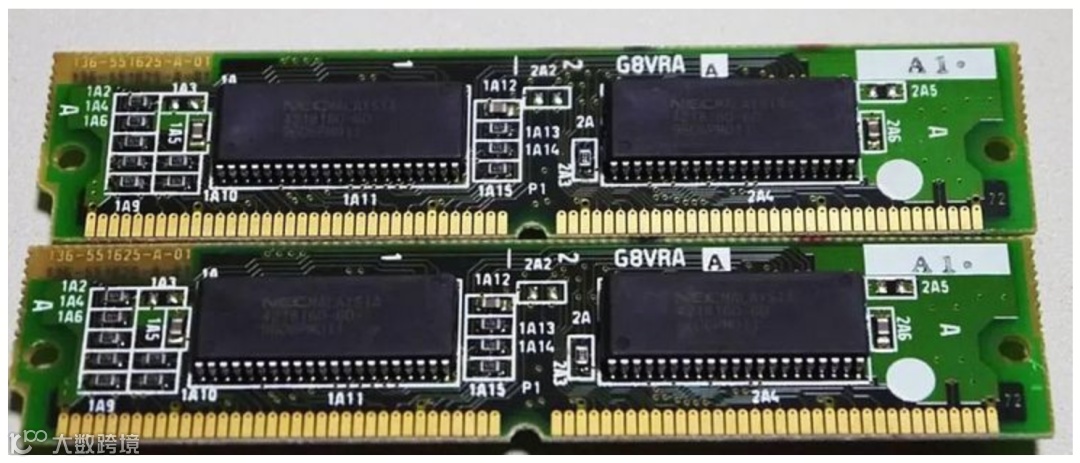

SIMM为单列直插内存条，算是上个世纪的产物了，一开始在PCB上只有单面贴了内存颗粒(1、4、16MB)，后续容量需求增大后，也出现了双面贴内存颗粒的形式，它同样拥有两排金手指，但是两排金手指的信号是一样的，信号数量分为30和72这两种形式，传输数据位宽分别为8bit和32bit。
DIMM为双列直插内存条，形式上与SIMM区别不大，金手指引脚增加到168个，数据位宽增加到64bit，每个面都有 64bit数据信号。

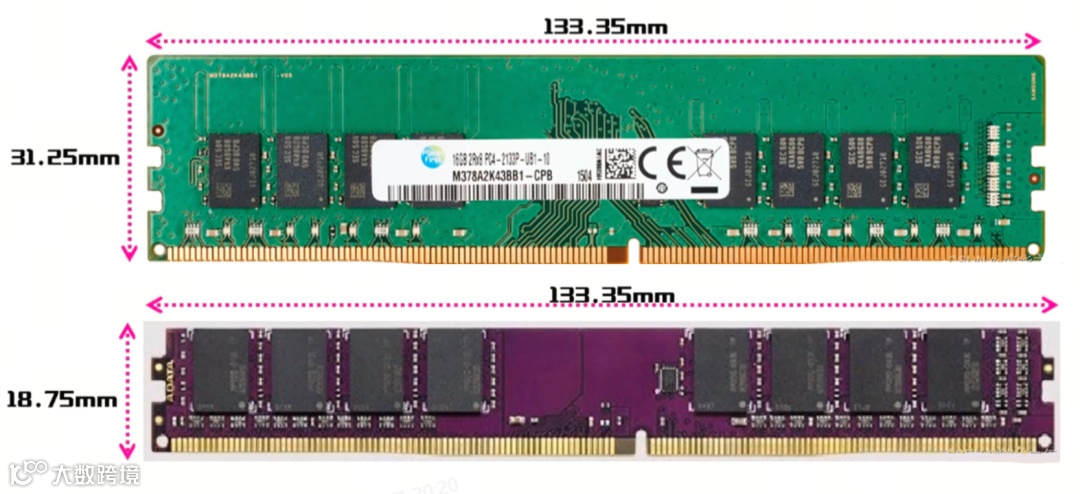

4.3 常见内存条形态
5. Training
以LPDDR4举例，其标准里面描述的Training类型有以下：
1. ZQ Calibration
2. Command Bus Training
3. CA Vref Training
4. Read Preamble Training
5. RD DQ Calibration
6. Write Leveling
7. DQS-DQ Training
8. DQ Vref Training
5.1 ZQ Calibration

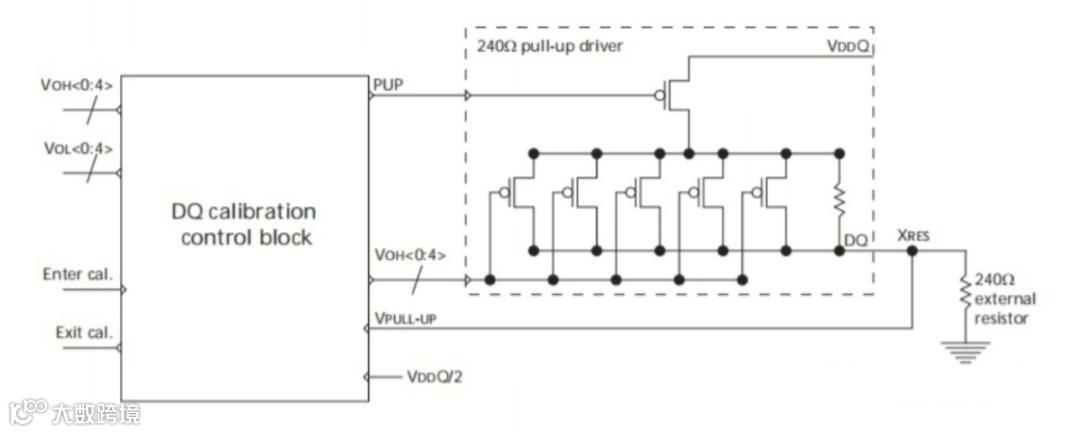

主要用于将SDRAM内部驱动电阻组校准为较为精准的240Ω，其目的是阻抗匹配，提高信号完整性。原理是利用外部高精度240Ω作为参考，调节内部电阻，并检测分压值，当电压达到VDDQ/2的附近，则完成校准。
5.2 Command Bus Training
主要是调整CS与CA的相位，使得这些信号在被CK采样时，满足SETUP和HOLD时序，从而保证SDRAM能够正确且稳定的接收到相应的命令。
5.3 CA Vref Training

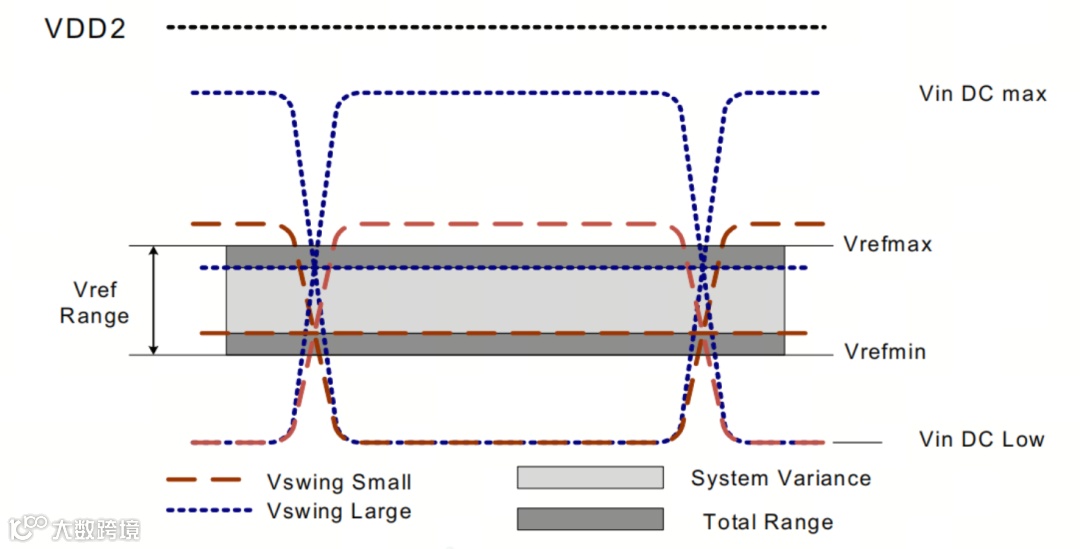

作用在于找到一个合适的参考电压，在该参考电压下能获得最宽的眼图，通常是配置 Command Bus Training使用，这两个training步骤可以找到CA的眼图中心，提高数据采样的稳定性。
5.4 Read Preamble Training

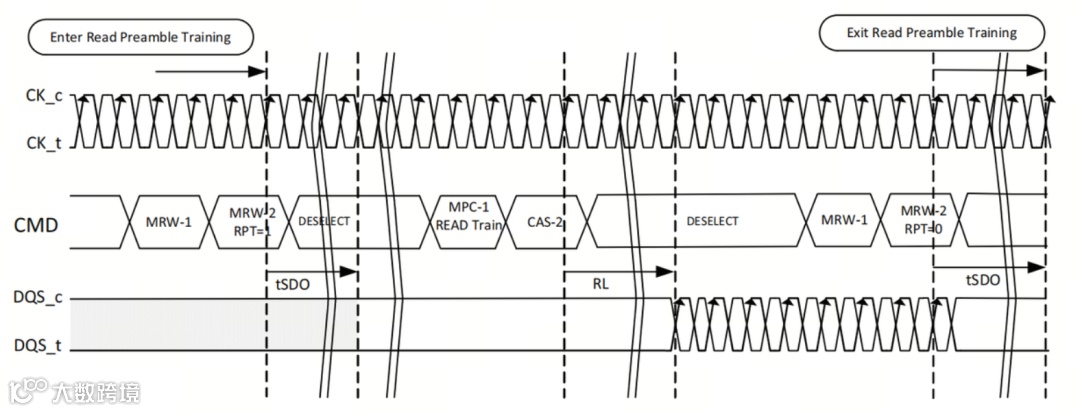

作用是让DDR controller能正确采样到DQS。一般在读操作中，DDR controller会截取一段DQS区间去采样，提前或延后了都会导致数据丢失，所以需要做这个操作，避免丢失数据。

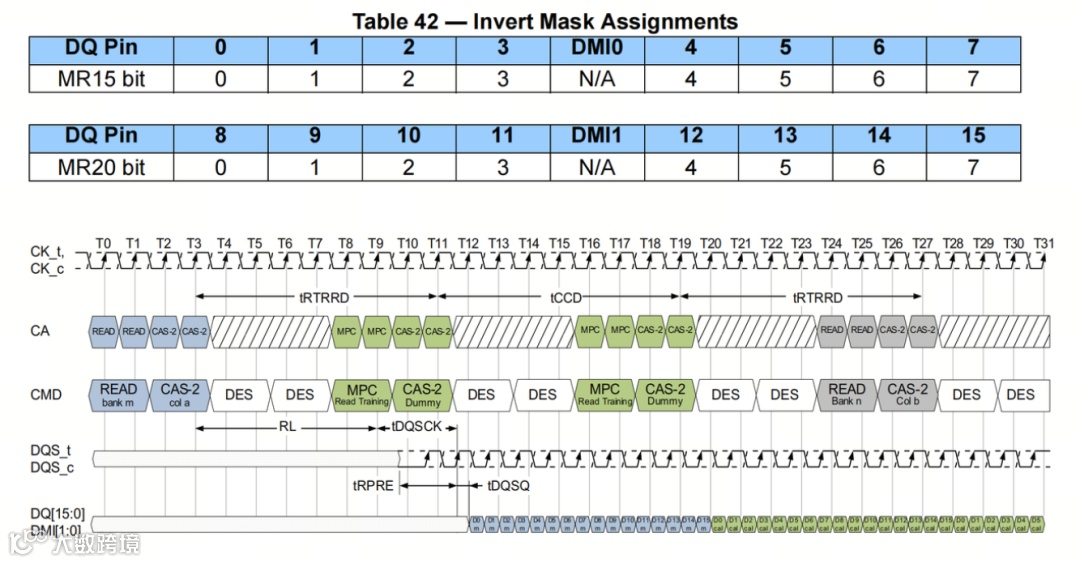

5.5 RD DQ Calibration
作用是对齐读DDR时的DQS和DQ。使得在DDR controller侧，通过DQS能采样到有效的DQ，从而保证DDR controller能够正确接收到数据。

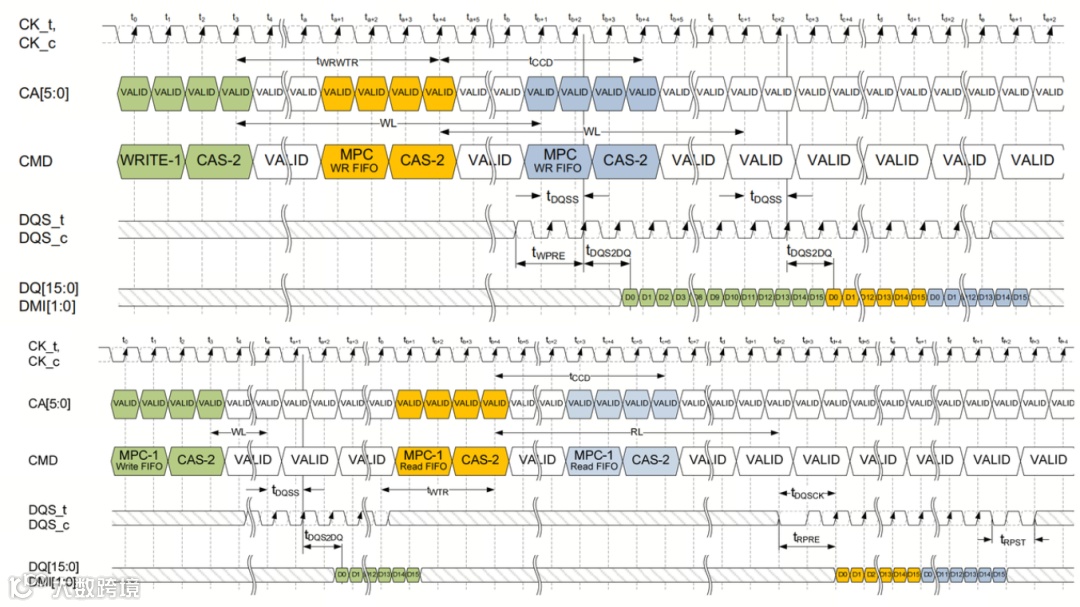

5.6 Write Leveling
作用是对齐CK和DQS，因为在fly-by拓扑中，DDR颗粒间接收到的CK是有偏差的，为了消除这个偏差，则需要做Write Leveling操作，使得CK和DQS到达每个DDR颗粒都是对齐的。
5.7 DQS-DQ Training
作用是对齐DQS和DQ，因为在写操作时，DQ是通过DQS采样的，所以需要将DQS的边沿对齐到DQ中心，从而保证DQ能稳定被采样到。
5.8 DQ Vref Training

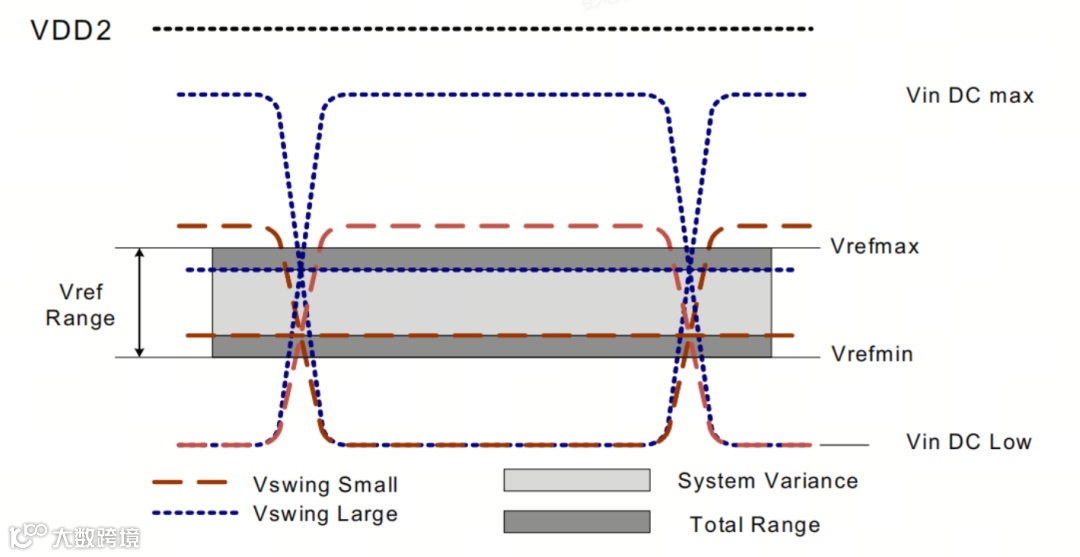

作用同样也是寻找一个合适的参考电压，在该参考电压下能获得最宽的眼图。通常是配置 DQS-DQ Training使用，这两个training步骤可以找到DQ的眼图中心，提高数据采样的稳定性。
6. 应用场景
LPDDR在SoC系统上作为一个从设备，在同一个总线上的Master（具备主动发起访存能力）设备都能够对 LPDDR发起读写访问，所以其作用也具备多样性。
1. 运行大型的软件系统；
2. 运行时异常log的临时存储；
3. 通过PCIe映射给Host使用。
