1. 简介
VPU向量计算单元（Vector Processing Unit）是专门设计用于处理向量数据和执行向量操作的计算硬件单元。它是现代计算机体系结构中一种重要的组件，特别是在处理需要高效并行计算的任务时，VPU能够显著提高性能。
VPU是RISC-V的vector标准指令集的实现，允许处理器同时处理多个数据元素，提高计算效率，可用于各种算子的计算。

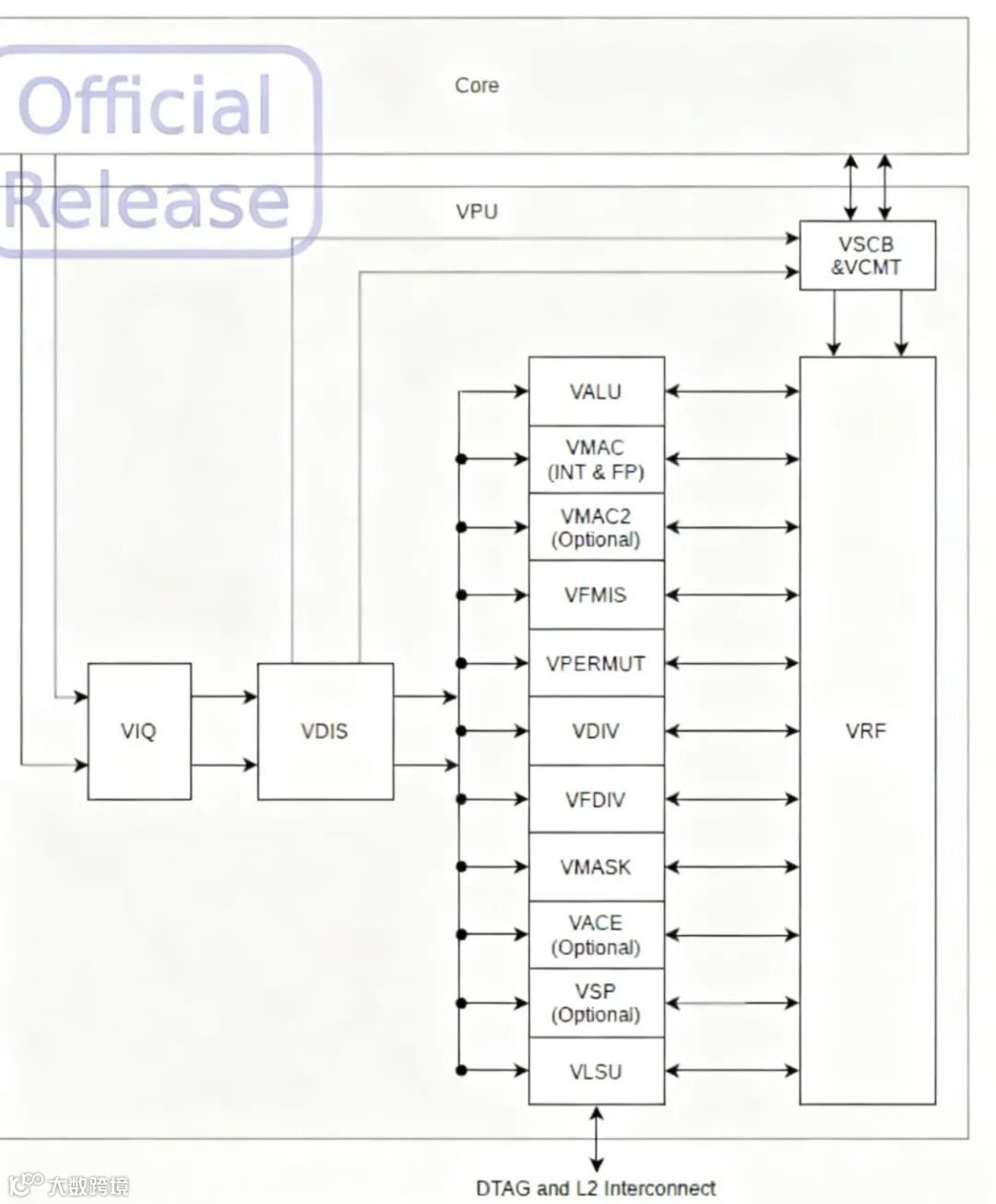

VPU微架构
2. 向量计算
给定如下场景：输入两个uint32类型，长度为256的向量va和vb，输出结果vc。

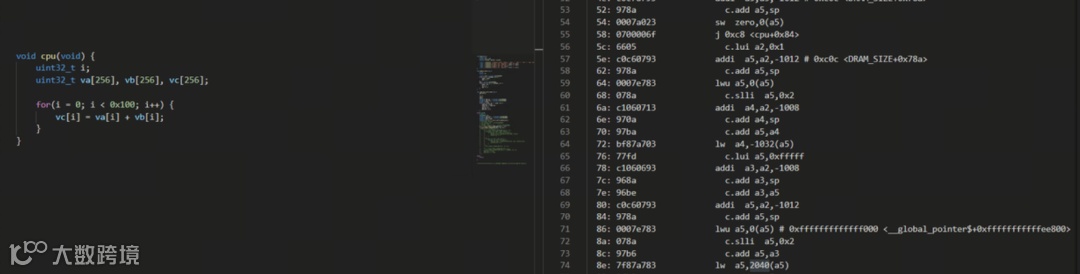

通过CPU执行计算，代码及汇编如下：
1. 从地址va和vb，根据偏移i，读取1个uint32数据到寄存器中；
2. 执行加法指令；
3. 将结果从寄存器存储到1个uint32数据到地址vc[i]中；
4. i+1，判断是否到256，小于256则重复步骤1~3。

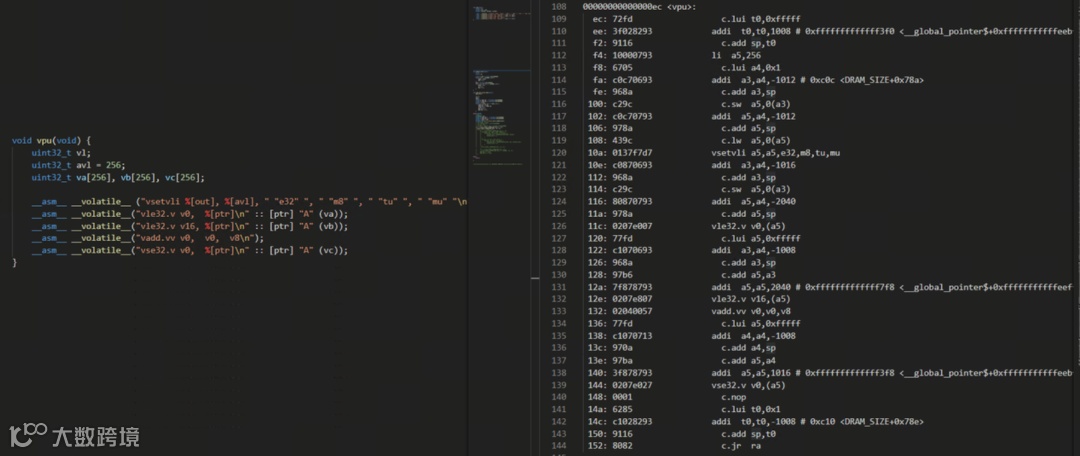

通过VPU执行计算，代码及汇编如下：
1. 配置VPU参数；
2. 从地址va和vb中，各读取256个数据到寄存器中；
3. 执行加法指令；
4. 将结果从寄存器，存储256个数据到地址vc中。
区别：
使用CPU执行向量计算，需要循环256次，每个循环进行2次load，1次store，1次加法，1次i+1，1次条件跳转；
使用VPU执行向量计算，只需要执行2次load，1次加法，1次store。
在上面的场景中，使用VPU时，可以一次load 256个uint32数据，并行计算256个加法，再一次store回256个uint32数据。可以显著提高计算的效率。
3. 基本原理

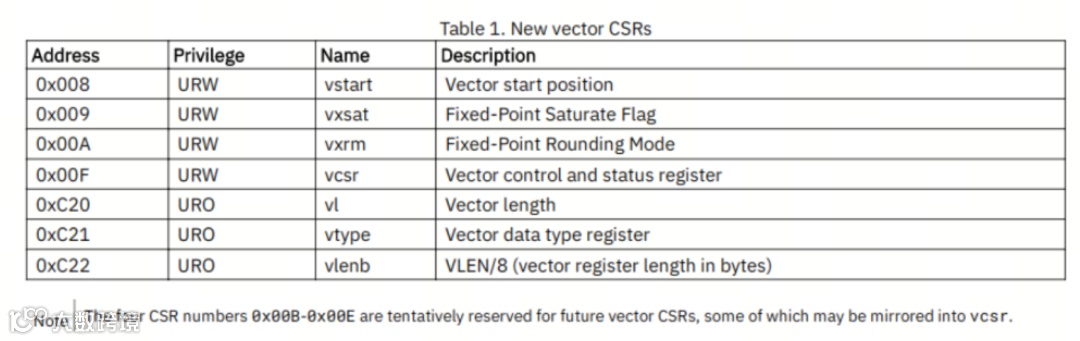

VPU有7个CSR和32个vector regs：
CSR regs：
vstart：向量指令要执行的第一个element的索引，任意一条向量指令执行时，vstart之前的向量将被忽略，该条向量执行结束后vstart被置0，所有向量指令包括vset{i}vl{i}执行结束后都会把该寄存器置零；
vxsat：定点饱和标志；
vxrm：定点数四舍五入模式；
vcsr：向量控制和状态寄存器；
vl：实际执行的向量长度，只能在一条vsetvset{i}vl{i}指令执行后自动更新vtype：向量数据类型，只能在一条vset{i}vl{i}指令执行后自动更新，而其标识了向量的实际宽度、组织方式、mask处理策略、tail处理策略等多种信息；
vlenb：VLEN/8，以bytes数来计算VLEN，用于某些需要bytes来表示VLEN的场景。
Vector regs：
VLEN：vector寄存器位宽，硬件参数，可设定为1024，即每个寄存器有1024个bits；
SEW：计算时每个元素的位宽，软件参数，可选值为4/8/16/32/64；
LMUL：计算时使用的寄存器组数，软件参数，可选值为：1，2，4，8，1/2，1/4，1/8；
VL：当前指令操作的元素个数。
隐形参数：
VL_MAX：一条指令最多可以操作的元素个数，计算公式为：LMUL*(VLEN/SEW)
以前文VPU程序举例，说明几个参数的作用。

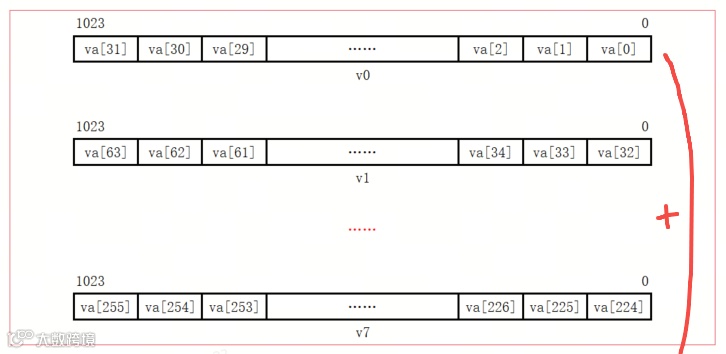

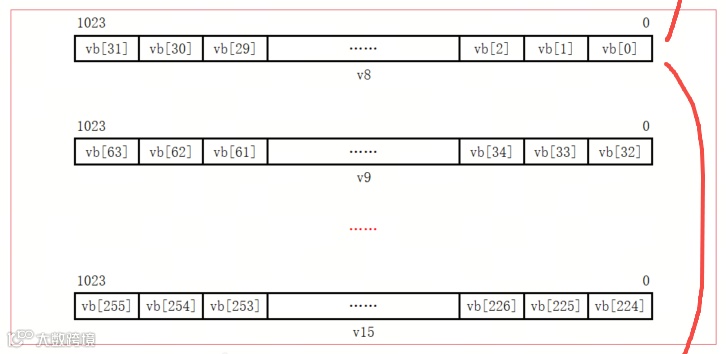

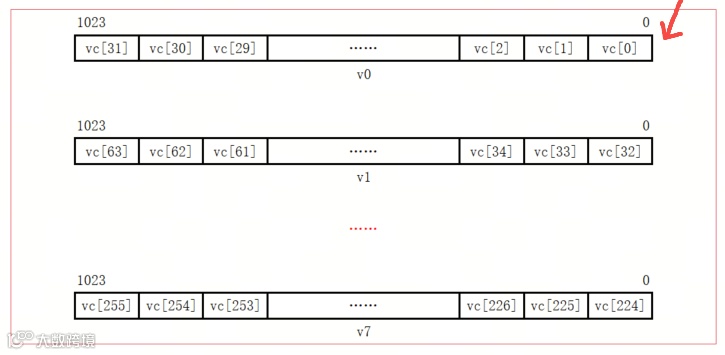

设置每个元素位宽为32，使用8组寄存器，处理a0个元素，tail元素为undisturbed处理，mask元素undisturbed处理。
li a0，256vsetvli t0,a0,e32,m8,tu,muvle32.v v0,%[va] #将va地址的值load到v0寄存器中vle32.v v8,%[vb] #将vb地址的值load到v8寄存器中vadd.vv v0,v0,v8 #将v0和V8寄存器的值进行加法操作vse32.v v0,%[vc] #将v0寄存器store中vc地址中
VL_MAX = LMUL * (VLEN/SEW) = 8 * (1024/32) = 256

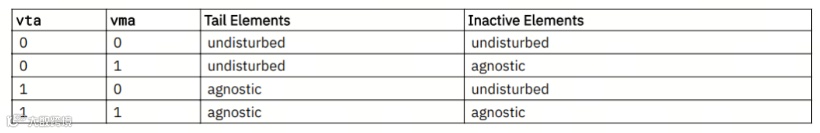

对于尾部元素/mask元素的处理策略
tu/ta：tail undisturbed/tail agnostic
mu/ma：mask undisturbed/mask agnostic
undisturbed：值不会被改变；agnostic：可以覆写为全1或者保持不变
4. 指令
指令可分为三类：配置指令，Ioad/store指令，算数指令
4.1 配置指令
配置指令用于配置接下来的vector指令的类型(即配置元素类型，元素个数，寄存器组数等)

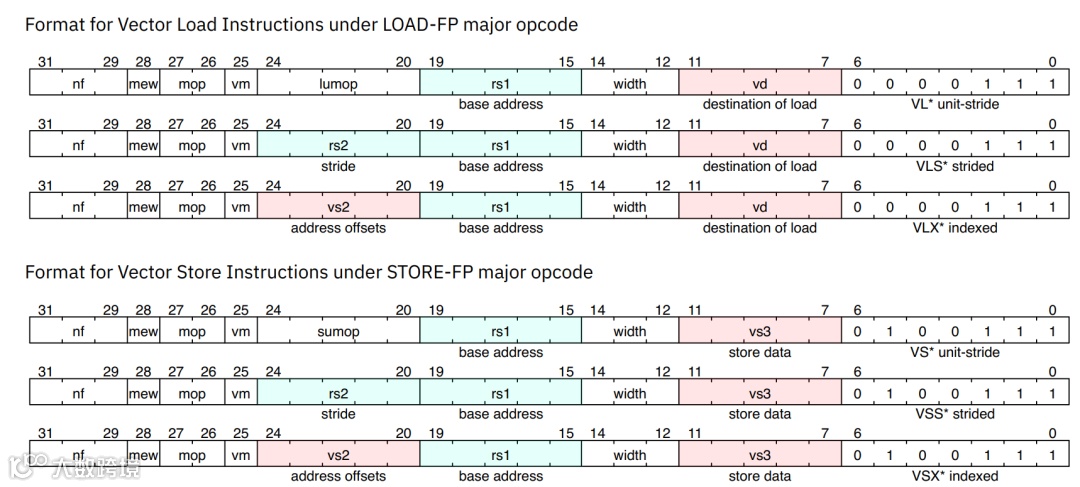

4.2 Ioad/store指令

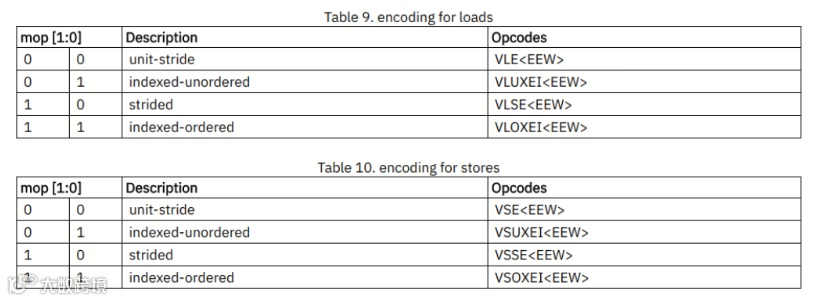

基本向量扩展支持单位跨步(unit-stride)，跨步(strided)和索引(indexed)寻址模式。
unit-stride就是向量元素在内存中的排布就是挨个的，可以直接一个一个取出来。
strided是为了按照一个固定间隔取向量元素的方式。比如在进行两个矩阵相乘A*B，A的一行会跟B的一列做向量乘。A和B在内存中都是按行存储的。A做向量乘时，可以挨个拿出来放到向量寄存器，而B需要按列取出，所以需要每隔一行元素个数取一个元素，放到向量寄存器，才能取出B的一列。此时就需要用到stride模式了。
indexed模式是最精细的，可以精确控制向量寄存器中的某个元素从哪里来。在取每个元素时，用vs2向量寄存器的值在mem中索引要取出的元素。数据的读取还可以区分为有序和无序。对于需要强访存顺序依赖的区域，例如IO，需要使用ordered indexed方式才能保证顺序。
4.3 算数指令

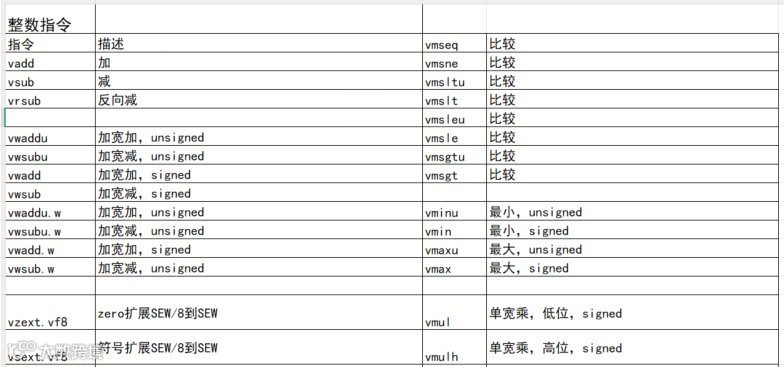

可以分为几类：整数指令，定点指令，规约指令，mask指令，置换指令，浮点指令
5. Intrinsic
除了直接手写汇编以外，riscv官方提供了一套封装好的intrinsic接口，直接调用对应的指令。
以vadd为例，该条算数指令有如下一些参数：
寄存器类型：使用两个vector寄存器相加（vv），使用一个vector寄存器和一个通用寄存器相加（vx），使用一个vector和立即数相加（vi）
元素类型：8，16，32，64
寄存器组数：1，2，4，8，1/2，1/4，1/8
操作元素个数：1~VLMAX
mask：是否有元素mask

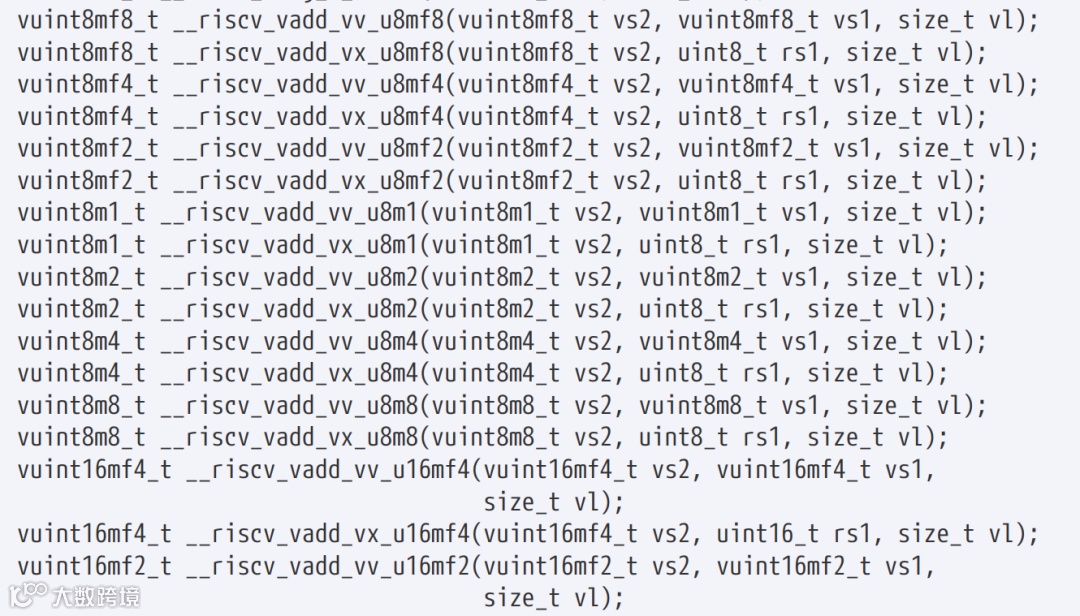

对于一条vadd指令，官方提供了如下intrinsic接口：
6. 验证笔记
对于VPU验证，采用开源工程riscv-vector-test进行验证。
该工程可以生成随机的数据，对指令不同的参数进行遍历，通过官方模拟器spike跑出一个结果。
将同样的程序在VPU跑，比对实际跑出来的结果和spike跑出的结果是否一致，来确认功能是否正常。
配置指令
遍历配置指令（vsetvli/vsetivli/vsetvl）的不同类型配置，检查vstart，vtype，vl等是否符合预期。
load/store指令
遍历不同load/store的模式（unit-stride，strided，indexed等），不同元素宽度（e8，e16，e32，e64），不同组数（LMUL=1，2，4，8），向量数量（0~VLMAX），是否mask，对比load/store的值与预期是否相符。
算数指令
遍历不同算数指令（整形，定点，浮点，规约，置换，mask），不同元素宽度（e8，e16，e32，e64），不同组数（LMUL=1，2，4，8），向量数量（0~VLMAX），是否mask，对比计算的值与预期是否相符。
7. 应用
即使有intrinsic指令，直接手写指令来做运算，还是有不小难度。
7.1 计算库
对于上位机而言，可以调用已经移植好riscv vector指令集的算术库，直接使用vector指令进行计算。
BLAS是一个数学计算库的标准，定义了一套矩阵数组操作的API，例如：sgemm float矩阵乘法、sgemv float矩阵乘以数组...诸如此类。
BLAS(Basic Linear Algebra Subprograms 基础线性代数程序集)程序集最初发布于1979年，并用于建立更大的数值程序包（如LAPACK）。
在高性能计算领域，BLAS被广泛使用。例如，LINPACK的运算成绩则很大程度上取决于BLAS中子程序DGEMM的表现。为提高性能，各软硬件厂商则针对其产品对BLAS接口实现进行高度优化。
OpenBLAS是基于GotoBLAS21.13BSD版本进行研发并开源。
7.2 自动向量化
目前LLVM框架下支持的自动向量化工具有SLPVectorize和LoopVectorize。
SLPVectorize
SLP向量化关注单次迭代间的向量化机会，在基本块中搜集相似的标量指令，通过将相似标量指令合并为向量指令的方式，来实现向量化。如下程序可以通过构造向量（a1，a2）和（b1，b2)，完成向量化算术运算。
LoopVectorize
循环向量化关注循环迭代间的向量化机会，将多次迭代处理的数据利用更宽的位宽寄存器存储，使其一次能够完成多次循环迭代的数据处理，此后每次循环迭代的下标步长将扩宽成SIMD的位宽/向量元素的位宽。
8. 参考资料
《riscv-v-spec-1.0.pdf》
《v-intrinsic-spec.pdf》
