最新IPO发现，深圳三地一芯电子股份有限公司（简称：三地一芯）于2025年12月12日完成IPO辅导备案，辅导机构为国泰海通证券股份有限公司，律师事务所为北京市金杜（深圳）律师事务所，会计师事务所为容诚会计师事务所（特殊普通合伙）。
公开信息显示，三地一芯是一家以存储控制技术为核心的集成电路设计企业。公司聚焦NAND Flash存储控制芯片这一领域，以集成电路行业创新及应用为导向，致力于打造高品质、高性能、低功耗的存储控制芯片，同时为客户提供硬件软件协同开发与验证、闪存支持与调试、芯片与方案效能优化等全方位、一站式解决方案，并销售搭载公司存储控制芯片的存储模组，产品可广泛应用于移动存储、消费类电子等多个领域。公司以移动存储控制芯片作为切入点，经过多年的技术积累与品牌沉淀，已成长为境内移动存储主控领域的头部企业。
公司具有优秀的软固件设计能力，使公司产品面对不同品质的存储颗粒，具有优秀的兼容性和稳定性。公司通过存储颗粒预筛选分析和存储颗粒特性分析，帮助存储产品生产厂商精准区分不同品质等级的NAND Flash，实现最佳的NAND Flash品质匹配并提高量产效率。公司自研的多种闪存转换层算法及纠错算法，能够提高NAND Flash读/写速度、延长使用寿命、提升产品稳定性。此外，公司自研的坏列识别算法能够处理存储颗粒中的坏列，在保证纠错性能的同时兼顾容量，提高品质较低的存储颗粒的足容率。
公司拥有自主研发的覆盖移动存储控制芯片各环节的核心技术，拥有“I/O自定义”等专利技术。通道设计上，公司主控芯片采用单通道设计，支持高速NV-DDRI/O,单通道最高支持32颗Flash Die，减小了主控芯片面积，简化了PCB布线，降低了成本。制程工艺上，公司USB移动存储主控芯片采用40nm制程工艺，依靠先进的制程工艺，公司芯片能够集成更多数量的半导体器件，显著提升整体性能，同时降低存储控制芯片的整体功耗和成本。封装类型上，公司USB移动存储主控芯片采用QFN-32/24Pin封装，减小了主控芯片面积，缩小了引脚间距，提高了产品良率，降低了封装成本。公司研发的“I/O自定义”技术，通过控制信号的配置，使主控的引脚布局能够适配不同型号的存储颗粒，降低客户备料成本和PCB线路的设计难度，减少信号路径长度，降低传输延迟和信号衰减。公司研发的“Flash电压可软件配置”技术，通过读取存储颗粒的型号，自动匹配合适的Vccq电压，方便客户对备料的PCB进行预贴片，提高客户量产效率。
依靠优秀的兼容性、读写速度和稳定性，以及坏区识别、均衡擦写、数据纠错等能力，公司USB存储控制芯片出货量在境内市场具有重要地位。产品已进入朗科科技、江波龙等行业头部客户的供应链体系，并成为其在移动存储主控领域的主要供应商。此外，为提升行业合作效能，提高产品质量和可靠性，公司牵头制定了移动式闪存盘设计规范团体标准（T/SZAS69-2023）,促进行业标准化建设。
近年来，公司荣获国家鼓励重点集成电路企业、国家高新技术企业、国家专精特新“小巨人”企业、深圳知名品牌、专精特新重点“小巨人”企业等多项荣誉称号。

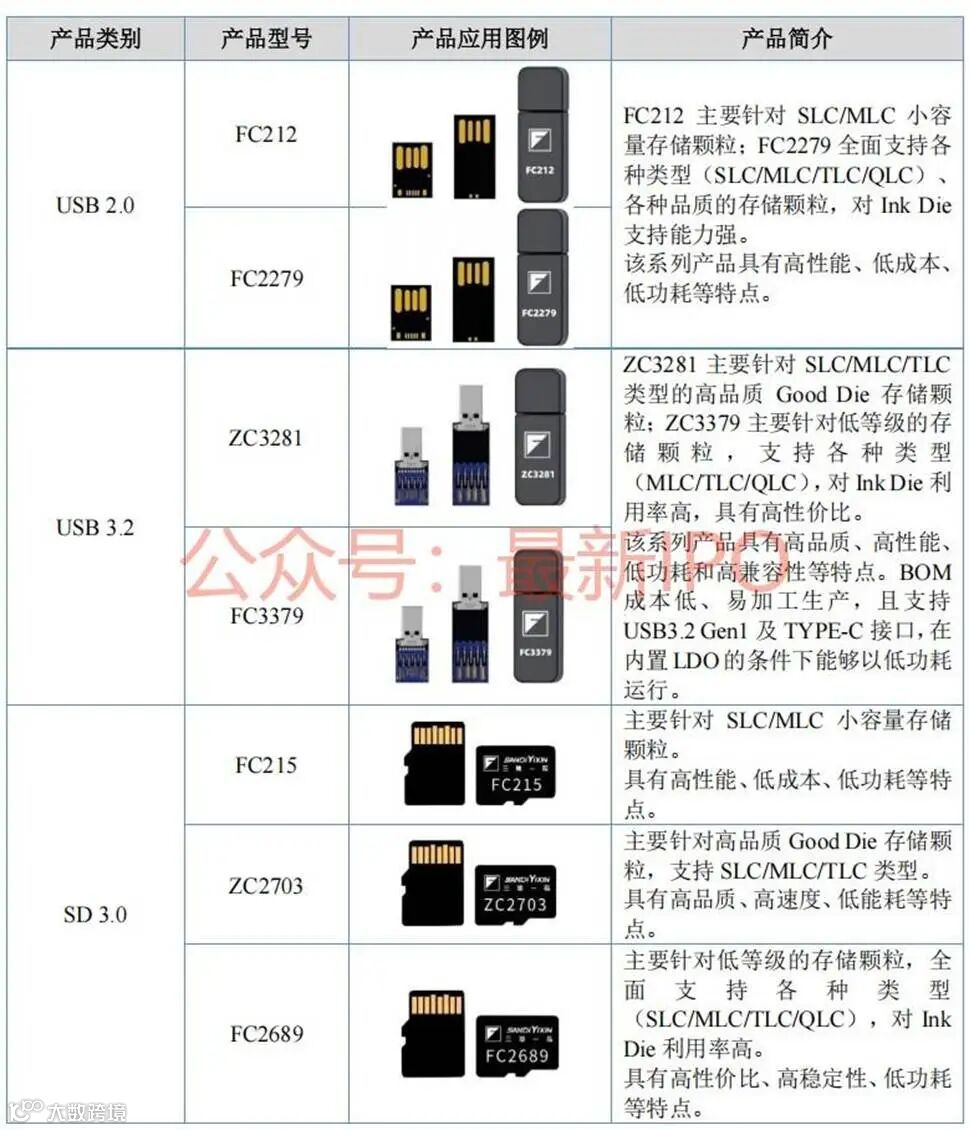

公司作为存储主控芯片设计商，产品系列包括移动存储主控芯片（已量产）、固态硬盘存储主控芯片（在研）和嵌入式存储主控芯片（规划中）。公司已量产的移动存储控制芯片根据存储协议的不同可分为USB和SD两大类，其中USB又分为USB2.0和USB3.2两类，同一类别不同型号产品的区别主要在于其支持存储颗粒（Flash）的类型（SLC/MLC/TLC/QLC）和品质（Good Die/Ink Die）有所差异，具体情况如下：
最新IPO将持续关注三地一芯IPO进展！
