5G(NR)在NSA的Option 3x网络架构基于4G核心网，其中用户面数据在5G gNB处分流；启用该架构进行5G网络部署控制面消息通过LTE侧S1-C传递到MME，而用户面数据各自分流到核心网S-GW。

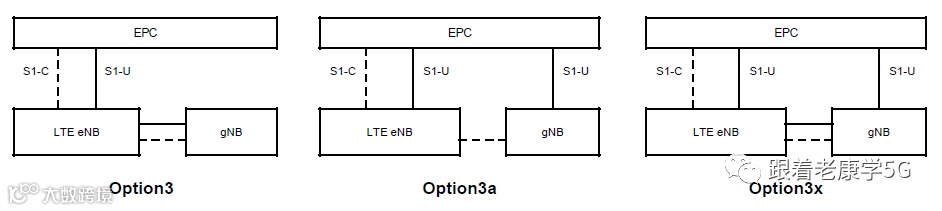

图1. NSA网络中Option3架构示意图

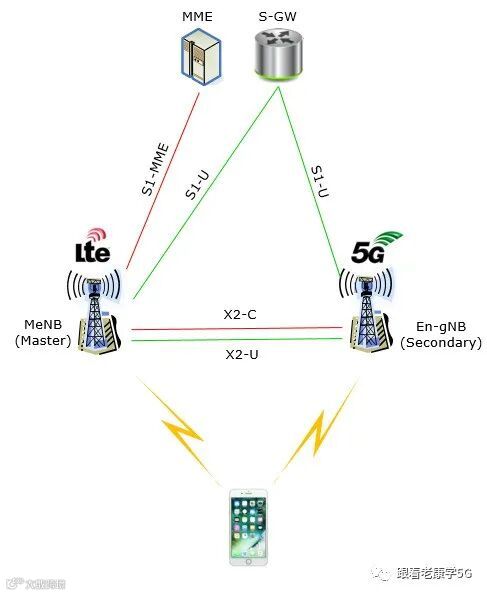

一、Option-3x架构基于LTE网络信令传输系统，通过LTE系统eNB与终端进行控制面信令交互；5G的gNB通过LTE eNB传递信令提供与EPC核心网单元MME控制面连接。                                                      图2.Option-3x架构接口示意图

二、Option-3x架构网络接口包括：

• S1-U:为Enb和gNB提供到EPC用户面(数据)连接；

• S1-C:为Enb和gNB提供到EPC控制面(信令)连接；

• X2-U: 提供Enb和gNB之间用平面连接；

• X2-C: 提供Enb和gNB之间控制面连接;

三、Option-3x接口设计原素

•        无线网络(Enb和gNB)支持用户数

•        用户上传/下载平均吞吐率(Mbps）

•         X2-U和S1-U利用率

•         VLAN和IPSec配置

•         OAM和IP同步带宽

•         控制面与用户面比例

•         承载数据包尺寸

•         数据包头大小

四、接口带宽计算 设计对网络结构和数据传输非常重要，预设基站：

•        用户数=700

•        下行数据平均吞吐率=100Mbps

•        上行数据平均吞吐率=50Mbps

•         X2-U与S1-U利用率=10%

•         数据峰均比=1

•         控制与用户数据比= 1%

•         OAM带宽=1Mbps

•         IP同步时钟带宽=0Mbps

4.1 用户数据包 无线网络中传输的数据包由“数据有效载荷+数据包头”两部分组成。接口中数据有效载荷是“数据包+数据头”，它们结构为：

•        MAC头—18 Bytes

         VLAN头---4 Bytes

         IPsec头---70 Bytes

         IP头---20 Bytes

         UDP头---8 Bytes

         GTP-U头--12Bytes

• 数据(承载)包大小从256 ~4096 Bytes，预算按1400bytes计；

• 1个数据包=1400 +132=1532 Bytes

4.2 S1-U接口下行带宽计算

4.3 S1-U接口上行带宽计算

4.4 S1-C接口峰值带宽

4.5 X2接口峰值带宽:用户面+控制面

• 4.5.1 X2用户面接口峰值带宽：S1用户面峰值带宽*X2用户与控制面比

• 4.5.2 X2控制面接口峰值带宽：X2-U接口带宽*控制与用户面比

5.gNB总带宽:S1-U peak BW, X2-C peak BW, O&M BW和IP sync clock BW之和；

6.eNB总带宽为:X2 peak BW+S1接口控制面带宽

将以上参数输入下面网址中空口，接口所需带宽就一目了然！
