技术周刊
为什么梁在恒载作用下弯矩异常大？
PKPM结构系列软件常见问题解析
二零二五年第三十二期
问题汇总:
Q1：模型三层左下方位置，梁恒载下弯矩异常数值非常大？
Q2：模型6度区抗震等级四级剪力墙结构，底部加强区边缘构件应该是构造边缘构件，为什么有的位置生成的是约束边缘构件？
Q3：两桩承台按深受弯构件计算水平筋为什么和手算不一致？
Q4：模型第6标准层14层，洞口设置450mm×450mm，satwe计算后为什么洞口丢失？
Q5：SATWE生成数据中止的原因是什么？

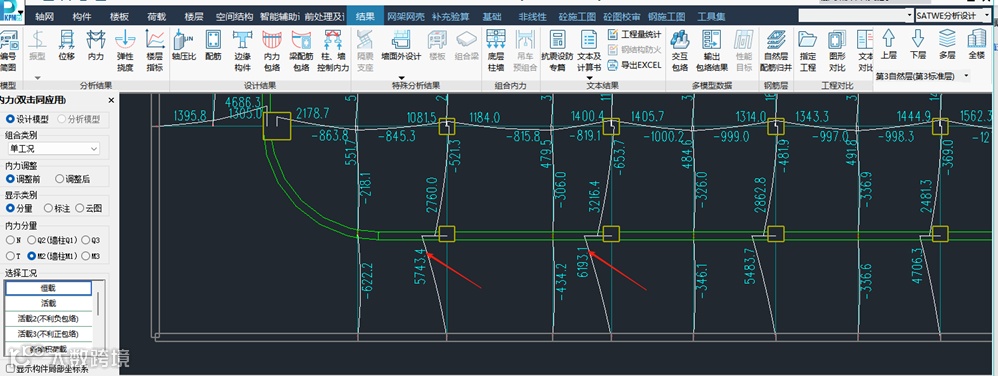

Q1：模型三层左下方位置，梁恒载下弯矩异常数值非常大？

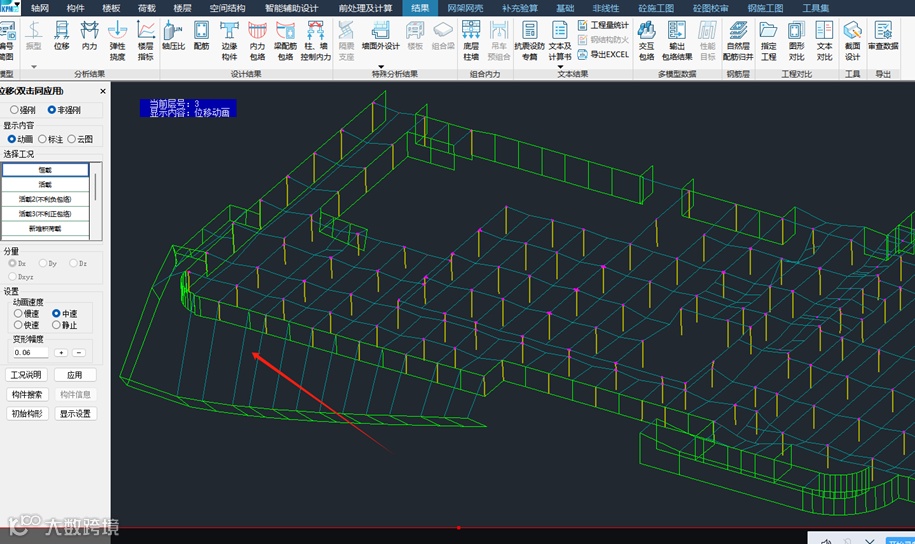

查看三层恒载下的位移结果也是异常的。
A：

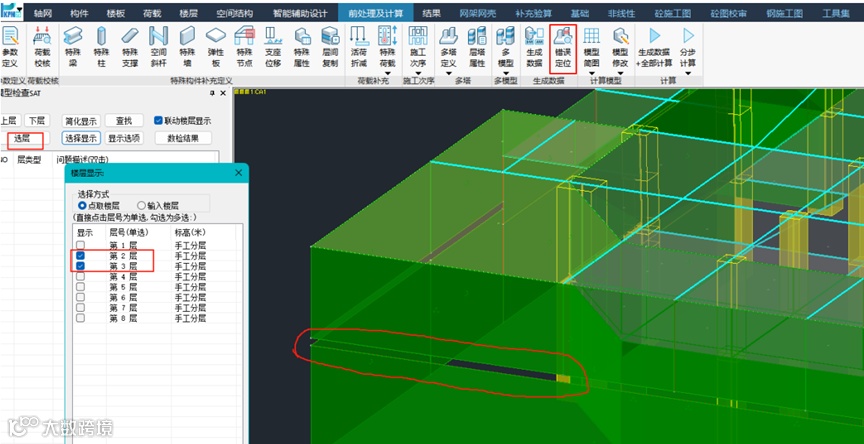

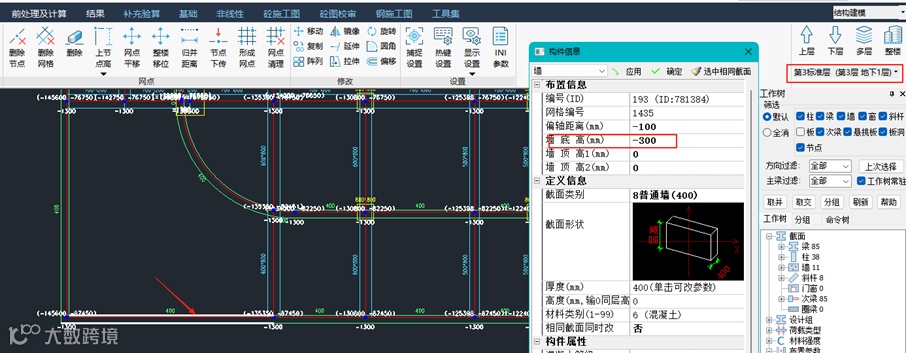

从错误定位来看，下图红圈位置3层墙和2层墙脱开，3层墙体悬空相当于3层变成了悬臂结构导致结果异常。
原因是高级参数里构件归并距离填的是499mm，3层墙体往下延伸了300mm小于填写的499软件就把构件端部归并为同一节点，导致墙悬空了。

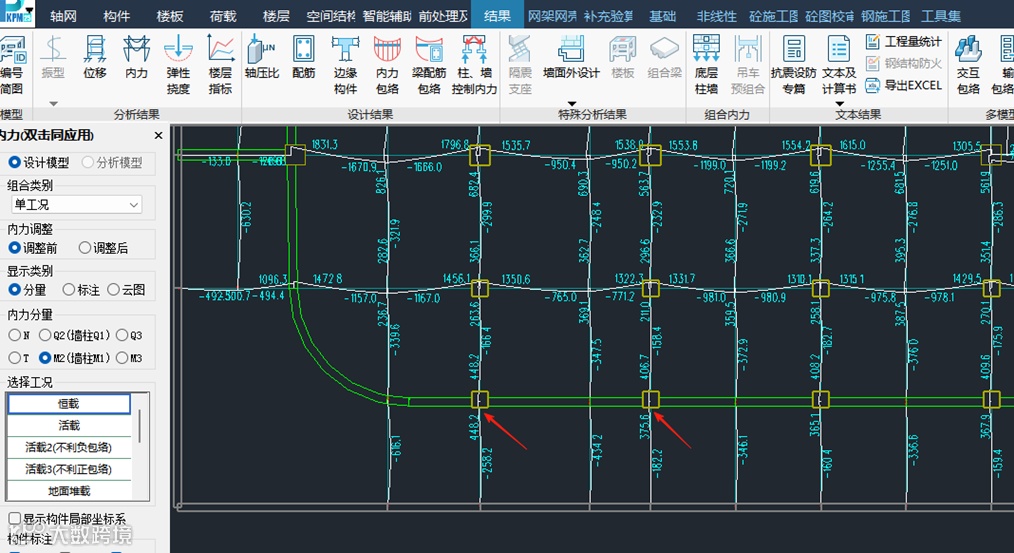

解决方法：高级参数里归并距离改成299。这样保证3层不悬空。然后重新计算弯矩正常。
Q2：模型6度区抗震等级四级剪力墙结构，底部加强区边缘构件应该是构造边缘构件，为什么有的位置生成的是约束边缘构件？
A：

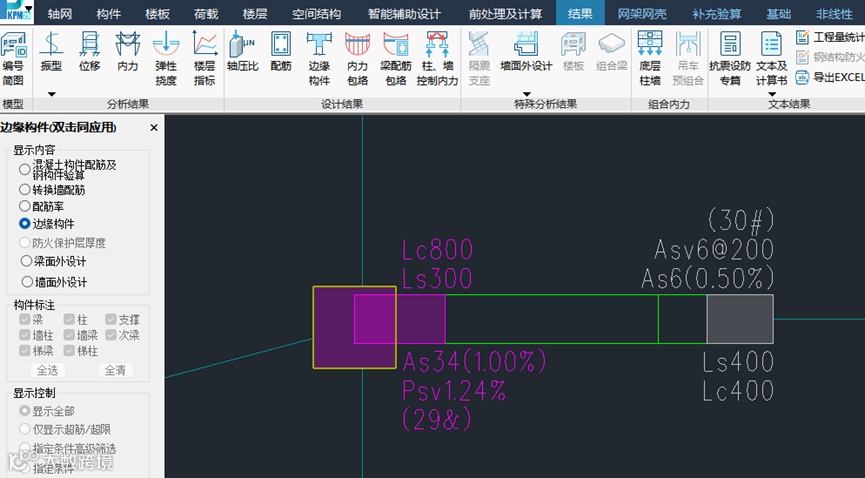

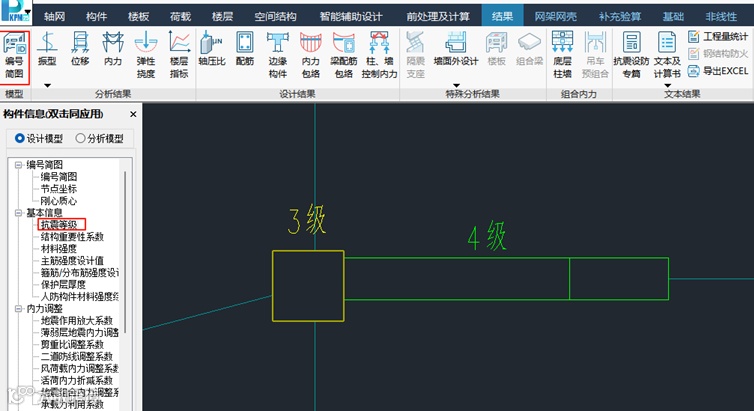

当剪力墙与有柱相连时，抗震等级软件取柱和墙二者不利。模型柱子抗震等级是三级，剪力墙抗震等级是四级。因此左侧边缘构件按抗震等级三级取，根据轴压比来判断是约束边缘构件，右侧边缘构件抗震等级是四级为构造边缘构件。
Q3：两桩承台按深受弯构件计算水平筋为什么和手算不一致？
A：

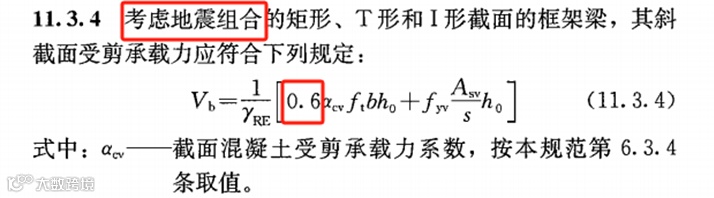

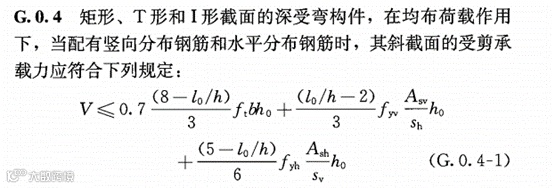

目前软件两桩承台深受弯构件统一都按砼G.0.4-1公式计算，未区分是均布荷载还是集中荷载。地震组合需要考虑抗震承载力调整系数，还要结合砼规范11.3.4条考虑砼受剪承载力系数0.6。
两桩承台，承台长×宽×高=4m×1.6m×1.2m ，桩间距2.40m,两桩净距：ln=1760mm,计算跨度l0=min( 1.15ln,Span)=2024mm，计算跨高比l0\h=1.69<2,计算时跨高比取2。混凝土强度等级C40，ft=1.71N/mm2，箍筋级别HRB400，fy=360N/mm2。

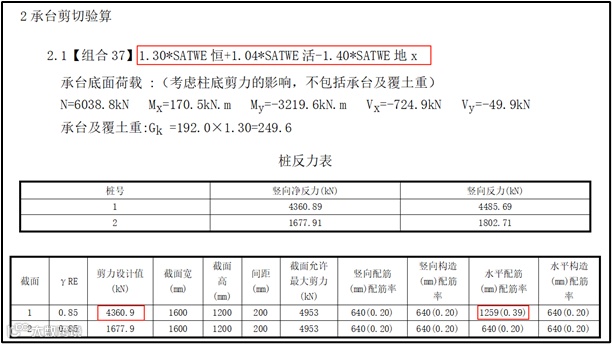

查看承台计算书，可知控制配筋组合是地震组合。剪力设计值4360.9KN,按公式计算如下：
4360×103=1/0.85×0.6×0.7×（8-2）/3×1.71×1600×1080+（5-2)/6×360×Ash/200×1080

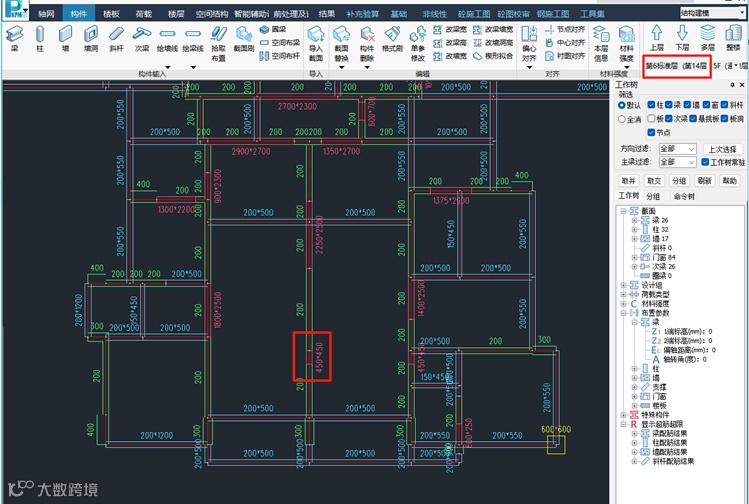

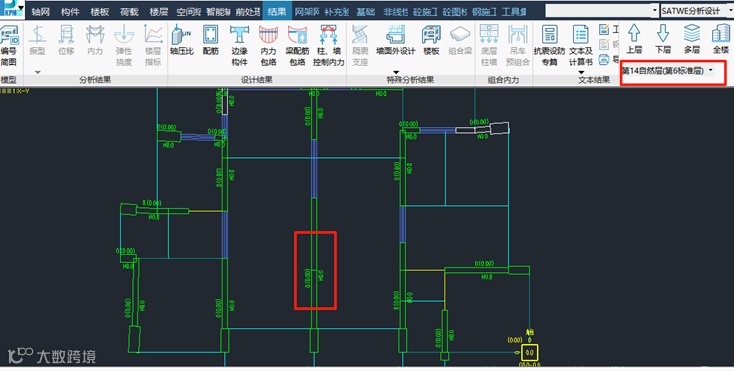

Q4：模型第6标准层14层，洞口设置450mm×450mm，satwe计算后为什么洞口丢失？
A：
当洞口的长和宽小于0.3m，或者面积小于0.3m2的时候程序对墙进行简化处理，计算时不考虑洞口。洞口设置为0.45m*0.45m，面积小于0.3m2所以计算时未考虑洞口。

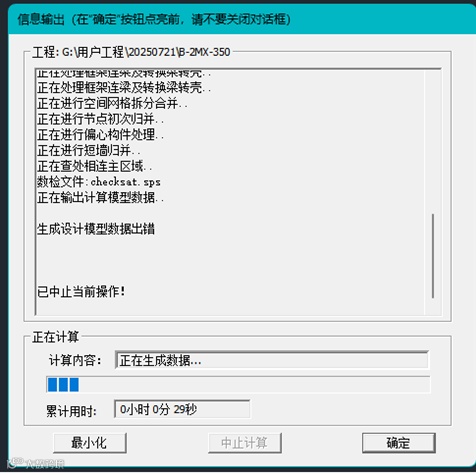

Q5：SATWE生成数据中止的原因是什么？
A：

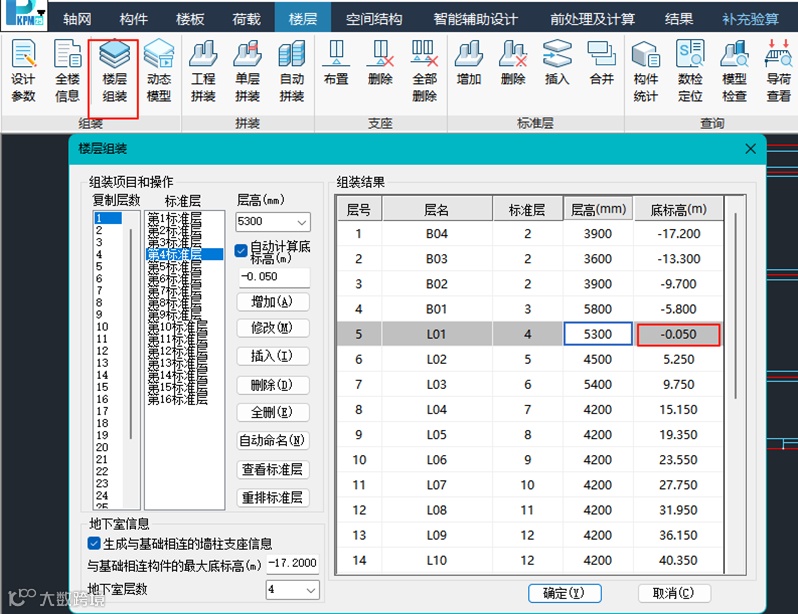

该模型楼层组装5层底标高不对，应该改成0。
您在软件使用过程中的遇到任何问题，可以直接在【结构先声】公众号后台进行咨询。
供稿丨肖艳玲 审稿丨张欣、刘孝国、赵珊珊
编辑丨杜田 责编丨杨洁
