射频电路PCB设计技巧
>
0
0
射频电路PCB设计技巧
蜂鸟无线
2020-04-10
1

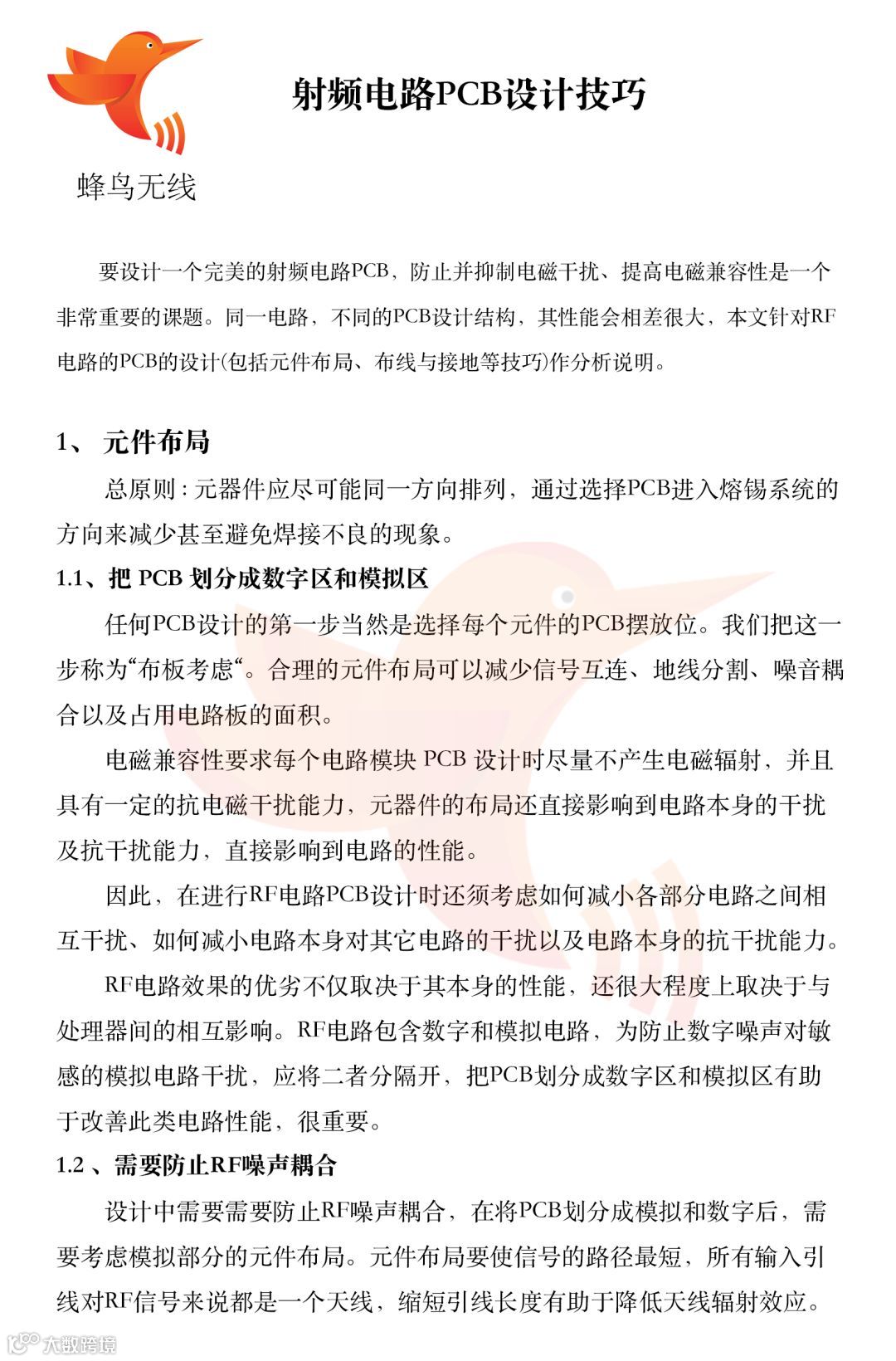

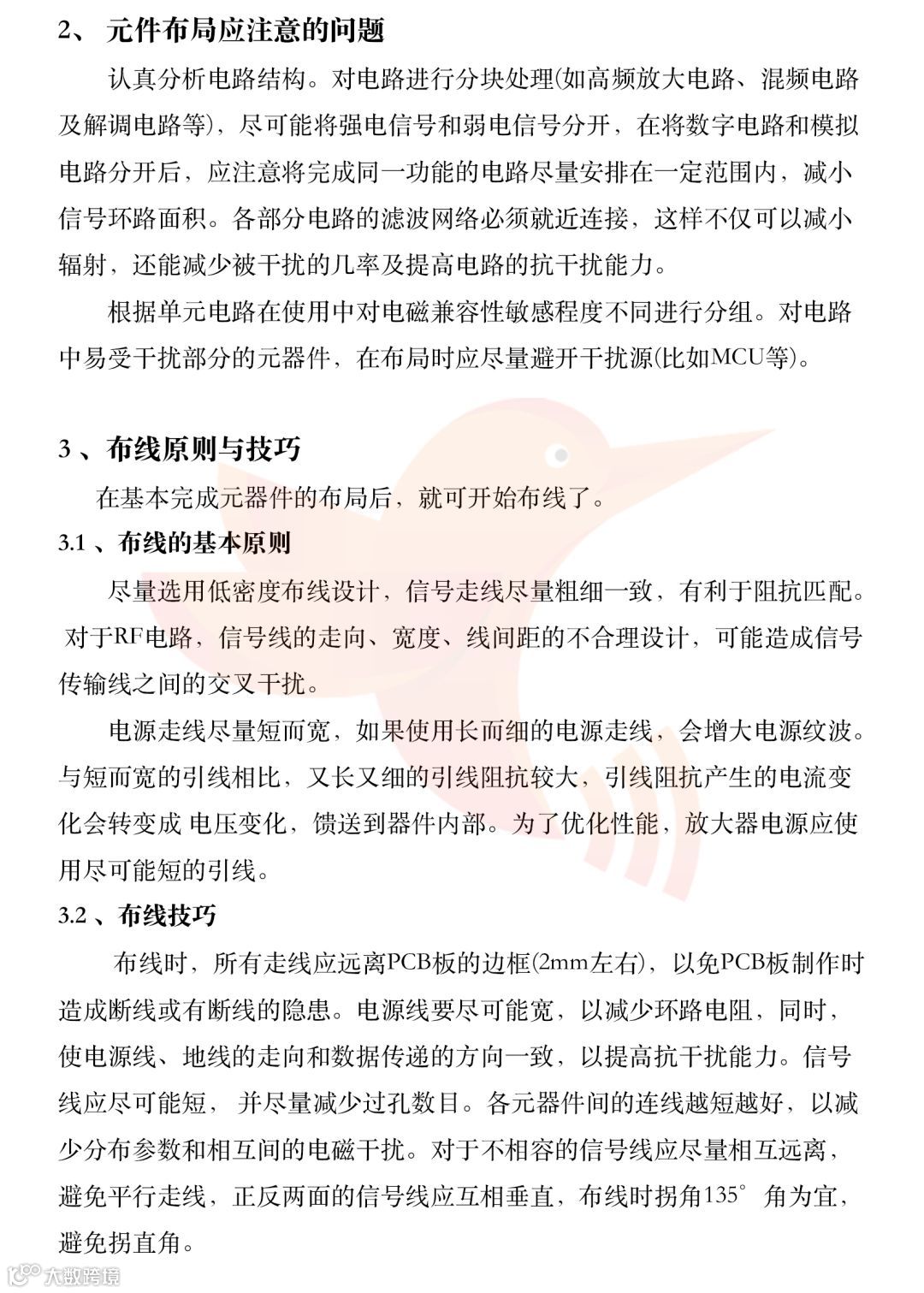

导读:射频电路的PCB器件布局和走线非常关键,按照本文的4点操作可大幅减小电路干扰,有效提升电路的抗干扰性。
