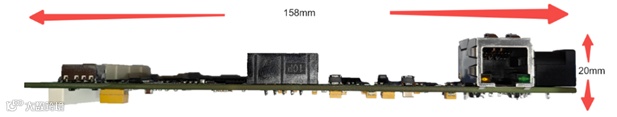

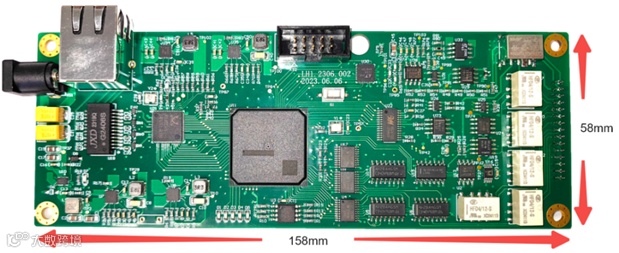

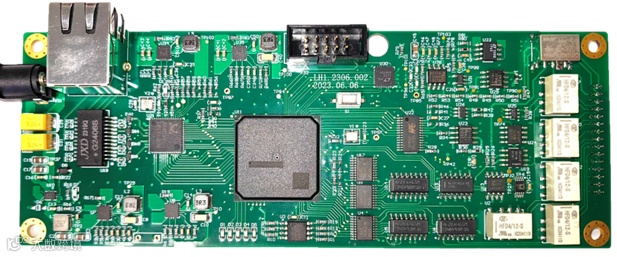

LHRNAB01型雷达网络采集卡(后续简称采集卡)是面向现代雷达而开发的信号级雷达采集卡，主要功能是将模拟雷达视频输入转化为网络雷达视频，接入模拟雷达视频、触发信号、零位、以及方位信号，将雷达视频数字化后，通过UDP方式发送到网络中。采集卡可方便的集成到雷达天线中，实现网络雷达功能，可将原雷达昂贵的射频输出电缆替换为价格便宜的网络电缆，降低了成本，提高了抗干扰性能，雷达视频传输距离不再受射频电缆传输衰减影响，产品照片见图1。
其产品特点有：

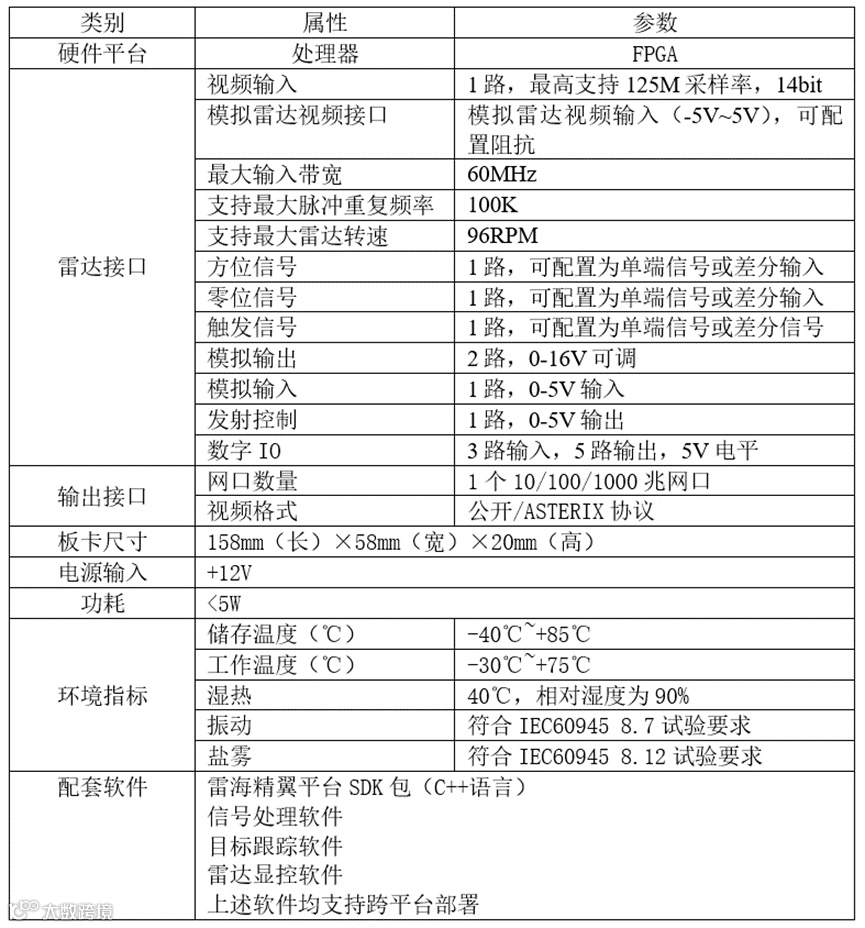

采集卡的主要产品技术参数见表1所示。

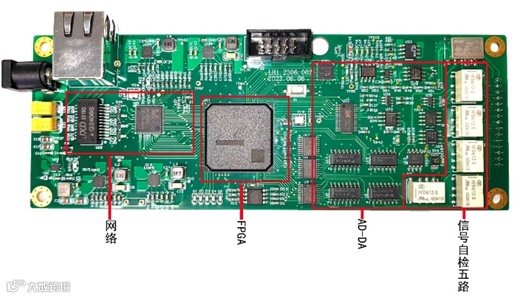

采集卡主要组成见图2所示。AD电路负责雷达原始视频的采样，送至FPGA后，完成网络协议栈、数据包封装后，送网络接口电路输出。FPGA还要接收网络远程指令，完成雷达发射、数字IO、模拟输出等控制，采集卡自带自检电路。
