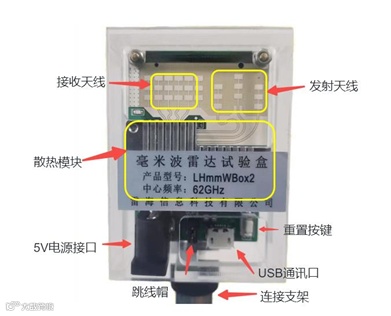

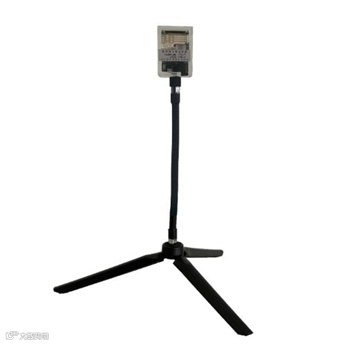

同Ⅰ型毫米波实验盒相同，Ⅱ型毫米波也采用 TI AWR6843 毫米波传感器，中心频率62GHz，采用FMCW体制，内部集成 Cortex-R4F ARM 处理器及 C674x DSP 处理器，集成式PLL、发射器、接收器、基带和AD；采用3发4收微带天线，配置万向支架，方便室内目标探测；实物如图1所示，图2为包含万向支架工作示意。

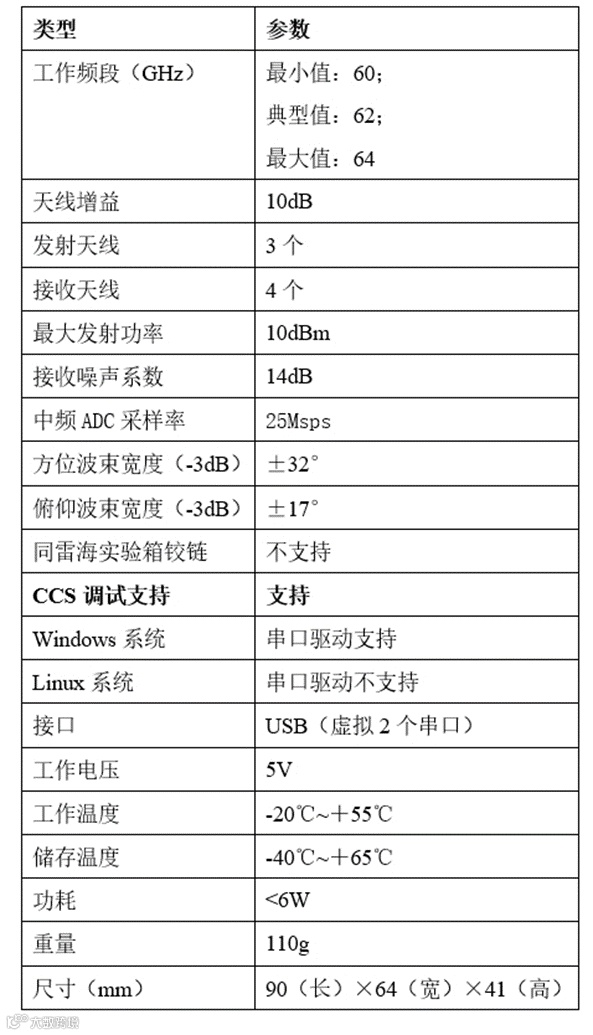

LHmmWBox2的主要技术参数见表1所示。

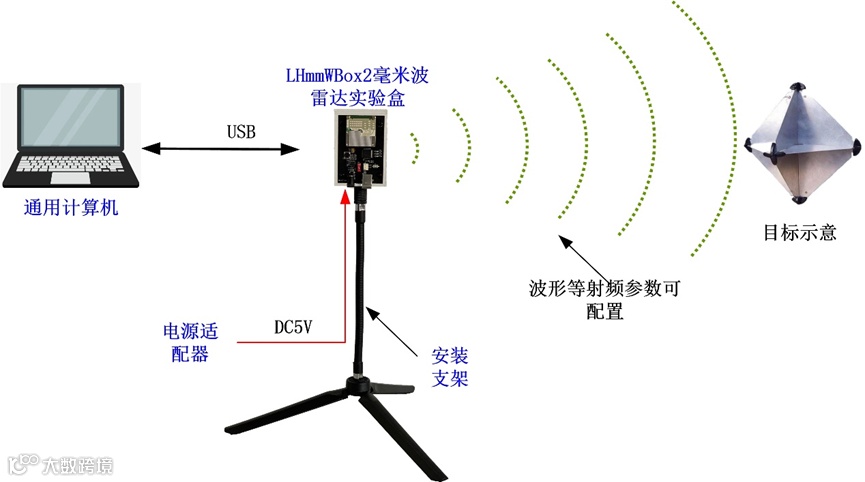

LHmmWBox2通过USB同通用计算机（必须是Windows操作系统）连接，USB端口虚拟串口，供配置、加载固件和数据导出，提供通用计算机应用软件， LHmmWBox2采用直流5V供电，可以支持Ti官方Code Composer Studio™ IDE（CCS）软件在线调试。其工作示意见图3所示。

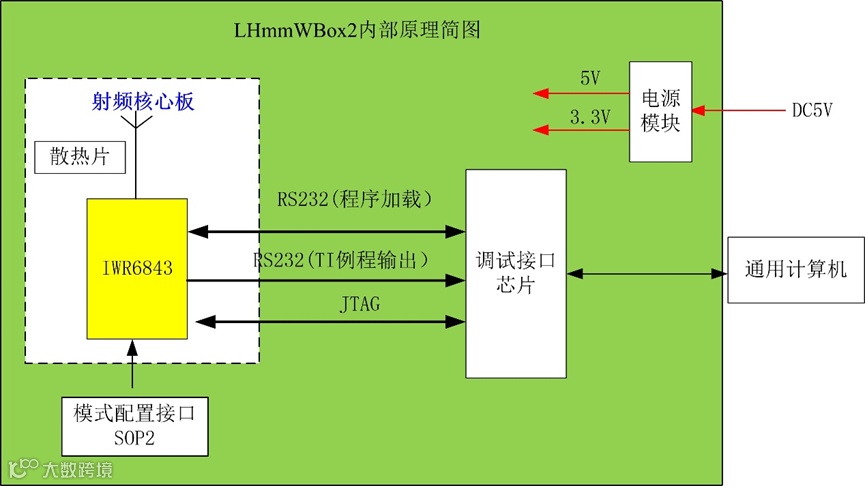

LHmmWBox2工作原理见图4，包括IWR6843最小系统、调试接口芯片。IWR6843将JTAG、串行程序加载口和数据输出口分别接到调试接口芯片。调试接口芯片与通用计算机相连。在通用计算机上会虚拟串口，用于程序调试、程序加载和数据交互。
1) 将LHmmWBox2适配的USB数据线连接到计算机；
2) 接通LHmmWBox2直流5V电源，指示灯亮起；
3）将LHmmWBox2的跳线帽短接，长按重置按键5秒钟，进入固件烧写模式；
4）运行Ti官方UniFlash，选择AWR6843，选择用于烧写固件的虚拟串口，载入雷海提供的呼吸心跳固件；
5）烧写成功之后先断开电源，再将雷达实验盒的跳线帽去掉，再次连接电源；
6）运行雷海提供的上位机软件，开始观察呼吸心跳的实验过程。
1）将LHmmWBox2适配的USB数据线连接到计算机；
2) 接通LHmmWBox2直流5V电源，指示灯亮起；
3）将LHmmWBox2的跳线帽短接，长按重置按键5秒钟，进入固件烧写模式；
4）运行Ti官方UniFlash，选择目标板卡，选择用于烧写固件的虚拟串口；
5）烧写专门用于CCS调试的固件；
5）烧写成功之后先断开电源，再将雷达实验盒的跳线帽去掉，再次连接电源；
6）运行CCS软件，打开相关工程，选择LHmmWBox2对应的XDS110调试器，开始源代码调试。

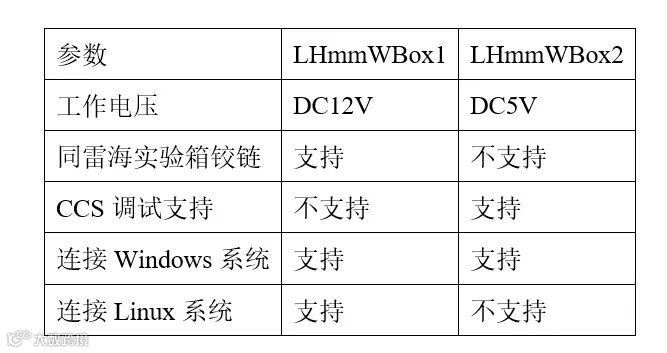

两型毫米波雷达实验盒均使用了相同的毫米波射频核心板，因此，雷达参数如工作频段、天线增益、发射天线和接收天线数量、噪声系数等均相同，尺寸和重量外，不同点有：
