引言
全球半导体材料市场正经历结构性变革，硅片作为晶圆制造的核心基底材料（占比22.9%），其技术迭代与供应链本土化进程深刻影响产业格局。2023年，半导体材料市场规模小幅萎缩至667亿美元，但大尺寸硅片需求逆势增长——12英寸硅片凭借2.25倍面积效率优势，在AI/HPC及3D NAND堆叠技术驱动下，未来五年CAGR预计达14.7%。与此同时，国产替代加速突围：日企主导的全球12英寸硅片产能CR5达80%，而中国厂商凭借内需爆发（2026年300万片/月）及政策催化，在石英坩埚、CMP耗材等关键环节实现15%-30%国产化率突破。然而，金属杂质控制（1E10 atoms/cm²）、表面粗糙度（0.3-0.5nm）等技术瓶颈仍待攻克，叠加地缘政治风险，产业链需在技术升级与供应链安全间寻求平衡。本报告从市场趋势、技术演进、国产替代及风险维度，深度解析硅片产业变革逻辑，为投资与战略决策提供关键洞察。
一、全球半导体材料市场发展现状
1. 市场规模与结构分析

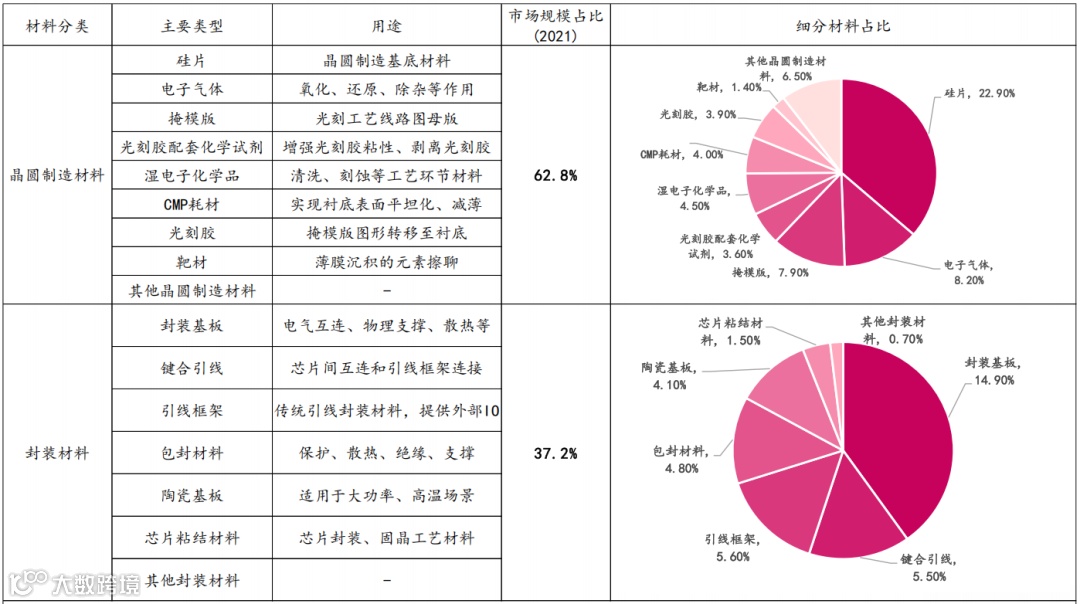

2023年全球半导体材料市场规模为667亿美元，呈现显著结构性分化：
- 前道制造材料
占比62.8%（415亿美元），以硅片为核心主导（22.9%市场份额），电子气体（8.2%）、掩模版（7.9%）、CMP耗材（4.0%）为关键支撑； - 后道封装材料
占比37.2%（252亿美元），封装基板（14.9%）、键合引线（5.5%）、引线框架（5.6%）构成主体。

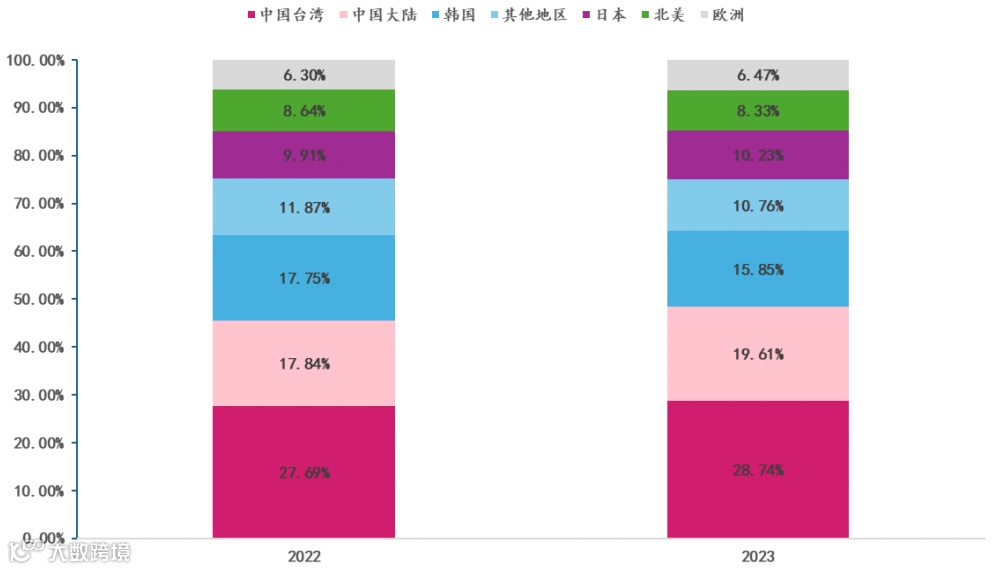

区域市场格局重塑：
- 中国台湾
以192亿美元销售额维持全球首位（占比28.8%），但同比下滑； - 中国大陆逆势增长
，销售额从2022年129亿美元增至2023年131亿美元（占比19.61%），成为唯一正增长市场； -
其他地区（日韩、北美、欧洲）均现5%-12%下滑，反映供应链区域化调整。
2. 周期性与库存压力
2023年市场萎缩主因库存积压：
-
晶圆制造材料同比下降7%（415亿美元→385亿美元），主因连续三年扩产导致库存周转天数达85天（超健康阈值30%）； -
硅片作为产业链景气先行指标，2024年全球出货面积预计12,266 MSI（同比-3%），但Q3-Q4现复苏拐点： -
Q3出货量同比+6.24%（对应AI/HPC需求回升）； -
Q4延续增长趋势，同比+6.78%（晶圆厂补库存启动）。
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、半导体硅片市场核心趋势
1. 大尺寸硅片需求爆发
技术经济性突破驱动升级：
- 12英寸硅片面积效率优势
：相同工艺下有效面积达8英寸硅片的2.25倍，单位芯片成本降低18%-25%； - AI/HPC需求催化
：SUMCO预测2021-2025年12英寸硅片在HPC领域CAGR达14.7%，DRAM领域CAGR 10%； - 存储技术革新
：3D NAND堆叠层数突破200层，双晶圆键合工艺使12英寸硅片单器件消耗量翻倍。
尺寸迭代技术路线：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2. 国产替代加速
全球竞争格局：
- 寡头垄断现状
：日本信越化学（23.7%）、SUMCO（21.6%）、环球晶圆（16.2%）主导全球12英寸硅片产能，CR5达80%； - 中国厂商突破
：西安奕材（7.2%）、上海新昇（6.7%）、立昂微（3.1%）合计份额不足17%，但2024年产能增速超35%。
本土需求与政策驱动：
- 需求爆发
：2026年中国大陆12英寸硅片月需求将超300万片（全球占比33%），其中内资晶圆厂（中芯国际、长江存储等）需求占比83%； - 国产化进程
：贸易战推动设备/材料国产化率从2020年<5%提升至2024年15%-30%，高纯石英坩埚等关键部件自给率突破25%。
国产替代核心瓶颈：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
三、硅片产业链深度解析
1. 上游原材料与设备瓶颈

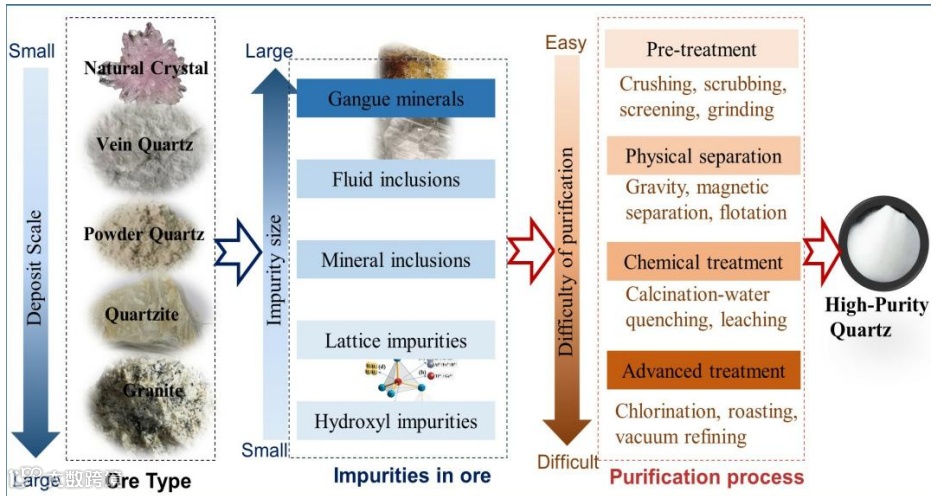

高纯石英砂国产化困境：
- 供需缺口扩大
：中国地质科学郑州矿产综合利用研究所预测，2025年国内4N5级及以上高纯石英需求将超25万吨，年复合增长率20%，供需缺口达10万吨； - 技术卡点
：半导体级石英砂纯度需达4N5（金属杂质≤10 ppm），国际龙头Sibelco的IOTA-8标准（金属杂质≤0.05 ppm）垄断市场，国产砂金属杂质含量（20-50 ppm）仍高1-2个数量级。
电子级多晶硅提纯技术壁垒：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
核心设备依赖进口：
-
直拉单晶炉：日本Ferrotec、德国PVA TePla垄断90%高端市场，国产设备（晶盛机电）市占率不足15%； -
CMP设备：美国应用材料、日本荏原占80%份额，华海清科国产化率约18%。
2. 中游制造工艺全流程
硅锭制备技术对比：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
精密加工八大工序：
- 截断
：金刚石线切割（损耗150-210 μm）； - 滚磨
：定向磨削（直径公差±0.2 mm）； - 切片
：线切割（TTV<15 μm）； - 倒角
：R型/T型边缘处理（粗糙度Ra<0.5 μm）； - 双面研磨
：去除20-50 μm损伤层； - 抛光
：CMP工艺（表面粗糙度<0.5 nm）； - 清洗
：RCA标准流程（SC-1/SC-2试剂）； - 检测
：暗场激光扫描（缺陷密度<1E3/cm²）。
核心工艺难点指标：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
四、硅片分类与技术演进
1. 基础材料升级路径
技术迭代路线：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SOI技术突破：
- Smart Cut工艺
：通过氢离子注入（剂量1E16-1E17 ions/cm²）实现晶圆层转移，埋氧层厚度可控在50nm-1μm；
- 市场渗透
：5G毫米波射频模组采用SOI衬底比例超60%，汽车雷达芯片渗透率从2020年18%提升至2024年35%。
2. 掺杂技术创新
重掺硅片需求激增：
- CIS传感器驱动
：背照式CIS像素区要求硼掺杂浓度>1E20 atoms/cm³（电阻率<0.005 Ω·cm），磷掺杂用于降低暗电流； - 功率器件升级
：重掺砷/锑硅片（浓度5E19-2E20 atoms/cm³）使IGBT导通电阻降低15%。
外延工艺突破：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
关键技术指标对比：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
五、未来趋势与展望
1. 技术升级路径
大尺寸硅片主导地位强化：
- 12英寸硅片
：2025年全球出货量占比将达75%，AI/HPC需求驱动CAGR维持12%以上，3D NAND堆叠层数突破300层（需双倍硅片消耗）； - 18英寸（450mm）研发
：国际大厂启动预研，目标2030年实现试产，晶圆面积利用率提升至12英寸的2.89倍，但研发成本占比超80%。
先进材料与工艺突破：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
2. 国产化进程加速
产能与自给率目标：
- 12英寸硅片
：2025年中国产能达500万片/月（全球占比40%），自给率从2023年15%提升至30%； - 关键材料
：高纯石英砂自给率突破30%（2025年），电子级多晶硅9N级量产（黄河水电项目）； - 设备国产化
：直拉单晶炉、CMP设备国产化率分别达35%/40%，检测设备（如中科飞测）市占率超25%。
政策驱动与产业链协同：
- 补贴倾斜
：大硅片项目研发补贴占比提升至30%（2024-2026年）； - 生态闭环
：内资Fab厂（中芯/长存/长鑫）国产硅片采购比例从20%增至50%。
3. 核心挑战与应对建议
技术瓶颈突破：
|
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*本文系转载自半导体产业报告，文章不代表本公众号观点，不构成投资建议。文中图片均来源于网络，版权归原作者所有，如有侵权，请告知删除。欢迎转发到朋友圈，转载请联系原作者。
