一种数字化导航雷达自动调谐控制方法

一、传统自动调谐方法的问题

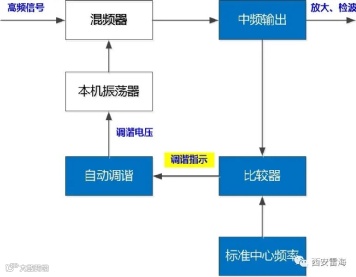

图1 模拟电路自动调谐框图

二、数字化自动调谐方法的原理

图2 数字化自动调谐模型

具体工作流程如图3所示:

图3 数字化自动调谐工作流程

通过逐步收敛调谐频率的搜索间隔Intervel_x，结合雷达周期内回波平均功率Y的闭环反馈，在时间复杂度O (log 2 n)内，找到自动调谐的最佳收敛点。

三、数字化自动调谐算法加速

图4 雷达回波统计示意

依据雷达量程和PPI显示的分辨率，构建像素点与雷达触发数据中距离单元索引的关联映射表，将雷达回波平均功率的求解问题转换为图像灰度的统计，可显著提高算法的计算效率。

四、总结

该数字化自动调谐方法，可有效解决传统方法中元器件老化导致的收敛中心点偏离的问题，在提高调谐精度的同时，搜索速度也显著加快，且易于工程实现，在低计算能力的嵌入式平台也可取得良好的应用效果。

五、文献参考

1）一种脉冲导航雷达自动调谐技术,专利,2021

2）雷达自动调谐的原理及实现,船用导航雷达,2007

3）雷达调谐旋钮的调节方法,渔业现代化,1983

4）雷达用电子调谐磁控管,现代兵器,1979

5) 旋转调谐捷变频磁控管,真空电子技术,1988
