引言
AI的爆发不仅引燃了全球对算力的渴望，也将半导体产业推入新一轮系统性重构周期。从数据中心到边缘终端，从训练芯片到本地推理，算力结构的全面演进正深刻改变半导体器件构成、产业链协同与价值分布格局。在这一过程中，先进封装从幕后走到台前，成为芯片性能释放、系统集成效率提升乃至资本投入焦点的“临界点技术”。
本报告围绕全球AI应用浪潮下的半导体增长趋势与封装结构变迁，系统梳理了数据中心投资动向、封装技术路线演进（CoWoS、HBM、CoWoP等）、边缘AI的架构变革，以及IC封装市场的格局重塑，揭示出AI正在如何从底层撬动整个半导体价值链的重心迁移。
一、全球半导体市场：应用结构与增长引擎

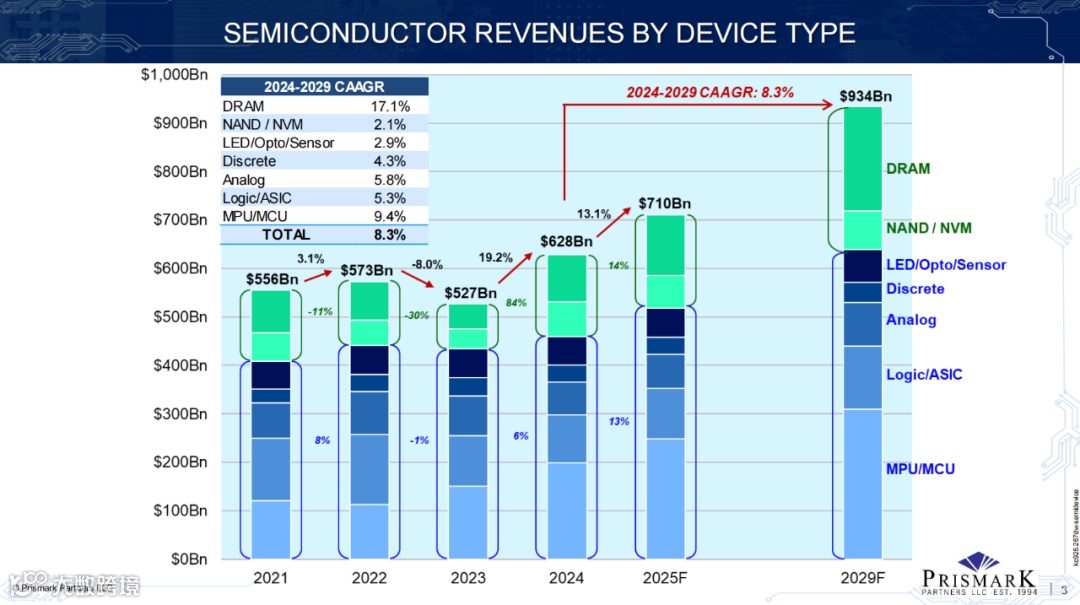

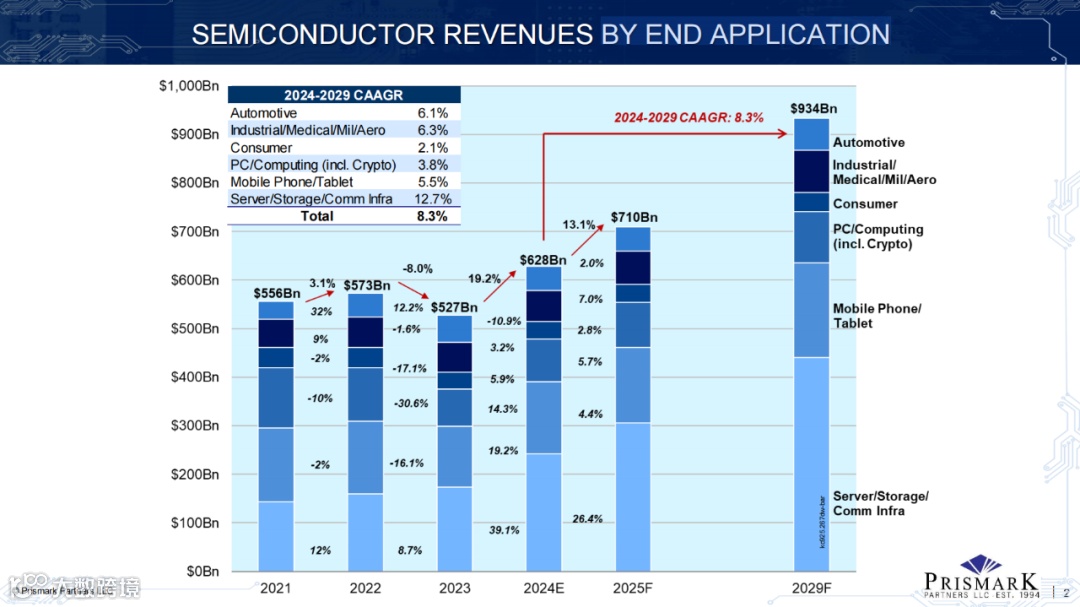

在全球AI算力需求迅猛扩张的背景下，半导体行业迎来了新一轮周期性上行。根据Prismark数据，2025年全球半导体市场规模将达到7100亿美元，较2024年增长13%；到2029年预计将进一步攀升至9340亿美元，年均复合增长率（CAAGR）达8.3%。在产业重构与新需求驱动下，增长动能正加速向高性能计算、存储和AI应用聚集。
从终端应用看，数据中心与通信基础设施（Server/Storage/Comm Infra）成为增长最强劲的板块，预计2024–2029年复合增速高达12.7%，远超传统消费电子与移动终端。其中，大模型训练与推理的爆发带动高端GPU与AI加速芯片需求飙升，推动整个算力基础设施的半导体支出持续上行。
汽车电子（6.1% CAAGR）和工业/医疗/航天（6.3% CAAGR）紧随其后，体现出“智能化”趋势正逐步下沉至传统垂直领域。而消费类电子与PC市场则受制于周期性疲软和产品同质化，分别仅实现2.1%与3.8%的温和增长。
从器件结构来看，存储器板块尤其是DRAM，成为最主要的增长引擎之一。预计2024–2029年DRAM市场将以17.1%的年复合增速高速扩张，远高于其他类别。这背后是AI模型对高带宽低延迟内存的刚性需求。同期，MPU/MCU类器件也将维持9.4%的稳定增长，反映出通用计算与边缘计算需求持续上升。
相比之下，NAND/NVM与LED/传感器类器件增长相对缓慢，分别为2.1%和2.9%，更多体现出其在产业链中的“配套”属性，而非增长驱动核心。
逻辑器件（Logic/ASIC）与模拟芯片（Analog）则呈现出中速增长趋势（分别为5.3%与5.8%），主要受益于AI推理芯片（ASIC）与高端电源管理芯片的广泛应用。
整体来看，本轮半导体增长的底层逻辑已悄然转变：由“终端数量”驱动转向“单位终端算力密度”驱动。尤其在AI基础设施拉动下，“数据中心的每一瓦功耗背后，蕴藏着数倍于移动终端的芯片价值”。这使得服务器、AI芯片与存储成为价值重心上移的核心环节，也预示着产业链的重构与再分配正在进行中。
二、数据中心AI化：推理为王，基础设施重构

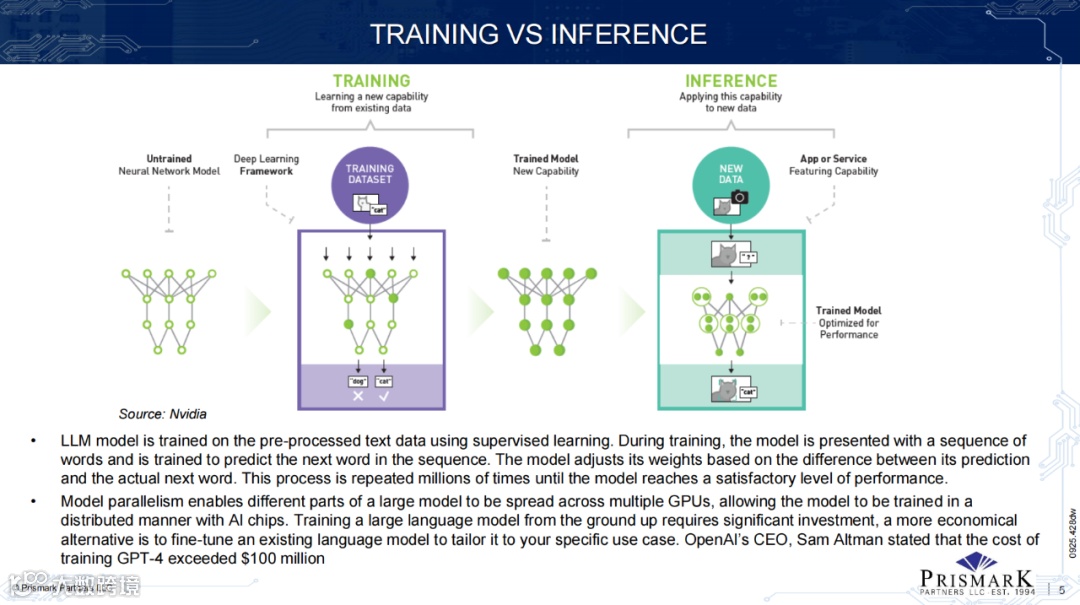

随着AI从模型训练走向大规模推理落地，数据中心算力架构正经历深层重构。训练阶段依赖海量参数、分布式GPU并行与高带宽内存，强调极致性能；而推理则更关注实时性、功耗与部署效率。这一转向，使得AI芯片设计从“单点性能”走向“系统效率”，资本开支结构也随之迁移。

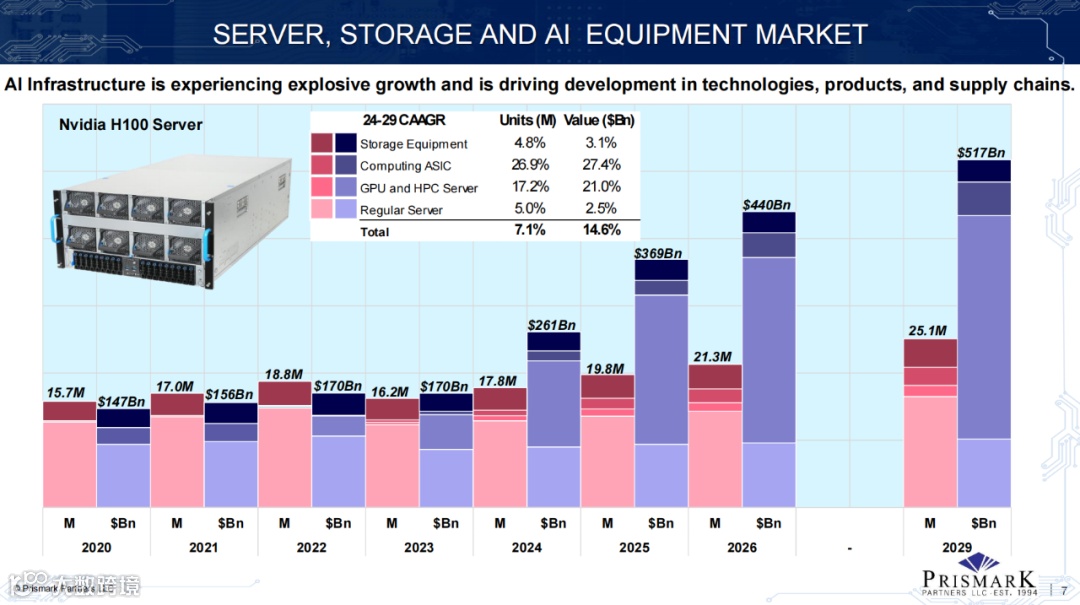

2025年，全球服务器、存储与AI专用设备的市场规模将达到2,610亿美元，未来五年将以年均14.6%的速度扩张至5,170亿美元。其中，GPU与HPC服务器增速达21.0%，计算ASIC更高达27.4%。传统通用服务器已难以满足AI负载需求，正逐步边缘化。

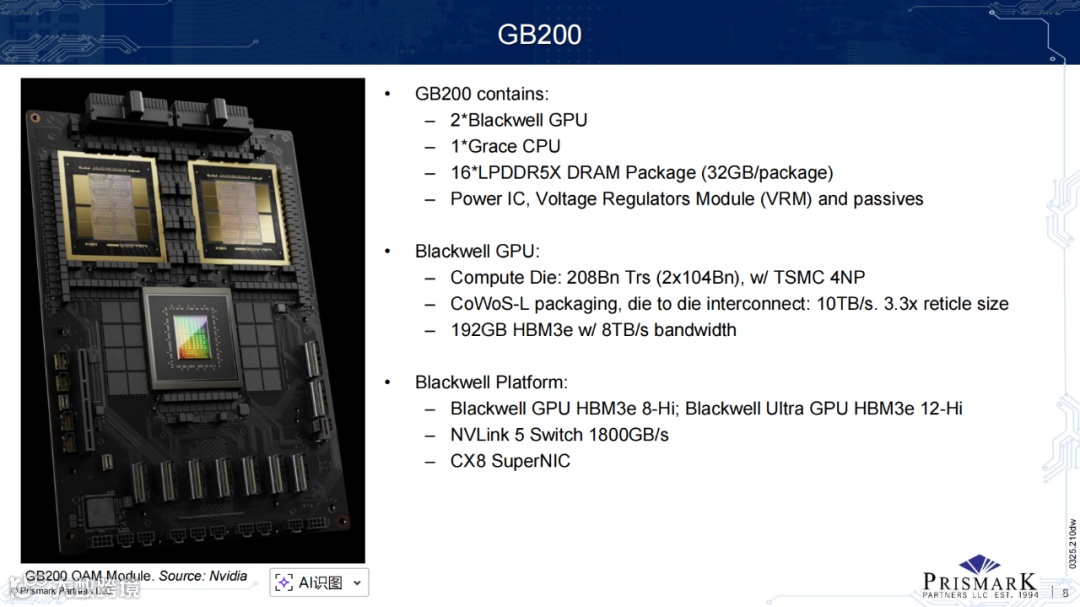

算力激增带动封装价值快速上移。新一代AI计算平台正全面进入超大芯片时代，对封装技术的依赖程度前所未有。Nvidia的GB200平台集成双Blackwell GPU与Grace CPU，配套192GB HBM3e高带宽内存与NVLink 5互联模块，峰值带宽高达8TB/s。芯粒总晶体管数超过2,000亿，封装面积达到传统光罩尺寸3.3倍，采用TSMC的CoWoS-L先进封装，以实现多芯片协同运算与极限散热设计。

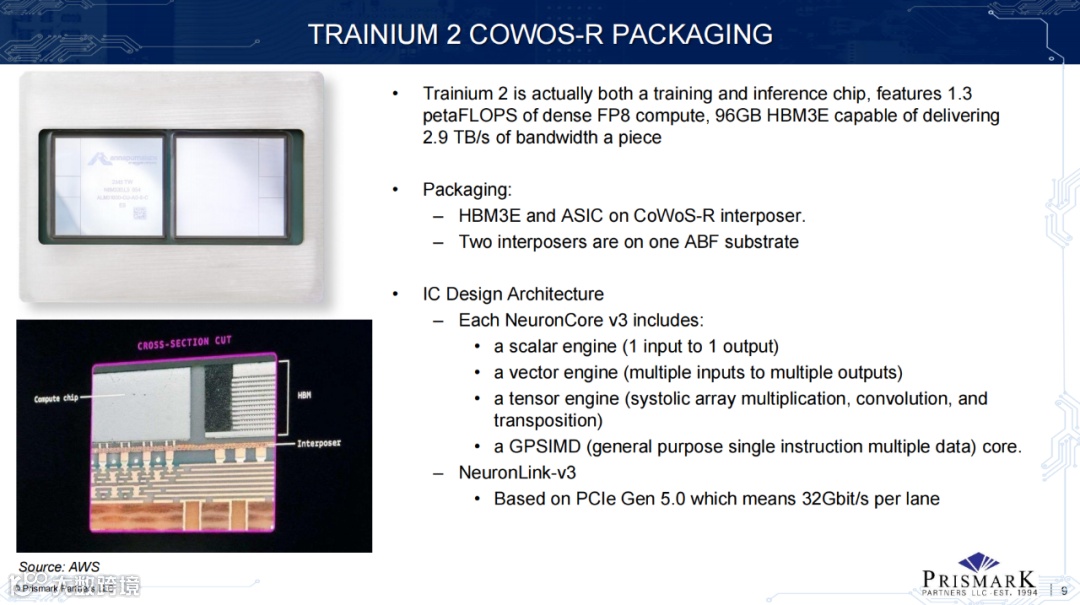

AWS Trainium 2芯片则代表另一类架构路径，兼顾训练与推理任务，采用CoWoS-R封装，集成96GB HBM3E与自研NeuronCore v3架构，单芯片浮点性能达1.3 PetaFLOPS。其封装方案包含两个interposer并排布局，搭配ABF基板与PCIe Gen 5互联，强调高通量低延迟。
至2029年，数据中心用CoWoS/CoWoS-like封装预计将突破1,860万颗，成为AI芯片的主要封装形式；而HBM封装需求亦将从2023年的5,500万颗跃升至2亿颗级别，主流堆叠结构向8-Hi与12-Hi演进。HBM4节点将引入Hybrid Bonding技术，进一步推升带宽上限与封装集成密度。
值得关注的是，封装已从成本中心转变为价值创造核心。系统级封装（SiP）能力决定了AI芯片的性能边界、能效比与可扩展性，成为AI基础设施中不可替代的技术高地。芯片设计正从“单颗性能”比拼转向“封装协同 + 系统互联”的综合战。
三、先进封装技术全景：CoWoS、HBM、CoWoP的未来
在AI芯片不断追求极限算力与集成度的过程中，封装技术正从传统功能性支撑，演进为系统级性能释放的核心载体。先进封装，不再是芯片设计的“最后一公里”，而是决定架构落地的“第一战场”。
CoWoS：高性能芯片的“准标配”
以Nvidia、AWS、Google为代表的新一代AI芯片平台，CoWoS/CoWoS-like封装已成为高端GPU和计算ASIC的默认选项。CoWoS-L适用于大尺寸、多芯粒系统平台，强调横向互连与散热能力；而CoWoS-R则多用于训练芯片，具备更强的纵向集成与功耗控制特性。

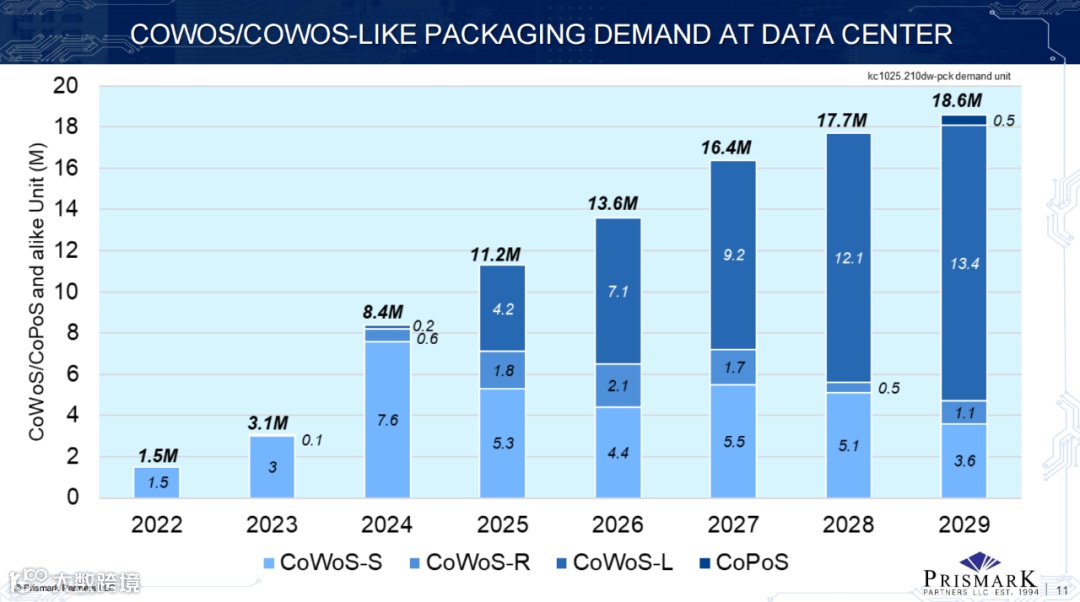

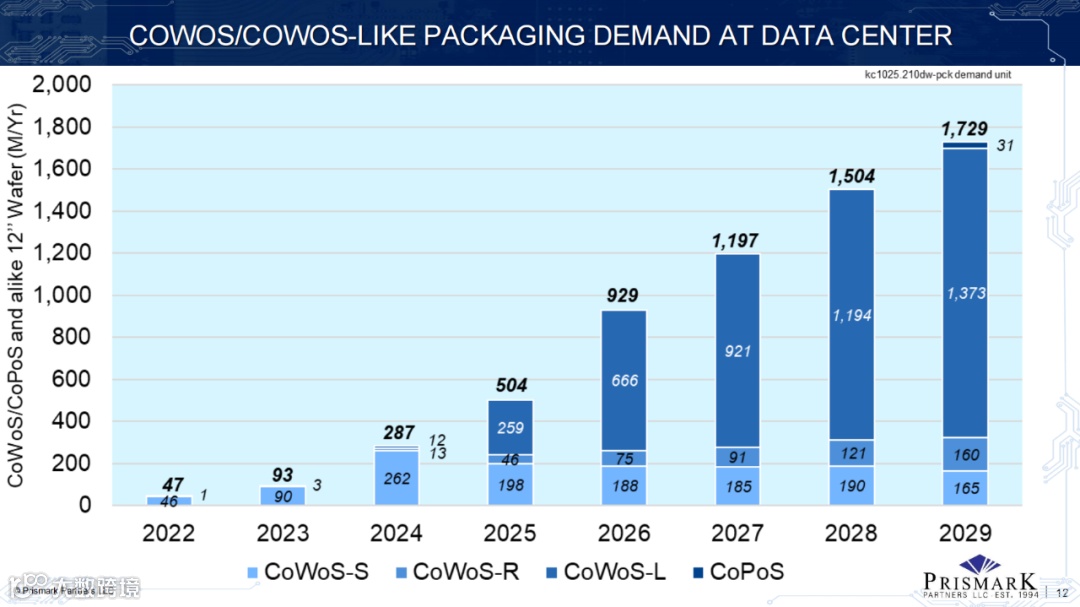

2025年数据中心端CoWoS封装量将达到1,360万颗，2029年进一步攀升至1,860万颗。这一趋势背后，是芯片面积持续扩大、算力集群化趋势加剧，以及HBM集成层数快速提升所带来的封装复杂度暴涨。
HBM：从堆叠逻辑到封装价值爆发
HBM（高带宽内存）已成为AI芯片性能提升的关键要素。从HBM2到HBM3e，再到即将登场的HBM4，堆叠层数从4-Hi演进至8-Hi、12-Hi，封装带宽突破TB/s级别。主流芯片如Nvidia GB200、Trainium 2、Google TPU均标配多颗HBM堆栈，单平台带宽动辄8–10TB/s，背后是极高的封装挑战与价值转移。

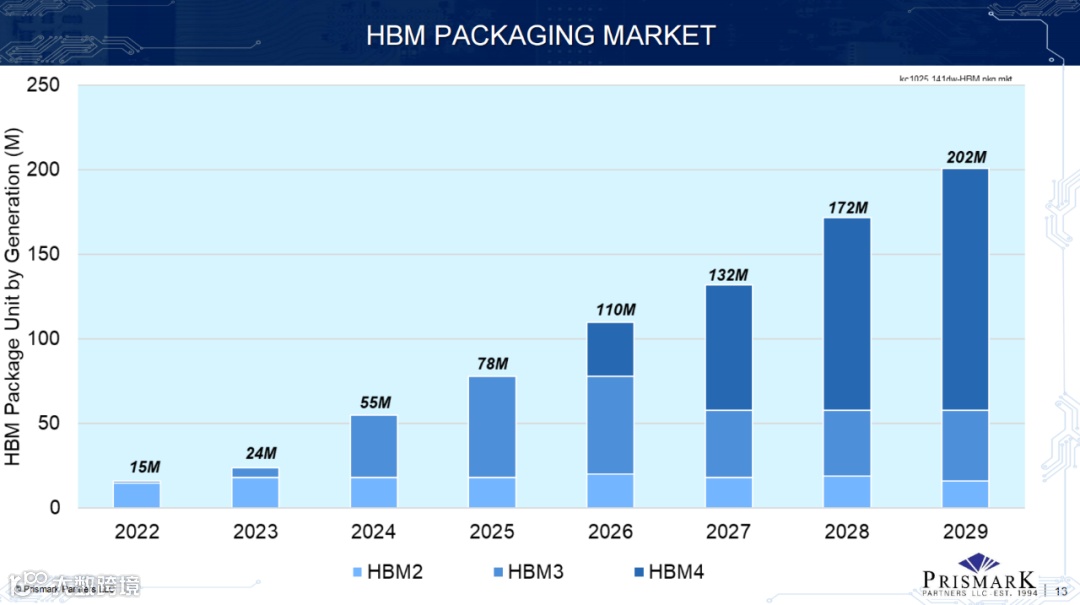

HBM封装量预计将从2023年的5,500万颗增长至2029年的2.02亿颗，封装市场规模将达到130亿美元，成为增长最快的先进封装子市场。HBM4预计引入Hybrid Bonding，进一步提升堆叠密度与互连效率。
CoWoP：跳过载板的新路径，仍面临系统生态挑战

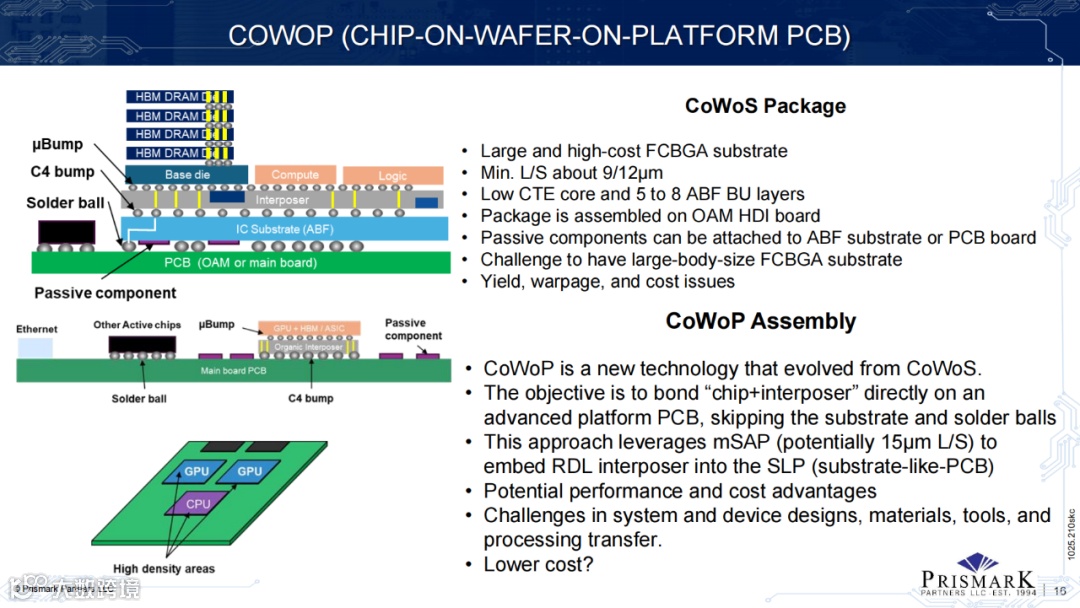

CoWoP（Chip-on-Wafer-on-Platform）是一种新型封装架构，尝试将“芯片+中介层”直接贴合在高级PCB上，省略传统FCBGA基板与焊球连接步骤，从而降低封装高度与成本，提升信号路径效率。该方案依赖mSAP等先进制板工艺，将RDL嵌入PCB之中，实现更细线路宽与更强集成度。
然而，CoWoP仍面临系统设计、材料兼容性、加工精度与良率控制等多重挑战。尤其是当前封装产线普遍围绕CoWoS进行布局，短期内其产业化路径尚不明朗。
多元并进：先进封装的未来图谱
除CoWoS与HBM外，先进封装还呈现出高度分化的技术路线图：
FO-MCM（Fan-Out Multi-Chip Module）：适用于PC与网络IC，年均增长率高达56%
Embedded Bridge封装：借助硅桥提升裸芯片间互连密度，在客户端CPU/GPU中广泛部署
3D Logic：如TSMC SoIC、Intel Foveros，开启裸晶纵向集成时代，2029年预计出货量达8,200万颗

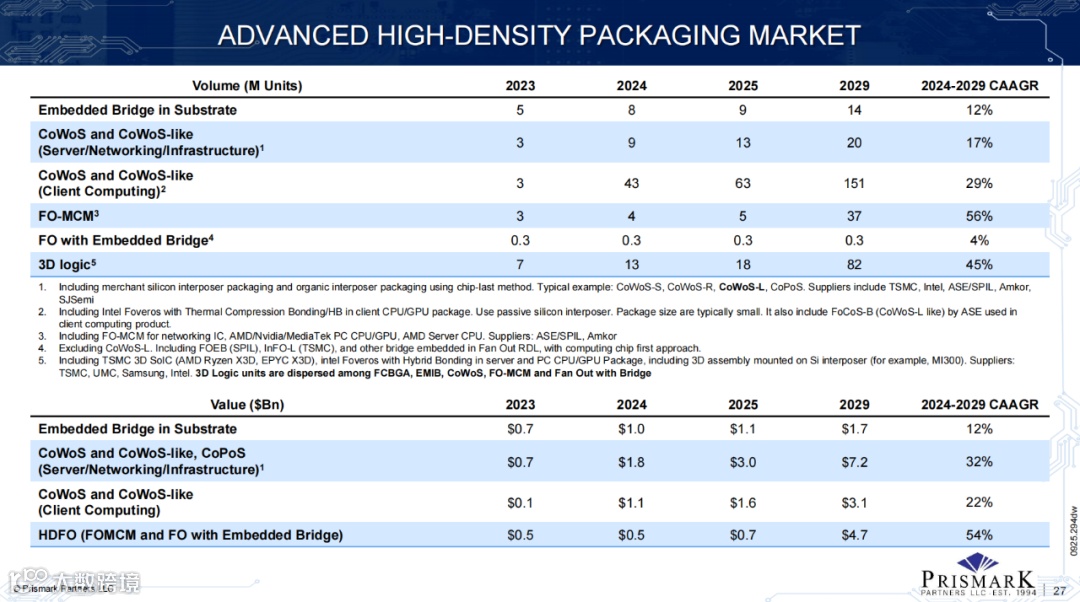

2024–2029年期间，HD-FO/CoWoS类封装将以34.2%的年均速度增长，远超行业整体封装市场的9.4%增速，成为产业价值重构的核心支点。
四、边缘AI崛起：PC与手机的算力重塑
大模型落地并非仅限于数据中心，AI能力正加速向终端渗透。无论是智能手机、笔记本电脑，还是本地服务器，“边缘AI”正在成为算力生态的新增长极。在终端部署AI，不只是为了降低延迟、保护隐私，更是出于提升能效与用户体验的系统性考量。
小模型时代：终端AI的技术门槛重构

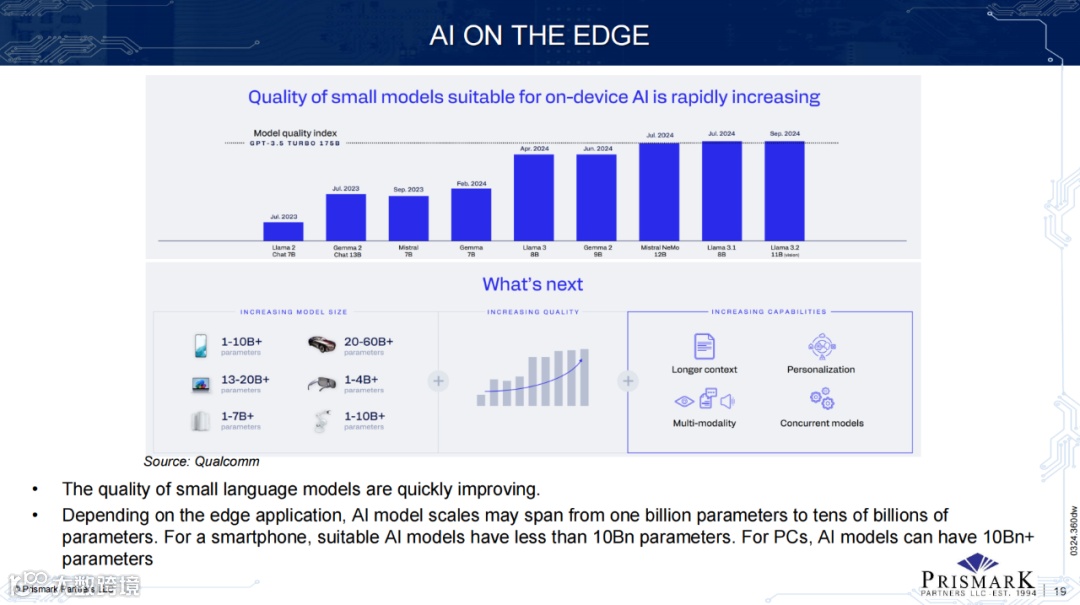

随着语言模型压缩与蒸馏技术不断成熟，适用于边缘设备的AI模型正快速形成规模。当前，适用于智能手机的AI模型参数规模大多在10亿以内，而PC与轻量级本地服务器则可支持超过40亿、乃至100亿级别的小模型。在应用端，写作辅助、图像识别、语音处理与本地搜索成为AI终端化的核心场景。
Apple的“Apple Intelligence”是终端AI的代表性实践，已在iPhone 15 Pro系列、iPad与Mac上部署，结合NPU+大容量内存实现端侧推理，同时配备Apple Silicon服务器构建“Private Cloud Compute”体系，以云端大模型补充本地模型能力，兼顾隐私保护与交互流畅度。为保障AI推理效率，苹果芯片在SoC中大幅增加NPU面积，并优化封装散热结构与内存带宽配置。
高密度集成：PC与AI SoC的封装突变

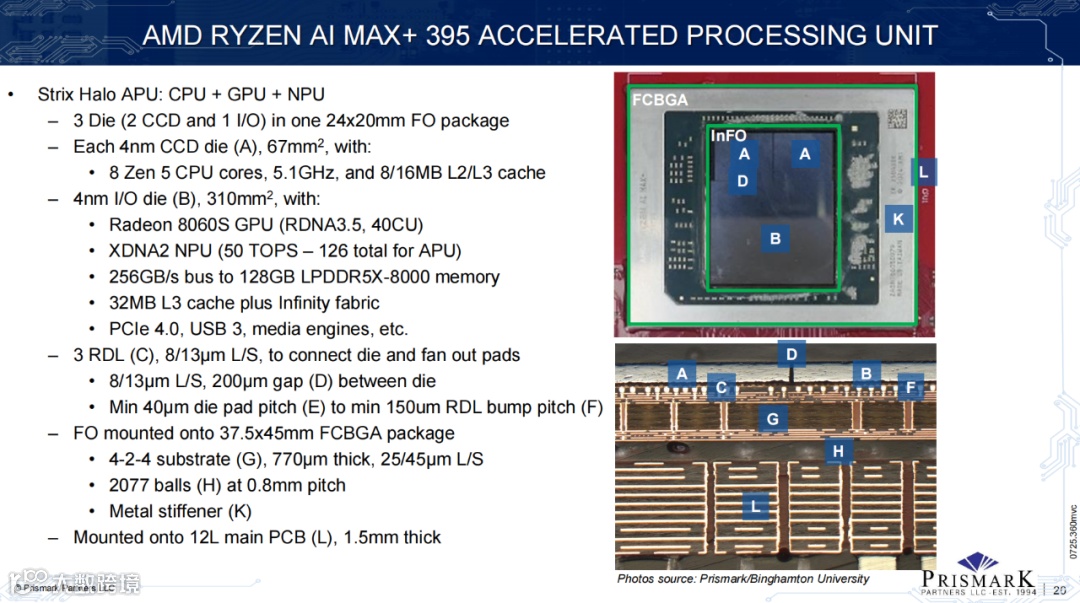

边缘AI对SoC集成度提出更高要求，不仅包括CPU、GPU、NPU三大核心单元协同工作，还要求SoC具备足够的带宽、缓存与散热能力。以AMD Ryzen AI Max+ 395为例，其采用三颗芯粒（2×CCD + 1×I/O）组成封装，封装总面积24×20mm，峰值AI算力达126 TOPS，实现了桌面级AI的本地推理能力。
该芯片采用高密度Fan-Out封装技术（FO-MCM），通过3层RDL实现芯粒间互联，间距最小可至40µm，显著提升封装效率与信号完整性。外部封装则为37.5×45mm的FCBGA，搭配4-2-4多层基板与金属支撑框，实现高频低噪、高效散热的目标。
Nvidia面向AI桌面用户推出的Project Digits平台同样走高密度本地推理路线，单机可运行2000亿参数模型，双机组网支持高达4050亿参数规模。其SoC由Nvidia与联发科联合设计，采用SWIFT封装（类似CoWoS-R架构），集成Blackwell GPU与Grace CPU，售价起步3000美元，切入教育与科研市场。
手机SoC封装进化：从PoP走向3D集成
手机芯片厂商同样在封装路径上不断演化：

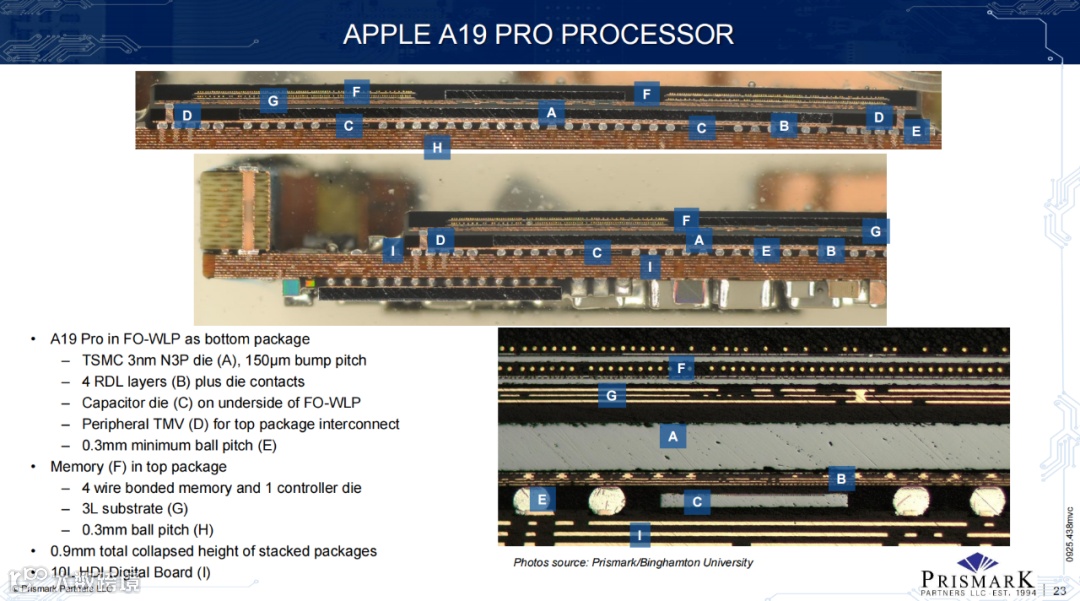

苹果A19 Pro采用TSMC 3nm N3P工艺，通过FO-WLP底层封装+PoP堆叠，将逻辑芯片与内存垂直整合，封装总高度压缩至0.9mm
高通、联发科、三星等厂商普遍采用FCCSP方案，但高端产品逐步引入FOWLP、FOPLP等高密度Fan-Out封装
苹果有望于2026年在A20中导入WMCM（Wafer Multi Chip Module）结构，以降低2nm工艺成本压力并提升集成度
这一系列技术演进说明，边缘AI正在倒逼SoC厂商重新定义封装架构，以适应更复杂的计算负载、更高的内存带宽、更严苛的功耗与热设计约束。
五、市场结构变化与封装环节重估
在AI重塑半导体架构的大背景下，封装技术的产业地位正发生根本性变化。它不仅是连接芯片功能的物理载体，更成为释放系统性能、提升算力密度、控制能耗的关键变量。从市占格局到价值链分布，封装环节正在从“幕后配角”走向“价值核心”。
封装技术路线分化加速
先进封装市场呈现出高度异构化趋势，不同技术路径正服务于不同应用场景：
CoWoS/CoWoS-like在服务器与高性能计算领域持续占据主导地位，2024–2029年复合增长率达32%
客户端CPU/GPU中部署的CoWoS轻量级方案（如FoCoS-B）年增长率达22%，逐渐成为消费级高性能芯片的标配
FO-MCM与嵌入式桥接（Embedded Bridge）技术主要服务于网络IC与PC SoC，分别实现56%与12%的年均增长
3D逻辑封装（如TSMC SoIC、Intel Foveros）年均增长率高达45%，正在为裸晶纵向堆叠打开规模化应用之门
这些技术路线的共通点在于：芯片已不再是单颗功能模块，而是多芯粒集成协同的系统单元，封装成为连接、协同与散热的核心枢纽。
市场规模重构：封装成增速最快环节
对比整体半导体市场的8.3%年均增速，封装产业正跑出独立加速度：
HD-FO/CoWoS类封装市场规模将在2029年达到151亿美元，年均增长率达34.2%

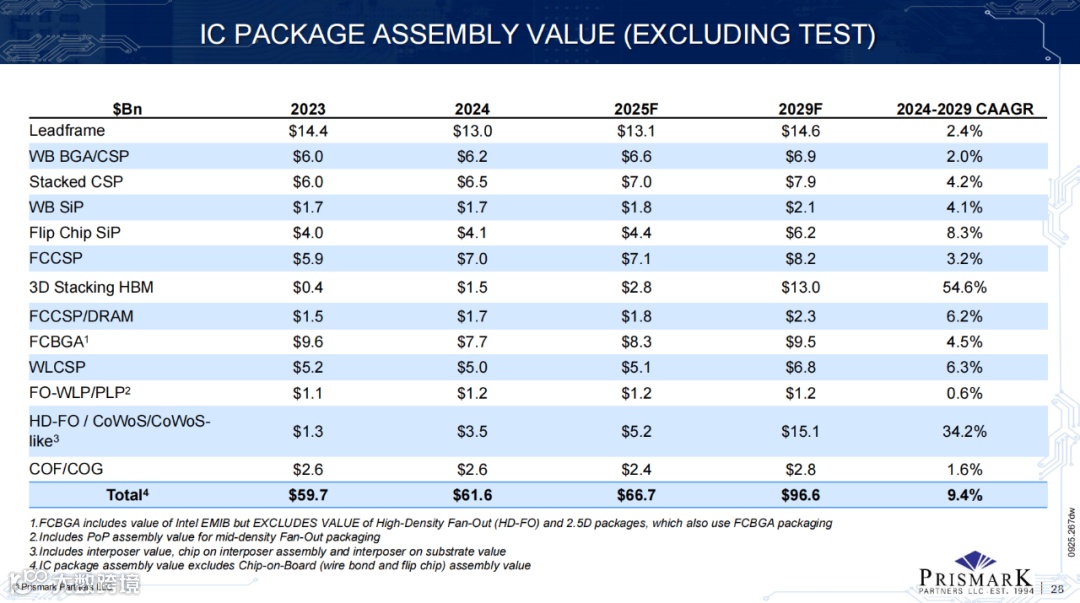

HBM封装组装市场将从2023年的15亿美元增长至2029年的130亿美元，年均增速高达54.6%
相较之下，传统封装技术（如WLCSP、FCCSP）增速普遍维持在3–6%区间，增量空间受限
先进封装正逐步脱离“IC附庸”的角色，形成独立定价逻辑与价值空间。其单位价值不仅来自复杂工艺与低良率的技术溢价，更源自对整机性能的系统性贡献。
OSAT与IDM：产业分工重洗牌
传统上，封装主要由OSAT厂商（如ASE、Amkor、SPIL）承担，但随着封装难度上升、与设计深度耦合加强，IDM与晶圆代工厂正在大举回收封装环节的主导权：
台积电持续强化InFO、CoWoS、SoIC等封装服务，已成为苹果、AMD、Nvidia等客户的主力封装平台
Intel在Foveros、EMIB领域深耕自封装路径，将先进封装视为x86架构继续突围的核心护城河
OSAT厂虽在产能与成本控制上具优势，但在高端定制能力与EDA协同上仍存在短板，未来将更侧重中高端批量市场

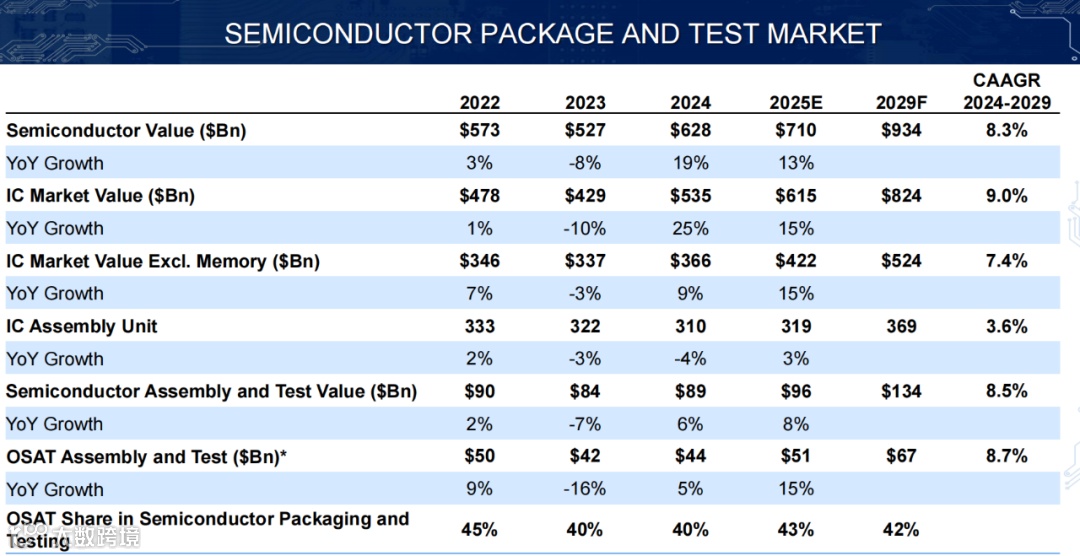

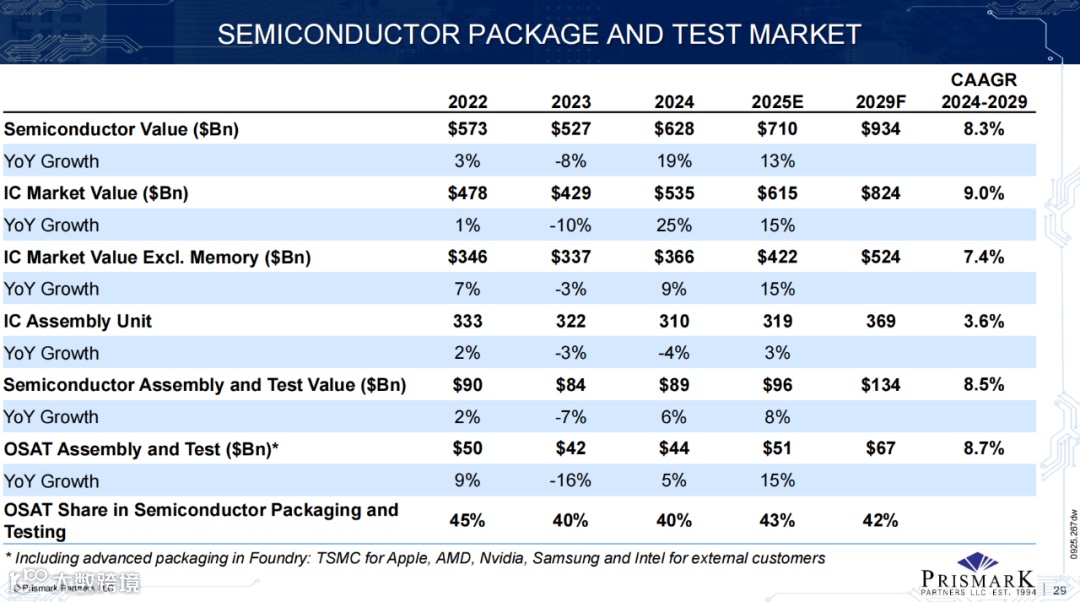

2025年全球OSAT市场规模将达510亿美元，占整体封装市场比重43%，预计未来几年将稳定在40%左右，其增长节奏将更多依赖于是否能成功承接晶圆厂与IDM外溢的高阶封装订单。
六、趋势总结：AI重塑半导体产业核心价值
在经历多轮周期演进后，半导体行业的增长逻辑正在发生根本性重构。过去以摩尔定律为核心的“制程驱动”增长模式，正在被“系统集成 + 封装协同”所取代。AI不只是推动终端智能化，更在重塑整个产业链的性能瓶颈、成本结构与技术范式。
趋势一：AI推理成为数据中心投资主旋律
训练阶段虽然高调起势，但真正规模化落地的，是推理。在实际业务场景中，大量模型需要在低延迟、低功耗、高并发下完成推理任务。资本正从训练芯片的重装集群，流向推理芯片的广泛部署。这一趋势不仅降低了服务器单位价值的天花板，也将投资重心导向ASIC、低功耗GPU等新形态AI芯片。
随之而来的，是封装结构的极限挑战。推理芯片虽更轻巧，但要求高集成度、高带宽、低功耗封装，封装复杂度甚至不输训练平台，进一步推动CoWoS、HBM等先进封装方案的市场占比快速提升。
趋势二：边缘AI构建分布式智能体系
PC、手机、IoT设备正成为AI模型运行的新主阵地。随着小模型能力增强与系统资源优化，“端-云协同”正在演变为“端-云解耦”。终端设备不再是数据采集器，而是具备推理与决策能力的“AI单元”。
封装在这里扮演关键角色——要在毫米级封装空间内容纳NPU、CPU、GPU与高带宽内存，并维持极限散热与信号完整性，传统封装方案已无法满足演进需求。Fan-Out、3D封装、Chiplet架构正在终端设备中大规模落地，使封装成为决定用户体验的底层变量。
趋势三：封装驱动价值链重构
从财务指标看，IC封装组装的市场规模年均增长9.4%，已显著跑赢整体半导体产业。更重要的是，它对芯片性能的贡献已从“连接性”走向“决定性”。封装不再是成本中心，而是价值放大器，是芯片功能外延的空间延伸。
随着晶圆代工厂与IDM不断整合封装资源，传统设计-制造-封装的线性分工被打破，垂直整合与平台化能力成为封装竞争新门槛。能否构建芯片-封装-系统的闭环能力，将决定企业在AI时代的持续议价权。
伴随AI在训练与推理两端全面推进，半导体行业正从“单点性能优化”过渡到“系统协同集成”的竞争逻辑。技术创新已不再止步于晶体管与制程，而是在封装-芯片-系统-应用的链条中同步演进。企业的技术边界，不再由单颗芯片决定，而取决于其系统整合能力与架构设计思想。
AI改变的不只是算力结构，更是整个半导体价值链的重心坐标。先进封装，不再只是技术跃迁的配角，而是定义未来竞争力的起点。
