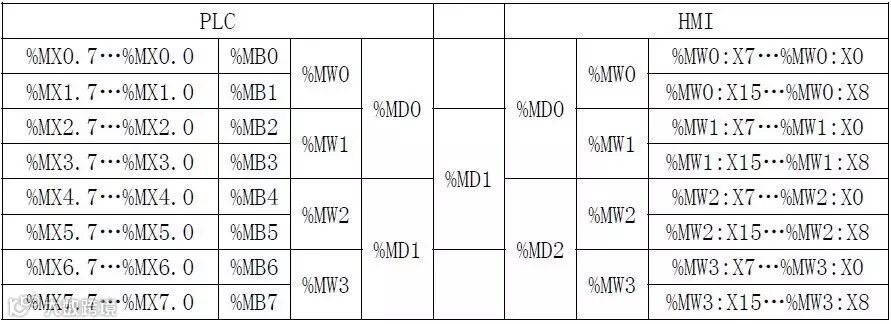

Somachine是施耐德推出的基于IEC61131-3标准的PLC编程软件。在IEC61131-3标准下，PLC与HMI通信，PLC存储器和HMI地址映射关系如下。
HMI Control 存储器的双子与PLC 存储的双字之比为2
如：
HMI Control 的%MW2 存储器区域与PLC 的%MD1存储器区域对应
HMI Control 的%MW20 存储器区域与PLC 的%MD10存储器区域对应
HMI Control 的%MW0:9 存储器区域与PLC 的%MX1.1存储器区域对应，因为PLC 存储器中的简单子分为2 个不通同的字节。

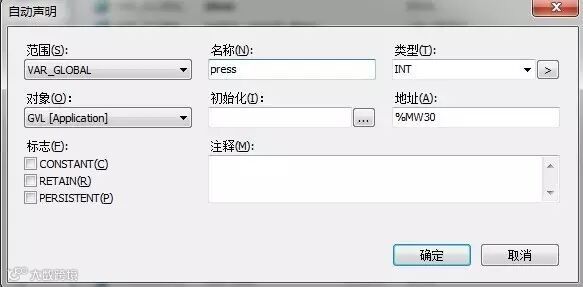

例如：我们定义PLC编程软件中pressINT变量地址为%MW30。
那么对应HMI映射地址为%MW30
如果我们定义PLC存储器real型变量地址为%MD3，那么HMI中对应的地址映射为%MW6。

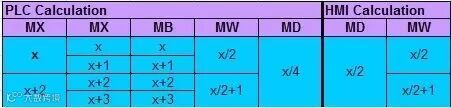

映射关系计算如下：
