内容导读
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

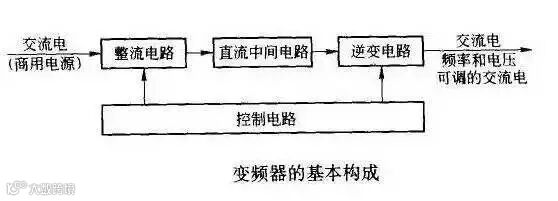

变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。
变频器的主电缆接线、控制电缆接线和接地是变频器应用和维护过程中经常要涉及的。
变频器概要
变频器可分为电压型和电流行两种变频器。
电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。
电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。是整流器，整流器，逆变器。

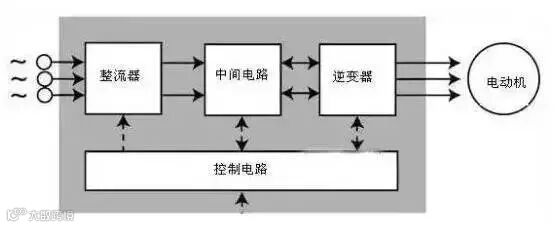

而变频器的主电路由整流器、平波回路和逆变器三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路。

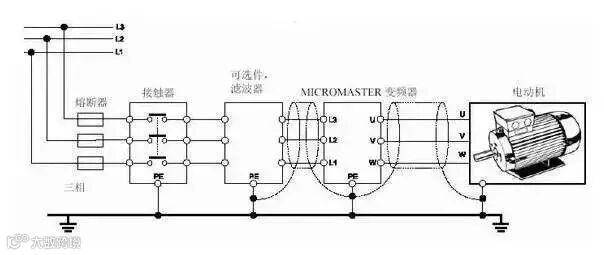

上图是一副变频器接线图。在变频器的安装中，有一些问题是需要注意的。例如变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。又或变频器或控制柜内的控制线距离动力电缆至少100mm等等。

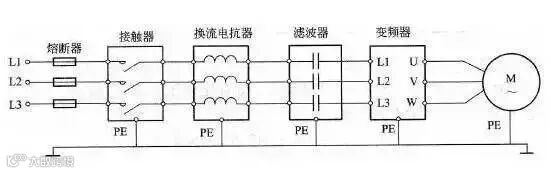

变频器主电缆接线图
变频器可分为电压型和电流行两种变频器。
电源进线
电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端(U、V、W)上，否则将损坏变频器。
接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。
端子接线
在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。
电磁波干扰
电磁波干扰，变频器输入/输出(主回路)包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。
长距离布线
长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr.156设为1。
输出接线
在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。
电缆选择
为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
改接线处理
运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。

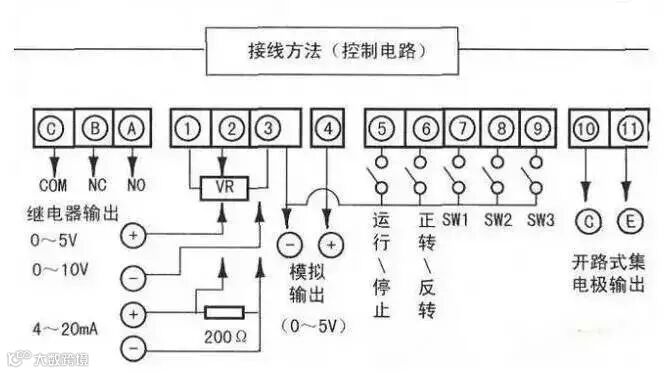

变频器控制电路接线
变频器的控制电路大体可分为模拟和数字两种。
控制电路电缆要求
控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路(含200V继电器程序回路)分开布线。
接线端子处理
由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。
控制电路电缆规格
控制回路的接线一般选用0.3～0.75平方米的电缆。

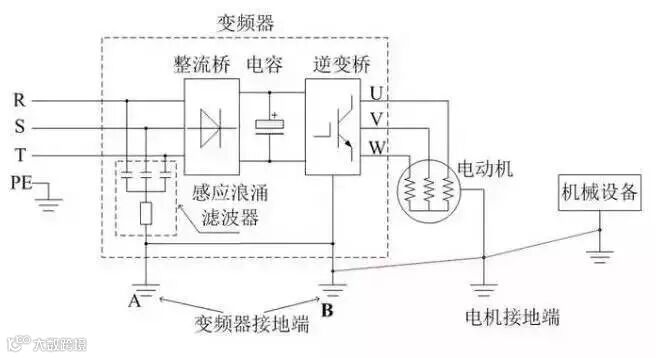

变频器地线接线
为什么要接地
由于在变频器内有漏电流，为了防止触电，变频器和电机必须接地。
接地端子要求
变频器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。
接地电缆要求
镀锡中不含铅。接地电缆尽量用粗的线径，必须等于或大于规定标准，接地点尽量靠近变频器，接地线越短越好。
