通过以太网可以实现S7-1200与S7-300连接通信。S7-300可以使用带集成口CPU或通信处理器（CP343-1）连接到工业以太网上，它们都提供S7 通信的功能，既可作为客户机，也可以作为服务器。
1概述
通过以太网可以实现S7-1200与S7-300连接通信。S7-300可以使用带集成口CPU或通信处理器（CP343-1）连接到工业以太网上，它们都提供S7 通信的功能，既可作为客户机，也可以作为服务器，所拥有的连接资源可参见相关产品手册；S7-1200集成以太网接口，提供S7 通信的功能，只能作为服务器，可以同时建立3 个通信连接。
下面会用一个实例来描述S7-300 如何与S7-1200建立通信连接。
192.168.0.8 192.168.0.18
192.168.0.100

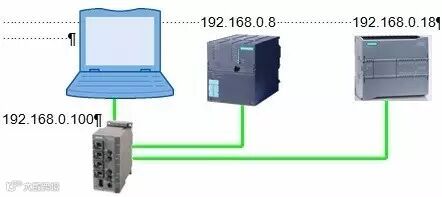

图1： 实例网络拓扑图
S7 1200 与 S7-300 通过 S7通信的基本原理如下图所示：

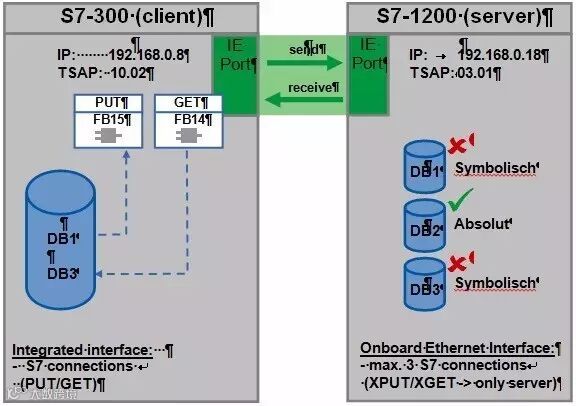

图2：S7-300与S7-1200 通信原理
2硬件需求
• S7-1214C AC/DC/RLY
• CPU 319-3 PN/DP
• SCALANCE X204-2
• PG/PC
3软件需求
• S7-1200编程软件 STEP 7 Basic V10.5
• S7-300 编程软件 STEP 7 V5.4 + SP4
4组态
•使用STEP 7 Basic 创建项目“comS7300”;

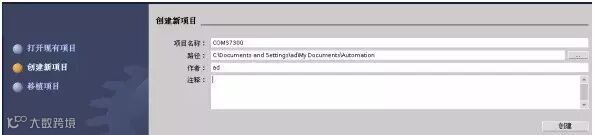

图3： 创建项目
•添加S7-1200 设备 CPU1214C，设置IP 地址192.168.0.18;

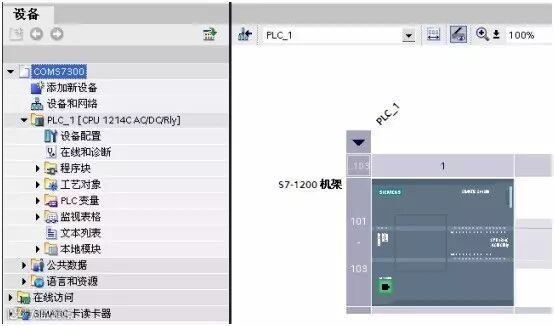

图4： 添加S7-1200设备

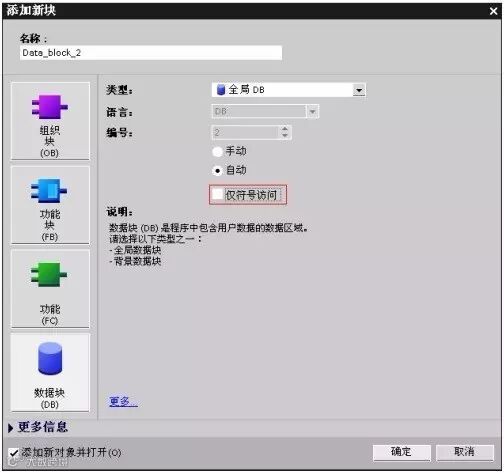

•在Program blocks 下，添加程序块（DB1,DB2,DB3）,其中DB1和DB3为符号DB（选择 Symbolic access only）,DB2为绝对地址DB(不选择Symbolic access only) , S7 通信只支持绝对地址DB 寻址通信；
图5： 创建绝对地址DB2
•打开全局DB2，输入2个数组类型数据，每个数组有16 个元素；
图6： 在DB2中添加数据

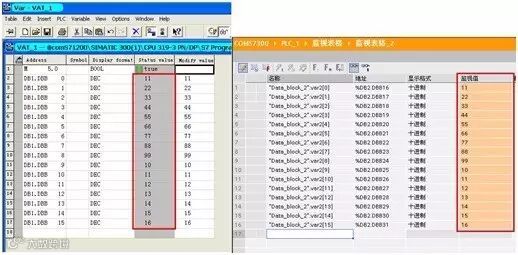

•创建两个监视表格(监视表格_1, 监视表格_2) 用来观察DB2的实时状态；
• 将程序下载到PLC CPU1214C 中。
使用STEP 7 创建 SIMATIC 300 Station。
•在硬件组态中添加CPU 319-3 PN/DP，设置IP地址 192.168.0.8;

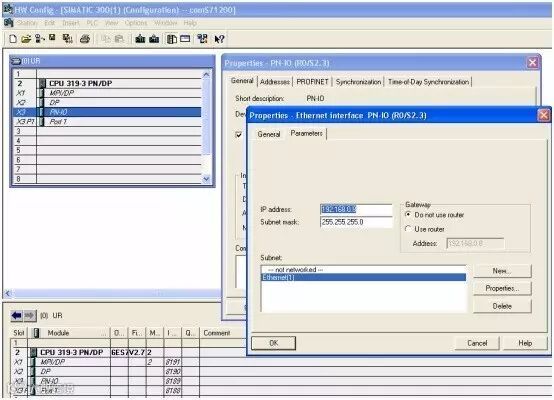

图7： 硬件组态
•在网络组态中（NetPro）中创建S7连接，首先在打开的NetPro中点击 SIMATIC 300 (1) 机架的“CPU 319-3PN/DP”处；

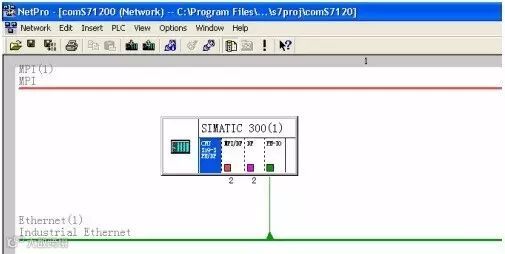

图8： 在NetPro中选择相应的机架

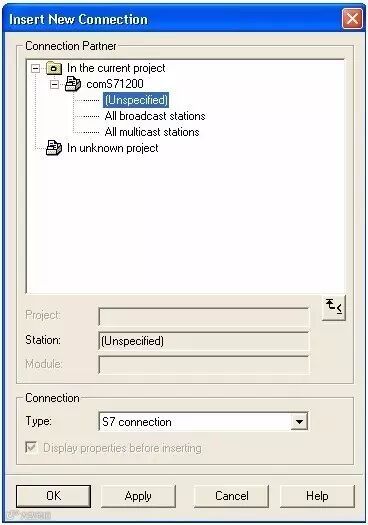

•创建连接一个与“Unspecified”的S7 连接，点击“OK”;
图9： 添加S7连接

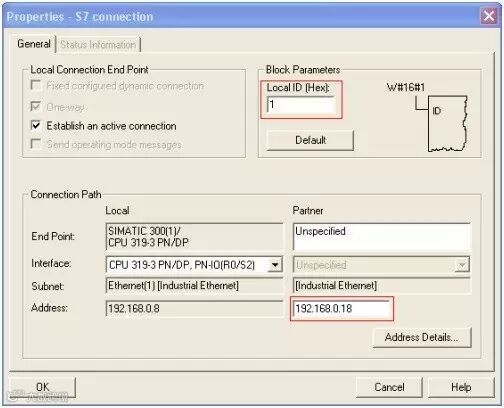

•在相应的输入通信伙伴的IP地址192.168.0.18,点击“Address Details…”;
图10：输入通信伙伴IP地址 ；

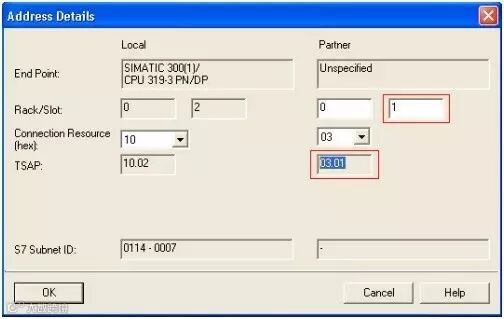

•在Address Details 对话框中，将通信伙伴的槽号改为１，确认其TSAP为03.01,点击“OK”，之后，可以将所建立硬件组态和网络连接编译并下载到PLC 中。
图11：设置通信伙伴机架和槽号 ；
•在STEP 7 Blocks 中创建写数据DB1 ( put data)和读数据DB3 (get data)数据块；

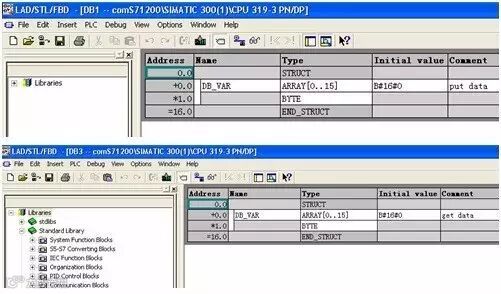

图12： DB1和DB2；
•打开主程序OB1，分别在Network1和Network2中添加指令FB14 GET和 FB15 PUT，并为其添加背景数据块DB14和DB15 ；

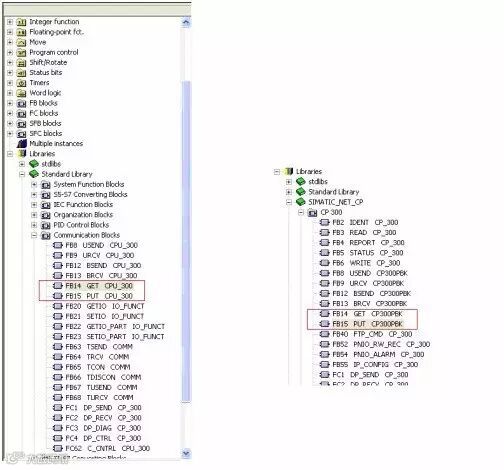

图13： 选择单边通信指令；
注意:
在选择指令时，要根据使用的产品来确定。如果采用CPU集成的以太网接口建立S7 通信，要采用左侧的指令；如果采用CP 以太网卡建立S7通信，要采用右侧的指令。
图14：在OB1中调用FB14 ；
图15：在OB1中调用FB15 ；
•创建变量表VAT_1监视写数据操作(PUT)；

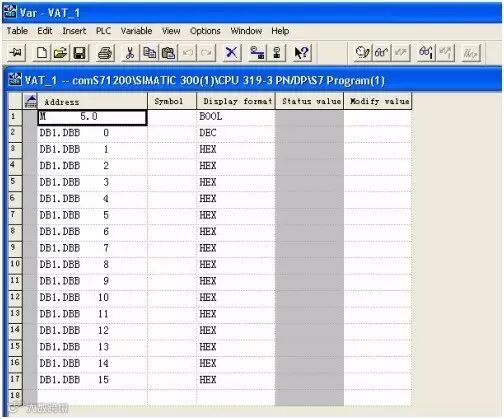

图16：变量表VAT_1 ；
•创建变量表VAT_2监视读数据操作(GET)；

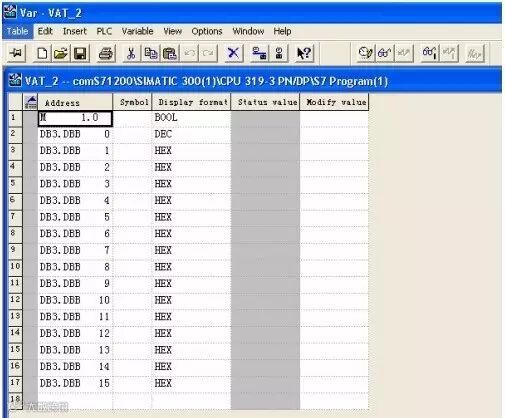

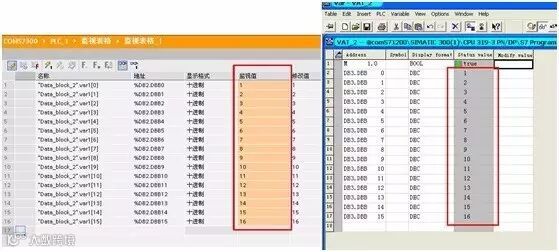

图17：变量表VAT_２ ；
S7-300 编程软件 STEP 7 V5.4 + SP4
5 调试1200与300通信
•从S7-300 程序中可知，在M1.0 从0变为1时，读取S7-1200的数据DB2.DBB0~DB2.DBB15 到S7-300 DB3.DBB0~DB3.DBB15中；

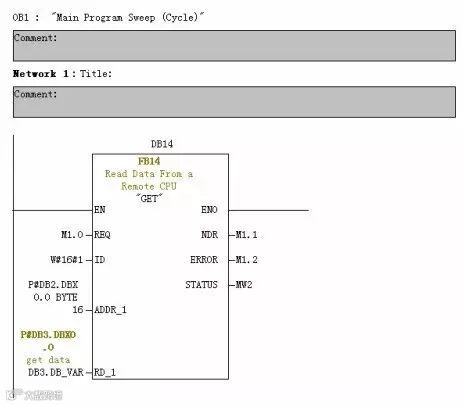

图18：S7-300调用GET函数读取S7-1200数据
•从S7-300 程序中可知，在M5.0 从0变为1时，将S7-300的数据DB1.DBB0~ DB1.DBB15 写入S7-1200 的DB2.DBB16~DB2.DBB31中；

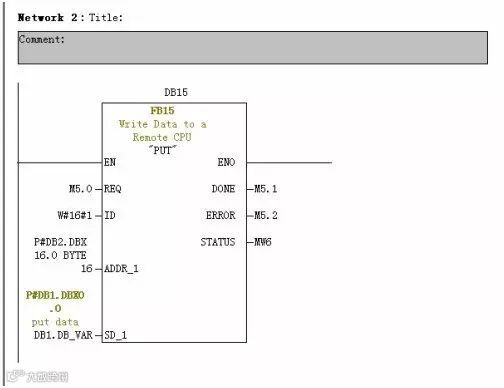

图19：S7-300调用PUT函数写入S7-1200数据
6 总结
