老师傅在教徒弟制作电缆接头时，总会说“注意别破坏了屏蔽层”,怎样才能最大的发挥屏蔽层的作用呢？
请思考，如您有好经验，欢迎留言分享！
屏蔽线需要接地？屏蔽线如何接地？
屏蔽线一端接地？屏蔽线两端接地？
今日分享，下载地址见文末。请自行验证。
AB罗克韦尔PLC 500解密软件
三菱PLC密码破解
S7-200CNPLC解密软件
OMRON解密CJ1M
施耐德PLCTwidoSoft解密软件
这个画面眼熟吗？是不是觉得用力拍一拍就可以解决？我们往下看。
在测量控制中有供电地系统、模拟信号地系统、数字信号地系统。为了消除各地系统之间的相互干扰，各地系统的地应隔离开。但地与接地是不同的概念，这里的地是指系统的公共参考点。
而人们常说的接地，就是将公共点接地来固定“零电位”。接地是为了安全、防止危险，在生产现场大都是采取将接地系统就近接地，如果接地点在一个以上，就产生了地回路，也就会出现流过地回路的电流，这样就会形成耦合干扰问题。

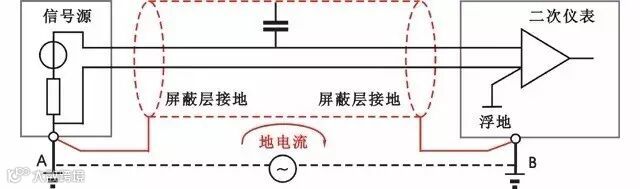

图1 屏蔽线两端接地示意图
两种干扰信号
图1中接地点A和接地点B之间会有电位差，也就会有电流，该干扰信号会与有用信号相混合，这是第一种干扰信号。
图1中信号线的屏蔽层如果在信号源和二次仪表两端都接地，则屏蔽层的感应电流通过屏蔽层与信号线的分布电容，会耦合到信号线中，该干扰信号混到了有用信号中，这是第二种干扰信号。
消除干扰方法
要消除第二种干扰，首先就要避免产生地回路，而采取屏蔽层一端接地可达到目的，即信号源和信号屏蔽线只在一处接地，使地回路断开。
图2所示，这时虽然二次仪表公共点与接地点B是相连接的，但也不会形成地回路了。同时二次仪表的输人端对地采取浮空措施，使二次仪表输人信号线路与机壳隔离开，这样效果更好，采用这些方法基本可防止地电流干扰的产生。

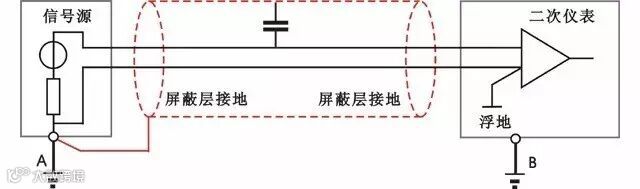

图2 屏蔽线一端接地示意图
接地点选择
一点接地时，选择接地点也很重要。
对于屏蔽线其接地点应靠近被屏蔽的感应电路的入地点，如图2中，如果B点是高电平电场，A点是低电平电场，为避免高电平电场对低电平电场的干扰，接地点应尽量靠近低电平A的入地点。
如果屏蔽的是信号线，应靠近干扰源处接地。
总之接地的原则是尽量使屏蔽层上的感应电流不流入信号线，以避免引入干扰。
如将接地接在二次仪表的输入端，则屏蔽层的感应电流可能就会流经信号线引入干扰。但将接地点接在A点，由于屏蔽层与信号线处被认为是等电位的，则没有电流流经信号线。
对于信号线长距离传输时，由于单根导线长度所限，可能会涉及延长线的接线问题，这时应保证屏蔽的连续性，即尽量避免使用接线盒，如果必须用接线盒时，要使屏蔽与信号端子尽可能近些，露出的信号线长度以不大于20mm为妥，这时屏蔽层也要用端子来进行连接或焊接。
-----------------------------
