继电器的机械结构可靠性较差，在设计过程中采用什么方法可以提高其可靠性呢？
易维通订阅号作为【资料库】分享工具载体，对各品牌资料进行了科学的分类，是我们从繁重的赛选资料工作中解放出来。输入XZ试试吧。
对继电器组成的控制电路，附加一些部件或采取必要的手段，可以组成可靠性较高的控制电路。
提高继电器可靠性可通过继电器的整体冗余、继电器触点冗余和混合冗余来实现，在本文以图文形式介绍这三种提高继电器可靠性的措施。
1 继电器整体的冗余
在一些重要的控制及联锁电路中，可增加相同继电器，即选用两只同规格、同参数的电压继电器并联使用，除绕组并联外，电触点也可以并联使用，这样可靠性将大大提高。
对于电压继电器，当其绕组发生短路接地时，会影响继电器的正常工作。可在继电器绕组中串入熔断器或自恢复式保险丝，如图1所示。自恢复式保险丝受工作电压的限制，最高工作电压只能在250V以下，适合用于印刷电路板上的继电器。
图1 电压继电器的冗余
对于电流型继电器，则其绕组开路的影响与上述的电压继电器绕组短路的作用相同。故应采取的措施是在串联绕组上并联二极管来提高可靠性，对于交流继电器应并联双向二极管，如图2所示。对于直流继电器应并联稳压二极管。二极管的选择原则是：使前端未开路时二极管的导通电压UD小于继电器绕组最大工作电压。
图2 电流继电器的冗余
2 继电器触点的冗余
实践证明在继电器组成的电路中，电触点故障在全部故障中占有相当的比例。因此继电器同一绕组的几个触点接成冗余电路，是最容易实现的，不用增加任何元件及投资，只是增加接线而已，但可大大提高控制电路的可靠性。常用方法有：用同一继电器的两个电触点相串联来提高常闭触点断开的可靠性，用同一继电器的两个触点相并联来提高常开触点闭合的可靠性。
3 混合冗余
单纯用电触点冗余其可靠性的提高仍有一定的限度。而采用既增加继电器，又使用同一继电器的几个触点的串、并联接线的混合冗余电路，就会具有两种方法的优点。
图3 以接通为重点的继电器冗余电路

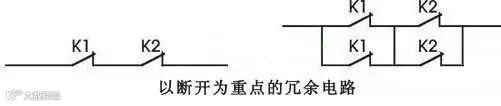

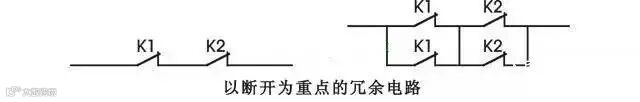

图4 以断开为重点的继电器冗余电路
如上述电路进行组合还可构成两套控制电路的互联冗余，以保证即使有一套联锁、控制电路失效，装置仍能在工艺参数超标时断电、停机。
-----------------------------
